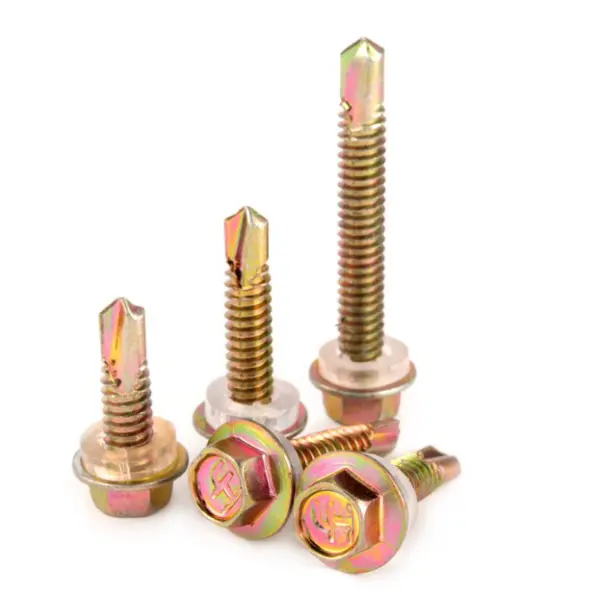

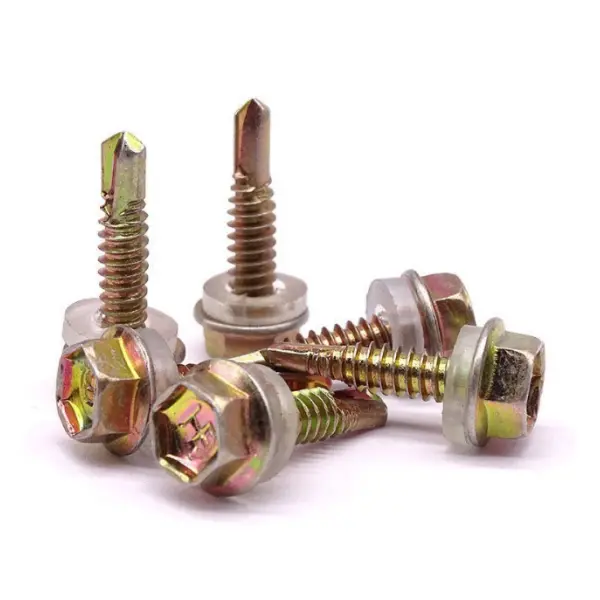

स्टील क्लॅडिंग सिस्टमसाठी सेल्फ-टॅपिंग स्क्रू विशेषतः स्टील स्ट्रक्चर बिल्डिंग लिफाफ्यांसाठी डिझाइन केले आहेत, ज्यामध्ये छप्पर, वॉल क्लेडिंग आणि ट्रिम घटक (जसे की फ्लॅशिंग आणि कॉर्नर अँगल) यांचा समावेश आहे.
साहित्य: मध्यम कार्बन स्टील (1022) किंवा स्टेनलेस स्टील (410/304); झिंक प्लेटिंग किंवा कंपोझिट कोटिंगसह उष्मा-उपचार आणि समाप्त.
कोर फंक्शन: प्री-ड्रिलिंगची गरज काढून टाकते; ड्रिलिंग, टॅपिंग आणि फास्टनिंग एकाच चरणात करते. रंग-लेपित स्टील, गॅल्वनाइज्ड शीट्स आणि लाइट-गेज स्टील purlins सारख्या पातळ धातूच्या शीट (0.5-6mm) जोडण्यासाठी योग्य.
डोके: हेक्स वॉशर हेड; सॉकेट ड्रायव्हर्स किंवा पॉवर रेंचशी सुसंगत; उच्च टॉर्क प्रतिरोध देते आणि घसरणे प्रतिबंधित करते.
पॉइंट: चिप-रिमूव्हल बासरीसह एकात्मिक ड्रिल पॉइंट (लघु वळण ड्रिल); स्टील प्लेट्सद्वारे थेट ड्रिलिंग करण्यास सक्षम.
थ्रेड: खडबडीत धागा (14 TPI); मजबूत स्व-टॅपिंग क्षमता आणि उच्च क्लॅम्पिंग शक्ती प्रदान करते.
पृष्ठभाग समाप्त: हॉट-डिप गॅल्वनाइज्ड, रंगीत जस्त, किंवा डॅक्रोमेट; गंज-प्रतिरोधक आणि बाह्य वापरासाठी योग्य.
मानक असेंब्लीमध्ये स्क्रू बॉडी आणि वॉटरप्रूफ सीलिंग वॉशर (प्री-असेम्बल) समाविष्ट आहे; मॅन्युअल वॉशर इन्स्टॉलेशनच्या गरजेशिवाय साइटवर त्वरित वापरासाठी तयार.
डोके प्रकार: हेक्स वॉशर हेड; उच्च भार सहन करण्याची क्षमता आणि सुरक्षित, फ्लश फिट देते. तपशील (सामान्य):
o व्यास: 5.5 मिमी (#12), 6.3 मिमी (#14)
o लांबी: 25-150 मिमी (पॅनेल आणि इन्सुलेशन लेयरमध्ये प्रवेश करणे आवश्यक आहे, ≥25 मिमी पर्लिनमध्ये एम्बेडमेंटसह)
ड्रिल पॉइंट: ST4.2–ST6.3, विविध स्टील शीट जाडीशी संबंधित.
रचना: मेटल वॉशर (गॅल्वनाइज्ड स्टील/स्टेनलेस स्टील) + EPDM रबर असलेले संमिश्र वॉशर.
कार्ये: वॉटरप्रूफिंग, गळती प्रतिबंध, वृद्धत्व प्रतिरोध आणि हवामान प्रतिकार (ऑपरेटिंग रेंज: -40°C ते 120°C).
परिमाणे: बाह्य व्यास ≥19 मिमी; विश्वसनीय सीलिंगसाठी एक मोठा संपर्क क्षेत्र प्रदान करते. ३) आवश्यक साधने (स्थापनेसाठी आवश्यक)
ड्रायव्हर्स: 1/4″ हेक्स सॉकेट्स (8mm/10mm); कॉर्डलेस इम्पॅक्ट रेंच किंवा इलेक्ट्रिक ड्रिल
सहाय्यक साधने: स्पिरिट लेव्हल, टेप मापन, सेफ्टी टिथर (उंचीवर काम करण्यासाठी)
तन्य शक्ती: ≥450 MPa
पृष्ठभाग कडकपणा: HRC 35-45 (हार्ड ड्रिल पॉइंट, टफ कोर)
पुल-आउट ताकद: ≥8700 N (Q235, 4mm स्टील प्लेट)
टॉर्क: ≥10.9 Nm
मीठ फवारणीचा प्रतिकार: ≥500 तास (हॉट-डिप गॅल्वनाइज्ड)
लागू प्लेटची जाडी: 0.5-6 मिमी (ड्रिल पॉइंट स्पेसिफिकेशनवर अवलंबून)
छप्पर घालणे: रंगीत लेपित स्टीलच्या शीट्सला स्टीलच्या पूर्लिन्सवर फिक्स करणे (वाऱ्याचा उत्थान प्रतिरोध आणि वॉटरप्रूफिंग)
वॉल क्लेडिंग: वॉल गर्ट्स/पर्लिनवर रंग-लेपित स्टील शीट्स फिक्स करणे
ट्रिम/फ्लॅशिंग: रिज कॅप्स, ओरी आणि दरवाजा/खिडकीच्या कोपऱ्यातील ट्रिम्स फिक्स करणे
इतर: फोटोव्होल्टेइक (पीव्ही) माउंटिंग सिस्टम, एअर डक्ट आणि लाइट-गेज स्टील बिल्डिंग लिफाफे
1. पूर्व-ड्रिलिंग आणि टॅपिंग चरण काढून टाकते; जलद आणि श्रम-बचत स्थापना
2. घट्ट प्रतिबद्धता; सैल आणि अलिप्तपणासाठी प्रतिरोधक
3. विविध सामग्रीसह सुसंगत; अत्यंत अष्टपैलू
4. संक्षिप्त आकार; पातळ-भिंती असलेले आणि हलके घटक जोडण्यासाठी योग्य
तुलना: मानक शार्प-पॉइंट सेल्फ-टॅपिंग स्क्रू, मानक बोल्ट आणि ब्लाइंड रिवेट्स
1. एकात्मिक ड्रिलिंग आणि फास्टनिंग; अत्यंत उच्च प्रतिष्ठापन कार्यक्षमता
बिल्ट-इन ड्रिल पॉइंट कटिंग स्ट्रक्चरची वैशिष्ट्ये; प्री-ड्रिलिंग किंवा टॅपिंगची गरज काढून टाकते. ड्रिलिंग, थ्रेडिंग आणि फास्टनिंग एकाच टप्प्यात पूर्ण केले जातात, ज्यामुळे प्रक्रियेच्या पायऱ्या लक्षणीयरीत्या कमी होतात—बांधकाम साइट्सवर मोठ्या प्रमाणात लिफाफा स्थापित करण्यासाठी आदर्श.
2. हेक्स बाहेरील कडा; स्लिप न करता मजबूत क्लॅम्पिंग फोर्स
बाहेरील हेक्स ड्राइव्हला फ्लँज फेससह एकत्र करते, ज्यामुळे इलेक्ट्रिक रेंचसह उच्च-टॉर्क वापरता येतो. मोठ्या बेअरिंग पृष्ठभागामुळे थ्रेड स्ट्रिपिंग किंवा डोके कातरण्याचा धोका कमी होतो, ज्यामुळे ते स्टील स्ट्रक्चर्समध्ये कंपन किंवा वाऱ्याचा दाब समाविष्ट असलेल्या परिस्थितींसाठी योग्य बनते.
3. एकात्मिक संयुक्त वॉशर; उत्कृष्ट जलरोधक सीलिंग
मेटल आणि EPDM घटकांसह कारखान्यात पूर्व-एकत्रित. रबर कंपोझिट वॉशर: घट्ट झाल्यानंतर पॅनेलच्या पृष्ठभागावर व्यवस्थित बसते; वृद्धत्व आणि तापमानाच्या टोकाला प्रतिरोधक; स्त्रोतावरील पाण्याची गळती प्रतिबंधित करते; विशेषतः वॉटरप्रूफिंग बिल्डिंग लिफाफा प्रणालीसाठी डिझाइन केलेले.
4. कठोर सामग्री, मेटल कनेक्शनसाठी योग्य
उच्च पृष्ठभागाच्या कडकपणासह थ्रू-कठोर; 0.5-6 मिमी रंग-लेपित स्टील शीट आणि गॅल्वनाइज्ड स्टील विभागांमधून विश्वसनीयरित्या ड्रिलिंग करण्यास सक्षम; संतुलित कडकपणा इंस्टॉलेशन दरम्यान तुटणे किंवा थ्रेड स्ट्रिपिंगला प्रतिकार सुनिश्चित करते, मानक स्व-टॅपिंग स्क्रूच्या तुलनेत उच्च लोड-असर क्षमता प्रदान करते.
5. गंज आणि हवामानाचा प्रतिकार, बाह्य वातावरणासाठी योग्य
रंगीत झिंक प्लेटिंग, हॉट-डिप गॅल्वनाइजिंग किंवा डॅक्रोमेट कोटिंग सारख्या मानक पृष्ठभाग उपचारांची वैशिष्ट्ये; मीठ स्प्रे आणि गंजला उत्कृष्ट प्रतिकार देते; ओपन-एअर किंवा किनार्यावरील औद्योगिक सुविधांमध्ये दीर्घकालीन वापरासाठी टिकाऊ; बाह्य स्टील संरचना लिफाफा अनुप्रयोगांसाठी आदर्श.
6. मजबूत धागा बांधणी, वारा उत्थान आणि सैल होण्यास प्रतिरोधक
विशेष खडबडीत स्व-टॅपिंग थ्रेड्स स्टील purlins सह घट्ट प्रतिबद्धता सुनिश्चित; उत्कृष्ट पुल-आउट आणि स्लिप प्रतिरोध प्रदान करते; छतावरील जोरदार वाऱ्याचा भार सहन करते आणि कालांतराने सैल होण्यास प्रतिकार करते.
1. वि. मानक शार्प-पॉइंट स्व-टॅपिंग स्क्रू: उच्च युनिट खर्च; लाकूड किंवा प्लास्टिक सारख्या नॉन-मेटलिक सब्सट्रेट्ससाठी अनुपयुक्त.
2. वि. मानक बोल्ट: कमी लोड-असर क्षमता; प्राथमिक स्ट्रक्चरल लोड-बेअरिंग जोड्यांसाठी वापरले जाऊ शकत नाही; फक्त लिफाफा प्रणाली आणि पातळ-शीट कनेक्शनसाठी योग्य.
3. वि. ब्लाइंड रिवेट्स: पुन्हा पुन्हा वेगळे करणे आणि देखभाल करण्यास अनुमती देते (एकल-वापर रिवेट्सच्या विपरीत); तथापि, भूकंपाचा प्रतिकार आणि वारंवार विकृतीसाठी सहनशीलता उच्च-शक्तीच्या स्ट्रक्चरल फास्टनर्सपेक्षा कमी आहे.
स्टील क्लॅडिंग सिस्टम्ससाठी स्व-टॅपिंग स्क्रू लागू परिस्थिती: फॅक्टरी रूफिंग, वॉल क्लेडिंग (रंग-लेपित स्टील शीट्स), फ्लॅशिंग आणि कॉर्नर ट्रिम, लाइट-गेज स्टील लिफाफा प्रणाली इ.; इन्स्टॉलेशन स्टील स्ट्रक्चर लिफाफा बांधकामासाठी सामान्य वैशिष्ट्यांचे पालन करते.
1. साहित्य तपासणी
तपशील, लांबी आणि अँटी-गंज कोटिंग तपासा; ते अखंड आणि अलिप्तपणा किंवा क्रॅकिंगपासून मुक्त आहेत याची खात्री करण्यासाठी प्री-असेम्बल केलेले कंपोझिट वॉशर तपासा; पॅनल्सच्या एकूण जाडीशी जुळण्यासाठी ड्रिल-पॉइंट वैशिष्ट्यांमध्ये फरक करा.
2. साधन तयार करणे
हेक्सागोनल सॉकेट ड्रायव्हर, व्हेरिएबल-स्पीड इलेक्ट्रिक रेंच / हँडहेल्ड पॉवर ड्रिल तयार करा, वेग आणि टॉर्क सेटिंग्ज आधीच समायोजित करा; टेप मापन, मार्कर आणि उपयुक्त चाकू देखील तयार करा.
3. पायाभूत पृष्ठभागाची तयारी
पॅनल्स आणि purlins च्या पृष्ठभाग मोडतोड, सैल गंज किंवा protrusions मुक्त आहेत याची खात्री करा; पॅनेल ओव्हरलॅप सांधे गुळगुळीत आहेत आणि पॅनेलचे पृष्ठभाग वारिंगपासून मुक्त आहेत याची खात्री करा.
4. लेआउट आणि पोझिशनिंग
स्क्रू अंतर निश्चित करण्यासाठी रेखाचित्रांनुसार ओळी स्नॅप करा, क्षैतिज आणि अनुलंब संरेखन सुनिश्चित करा.
1. आच्छादित रुंदी डिझाइन वैशिष्ट्यांची पूर्तता करते हे सुनिश्चित करण्यासाठी त्यांना तात्पुरते सुरक्षित करून, पॅनेल एकत्र संरेखित करा आणि फिट करा.
2. ड्रिलिंग करताना पॅनेलच्या पृष्ठभागावर लंब दाब लागू करा; अनुलंब संरेखन राखा - कोनात स्क्रू झुकवणे किंवा चालवणे कठोरपणे प्रतिबंधित आहे.
3. ड्रिल करा आणि स्थिर वेगाने बांधा, स्व-ड्रिलिंग टीप पॅनेल आणि purlin मध्ये आत प्रवेश करण्यास परवानगी देते; ड्रिलची टीप तुटणे किंवा पॅनेलचे विकृतीकरण टाळण्यासाठी अचानक किंवा जास्त शक्ती टाळा.
4. फास्टनिंग स्टँडर्ड: फ्लँजने कंपोझिट वॉशर कॉम्प्रेस केले पाहिजे जेणेकरून रबर गॅस्केट समान रीतीने संकुचित होईल आणि किंचित बाहेरील बाजूने विस्तारेल; जास्त घट्ट करू नका, कारण यामुळे रबर गॅस्केट क्रॅक होऊ शकते किंवा पॅनेलची पृष्ठभाग इंडेंट आणि गळती होऊ शकते.
5. स्थापनेचा क्रम: पॅनल्समध्ये जमा होणारा ताण कमी करण्यासाठी स्पॅनच्या मध्यभागीपासून दोन्ही टोकांकडे आणि मधल्या बाहेरून पुढे जा.
1. छतावरील पॅनेलसाठी, कोरुगेशन्सच्या क्रेस्ट्सवर स्क्रू ठेवा; कुंडांमध्ये स्क्रू चालविण्यास मनाई आहे (कारण यामुळे पाणी साचते आणि गळती होते); अंतर... रिज, ओरी आणि गटरभोवती फास्टनरची घनता वाढवण्यावर विशेष भर देऊन, रेखाचित्रांचे काटेकोरपणे पालन करा.
2. वरपासून खालपर्यंत अनुलंब भिंत पटल स्थापित करा; वॉटरटाइट सील सुनिश्चित करण्यासाठी ओव्हरलॅप जोडांवर स्क्रूची घनता वाढवा.
3. कडा कर्लिंग किंवा पाण्याची गळती रोखण्यासाठी कोपऱ्याच्या दोन्ही बाजूंना समान रीतीने वितरीत केलेल्या स्क्रूसह ट्रिम, कॉर्नर फ्लॅशिंग आणि क्लोजर पॉइंट्सवर डबल-फास्टनिंग लावा.
1. सर्वसमावेशक व्हिज्युअल तपासणी: स्क्रू उभ्या आणि समान अंतरावर आहेत आणि वॉशर अखंड आणि योग्यरित्या स्थित आहेत याची खात्री करा.
2. पॅनेलचे पृष्ठभाग लक्षणीय डेंट्स किंवा स्क्रॅचपासून मुक्त आहेत आणि ओव्हरलॅप सील अखंड आहेत याची खात्री करा.
3. स्क्रू सैल होणे किंवा सील निकामी होण्यापासून रोखण्यासाठी पूर्ण झालेल्या भागांवर पाऊल टाकणे, प्रहार करणे किंवा मारणे प्रतिबंधित करा.
4. कोणतेही खराब झालेले वॉशर किंवा चुकीचे संरेखित स्क्रू त्वरित बदला किंवा पुन्हा काम करा.
1. मूळ संमिश्र वॉशर काढू नका किंवा बदलू नका; वॉशर्सशिवाय स्थापना कठोरपणे प्रतिबंधित आहे.
2. स्क्रू एका कोनात चालवू नका किंवा जास्त टॉर्कने जास्त घट्ट करू नका, कारण यामुळे गळती होऊ शकते किंवा स्क्रू फुटू शकतात.
3. थकलेले ड्रिल पॉइंट किंवा खराब झालेले धागे असलेले स्क्रू वापरू नका.
4. पावसाच्या दरम्यान किंवा पॅनेलचे पृष्ठभाग ओले असताना बाहेरची स्थापना टाळा.
1. बेस सामग्री: मानक 1022 स्टील मध्यम-कार्बन स्टील (शमन-कठोर); उच्च-गंज वातावरणासाठी 410/304 स्टेनलेस स्टील
2. उष्णता उपचार: थ्रू-हार्डनिंग (कठीण पृष्ठभाग, कठीण कोर)
3. पृष्ठभागावरील गंजरोधक: रंगीत झिंक प्लेटिंग, हॉट-डिप गॅल्वनाइजिंग, डॅक्रोमेट, फॉस्फेटिंग
4. मॅचिंग वॉशर: गॅल्वनाइज्ड स्टील बॅकिंग + EPDM रबर (हवामान-प्रतिरोधक सील)
1. पृष्ठभागाची कडकपणा: HRC 35–45 (ड्रिलिंग क्षमता सुनिश्चित करते, टीप तुटणे प्रतिबंधित करते)
2. तन्य शक्ती: ≥450 MPa
3. अंतिम टॉर्क: ≥10.9 N·m (मानक तपशील)
4. पुल-आउट क्षमता (0.5–4mm स्टील शीट + purlin शी जुळलेली): ≥8700 N
1. सामान्य नाममात्र आकार: ST5.5, ST6.3 (अभियांत्रिकी प्रकल्पांसाठी मुख्य प्रवाहात)
2. थ्रेड प्रकार: खडबडीत स्व-टॅपिंग धागा; तीक्ष्ण प्रोफाइल, मजबूत पकड
3. ड्रिल पॉइंट प्रकार: मानक स्व-ड्रिलिंग पॉइंट; 0.5-6 मिमीच्या शीट जाडीसाठी योग्य
1. ऑपरेटिंग तापमान: -40°C ते 120°C; उच्च/कमी-तापमान वृद्धत्वास प्रतिरोधक
2. कार्यप्रदर्शन: जलरोधक, शॉक-शोषक, शीट्सचे क्रशिंग नुकसान प्रतिबंधित करते; सेवा आयुष्य ≥10 वर्षे
3. संरचना: कारखान्यात एकल युनिट म्हणून पूर्व-एकत्रित; विलग न करण्यायोग्य
1. रंगीत जस्त: मीठ फवारणी प्रतिकार ≥200 h; घरातील/कोरड्या फॅक्टरी क्षेत्रासाठी योग्य
2. हॉट-डिप गॅल्वनाइजिंग / डॅक्रोमेट: सॉल्ट स्प्रे रेझिस्टन्स ≥500 h; बाहेरील, दमट आणि किनारी वातावरणासाठी योग्य
1. फास्टनिंग आवश्यकता: वॉशर समान रीतीने संकुचित करणे आवश्यक आहे; रबर क्रॅकिंग किंवा शीट पृष्ठभाग इंडेंटेशन टाळण्यासाठी जास्त घट्ट करणे टाळा
2. ड्रिलिंग खोली: रंगीत शीटमध्ये प्रवेश केल्यानंतर, स्टीलच्या पुरलिनमध्ये प्रभावी एम्बेडमेंट ≥25 मिमी असणे आवश्यक आहे
3. ऍप्लिकेशन: पातळ क्लॅडिंग शीट्स जोडणे (छप्पर, भिंतीचे पटल, फ्लॅशिंग/ट्रिम); प्राथमिक लोड-बेअरिंग स्ट्रक्चरल जोडांमध्ये वापरण्यासाठी नाही
