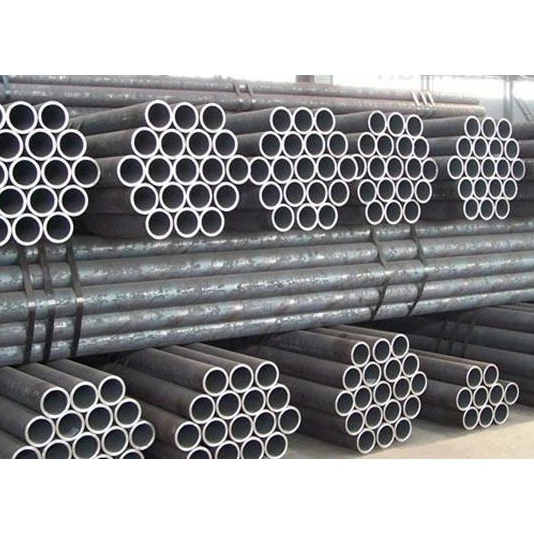

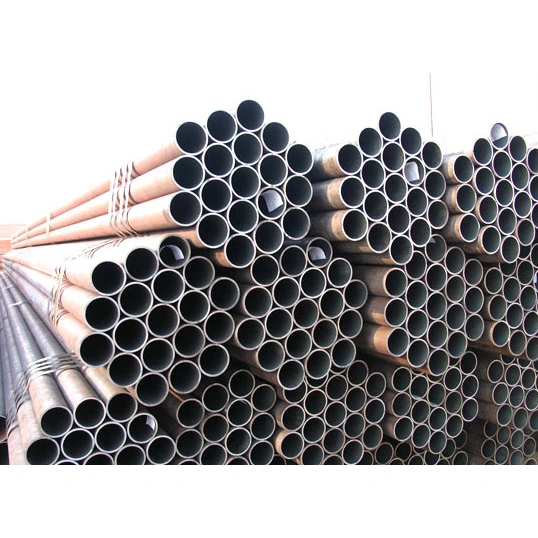

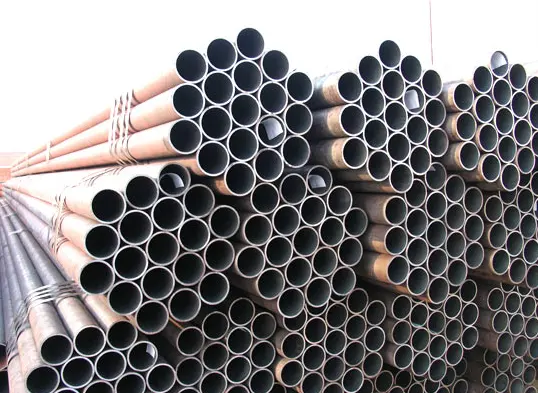

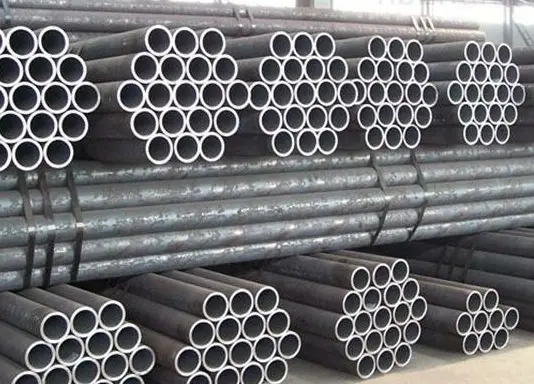

अखंड वर्तुळाकार स्ट्रक्चरल स्टील पाईप्स

एक विश्वासार्ह चीनी निर्माता आणि स्टील स्ट्रक्चरल घटकांचा एक-स्टॉप पुरवठादार म्हणून, HAISHENG स्टॉकमधून अखंड वर्तुळाकार संरचनात्मक स्टील पाईप्स ऑफर करते. हे पाईप्स हॉट रोलिंग आणि कोल्ड ड्रॉइंग सारख्या प्रक्रियांद्वारे घन बिलेटपासून तयार होतात, परिणामी एक अखंड, एकात्मक रचना बनते. ते GB/T 8163 आणि GB/T 6479 सारख्या मानकांचे पालन करतात, 20# आणि Q355B सह सामान्य सामग्री ग्रेडसह.

सीमलेस गोलाकार स्ट्रक्चरल स्टील पाईप्सची वैशिष्ट्ये काय आहेत?

I. यांत्रिक आणि संरचनात्मक वैशिष्ट्ये

1. वेल्ड सीमशिवाय अविभाज्य रोलिंग आणि छेदन द्वारे स्थापना; पाईप भिंतीमध्ये एकसमान, दाट मायक्रोस्ट्रक्चर आणि स्थिर सर्वदिशात्मक भार सहन करण्याची क्षमता आहे. ते उच्च-दाब प्रतिरोध, उच्च-तापमान सहनशीलता आणि थकवा प्रतिकार या बाबतीत वेल्डेड पाईप्सपेक्षा जास्त कामगिरी करतात.

2. उत्कृष्ट सीलिंग आणि प्रेशर-बेअरिंग क्षमता, गळती आणि फोडण्याला उत्कृष्ट प्रतिकारासह, त्यांना सतत, दीर्घकालीन दाब ऑपरेशनसाठी योग्य बनवते.

3. गुळगुळीत आतील आणि बाह्य पृष्ठभाग, एकसमान भिंतीची जाडी आणि उच्च संरचनात्मक कडकपणा; तणाव, कम्प्रेशन, वाकणे आणि टॉर्शन यासह जटिल ताण सहन करण्यास सक्षम.

II. उत्पादन आणि कार्यप्रदर्शन फायदे

1. हॉट-रोल्ड आणि कोल्ड-ड्रॉड प्रकारांमध्ये उपलब्ध: हॉट-रोल्ड पाईप्स मोठ्या व्यास, जाड भिंती आणि उच्च-तापमान अनुप्रयोगांसाठी योग्य आहेत; कोल्ड ड्रॉ पाईप्स उच्च मितीय अचूकता आणि उत्कृष्ट पृष्ठभागाची गुणवत्ता देतात, ज्यामुळे ते अचूक यंत्रसामग्री आणि लहान-व्यास पाईपिंगसाठी आदर्श बनतात.

2. साहित्य पर्यायांची विस्तृत श्रेणी; शमन आणि टेम्परिंग किंवा सामान्यीकरण यासारख्या उष्णता उपचारांचा वापर शक्ती आणि कणखरपणा वाढविण्यासाठी केला जाऊ शकतो, ज्यामुळे ते हेवी-लोड आणि चक्रीय लोडिंग परिस्थितींसाठी योग्य बनतात.

3. विस्तृत ऑपरेटिंग तापमान श्रेणीसह उत्कृष्ट उच्च- आणि कमी-तापमान कार्यप्रदर्शन; कमी तापमानात ठिसूळ फ्रॅक्चरला प्रतिरोधक.

III. प्रक्रिया आणि अनुप्रयोग वैशिष्ट्ये

1. कटिंग, टर्निंग, थ्रेड रोलिंग, वाकणे, वेल्डिंग आणि उष्णता उपचारांसाठी योग्य; उत्कृष्ट यंत्रक्षमता त्यांना यांत्रिक घटक आणि अचूक पाईप फिटिंगच्या उत्पादनासाठी आदर्श बनवते. 2. लवचिक कनेक्शन पद्धती: विविध औद्योगिक असेंबली आवश्यकता पूर्ण करण्यासाठी फ्लँज, थ्रेडेड, वेल्डेड आणि कॉम्प्रेशन फिटिंग कनेक्शनला समर्थन देते.

3. गंज प्रतिरोधक क्षमता वाढवण्यासाठी गॅल्वनाइझिंग, अँटी-कॉरोझन कोटिंग आणि पॅसिव्हेशन यासारख्या उपचारांना सामोरे जाऊ शकते, ज्यामुळे ते जटिल ऑपरेटिंग वातावरणासाठी योग्य बनतात.

IV. खरेदी आणि खर्च वैशिष्ट्ये

1. जटिल उत्पादन प्रक्रिया आणि तुलनेने कमी उत्पादन क्षमतेचा परिणाम समान वैशिष्ट्यांच्या वेल्डेड स्टील पाईप्सच्या तुलनेत जास्त किंमतींमध्ये होतो.

2. उच्च-अंत किंवा विशेष वैशिष्ट्यांचा मर्यादित स्टॉक; काही नॉन-स्टँडर्ड आकारांना सानुकूल उत्पादनाची आवश्यकता असते, ज्यामुळे वितरणाचा कालावधी जास्त असतो.

V. वापरावरील मर्यादा

1. सीमलेस वर्तुळाकार स्ट्रक्चरल स्टील पाईप्स उत्कृष्ट एकंदर कार्यप्रदर्शन देतात, ते जड असतात आणि समान वैशिष्ट्यांच्या वेल्डेड पाईप्सपेक्षा जास्त सामग्रीची आवश्यकता असते, परिणामी मानक कमी-दाब, सभोवतालचे-तापमान सिव्हिल ऍप्लिकेशन्ससाठी कमी खर्च-प्रभावीता येते.

2. प्रामुख्याने उच्च दाब, उच्च तापमान किंवा धोकादायक परिस्थितींचा समावेश असलेल्या गंभीर औद्योगिक अनुप्रयोगांमध्ये वापरले जाते; सामान्यत: मानक मचान किंवा साध्या रेलिंग सारख्या कमी-लोड सहाय्यक घटकांसाठी वापरले जात नाही.

उपयोग आणि अर्जाची व्याप्ती

I. प्राथमिक उपयोग

1. उच्च-दाब द्रव वाहतूक

उच्च-दाबाचे पाणी, वाफ, संकुचित हवा, तेल, वायू आणि रासायनिक माध्यमांची वाहतूक करणे; अखंड निसर्ग आणि उत्कृष्ट सीलिंग क्षमता गळतीचे धोके दूर करतात.

2. थर्मल आणि बॉयलर पाइपिंग

बॉयलरच्या पाण्याच्या भिंती, सुपरहीटर्स, हेडर आणि मुख्य थर्मल पाइपलाइन नेटवर्कसाठी वापरले जाते, उच्च-तापमान आणि उच्च-दाब परिस्थितीचा सामना करण्यास सक्षम.

3. केमिकल उद्योग आणि प्रेशर वेसल्स कंपोनंट फॅब्रिकेशन

रिॲक्टर नोझल्स, हीट एक्सचेंजर ट्यूब बंडल, रासायनिक प्रक्रिया पाइपिंग आणि जटिल रासायनिक वातावरणासाठी योग्य गंज-प्रतिरोधक रेषा.

4. यांत्रिक घटक उत्पादन

बांधकाम यंत्रासाठी हायड्रॉलिक सिलेंडर, वायवीय सिलिंडर, बुशिंग्ज, अचूक मशीनिंग ब्लँक्स, ड्राइव्ह शाफ्ट आणि लोड-बेअरिंग ट्यूबलर घटक.

5. तेल, वायू आणि ऊर्जा अभियांत्रिकी

तेल आणि नैसर्गिक वायू काढणे आणि ट्रान्समिशन लाइन, पाइपलाइन एकत्र करणे आणि ऑइलफील्ड ड्रिलिंग आणि काढण्यासाठी सहायक पाइपिंग.

6. हेवी-ड्यूटी स्टील स्ट्रक्चरल घटक

मोठ्या यंत्रासाठी उच्च-दाब वर्तुळाकार पाईप स्तंभ, हेवी-ड्यूटी ट्रस, लोड-बेअरिंग उपकरणे सपोर्ट आणि लोड-बेअरिंग ट्यूबलर घटक.

7. विशेष ऑपरेटिंग परिस्थितीसाठी पाइपिंग

कमी-तापमान पाइपिंग, क्रायोजेनिक उपकरणे पाइपिंग, ज्वलनशील किंवा स्फोटक माध्यमांसाठी वाहतूक लाइन आणि उच्च-दाब अग्नि-दमन पाइपिंग.

II. अर्जाची व्याप्ती

1. पॉवर आणि थर्मल एनर्जी: बॉयलर पाइपिंग, स्टीम डिस्ट्रिब्युशन नेटवर्क्स आणि औष्णिक आणि सहनिर्मिती पॉवर प्लांटमध्ये वीज निर्मिती उपकरणांसाठी सहायक पाइपिंग.

2. पेट्रोकेमिकल उद्योग: रिफायनरीज, केमिकल प्लांट्स आणि तेल/वायू फील्डमधील रिॲक्शन उपकरणांसाठी पाइपलाइन, गॅदरिंग आणि ट्रान्समिशन लाइन्स आणि पाइपिंग घटकांवर प्रक्रिया करणे.

3. हेवी मशिनरी: हायड्रोलिक उपकरणे, बांधकाम यंत्रे, मशीन टूल्स आणि वाहन निर्मितीसाठी अचूक पाइपिंग घटक आणि शाफ्ट भाग.

4. म्युनिसिपल फायर प्रोटेक्शन: उच्च-दाब शहरी अग्निशामक पाइपिंग नेटवर्क आणि औद्योगिक उच्च-दाब पाणी पुरवठा प्रणाली.

5. आर्किटेक्चरल स्टील स्ट्रक्चर्स: लोड-बेअरिंग कॉलम पाईप्स आणि हेवी-ड्यूटी इंडस्ट्रियल प्लांट्स, स्टेडियम्स आणि मोठ्या प्रमाणात ट्रससाठी प्राथमिक संरचनात्मक सदस्य.

6. जहाजबांधणी आणि एरोस्पेस: एरोस्पेस ऍप्लिकेशन्ससाठी मरीन प्रोपल्शन पाइपिंग, हायड्रॉलिक सिस्टम आणि अचूक टयूबिंग.

7. रेफ्रिजरेशन आणि क्रायोजेनिक्स: शीतगृह सुविधा, क्रायोजेनिक उपकरणे आणि द्रव नायट्रोजन किंवा द्रव ऑक्सिजन वाहतूक करण्यासाठी पाइपलाइन.

III. निवड भेद

· हॉट-रोल्ड सीमलेस पाईप्स: प्रामुख्याने मोठ्या-व्यासाचे आणि जाड-भिंतीचे; सामान्यतः उच्च-तापमान, उच्च-दाब मुख्य पाइपलाइन आणि मोठ्या लोड-बेअरिंग स्ट्रक्चरल घटकांसाठी वापरले जाते.

· कोल्ड ड्रॉ सीमलेस पाईप्स: लहान व्यास, उच्च मितीय अचूकता आणि गुळगुळीत पृष्ठभाग फिनिशिंगद्वारे वैशिष्ट्यीकृत; सामान्यतः अचूक मशिनरी, इन्स्ट्रुमेंटेशन पाइपिंग आणि हायड्रॉलिक फिटिंगसाठी वापरले जाते.

सीमलेस सर्कुलर स्ट्रक्चरल स्टील पाईप्सचे कार्यप्रदर्शन मापदंड

I. कार्यकारी मानके (सामान्यतः वापरली जाणारी)

·GB/T 8162: स्ट्रक्चरल उद्देशांसाठी सीमलेस स्टील पाईप्स

·GB/T 8163: द्रव वाहतुकीसाठी सीमलेस स्टील पाईप्स

·GB 3087: कमी आणि मध्यम-दाब बॉयलरसाठी सीमलेस स्टील पाईप्स

·GB 5310: उच्च-दाब बॉयलरसाठी सीमलेस स्टील पाईप्स

·GB 9948: पेट्रोलियम क्रॅकिंगसाठी सीमलेस स्टील पाईप्स

II. मितीय तपशील

1) बाह्य व्यास श्रेणी (D)

हॉट-रोल्ड: 219-1200 मिमी (सामान्य आकार: 57, 76, 89, 108, 159, 219, 273, 325)

कोल्ड ड्रॉ / कोल्ड-रोल्ड: 6-219 मिमी (सामान्य अचूक पाईप आकार: 16, 20, 25, 32, 38, 42, 48)

२) भिंतीची जाडी श्रेणी (टी)

हॉट-रोल्ड: ≥3 मिमी; जास्तीत जास्त जाडी 100 मिमी पेक्षा जास्त असू शकते

कोल्ड ड्रॉ: 0.5-10 मिमी

3) लांबी

हॉट-रोल्ड: 6-12 मीटर (सामान्यत: 9-12 मीटर)

कोल्ड ड्रॉ: 2-6 मी; निश्चित लांबी उपलब्ध

4) आयामी सहिष्णुता (नमुनेदार)

बाह्य व्यास: ±0.5 मिमी किंवा ±1% (जे कठोर असेल)

भिंतीची जाडी: +15% / −12.5%

· कोल्ड ड्रॉ प्रिसिजन पाईप: OD सहिष्णुता ±0.05 मिमी पर्यंत; भिंतीची जाडी ±0.05 मिमी

५) सैद्धांतिक वजन (किलो/मी)

W=(D−t)×t×0.02466

III. यांत्रिक मालमत्ता पॅरामीटर्स (सभोवतालचे तापमान, ठराविक ग्रेड)

1) कार्बन स्टील पाईप्स (ग्रेड 10#, 20#)

ग्रेड 10#:

तन्य शक्ती (Rm): ≥335 MPa

उत्पन्न सामर्थ्य (ReL): ≥205 MPa

फ्रॅक्चर (A): ≥24%

ग्रेड 20# (सर्वात सामान्य):

Rm: 410–550 MPa

ReL: ≥245 MPa MPaA: ≥25%

२) कमी मिश्रधातूचे उच्च-शक्तीचे स्टील (Q345B/Q355B)

आरएम: 470–630 एमपीए

·ReL: ≥345 MPa

·A: ≥20%

3) सामान्य बॉयलर/उच्च दाब ग्रेड (20G, 15CrMoG, 12Cr1MoV)

·20G: Rm 410–550 MPa, ReL ≥245 MPa

·15CrMo: Rm 440–640 MPa, ReL ≥295 MPa

४) कडकपणा (HB)

· २०#, Q345: अंदाजे 137-197 HB

मिश्रधातू शमन आणि टेम्पर्ड स्टील: 200-280 HB

IV. दबाव आणि तापमान मापदंड

1) कामाचा दबाव (अनुभवजन्य मूल्ये, 20#/GB/T8163)

· सभोवतालचे तापमान: ≤10 MPa (100 बार)

· बॉयलर पाईप (20G): ≤16 MPa

उच्च-दाब बॉयलर (12Cr1MoV): 25 MPa+ पर्यंत

2) लागू तापमान

· सामान्य द्रव पाइप (20#): −20 ते 350°C

· बॉयलर पाईप (20G): ≤450°C

· उष्णता-प्रतिरोधक मिश्र धातु (15CrMo/12Cr1MoV): ≤550–580°C

· कमी-तापमानाचे स्टील (Q345D): −40°C वर वापरण्यायोग्य

3) हायड्रोस्टॅटिक चाचणी दाब (मानक)

·GB/T8163: P=2⋅σ⋅t/D (σ = निर्दिष्ट उत्पन्न शक्तीच्या 60%); सामान्यतः 6-10 MPa, 10-30 s साठी धरले जाते

V. भौतिक गुणधर्म (सभोवतालच्या तापमानात अंदाजे)

घनता: 7.85 g/cm³

· लवचिकता मॉड्यूलस: 2.06×10⁵ MPa

पॉसॉनचे प्रमाण: 0.3

· थर्मल चालकता: अंदाजे 45 W/(m·K)

· रेखीय विस्ताराचे गुणांक: अंदाजे. 12 × 10⁻⁶ /°C

सहावा. उत्पादन प्रक्रिया आणि पृष्ठभाग गुणवत्ता

· अखंड (वेल्ड शिवण नाही); एकसमान मायक्रोस्ट्रक्चर; वेल्ड सीमशी संबंधित सामर्थ्य कमकुवतपणापासून मुक्त

· कोल्ड ड्रॉ: गुळगुळीत पृष्ठभाग पूर्ण (Ra 3.2–12.5 μm); उच्च मितीय अचूकता

· हॉट-रोल्ड: जड पृष्ठभाग स्केल; कमी मितीय अचूकता; कमी खर्च
