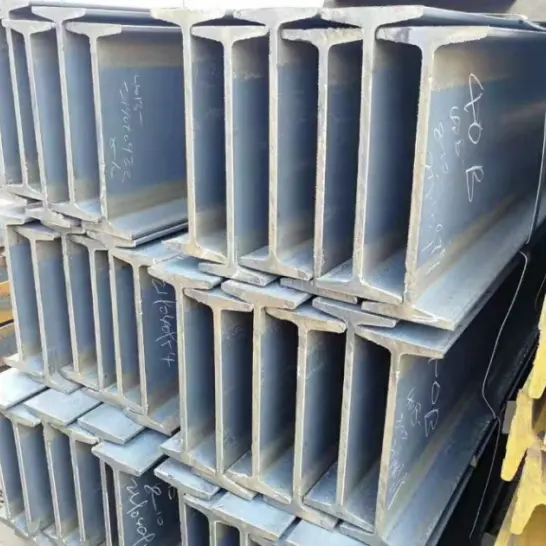

हॉट रोल्ड स्ट्रक्चरल I बीम स्टील

HAISHENG, एक विश्वासार्ह चीन स्ट्रक्चरल स्टील उत्पादक आणि वन-स्टॉप पुरवठादार, Q235B आणि Q355B ग्रेडसह प्रति GB/T 706 उत्पादित हॉट रोल्ड स्ट्रक्चरल I बीम स्टीलचा साठा करतो. टॅपर्ड आतील फ्लँगेज आणि असमान जाडी असलेले, ते किफायतशीर खर्च आणि सुलभ प्रक्रिया देते. हलक्या दुय्यम बीम, प्लॅटफॉर्म, सपोर्ट आणि तात्पुरत्या हलक्या वजनाच्या स्टील स्ट्रक्चर्ससाठी मोठ्या प्रमाणात वापरला जातो, हा लहान आणि मध्यम-स्पॅन इमारतींसाठी पारंपारिक हॉट-रोल्ड विभाग आहे.

मुख्य उत्पादन वैशिष्ट्ये

I. विभागीय आणि यांत्रिक वैशिष्ट्ये

1. आतील बाहेरील बाजूचे पृष्ठभाग तिरके आहेत, बाहेरील बाजूची जाडी आतून बाहेरून निमुळती होत आहे; याचा परिणाम संपूर्ण विभागात असमान ताण वितरण आणि तुलनेने कमकुवत बाजूकडील कडकपणामध्ये होतो.

2. हॉट रोल्ड स्ट्रक्चरल I बीम स्टील वेल्डेड जोडांशिवाय एकल, अविभाज्य एकक म्हणून, परिणामी कमी अवशिष्ट ताण आणि चांगली संरचनात्मक स्थिरता.

3. सभ्य वाकणे प्रतिकार देते परंतु सरासरी टॉर्शनल आणि पार्श्व विस्थापन प्रतिरोध; लाँग-स्पॅन, हाय-विंड-लोड किंवा हेवी-लोड ऍप्लिकेशन्ससाठी अनुपयुक्त.

II. आर्थिक आणि खरेदी वैशिष्ट्ये

1. वैशिष्ट्यांच्या व्यापक श्रेणीसह उत्कृष्ट उत्पादन श्रेणी; मोठ्या प्रमाणावर स्टॉकमध्ये उपलब्ध, खरेदी करणे सोपे आणि स्पर्धात्मक किंमत.

2. समान लोड-असर क्षमतेसाठी, सामग्रीचा वापर हॉट-रोल्ड एच-बीमपेक्षा जास्त आहे, ज्यामुळे ते प्रकाश-कर्तव्य संरचनांसाठी अधिक किफायतशीर बनते.

III. बांधकाम आणि वापर वैशिष्ट्ये

1. नियमित आकार दुय्यम प्रक्रिया (कटिंग, वेल्डिंग, ड्रिलिंग) सुलभ करतो आणि साइटवरील कनेक्शनच्या विविध पद्धती समायोजित करतो.

2. मध्यम स्व-वजन उचलणे आणि स्थापना सरळ करते; साध्या इमारती आणि तात्पुरत्या संरचनेसाठी आदर्श.

3. हॉट-रोल्ड "ब्लॅक" मिल स्केल फिनिशची वैशिष्ट्ये; इनडोअर आणि स्टँडर्ड आउटडोअर वातावरणासाठी आवश्यकतेनुसार गंज काढणे आणि गंजरोधक कोटिंग होऊ शकते.

IV. हॉट-रोल्ड एच-बीमशी तुलना

1. बाजूकडील कडकपणा एच-बीमच्या तुलनेत लक्षणीयरीत्या कमी आहे; उंच इमारतींमध्ये स्तंभ म्हणून किंवा लांब स्पॅनसाठी मुख्य बीम म्हणून वापरण्यासाठी अयोग्य.

2. विभागीय कार्यक्षमता तुलनेने कमी आहे, जड भारांखाली अधिक सामग्रीची आवश्यकता आहे.

3. उत्कृष्ट खर्च-कार्यप्रदर्शन गुणोत्तर; प्रकाश-कर्तव्य आणि साध्या स्टील संरचनांमध्ये मोठ्या प्रमाणावर वापरले जाते.

उपयोग आणि अर्जाची व्याप्ती

I. प्राथमिक उपयोग

1. मजला/छतावरील दुय्यम बीम आणि फक्त सपोर्टेड बीम: हॉट रोल्ड स्ट्रक्चरल I बीम स्टीलचा वापर हलका मजला आणि छतावरील भारांना आधार देण्यासाठी केला जातो, विशेषत: लहान-ते-मध्यम स्पॅन लोड-बेअरिंग सिस्टममध्ये.

2. प्लॅटफॉर्म आणि वॉकवे बीम: औद्योगिक वनस्पती, उपकरणे प्लॅटफॉर्म, देखभाल वॉकवे आणि ट्रेसल्ससाठी प्राथमिक आणि दुय्यम लोड-बेअरिंग घटक.

3. कंस आणि सपोर्ट्स: पाईप सपोर्ट्स, इक्विपमेंट माउंट्स, वॉल ब्रेसिंग आणि तात्पुरत्या सपोर्ट फ्रेम्सचे फॅब्रिकेशन.

4. पर्लिन्स आणि वॉल फ्रेमिंग: हलक्या औद्योगिक इमारती, बांधकाम साइट होर्डिंग आणि साध्या संलग्न फ्रेमवर्कसाठी छतावरील पर्लिन.

5. लहान आकाराच्या फ्रेम्स, बीम आणि स्तंभ: कमी उंचीच्या, साध्या संरचना जसे की कार्यशाळा, गोदामे आणि कारपोर्ट्समध्ये हलक्या स्टीलच्या फ्रेम्ससाठी बीम आणि स्तंभ.

6. बांधकाम मशिनरी घटक: उचल उपकरणे, वाहन चेसिस, तात्पुरते उत्खनन शोरिंग इ.

II. अर्जाची व्याप्ती

1. औद्योगिक इमारती: हलके औद्योगिक प्लांट, गोदामे, कार्यशाळा आणि लहान स्टोरेज सायलो; मुख्यतः दुय्यम लोड-बेअरिंग घटकांसाठी वापरले जाते.

2. तात्पुरती/साधी नागरी संरचना: बांधकाम साइट तात्पुरत्या सुविधा, कारपोर्ट, छत, साधे स्टोरेज शेड आणि मॉड्यूलर/मोबाइल इमारती.

3. महानगरपालिका पायाभूत सुविधा: महानगरपालिकेचे होर्डिंग, रेलिंग सपोर्ट, पादचारी चालण्यासाठी सपोर्ट आणि लहान ट्रेसल्स.

4. इलेक्ट्रोमेकॅनिकल सपोर्ट: पॉवर प्लांट्स आणि केमिकल प्लांट्स, इक्विपमेंट बेस्स आणि HVAC पाईप हँगर्स/सपोर्टसाठी पाईप रॅक सपोर्ट करतो.

5. तात्पुरत्या अभियांत्रिकी सुविधा: उत्खनन किनारी, मचान तळ आणि बांधकामासाठी तात्पुरत्या लोड-बेअरिंग फ्रेम्स.

6. इतर फील्ड: कृषी यंत्रसामग्री चेसिस, लहान वाहतूक उपकरणांसाठी फ्रेमवर्क आणि साधे गोदाम शेल्व्हिंग.

मुख्य कार्यप्रदर्शन पॅरामीटर्स

मानके: GB/T 706-2016, GB/T 700, GB/T 1591

I. सामान्य साहित्य आणि यांत्रिक गुणधर्म

II. विभाग पदनाम आणि तपशील तपशील

1. पदनाम स्वरूप: मॉडेल + उंची (उदा. 10#, 12#, 14#, 16#, 20a#, 20b#). उप-प्रकार (a, b, c) समान उंचीसाठी अस्तित्वात आहेत; वेब आणि फ्लँजची जाडी हळूहळू वाढते, परिणामी भार सहन करण्याची क्षमता जास्त होते.

2. विभाग वैशिष्ट्ये: आतील बाहेरील बाजूच्या पृष्ठभागावर 1:6 उतार आहे; फ्लँज मुळाशी जाड आणि काठावर पातळ आहे, परिणामी संपूर्ण विभागात एकसमान ताण वितरण होत नाही.

III. सामान्य तपशील (मॉडेल + विभाग परिमाण)

स्वरूप: उंची × बाहेरील बाजूची रुंदी × वेब जाडी

· 10#: 100×68×4.5

·12#: 120×74×5.0

· 14#: 140×80×5.5

·16#: 160×88×6.0

·18#: 180×94×6.5

·20a#: 200×100×7.0; 20b#: 200×102×9.0

·25a#: 250×116×8.0; 25b#: 250×118×10.0

·30a#: 300×126×9.0; 30b#: 300×128×11.0

IV. मितीय आणि आकार सहिष्णुता

1. मानक निश्चित लांबी: 6m, 9m, 12m; सानुकूल कटिंग उपलब्ध.

2. सरळपणा (कंबर): ≤2 मिमी प्रति मीटर; एकूण कॅम्बर ≤ 0.2% एकूण लांबी.

3. ट्विस्ट आणि एंड-फेस लंबरता राष्ट्रीय मानकांचे पालन करते, स्थापना आणि जोडणी दरम्यान अचूकता सुनिश्चित करते.

V. पृष्ठभाग आणि प्रक्रिया वैशिष्ट्ये

1. वितरण स्थिती: मिल स्केलसह हॉट-रोल्ड (ब्लॅक फिनिश).

2. कार्यक्षमता: कटिंग, ड्रिलिंग, वेल्डिंग आणि वाकण्यासाठी योग्य; दुय्यम प्रक्रियेसाठी सोयीस्कर.

3. गंज संरक्षण: त्याच्या कच्च्या अवस्थेत असुरक्षित; गंज काढणे, पेंटिंग करणे किंवा हॉट-डिप गॅल्वनाइजिंग करणे शक्य आहे.

सहावा. पर्यावरणीय आणि स्ट्रक्चरल पॅरामीटर्स

1. ऑपरेटिंग तापमान: -20°C ते 80°C.

2. स्ट्रक्चरल वैशिष्ट्ये: मध्यम झुकणारा प्रतिकार; तुलनेने कमी टॉर्शनल प्रतिकार आणि बाजूकडील कडकपणा; लांब स्पॅन्स, उच्च वारा-भारित क्षेत्रे किंवा उच्च-वाढीच्या संरचनेत प्राथमिक लोड-असर भूमिकांसाठी अयोग्य.

3. लोड सुयोग्यता: प्रामुख्याने फक्त समर्थित बीम आणि लाइट-लोड घटकांसाठी वापरले जाते; दीर्घकालीन विलक्षण लोडिंग टाळा.
