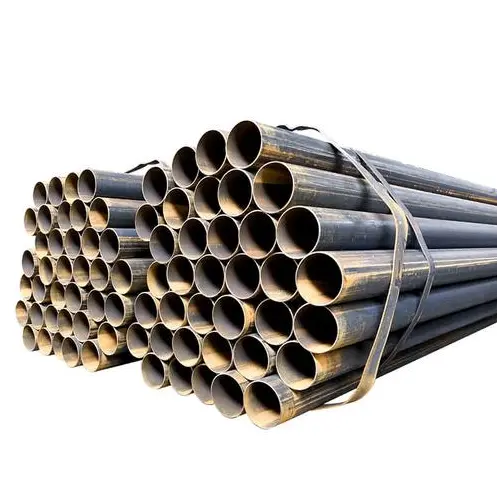

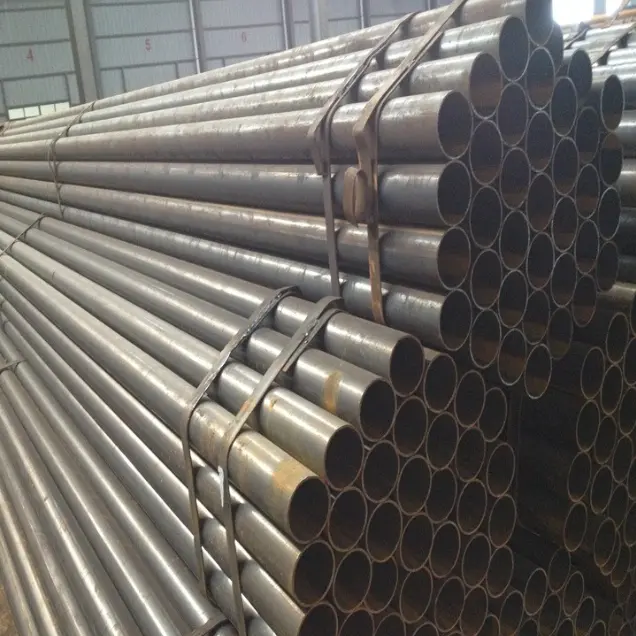

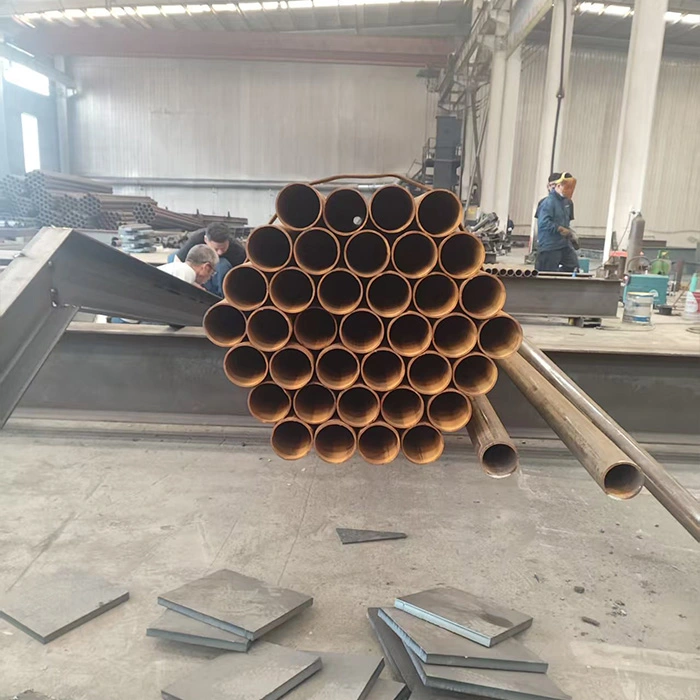

वेल्डेड स्टील पाईप्स

सामान्यतः वेल्डेड स्टील पाईप्स म्हणून ओळखले जाणारे, ही उत्पादने रोलिंग आणि वेल्डिंग स्टील स्ट्रिप्सद्वारे तयार केली जातात. ते प्रामुख्याने स्ट्रेट-सीम आणि स्पायरल-सीम ​​वेल्डेड पाईप्समध्ये वर्गीकृत केले जातात, जी GB/T 3091 आणि GB/T 13793 सारख्या मानकांनुसार उत्पादित केले जातात आणि सामान्यतः Q235B किंवा Q355B स्टीलपासून बनवले जातात. ते मुख्यतः कमी-दाब द्रव वाहतूक, स्टील स्ट्रक्चरल बीम आणि स्तंभ, रेलिंग सपोर्ट, म्युनिसिपल पाईपिंग नेटवर्क, इलेक्ट्रोमेकॅनिकल कंड्युट्स आणि तात्पुरते प्रकल्पांसाठी वापरले जातात, ज्यामुळे ते सभोवतालचे तापमान आणि कमी-ते-मध्यम दाब यांचा समावेश असलेल्या मानक ऑपरेटिंग परिस्थितींसाठी योग्य बनतात.

उत्पादन वैशिष्ट्ये

I. संरचनात्मक आणि यांत्रिक वैशिष्ट्ये

1. वेल्डेड स्टील पाईप्स रोलिंग आणि वेल्डिंग स्टीलच्या पट्ट्यांद्वारे तयार होतात आणि दोन प्रकारात येतात: सरळ-सीम आणि सर्पिल-सीम. पोकळ वर्तुळाकार क्रॉस-सेक्शन एकसमान लोड वितरण सुनिश्चित करतो आणि वाकणे आणि टॉर्शनसाठी उत्कृष्ट प्रतिकार तसेच उत्कृष्ट एकूण स्थिरता प्रदान करतो.

2. एकूण ताकद कमी-ते-मध्यम दाब अनुप्रयोगांच्या आवश्यकता पूर्ण करते. मोठ्या व्यासाचे सर्पिल-सीम ​​वेल्डेड पाईप्स मानक सरळ-सीम वेल्डेड पाईप्सच्या तुलनेत उच्च दाब-असर क्षमता आणि कडकपणा देतात. तथापि, वेल्ड सीमच्या मर्यादांमुळे, ते उच्च दाब, उच्च तापमान किंवा गंभीर गंज असलेल्या अत्यंत परिस्थितीसाठी योग्य नाहीत.

3. समान लोड-असर क्षमतेसाठी, ते घन स्टीलच्या घटकांपेक्षा हलके असतात, ज्यामुळे संपूर्ण संरचनात्मक भार प्रभावीपणे कमी होतो.

II. उत्पादन आणि खर्च वैशिष्ट्ये

1. उत्पादन प्रक्रिया परिपक्व आहे, उच्च क्षमता आणि जलद वितरण देते. बाजारात किफायतशीर किमतीत भरपूर साठा उपलब्ध आहे, परिणामी एकूण खर्च कमी होतो.

2. लवचिक निवडीची अनुमती देणारी-लहान-व्यास पाईप्सपासून मोठ्या-व्यासाच्या पाइपलाइन आणि स्तंभ पाईप्सपर्यंत तपशीलांची विस्तृत श्रेणी उपलब्ध आहे.

III. प्रक्रिया आणि बांधकाम वैशिष्ट्ये

1. दुय्यम प्रक्रिया—जसे की कटिंग, बेव्हलिंग, थ्रेडिंग, बेंडिंग आणि वेल्डिंग—सरळ आहे, साइटवरील बांधकाम सुलभ करते.

2. पाईप्समध्ये एकसमान आकारमान असतात आणि ते हाताळण्यास आणि स्थापित करण्यास सोपे असतात. वेल्डिंग, फ्लँज, थ्रेडिंग आणि ग्रूव्ड कपलिंग्ससह विविध कनेक्शन पद्धती- वेगवेगळ्या अभियांत्रिकी आवश्यकता पूर्ण करण्यासाठी वापरल्या जाऊ शकतात. IV. वापर आणि गंजरोधक वैशिष्ट्ये

1. मानक वितरण "ब्लॅक पाईप" (अनकोटेड स्टील) च्या स्वरूपात आहे; तथापि, हॉट-डिप गॅल्वनाइझिंग, पेंटिंग, अँटी-कॉरोझन कोटिंग्स आणि 3PE अँटी-कॉरोझन लेयर्स यासारखे उपचार लागू केले जाऊ शकतात. ते घरातील आणि बाहेरील दोन्ही वातावरणात वापरण्यासाठी योग्य आहेत.

2. लवचिक अनुप्रयोग: ते द्रव वाहतूक पाइपलाइन म्हणून स्वतंत्रपणे काम करू शकतात किंवा स्टील स्ट्रक्चरल बीम, स्तंभ आणि ट्रस यांसारख्या लोड-बेअरिंग घटकांमध्ये एकत्र केले जाऊ शकतात.

V. उत्पादन भेद आणि मर्यादा

1. स्ट्रेट-सीम वेल्डेड पाईप्स सामान्यत: लहान-ते-मध्यम व्यास, कमी-दाब पाइपलाइन आणि हलक्या स्टीलच्या संरचनांसाठी वापरल्या जातात. सर्पिल वेल्डेड पाईप्स प्रामुख्याने मोठ्या व्यासासाठी वापरल्या जातात, ज्यामुळे ते लांब-अंतराच्या महानगरपालिका वाहतूक आणि मोठ्या प्रमाणात स्टील संरचनात्मक घटकांसाठी योग्य बनतात.

2. वेल्डेड शिवणांच्या उपस्थितीमुळे, हे पाईप्स सीमलेस स्टील पाईप्सच्या तुलनेत कमी दाबाचा प्रतिकार, उच्च-तापमान प्रतिरोध आणि थकवा शक्ती दर्शवतात. उच्च-दाब ज्वालाग्राही/स्फोटक पदार्थ किंवा उच्च-तापमान/उच्च-दाब परिस्थितींचा समावेश असलेल्या गंभीर दाब-असर असलेल्या अनुप्रयोगांमध्ये वापरण्यासाठी ते कठोरपणे प्रतिबंधित आहेत.

मुख्य उपयोग आणि अर्जाची व्याप्ती

I. वेल्डेड स्टील पाईप्सचे मुख्य उपयोग

1. द्रव वाहतूक

नळाचे पाणी, सांडपाणी, कमी-दाब वायू, वायुवीजन/धूळ काढणारी हवा आणि सामान्य-उद्देश तेल यासारख्या माध्यमांच्या वाहतुकीसाठी वापरले जाते; नागरी आणि औद्योगिक नेटवर्कसाठी ते प्राथमिक पाइपिंग साहित्य आहेत.

2. स्टील स्ट्रक्चरल लोड-बेअरिंग घटक

गोलाकार स्तंभ, ट्रस सदस्य, छतावरील आधार आणि प्लॅटफॉर्म अपराइट्स बनवण्यासाठी वापरले जाते; ते सहायक किंवा मध्यम लोड केलेल्या बीम आणि स्तंभांसाठी विशिष्ट संरचनात्मक स्टील आकार बदलू शकतात.

3. संरक्षण आणि संलग्नक

रोडवे रेलिंग, फॅक्टरी परिमिती कुंपण, जिना हँडरेल्स, बाल्कनी रेलिंग, होर्डिंग फ्रेमवर्क आणि बाहेरील बिलबोर्ड सपोर्टसाठी वापरले जाते.

4. यांत्रिक आणि इलेक्ट्रिकल सपोर्ट सिस्टम

पाण्याच्या पाईप्स, एअर डक्ट्स आणि केबल ट्रे, तसेच उपकरणांसाठी विशेष माउंटिंग ब्रॅकेट आणि फिक्सिंग रॉड्ससाठी सपोर्ट आणि हँगर्स तयार करण्यासाठी वापरला जातो.

5. महापालिका आणि स्थापत्य अभियांत्रिकी

महानगरपालिका पाइपलाइन नेटवर्क, नदीकाठचे आवरण, पायल फाउंडेशन कॅसिंग, बोगदा वेंटिलेशन नलिका आणि बांधकाम साइटवरील तात्पुरते सुरक्षा अडथळे यासाठी वापरले जाते.

6. तात्पुरत्या आणि कृषी सुविधा

मचान, तात्पुरते शेड, हरितगृह फ्रेमवर्क आणि कृषी जलवाहतूक पाइपलाइनसाठी वापरले जाते.

II. अर्जाची व्याप्ती

1. बांधकाम अभियांत्रिकी: नागरी इमारती, कारखाना कार्यशाळा, गोदामे, ठिकाणांसाठी पाणीपुरवठा आणि ड्रेनेज सिस्टम आणि स्टील स्ट्रक्चरल सपोर्ट सिस्टम.

2. नगरपालिका उपयोगिता: शहरी पाणी पुरवठा आणि ड्रेनेज नेटवर्क, रोडवे रेलिंग, लँडस्केप अभियांत्रिकी, आणि नगरपालिका पाइपलाइन स्थापना. 3. MEP (मेकॅनिकल, इलेक्ट्रिकल आणि प्लंबिंग/HVAC): कारखाने, इमारती आणि शॉपिंग मॉल्ससाठी पाणी पुरवठा आणि ड्रेनेज, वायुवीजन आणि कमी-दाब गॅस पाइपिंग.

4. औद्योगिक आणि खाण उपक्रम: वर्कशॉप ट्रान्सफर पाईपिंग, उपकरणे समर्थन, मटेरियल यार्ड एन्क्लोजर आणि हलके ट्रस स्ट्रक्चर्स.

5. शेती आणि लँडस्केपिंग: कृषी सिंचन पाईप्स, हरितगृह फ्रेमवर्क आणि लँडस्केप कुंपण.

6. तात्पुरती कामे: तात्पुरती साइट सुविधा, तात्पुरते आधार, खोदकाम खड्डा संरक्षण आणि बांधकाम मचान.

निवड मार्गदर्शक

स्ट्रेट-सीम वेल्डेड पाईप: प्रामुख्याने लहान ते मध्यम व्यास; सामान्यतः इनडोअर पाइपिंग, रेलिंग आणि लहान-मोठ्या स्टील स्ट्रक्चर्ससाठी वापरले जाते.

सर्पिल वेल्डेड पाईप: प्रामुख्याने मोठे व्यास; सामान्यत: महानगरपालिका ट्रंक पाइपलाइन, लांब-अंतराचे पाणी प्रेषण आणि मोठ्या प्रमाणात स्टील संरचनात्मक स्तंभांसाठी वापरले जाते.

कार्यप्रदर्शन मापदंड

I. अंमलबजावणी मानके

·GB/T 3091-2025: कमी दाबाच्या द्रव वाहतुकीसाठी वेल्डेड स्टील पाईप्स (पाणी, वायू, हवा इ.; ≤2.5 MPa, ≤200°C)

·GB/T 13793-2016: अनुदैर्ध्य इलेक्ट्रिक-वेल्डेड स्टील पाईप्स (स्ट्रक्चरल, स्कॅफोल्डिंग, सामान्य यंत्रसामग्री)

·GB/T 9711 / API 5L: तेल आणि वायू वाहतुकीसाठी लाइन पाईप (L245/L360/L415, इ.)

II. सामान्य साहित्य आणि यांत्रिक गुणधर्म (खोलीचे तापमान)

· लवचिकता मॉड्यूलस: 2.06×10⁵ MPa

घनता: 7.85 g/cm³

· प्रभाव ऊर्जा: सभोवतालचे तापमान **≥२७ J** (Q235B, V-notch)

III. परिमाणे आणि तपशील (प्रामुख्याने अनुदैर्ध्य वेल्ड)

1) बाह्य व्यास श्रेणी

लहान व्यास: DN15–DN50 (21.3–60.3 मिमी)

मध्यम व्यास: DN65–DN250 (76.1–273 मिमी)

· मोठा व्यास: DN300–DN600 (323.9–610 मिमी)

· सर्पिल वेल्डेड पाईप: DN800–DN3000 पर्यंत

२) भिंतीची जाडी (सामान्य)

· मानक: 1.2-12.7 मिमी

जड-भिंत: 12.7-40 मिमी

सहिष्णुता: भिंतीची जाडी ±10% t; बाह्य व्यास ±0.5% ते ±1.0%

3) लांबी

· मानक: 6 मीटर, 9 मीटर, 12 मीटरची निश्चित लांबी

सानुकूल करण्यायोग्य: 15-18 मी

· लांबी सहिष्णुता: +20 मिमी / 0 मिमी

४) सैद्धांतिक वजन (किलो/मी)

W=0.02466×(D−t)×t

·डी: बाह्य व्यास (मिमी); t: भिंतीची जाडी (मिमी)

गॅल्वनाइज्ड पाईप: वजन × 1.015–1.03 (कोटिंग फॅक्टर)

IV. प्रेशर-असर आणि प्रक्रिया कामगिरी

1) हायड्रोस्टॅटिक चाचणी (अनिवार्य)

· मानक काळा पाईप: 5.0 MPa, दाब ≥5s धरा

· गॅस पाईप: 6.0 MPa, दाब ≥10s धरा

· हेवी-वॉल पाईप: 7.0 MPa

· शिफारस केलेला कामाचा दबाव: ≤1.6 MPa (दीर्घकालीन सुरक्षितता)

2) वेल्ड सीम गुणवत्ता

· नॉन-डिस्ट्रक्टिव्ह टेस्टिंग (NDT): UT (अल्ट्रासोनिक) / RT (रेडिओग्राफिक)

· अनुदैर्ध्य सीम: उच्च-वारंवारता वेल्डिंग, वेल्ड गुणांक **≈0.85–0.9**

· स्पायरल सीम: बुडलेले चाप वेल्डिंग, वेल्ड गुणांक **≈0.9–0.95**

3) सपाट / वाकणे चाचणी

· सपाट करणे: कोणतेही भेगा नाहीत, विघटन होत नाही

· वाकणे (DN≤50): 90°, बेंडिंग त्रिज्या = 6D (काळा पाईप) / 8D (गॅल्वनाइज्ड पाईप), बाजूला स्थित वेल्ड सीम; क्रॅक नाही, जस्त थर सोलणे नाही

4) ऑपरेटिंग तापमान

· मानक: -20°C ते +200°C

· कमी-तापमान स्टील (L245N): खाली -40°C

V. पृष्ठभाग आणि गंज संरक्षण

· डिलिव्हरी स्थिती: ब्लॅक पाईप (बेअर पाईप) / हॉट-डिप गॅल्वनाइज्ड / इपॉक्सी / 3PE (बरीड)

· गॅल्वनाइज्ड लेयर: ≥300 g/m² (दुहेरी बाजू असलेला), स्थानिक जाडी **≥85 μm**

· पृष्ठभागाची गुणवत्ता: भेगा नाहीत, पट नाहीत, खरुज नाहीत, गंभीर गंज नाही

सहावा. कनेक्शन पद्धती

· DN≤50: थ्रेडेड कनेक्शन (GB/T 7306)

· DN65–DN200: फ्लँज कनेक्शन / ग्रूव्ह कनेक्शन

· DN≥250: वेल्डिंग (बट वेल्ड / फिलेट वेल्ड)

VII. अर्ज

· कमी दाबाचे द्रव: पाणी, सांडपाणी, वायू, हवा, वायुवीजन

· स्टील संरचना: वर्तुळाकार पाईप स्तंभ, ट्रस, सपोर्ट, रेलिंग, मचान

तापमान: -20 ते 200 डिग्री सेल्सियस; दाब: ≤2.5 MPa

फोल्ड केलेल्या सरळ सीम वेल्डेड पाईप्सचे तपशील सारणी

सर्पिल वेल्डेड पाईप तपशील सारणी
