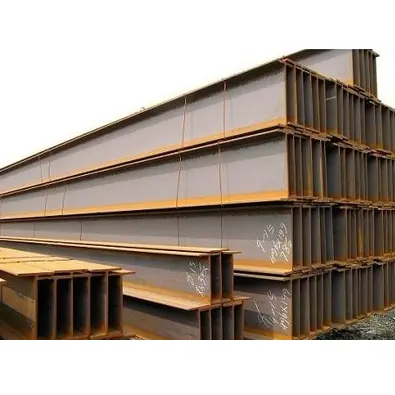

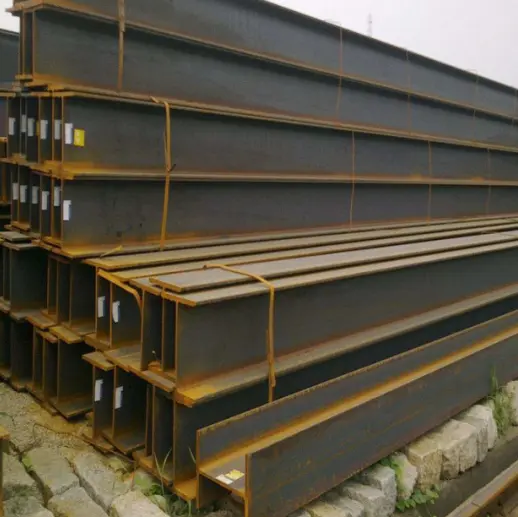

हॉट रोल्ड स्ट्रक्चरल एच बीम स्टील

हॉट रोल्ड स्ट्रक्चरल एच बीम स्टीलची वैशिष्ट्ये काय आहेत?

I. संरचनात्मक आणि यांत्रिक वैशिष्ट्ये

1. कार्यक्षम विभागीय यांत्रिकी: एकसमान फ्लँज जाडी आणि समांतर आतील आणि बाह्य पृष्ठभाग वैशिष्ट्यीकृत, विभाग मॉड्यूलस समान रीतीने वितरीत केले जाते. ते मानक आय-बीमच्या तुलनेत उच्च वाकणे, कातरणे आणि टॉर्सनल प्रतिरोध देतात, परिणामी उच्च लोड-असर कार्यक्षमता मिळते.

2. स्थिर एकूण कामगिरी: वेल्डेड जोडांशिवाय एकात्मिक उच्च-तापमान हॉट रोलिंगद्वारे तयार केलेले, ते कमी अवशिष्ट ताण प्रदर्शित करतात आणि विकृत आणि क्रॅकला प्रतिरोधक असतात, उच्च संरचनात्मक सुरक्षितता सुनिश्चित करतात.

3. उच्च कडकपणा आणि स्थिरता: मजबूत एकंदर कडकपणा उभ्या भार, आडव्या वाऱ्याचा दाब आणि भूकंपाच्या शक्तींना प्रभावीपणे प्रतिकार करते, ज्यामुळे ते दीर्घ-कालावधी, उच्च-लोड-बेअरिंग बीम आणि स्तंभांसाठी आदर्श बनतात.

II. आर्थिक आणि भौतिक वैशिष्ट्ये

1. हलके आणि साहित्य-कार्यक्षम: समान भार सहन करण्याच्या क्षमतेसाठी त्यांना पारंपारिक संरचनात्मक स्टील विभागांपेक्षा कमी सामग्रीची आवश्यकता असते, ज्यामुळे इमारतीचे मृत वजन आणि पाया खर्च प्रभावीपणे कमी होतो.

2. मानकीकृत तपशील: HW, HM आणि HN मालिकेतील सर्वसमावेशक तपशील, पुरेशा स्टॉकसह एकत्रित, सुलभ निवड आणि खरेदी सुलभ करतात.

III. बांधकाम आणि वापर वैशिष्ट्ये

1. उच्च प्रतिष्ठापन कार्यक्षमता: नियमित भूमिती आणि उच्च संयुक्त अचूकता विविध कनेक्शन पद्धतींना (जसे की बोल्टिंग आणि वेल्डिंग) परवानगी देतात, परिणामी साइटवर बांधकाम वेळ कमी होतो.

2. व्यापक अनुकूलता: बीम, स्तंभ, प्लॅटफॉर्म आणि समर्थनांमध्ये थेट वापरासाठी योग्य. अँटी-कॉरोझन कोटिंग्ज किंवा हॉट-डिप गॅल्वनाइझिंगसह जोडलेले असताना, ते घरातील आणि बाहेरील वापरासाठी तसेच मानक किंवा संक्षारक वातावरणात योग्य असतात.

3. प्रक्रियेची सुलभता: विविध संरचनात्मक कनेक्शन आवश्यकता पूर्ण करण्यासाठी स्टिफनर्स आणि कनेक्शन प्लेट्ससह सहजपणे कट, ड्रिल आणि वेल्डेड.

वापर आणि अनुप्रयोग व्याप्ती

I. प्राथमिक उपयोग

1. लोड-बेअरिंग कॉलम: प्रामुख्याने वाइड फ्लँज (HW) प्रकाराचा वापर करून, हे मुख्य उभ्या लोड-बेअरिंग घटक म्हणून काम करतात, उभ्या भारांचे हस्तांतरण करतात आणि एकूण संरचनात्मक स्थिरता सुनिश्चित करतात.

2. फ्रेम बीम आणि स्तंभ: मध्यम-फ्लँज (HM) विभाग स्टील फ्रेम सिस्टमसाठी उपयुक्त आहेत, दोन्ही उभ्या भार आणि पार्श्व शक्ती हाताळतात.

3. प्राथमिक आणि दुय्यम बीम: अरुंद-फ्लँज (एचएन) विभाग सर्वात मोठ्या प्रमाणावर वापरले जातात; ते मजल्यावरील आणि छतावरील भारांना समर्थन देतात आणि दीर्घ-काळाच्या मजल्यासाठी आणि छप्पर प्रणालीसाठी आदर्श आहेत.

4. ब्रेसिंग/सपोर्ट घटक: उपकरणे सपोर्ट्स, पाईप रॅक सपोर्ट्स, मेंटेनन्स प्लॅटफॉर्म्स, रूफ पर्लिन बेस्स इ. तयार करण्यासाठी वापरले जातात.

5. संमिश्र संरचना: बहुमजली आणि उंच इमारतींमध्ये वापरण्यासाठी स्टील-काँक्रीट संमिश्र बीम आणि स्तंभ तयार करण्यासाठी काँक्रिटसह एकत्र केले जाते.

II. अर्जाची व्याप्ती

1. औद्योगिक इमारती

विविध स्टील-संरचित कारखाने, गोदामे, कार्यशाळा आणि क्रेन बीम प्रणाली; हॉट-रोल्ड स्ट्रक्चरल एच-बीम हे औद्योगिक स्टील स्ट्रक्चर्ससाठी मुख्य सामग्री आहेत.

2. सार्वजनिक आणि नागरी इमारती

स्टेडियम, प्रदर्शन केंद्रे, वाहतूक केंद्रे (स्टेशन्स/विमानतळ), शॉपिंग मॉल्स, कार्यालयीन इमारती आणि बहुमजली निवासी संकुले यासारखी मोठी जागा, लांबलचक संरचना.

3. महापालिका आणि पायाभूत सुविधा

शहरी उपयोगिता बोगदे, पुलाचे घाट, पादचारी ओव्हरपास, नगरपालिका होर्डिंग सपोर्ट आणि मोठ्या मैदानी होर्डिंगसाठी फ्रेमवर्क.

4. नवीन ऊर्जा आणि सहाय्यक प्रकल्प

फोटोव्होल्टेइक (पीव्ही) माउंटिंग स्ट्रक्चर्स, विंड टर्बाइन बेस, ऊर्जा साठवण सुविधा आणि नवीन ऊर्जा पायाभूत सुविधांसाठी स्टील फ्रेमवर्क.

5. इतर फील्ड

मोठे उपकरणे तळ, औद्योगिक प्लॅटफॉर्म, शिप डेक सपोर्ट, लॉजिस्टिक आणि वेअरहाऊस रॅकिंग सिस्टम आणि प्रीफेब्रिकेटेड स्टील इमारती.

हॉट रोल्ड स्ट्रक्चरल एच बीम स्टीलचे मुख्य कार्यप्रदर्शन मापदंड

कार्यकारी मानके: GB/T 11263-2017, GB/T 700, GB/T 1591

I. सामान्य साहित्य आणि यांत्रिक गुणधर्म

II. विभाग वर्गीकरण आणि पदनाम नियम

1. वर्गीकरण

· HW (वाइड-फ्लँज एच-बीम): बाहेरील कडा रुंदी ≈ विभाग उंची; प्रामुख्याने स्तंभांसाठी वापरले जाते.

· HM (मध्यम-फ्लँज एच-बीम): मध्यम बाहेरील कडा रुंदी; प्रामुख्याने फ्रेम बीम आणि स्तंभांसाठी वापरले जाते.

· HN (नॅरो-फ्लँज एच-बीम): उच्च विभागाची खोली आणि अरुंद फ्लँज; प्रामुख्याने प्राथमिक आणि दुय्यम बीमसाठी वापरले जाते (सर्वोच्च वापर खंड).

2. पदनाम स्वरूप: उंची H × बाहेरील कडा रुंदी B × वेब जाडी t1 × बाहेरील बाजूची जाडी t2. उदाहरण: HN400×200×8×13.

III. मितीय आणि आकार सहिष्णुता

1. विभागीय आयामी विचलन: स्प्लिसिंग आणि स्थापनेदरम्यान अचूकता सुनिश्चित करण्यासाठी राष्ट्रीय मानक मर्यादांचे काटेकोरपणे पालन करते.

2. सरळपणा (कंबर/स्वीप): ≤2 मिमी प्रति मीटर; एकूण विचलन एकूण लांबीच्या 0.2% पेक्षा जास्त नाही.

3. ट्विस्ट: संपूर्ण लांबीच्या बाजूने कोणतेही महत्त्वपूर्ण टॉर्शनल विरूपण नाही; स्टील संरचना स्थापना आवश्यकता पूर्ण करते.

4. निश्चित लांबी: मानक तपशील. 6m/9m/12m; रेखाचित्रांवर आधारित सानुकूल कटिंग देखील उपलब्ध आहे.

IV. पृष्ठभाग आणि प्रक्रिया गुणधर्म

1. वितरण स्थिती: हॉट-रोल्ड "ब्लॅक" फिनिश (मिल स्केलसह).

2. पृष्ठभाग उपचार: त्यानंतरचे गंज काढणे, पेंटिंग, आग-प्रतिरोधक कोटिंग आणि हॉट-डिप गॅल्वनाइजिंगसाठी योग्य; घरातील आणि बाहेरच्या दोन्ही वातावरणास अनुकूल.

3. प्रक्रियाक्षमता: कट, ड्रिल, वेल्डेड आणि वाकले जाऊ शकते; विविध स्ट्रक्चरल कनेक्शन तयार करण्यासाठी योग्य.

V. ऑपरेटिंग पर्यावरण पॅरामीटर्स

1. मानक ऑपरेटिंग तापमान: [श्रेणी] °C.

2. कमी-तापमान परिस्थिती: अत्यंत थंड प्रदेशात वापरण्यासाठी कमी-तापमान प्रभाव चाचणी उत्तीर्ण होणे आवश्यक आहे.

3. गंज प्रतिरोधक: मूळ सामग्रीमध्ये अंतर्निहित गंज प्रतिकार नसतो; संक्षारक वातावरणात पृष्ठभाग संरक्षण अनिवार्य आहे.

सहावा. स्ट्रक्चरल लोड-बेअरिंग वैशिष्ट्ये

1. एकसमान बाहेरील बाजूची जाडी आणि समांतर आतील/बाह्य पृष्ठभाग; वाकणे, पार्श्व विस्थापन आणि टॉर्शनसाठी उत्कृष्ट प्रतिकार असलेले उच्च विभाग मॉड्यूलस.

2. इंटिग्रॅली हॉट-रोल्ड (वेल्डेड सांधे नाहीत); कमी अवशिष्ट ताण; दीर्घकालीन लोडिंग अंतर्गत विकृती किंवा क्रॅकिंगसाठी प्रतिरोधक.

3. मानक I-बीमच्या तुलनेत सुपीरियर पार्श्व कडकपणा; उच्च वाऱ्याच्या भाराच्या अधीन असलेल्या लांब-स्पॅन संरचना आणि इमारतींसाठी आदर्श.

तपशील सारणी
