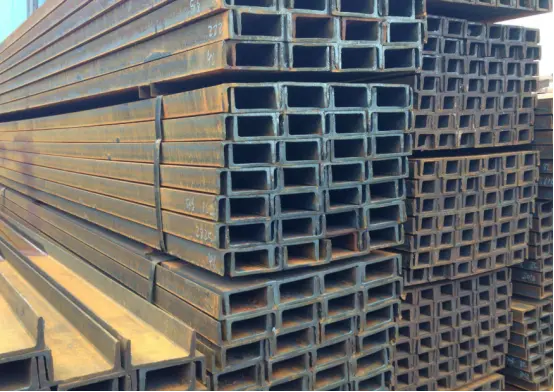

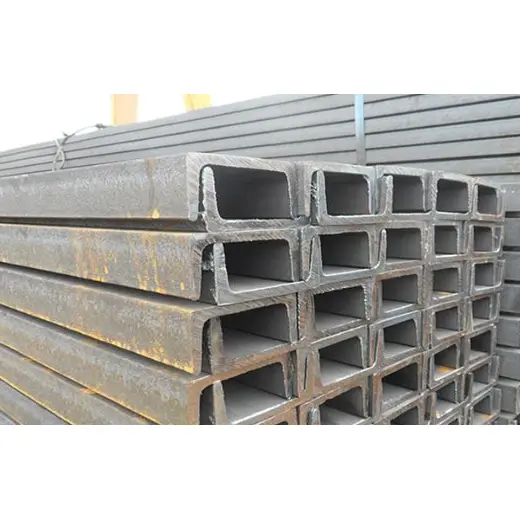

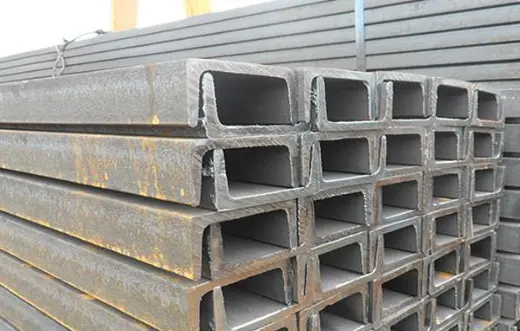

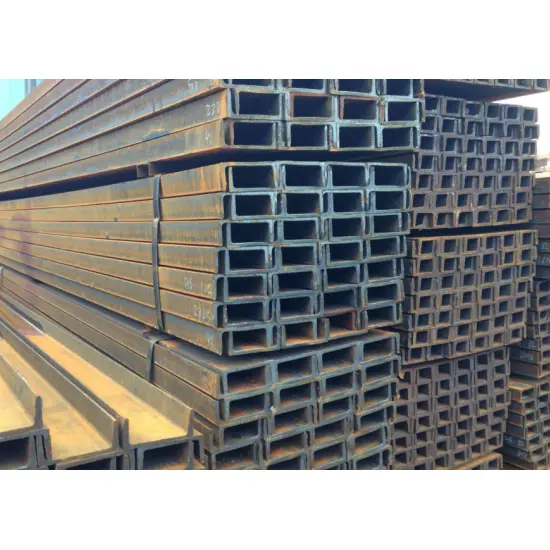

हॉट रोल्ड स्ट्रक्चरल स्टील चॅनेल विभाग राष्ट्रीय मानक GB/T 706-2016 चे पालन करतात आणि एकात्मिक हॉट-रोलिंग प्रक्रियेद्वारे तयार केले जातात. ते C-आकाराचे (सिंगल-साइड ओपनिंग) क्रॉस-सेक्शन वैशिष्ट्यीकृत करतात. मॉडेल्सचे विभाग उंचीनुसार वर्गीकरण केले जाते, पुढील उपविभाग (a, b, c) समान उंचीसाठी वाढीव जाडी दर्शवितात. उत्पादने हलकी, प्रक्रिया करण्यास सोपी आणि किफायतशीर आहेत. वैयक्तिक विभागांमध्ये पार्श्विक कडकपणा आणि टॉर्शनल प्रतिरोधकता मर्यादित असताना-त्यांना प्रामुख्याने दुय्यम लोड-बेअरिंग घटकांसाठी योग्य बनवणे-कनेक्टिंग प्लेट्ससह दोन विभाग (मागे-मागे) एकत्र केल्याने एकूण यांत्रिक कार्यक्षमतेत लक्षणीय वाढ होते.
HAISHENG मुख्य प्रवाहातील हॉट-रोल्ड चॅनल सेक्शन मॉडेल्सची संपूर्ण श्रेणी ऑफर करते, प्रत्येकामध्ये सर्वसमावेशक सामग्री चाचणी अहवाल असतो. ते औद्योगिक प्लांट्स, म्युनिसिपल प्रोजेक्ट्स, MEP/HVAC सिस्टीम आणि तात्पुरत्या स्ट्रक्चर्ससह विविध सहाय्यक लोड-बेअरिंग ऍप्लिकेशन्ससाठी योग्य आहेत. आम्ही गंज काढणे, पेंटिंग आणि हॉट-डिप गॅल्वनाइझिंगसह-विदेशातील प्रकल्पांच्या मोठ्या प्रमाणात खरेदी गरजा पूर्ण करण्यासाठी गंजरोधी उपचारांची संपूर्ण श्रेणी प्रदान करतो.
हॉट रोल्ड स्ट्रक्चरल स्टील चॅनेल विभागांचे उत्पादन, मितीय सहिष्णुता आणि यांत्रिक गुणधर्म राष्ट्रीय मानकांचे पालन करतात: GB/T 706-2016 "हॉट-रोल्ड स्ट्रक्चरल स्टील विभाग."
बेस स्टील सामग्रीसाठी यांत्रिक मानक: GB/T 700 आणि GB/T 1591.
1. एकल-बाजूचे खुले चॅनेल क्रॉस-सेक्शन वैशिष्ट्ये; वैयक्तिक सदस्य मध्यम पार्श्व कडकपणा आणि तुलनेने कमकुवत टॉर्शनल प्रतिकार दर्शवतात, ज्यामुळे ते उंच इमारतींमध्ये स्वतंत्र मुख्य स्तंभ किंवा लांब स्पॅनसाठी प्राथमिक लोड-बेअरिंग बीम म्हणून वापरण्यासाठी अयोग्य बनतात.
2. वेल्डेड जोड नसलेल्या एकात्मिक हॉट-रोलिंग प्रक्रियेद्वारे उत्पादित, परिणामी कमी अंतर्गत अवशिष्ट ताण. संरचना स्थिर आणि विश्वासार्ह आहे, दीर्घकालीन लोडिंग अंतर्गत क्रॅकिंग आणि विकृतीचा प्रतिकार करते.
1. स्टँडर्ड मार्केट मॉडेल्सचा पुरेसा स्टॉक आणि स्थिर खरेदी चॅनेल कमी युनिट किमती आणि नियंत्रण करण्यायोग्य एकूण प्रकल्प खर्च सुनिश्चित करतात.
2. समान भार सहन करण्याच्या क्षमतेसाठी हलके स्व-वजन प्रभावीपणे स्टीलच्या संरचनेचे एकूण वजन तसेच वाहतूक आणि उभारणी खर्च कमी करते.
1. हॉट-रोल्ड स्ट्रक्चरल स्टील चॅनेल विभाग मुक्तपणे कट, ड्रिल, वेल्डेड आणि वाकले जाऊ शकतात; ऑन-साइट दुय्यम फॅब्रिकेशनसाठी कोणत्याही प्रक्रियेच्या मर्यादा नाहीत, ज्यामुळे लवचिक संयुक्त असेंब्लीची परवानगी मिळते.
2. कॉम्पॅक्ट आकार आणि कमी स्व-वजन मॅन्युअल लेबर आणि लहान-प्रमाणात उपकरणे वापरून हाताळणी आणि उभारणी पूर्ण करण्याची परवानगी देते, ज्यामुळे साइटवरील बांधकाम वेळापत्रक लक्षणीयरीत्या कमी होते.
3. बोल्ड आणि वेल्डेड दोन्ही कनेक्शनसह सुसंगत; संयुक्त असेंब्ली पूर्ण करण्यासाठी विविध स्टील प्लेट्स आणि विभागांसह जोडले जाऊ शकते.
1. हॉट-रोल्ड "ब्लॅक" स्थितीत (मिल स्केलसह) आणि पूर्व-लागू अँटी-कॉरोझन कोटिंगशिवाय पुरवठा केला जातो.
2. गंजरोधक उपचार-जसे की ग्राइंडिंग/रस्ट काढणे, अँटी-रस्ट प्राइमर ऍप्लिकेशन, हॉट-डिप गॅल्वनाइजिंग किंवा पावडर कोटिंग-आवश्यकतेनुसार लागू केले जाऊ शकते; कोरड्या घरातील वातावरणात किंवा सौम्य संक्षारकता असलेल्या बाह्य वातावरणात वापरण्यासाठी योग्य.
1. एकत्रित वापराचे फायदे: कनेक्टिंग प्लेट्ससह दोन चॅनेल विभाग मागे-मागे जोडल्याने पार्श्व कडकपणा आणि टॉर्शनल प्रतिरोधकता लक्षणीयरीत्या वाढते, मध्यम लोड-बेअरिंग आवश्यकता पूर्ण होते.
2. मर्यादा: ओपन-सेक्शन स्ट्रक्चरमुळे, ते उंच इमारतीच्या मुख्य फ्रेम्स, अल्ट्रा-लाँग-स्पॅन हेवी-लोड मेन गर्डरसाठी किंवा उच्च वाऱ्याच्या दाबाच्या अधीन असलेल्या गंभीर लोड-बेअरिंग जोड्यांसाठी वापरले जाऊ शकत नाहीत; ते फक्त संलग्न प्रणाली, ब्रेसिंग आणि दुय्यम लोड-बेअरिंग घटकांसाठी योग्य आहेत.
1. फॅक्टरी भिंत आणि छतावरील purlins: प्रोफाइल केलेले स्टील क्लेडिंग पॅनेल सुरक्षित करण्यासाठी आणि छतावरील आणि भिंतींमधून उभ्या भारांचे हस्तांतरण करण्यासाठी एच-बीम मुख्य गर्डरसह जोडलेले.
2. विविध उपकरणे आणि पाइपिंगसाठी सपोर्ट: पाईप रॅक आणि हॅन्गर (इमारतींमधील HVAC सिस्टीमसह), उपकरणे बेस आणि केबल ट्रेसाठी रासायनिक संयंत्रे आणि पॉवर स्टेशन्ससाठी समर्थन वापरले जाते. 3. लाइटवेट फ्रेमिंग घटक: विभाजन वॉल स्टड, दरवाजा आणि खिडकीच्या चौकटी, साइट होर्डिंग फ्रेमवर्क आणि दुय्यम लोड-बेअरिंग सदस्य.
4. इंडस्ट्रियल प्लॅटफॉर्म आणि वॉकवे ऍक्सेसरीज: मेंटेनन्स वॉकवे बीम, प्लॅटफॉर्म स्टेप सपोर्ट आणि रेलिंग पोस्ट्स/हँडरेल बेस.
5. मजबुतीकरण आणि एम्बेडेड घटक: एम्बेडेड स्टील प्लेट्स, बीम आणि कॉलम स्टिफनर्स आणि फाउंडेशन सपोर्टसाठी सहायक स्टील.
6. तात्पुरत्या बांधकाम सुविधा: प्रीफॅब्रिकेटेड बिल्डिंग फ्रेमवर्क, स्कॅफोल्डिंग बेस आणि तात्पुरते उत्खनन सुरक्षा समर्थन.
1. औद्योगिक इमारती: हलके औद्योगिक संयंत्रे, गोदामे, कार्यशाळा आणि कच्चा माल साठवण्याच्या सुविधांसाठी संलग्न आणि समर्थन प्रणाली.
2. महानगरपालिका पायाभूत सुविधा: रस्त्याच्या कडेला सुरक्षा अडथळे, बाहेरील होर्डिंग फ्रेमवर्क, लहान पादचारी मार्ग आणि म्युनिसिपल युटिलिटी लाइन सपोर्ट.
3. M&E आणि HVAC अभियांत्रिकी: रासायनिक संयंत्र, पॉवर स्टेशन आणि कार्यालयीन इमारतींसाठी डक्टवर्क आणि विशेष उपकरणे समर्थन/हँगर्स.
4. साध्या नागरी संरचना: कारपोर्ट, छत, पूर्वनिर्मित केबिन आणि साधे ग्रामीण स्टोरेज शेड.
5. लॉजिस्टिक आणि वेअरहाउसिंग: लाइटवेट स्टोरेज रॅकिंग आणि कार्गो सॉर्टिंग प्लॅटफॉर्म फ्रेमवर्क.
6. इतर उपकरणे: बांधकाम मशिनरी, कृषी मशिनरी चेसिस आणि सागरी जहाजांसाठी लहान सहायक स्टील स्ट्रक्चर्ससाठी बेस.
स्त्रोत निर्मात्याकडून थेट पुरवठा: हॉट रोल्ड स्ट्रक्चरल स्टील चॅनल विभागांसाठी इन-हाऊस वेअरहाउसिंगमुळे मध्यस्थ मार्कअप्स दूर होतात, मोठ्या प्रमाणावर परदेशात प्रकल्प खरेदीसाठी महत्त्वपूर्ण किमतीचे फायदे देतात.
सर्व तपशीलांमध्ये स्थिर स्टॉक: मुख्य प्रवाहातील चॅनेल स्टीलच्या आकारांची वर्षभर पुरेशी यादी (क्रमांक 5 ते 25a); बॅच शिपमेंट आणि तातडीच्या प्रकल्प ऑर्डरला जलद प्रतिसाद समर्थन देते.
सर्वसमावेशक गुणवत्ता तपासणी आणि शोधण्यायोग्यता: हॉट-रोल्ड स्ट्रक्चरल स्टील चॅनेल विभागांची प्रत्येक बॅच मूळ मिल प्रमाणपत्रे आणि यांत्रिक मालमत्ता चाचणी अहवालांसह येते; परदेशातील प्रकल्प स्वीकृती मानकांची पूर्तता करण्यासाठी तृतीय-पक्षाच्या पुनर्तपासणीचे समर्थन करते.
वन-स्टॉप प्रक्रिया सेवा: निश्चित-लांबीचे कटिंग, पंचिंग, बेंडिंग, वेल्डेड प्रीफेब्रिकेशन आणि कस्टम हॉट-डिप गॅल्वनाइजिंगला समर्थन देते; H-beams, I-beams, एम्बेडेड प्लेट्स आणि उच्च-शक्तीच्या बोल्टची एकत्रित निर्यात देखील देते. प्रमाणित निर्यात पॅकेजिंग: ओलावा-पुरावा आणि गंज-प्रतिरोधक लाकडी पॅलेट किंवा फिल्म रॅपिंग; सुरळीत सीमाशुल्क मंजुरी आणि साइटवर स्वीकृती सुनिश्चित करण्यासाठी चीनी आणि इंग्रजी दोन्हीमध्ये अनुरूपतेची प्रमाणपत्रे आणि सामग्री प्रमाणपत्रांचा समावेश आहे.
|
साहित्य ग्रेड |
यील्ड स्ट्रेंथ ReL (MPa) |
टेन्साइल स्ट्रेंथ आरएम (एमपीए) |
फ्रॅक्चर नंतर वाढवणे (%) |
अनुप्रयोग परिस्थिती |
|
Q235B |
≥२३५ |
375-500 |
≥२६ |
सामान्य कारखाने, आधार, purlins, तात्पुरत्या इमारती |
|
Q355B |
≥३५५ |
470-630 |
≥२१ |
हेवी-लोड प्लॅटफॉर्म, उपकरणे बेस, मध्यम-स्पॅन बीम |
पूरक यांत्रिक निर्देशक:
सामान्य तापमानात व्ही-नॉच प्रभाव ऊर्जा: Q235B ≥27J; Q355B ≥34J
मोड्युलस ऑफ लवचिकता E ≈ 2.06×10⁵ MPa
चिन्हांकित तपशील चिन्ह: [ स्वरूप: उंची × फ्लँज रुंदी × वेब जाडी, उदा. [१०# = १००×४८×५.३ मिमी समान उंचीचे मॉडेल्स a/b/c ग्रेडमध्ये विभागले गेले आहेत, ज्यामध्ये जास्त धारण क्षमतेसाठी विस्तीर्ण फ्लँज आणि जाड जाळे आहेत.
|
मॉडेल |
उंची h (मिमी) |
फ्लँज रुंदी b (मिमी) |
वेब जाडी d (मिमी) |
सैद्धांतिक वजन (किलो/मी) |
|
[५# |
50 |
37 |
4.5 |
5.438 |
|
[६.३# |
63 |
40 |
4.8 |
6.634 |
|
[८# |
80 |
43 |
5.0 |
8.045 |
|
[१०# |
100 |
48 |
5.3 |
10.007 |
|
[१२# |
120 |
53 |
5.5 |
12.059 |
|
[१४अ# |
140 |
58 |
6.0 |
14.535 |
|
[१६अ# |
160 |
63 |
6.5 |
17.240 |
|
[२०ए# |
200 |
73 |
7.0 |
22.637 |
|
[२५अ# |
250 |
78 |
7.0 |
27.410 |
[१०# जडत्वाचा क्षण Ix ≈ 198 cm⁴ विभाग मॉड्यूलस Wx ≈ 39.7 cm³ gyration ix त्रिज्या ≈ 3.95 सेमी
[20a# जडत्वाचा क्षण Ix ≈ 1780 cm⁴ विभाग मॉड्यूलस Wx ≈ 178 cm³ त्रिज्या gyration ix ≈ 7.86 cm वैशिष्ट्य: मजबूत X-अक्षासह चांगला वाकणारा प्रतिकार, कमकुवत पार्श्व कडकपणा आणि कमकुवत ऑन-टॉर्शनमॅक्स वैयक्तिक-टॉर्शनमॅक्ससाठी योग्य नाही. बेंडिंग आणि कॉम्प्रेशन लोड अंतर्गत.
मानक निश्चित लांबी: 6m, 9m, 12m, सानुकूल कटिंग उपलब्ध
उंची h सहिष्णुता: ±1.5~3.0mm (मॉडेल आकारानुसार बदलते)
फ्लँज रुंदी b सहिष्णुता: ±1.5~2.0mm
सरळपणा: ≤2 मिमी प्रति मीटर, एकूण सरळपणा एकूण लांबीच्या ≤0.2%
टॉर्शन: ≤1.5 मिमी प्रति मीटर
वितरण स्थिती: ऑक्साइड स्केलसह हॉट रोल्ड ब्लॅक पृष्ठभाग
मशीनीबिलिटी: ऑन-साइट फॅब्रिकेशनसाठी सोपे कटिंग, ड्रिलिंग, वेल्डिंग आणि वाकणे
गंजरोधक पर्याय: डीरस्टिंग + प्राइमर पेंटिंग, हॉट-डिप गॅल्वनाइजिंग, प्लास्टिक फवारणी
लागू तापमान श्रेणी: -20℃ ~ 80℃
लोड वैशिष्ट्य: कमी बाजूकडील कडकपणा आणि खराब टॉर्शन प्रतिकारासह क्रॉस-सेक्शन उघडा; फक्त समर्थित एकअक्षीय वाकलेल्या सदस्यांसाठी योग्य, उंच-उताराच्या मुख्य फ्रेम्ससाठी निषिद्ध, लांब-स्पॅन मुख्य बीम आणि मुख्य वारा-लोड बेअरिंग घटक
कनेक्शन पद्धत: बोल्ट किंवा वेल्डेड; दुहेरी चॅनेल बॅक-टू-बॅक असेंब्ली एकूणच कडकपणा सुधारते
प्रश्न:उच्च उंचीच्या फ्रेम्ससाठी चॅनेल स्टीलचा एकटा लोड-बेअरिंग वर्टिकल कॉलम म्हणून वापर केला जाऊ शकतो का?
A: शिफारस केलेली नाही. हॉट रोल्ड स्ट्रक्चरल स्टील चॅनल विभागांमध्ये एका बाजूला ओपन क्रॉस-सेक्शन असते, परिणामी पार्श्व कडकपणा आणि टॉर्शनल प्रतिरोधकता खराब होते; त्यांचा एकट्याने वापर केल्याने ते अस्थिरता आणि विकृतीला बळी पडतात. HW वाइड-फ्लँज H-बीम हा उच्च उंचीच्या संरचनेतील प्राथमिक स्तंभांसाठी पसंतीचा पर्याय आहे.
प्रश्न: आउटडोअर कोस्टल प्रोजेक्ट्समध्ये चॅनेल स्टीलसाठी सर्वोत्तम अँटी-कॉरोशन उपचार कोणता आहे?
उ: संपूर्ण युनिटचे हॉट-डिप गॅल्वनाइझिंग दीर्घकालीन बाह्य प्रदर्शनासाठी किंवा मीठ फवारणीसह किनारपट्टीच्या वातावरणासाठी शिफारस केली जाते; दमट परिस्थितीत अल्पकालीन घरातील वापरासाठी, गंज काढून टाकणे आणि त्यानंतर अँटी-रस्ट प्राइमरचे दोन आवरण पुरेसे आहेत.
प्रश्न: मी समान उंचीचे 'a', 'b', आणि 'c' प्रकारचे चॅनेल स्टील्स कसे निवडू?
A: टाईप 'a' मध्ये सर्वात पातळ जाळे आणि फ्लॅन्जेस असतात, जे सर्वात कमी भार सहन करण्याची क्षमता देतात, तर प्रकार 'c' ची जाडी सर्वात जास्त असते. हेवी-लोड किंवा लाँग-स्पॅन ऍप्लिकेशन्ससाठी, जाड 'b' किंवा 'c' उपप्रकारांना प्राधान्य दिले जाते.
प्रश्न: सिंगल चॅनेल स्टील बीमची कडकपणा अपुरी असल्यास कोणते उपाय अस्तित्वात आहेत?
उ: दोन चॅनेल स्टील बीम एकमेकांना जोडल्या जाऊ शकतात आणि त्यांच्यामध्ये जोडलेल्या प्लेट्ससह एकत्रित बॉक्स-आकाराचा विभाग तयार केला जाऊ शकतो; हे लक्षणीयपणे बाजूकडील कडकपणा आणि टॉर्सनल प्रतिकार वाढवते.
प्रश्न: आवश्यकतेनुसार चॅनेल स्टीलला विशिष्ट लांबीपर्यंत कापता येईल का?
उ: होय. स्टँडर्ड स्टॉकची लांबी (6m, 9m, किंवा 12m) तुमच्या रेखाचित्रांच्या आधारे कोणत्याही लांबीमध्ये कापली जाऊ शकते आणि आवश्यक असल्यास कट केलेले टोक जमिनीवर गुळगुळीत केले जाऊ शकतात.
युनिट:kg/m、mm
|
तपशील |
उंची |
बाहेरील कडा रुंदी |
वेब जाडी |
क्रॉस-सेक्शनल एरिया (cm²) |
सैद्धांतिक वजन |
|
५# |
50 |
37 |
4.5 |
6.928 |
5.438 |
|
६.३# |
63 |
40 |
4.8 |
8.451 |
6.634 |
|
६.५# |
65 |
40 |
4.3 |
|
6.709 |
|
८# |
80 |
43 |
5.0 |
10.248 |
8.045 |
|
१०# |
100 |
48 |
5.3 |
12.748 |
10.007 |
|
१२# |
120 |
53 |
5.5 |
|
12.059 |
|
12.6 |
126 |
53 |
5.5 |
15.692 |
12.319 |
|
14#a |
140 |
58 |
6.0 |
18.516 |
14.535 |
|
14#ब |
140 |
60 |
8 |
21.316 |
16.733 |
|
१६#अ |
160 |
63 |
6.5 |
21.962 |
17.24 |
|
१६#ब |
160 |
65 |
8.5 |
25.162 |
19.752 |
|
18#a |
180 |
68 |
7 |
25.699 |
20.174 |
|
18#ब |
180 |
70 |
9 |
29.299 |
23 |
|
20#a |
200 |
73 |
7 |
28.837 |
22.637 |
|
२०#ब |
200 |
75 |
9 |
32.837 |
25.777 |
|
22#a |
220 |
77 |
7 |
31.846 |
24.999 |
|
22#ब |
220 |
79 |
9 |
36.246 |
28.453 |
|
२५#अ |
250 |
78 |
7 |
34.917 |
27.41 |
|
२५#ब |
250 |
80 |
9 |
39.917 |
31.335 |
|
25#c |
250 |
82 |
11 |
44.917 |
35.26 |
|
२८#अ |
280 |
82 |
7.5 |
40.034 |
31.427 |
|
२८#ब |
280 |
84 |
9.5 |
45.634 |
35.832 |
|
28#c |
280 |
86 |
11.5 |
51.234 |
40.219 |
|
३०#अ |
300 |
85 |
7.5 |
|
34.463 |
|
३०#ब |
300 |
87 |
9.5 |
|
39.173 |
|
30#c |
300 |
89 |
11.5 |
|
43.883 |
|
32#a |
320 |
88 |
8 |
48.513 |
38.083 |
|
३२#ब |
320 |
90 |
10 |
54.913 |
43.107 |
|
32#c |
320 |
92 |
12 |
61.313 |
48.131 |
|
३६#अ |
360 |
96 |
9 |
60.910 |
47.814 |
|
३६#ब |
360 |
98 |
11 |
68.110 |
53.466 |
|
36#c |
360 |
100 |
13 |
75.310 |
59.118 |
|
40#a |
400 |
100 |
10.5 |
75.068 |
58.928 |
|
40#ब |
400 |
102 |
12.5 |
83.068 |
65.208 |
|
40#c |
400 |
104 |
14.5 |
91.068 |
71.488 |
