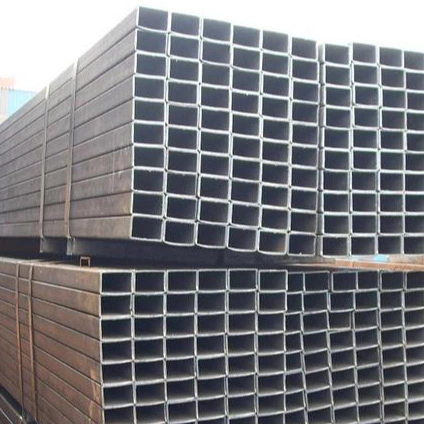

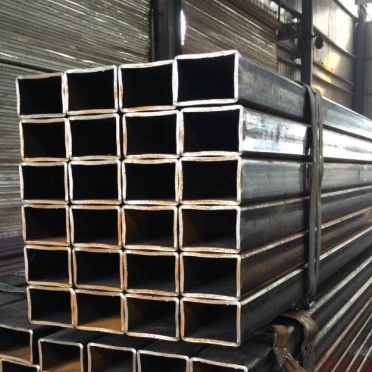

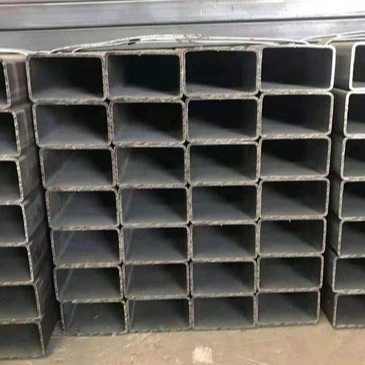

आयताकृती पोकळ स्ट्रक्चरल स्टील ट्यूब

आयताकृती पोकळ स्ट्रक्चरल स्टील ट्यूब्स मोठ्या प्रमाणावर स्टील बीम आणि स्तंभ, पडदा भिंती फ्रेमिंग, संलग्न फ्रेमवर्क, उपकरणे रॅक, रेलिंग आणि बांधकाम यंत्रे यासारख्या अनुप्रयोगांमध्ये मोठ्या प्रमाणावर वापरल्या जातात. ते प्राथमिक लोड-बेअरिंग घटक म्हणून प्रभावीपणे काम करतात आणि विविध वास्तू आकार आणि संलग्न संरचनांसाठी देखील योग्य असतात.

उत्पादन वैशिष्ट्ये

I. संरचनात्मक आणि यांत्रिक वैशिष्ट्ये

1. पोकळ आयताकृती क्रॉस-सेक्शन दोन्ही दिशांना वाकणे आणि पार्श्व विस्थापन विरूद्ध उच्च कडकपणा प्रदान करतो. हे वर्तुळाकार नळ्या किंवा स्टँडर्ड स्ट्रक्चरल स्टीलच्या आकारांच्या तुलनेत टॉर्शन आणि पार्श्व विकृतीला उत्कृष्ट प्रतिकार देते, मजबूत एकूण संरचनात्मक स्थिरता सुनिश्चित करते.

2. एकसमान क्रॉस-सेक्शनल आकार आणि सपाट चेहरे समान लोड वितरण सुनिश्चित करतात. वैयक्तिक नळ्या लक्षणीय उभ्या आणि क्षैतिज भारांचा सामना करू शकतात, अनेकदा थेट प्राथमिक भार सहन करणारे सदस्य म्हणून काम करतात.

3. वेल्डेड आणि सीमलेस प्रकारांमध्ये उपलब्ध: वेल्डेड आयताकृती नळ्या मानक ऑपरेटिंग परिस्थितींसाठी उच्च किंमत-प्रभावीता देतात; सीमलेस आयताकृती नळ्या, वेल्ड सीम नसलेल्या, उच्च शक्ती, दाब प्रतिरोधक आणि थकवा कार्यक्षमता प्रदान करतात, ज्यामुळे ते हेवी-लोड आणि चक्रीय लोडिंग परिस्थितींसाठी आदर्श बनतात.

II. स्वरूप आणि स्थापना वैशिष्ट्ये

1. सपाट बाह्य पृष्ठभाग स्प्लिसिंग, ओव्हरलॅपिंग आणि फ्लश माउंटिंग सुलभ करतात. ते रंग-कोटेड स्टील शीट, पॅनेल आणि संलग्न घटकांवर घट्ट बसतात, बांधकामादरम्यान स्वच्छ फिनिशिंग आणि एज सीलिंग सुनिश्चित करतात.

2. तीक्ष्ण कडा आणि एकसमान प्रोफाइल सौंदर्यात्मक अपीलसह लोड-बेअरिंग कार्यक्षमता एकत्र करतात, ज्यामुळे ते आर्किटेक्चरल दर्शनी भाग, लँडस्केप फ्रेमवर्क आणि इतर डिझाइन-ओरिएंटेड प्रकल्पांसाठी योग्य बनतात.

3. दिलेल्या लोड-बेअरिंग क्षमतेसाठी, ते सॉलिड स्टील विभागांपेक्षा हलके असतात, ज्यामुळे एकूण संरचनात्मक भार प्रभावीपणे कमी होतो आणि भौतिक खर्चात बचत होते.

III. प्रक्रिया आणि कनेक्शन वैशिष्ट्ये

1. ते कट, बेव्हल, वाकलेले, ड्रिल आणि वेल्डेड केले जाऊ शकतात. दुय्यम प्रक्रिया सरळ आहे, सोयीस्कर ऑन-साइट बांधकाम.

2. अष्टपैलू कनेक्शन पद्धती—वेल्डिंग, बोल्टिंग आणि रिव्हेटिंगसह—साध्या संयुक्त डिझाइन आणि उच्च प्रतिष्ठापन कार्यक्षमता वैशिष्ट्यीकृत करते.

3. वैशिष्ट्यांची विस्तृत श्रेणी, लहान सजावटीच्या नळ्यांपासून ते मोठ्या-विभागाच्या लोड-बेअरिंग नळ्यांपर्यंत सर्वकाही कव्हर करते, लवचिक निवडीसाठी परवानगी देते.

IV. गंज प्रतिकार आणि कार्यप्रदर्शन वैशिष्ट्ये

1. "काळा" (अनकोटेड) स्थितीत पुरवठा केला जातो; हॉट-डिप गॅल्वनाइझिंग, कोल्ड गॅल्वनाइझिंग, पेंटिंग आणि पावडर कोटिंग यांसारख्या विविध अँटी-कॉरोझन उपचारांशी सुसंगत, ते घरातील आणि बाहेरील वातावरणासाठी (कोरडे किंवा ओले) योग्य बनवते.

2. चांगली थंड आणि गरम कार्यक्षमता; मानक ऑपरेटिंग तापमान श्रेणींमध्ये स्थिर यांत्रिक गुणधर्म.

V. उत्पादन मर्यादा

1. तणाव एकाग्रता कोपऱ्यात उद्भवते; या भागात तीव्र प्रभावामुळे किंवा वारंवार चक्रीय लोडिंगमुळे थकवा येण्याची शक्यता असते.

2. द्रव वाहतुकीसाठी खराब योग्यता; पाइपिंग सिस्टमसाठी क्वचितच वापरले जाते, कारण ते प्रामुख्याने स्ट्रक्चरल लोड-बेअरिंग आणि फ्रेमवर्क ऍप्लिकेशन्ससाठी डिझाइन केलेले असतात.

3. मोठ्या-विशिष्टीकरणासाठी उच्च उत्पादन खर्च, जाड-भिंतींच्या सीमलेस आयताकृती नळ्यांच्या किंमती वेल्डेड आवृत्त्यांपेक्षा लक्षणीय वाढतात.

उपयोग आणि अर्जाची व्याप्ती

I. प्राथमिक उपयोग

1. मुख्य स्ट्रक्चरल घटक

फॅक्टरी फ्रेम्स, पोर्टल फ्रेम्स, बॉक्स-सेक्शन बीम आणि कॉलम्स, व्हर्टिकल कॉलम्स, ट्रस आणि फ्लोअर सपोर्टसाठी वापरले जाते; स्टीलच्या बांधकामातील कोर लोड-बेअरिंग मटेरियल.

2. लिफाफे आणि पडदे भिंती बांधणे

बाह्य भिंत फ्रेमिंग (गर्ट्स/स्टड्स), स्कायलाइट फ्रेम्स, दरवाजा आणि खिडकीच्या फ्रेम्स, छतावरील प्युर्लिन्स आणि एज-ट्रिम फ्रेमिंग; प्रोफाइल केलेल्या स्टील शीट्स आणि इतर पॅनेल सामग्रीसह अखंडपणे समाकलित होते.

3. संलग्नक आणि संरक्षणात्मक सुविधा

फॅक्टरी परिमिती कुंपण, रस्ता रेलिंग, जिना हँडरेल्स, बाल्कनी रेलिंग, साइट होर्डिंग फ्रेम आणि सुरक्षा जाळी पोस्ट.

4. उपकरणे आणि यंत्रसामग्री फ्रेम्स

मशिनरी बेस, इक्विपमेंट रॅक, वर्कबेंच फ्रेम्स, वेअरहाऊस रॅकिंग, कंटेनर फ्रेम्स आणि वाहन चेसिस फ्रेमवर्क.

5. अभियांत्रिकी आणि तात्पुरत्या सुविधा

स्टेज ट्रस, ग्रीनहाऊस फ्रेमवर्क, तात्पुरती बांधकाम साइट होर्डिंग, शोरिंग/सपोर्ट स्ट्रक्चर्स आणि मॉड्यूलर बिल्डिंग फ्रेमवर्क.

6. सजावटीच्या आणि वास्तुशास्त्रीय संरचना

लँडस्केप स्ट्रक्चर्स, बाहेरील वास्तुशिल्प वैशिष्ट्ये, अंतर्गत सजावटीची फ्रेमिंग आणि डिस्प्ले कॅबिनेट/बूथ फ्रेमवर्क; सौंदर्याचा अपील सह लोड-असर क्षमता एकत्र करते.

II. आयताकृती पोकळ स्ट्रक्चरल स्टील ट्यूब्सचा अनुप्रयोग व्याप्ती

1. स्टील संरचना अभियांत्रिकी: औद्योगिक वनस्पती, गोदामे, स्टेडियम आणि पूर्वनिर्मित इमारतींसाठी बीम, स्तंभ आणि ब्रेसिंग सिस्टम.

2. स्थापत्य सजावट: पडद्याच्या भिंती, दरवाजे आणि खिडक्या, आतील/बाहेरील वास्तुशिल्प वैशिष्ट्ये आणि प्रदर्शन स्टँड तयार करणे.

3. नगरपालिका आणि वाहतूक: रस्ते रेलिंग, नगरपालिका बांधकाम होर्डिंग्ज, लँडस्केप पेर्गोलास आणि बस निवारा फ्रेमवर्क.

4. मशिनरी मॅन्युफॅक्चरिंग: सामान्य हेतूची उपकरणे, बांधकाम यंत्रसामग्री, कृषी यंत्रसामग्री आणि लॉजिस्टिक उपकरणांसाठी फ्रेम्स.

5. वेअरहाउसिंग आणि लॉजिस्टिक्स: हेवी-ड्यूटी रॅकिंग, स्टोरेज प्लॅटफॉर्म आणि कंटेनर सहाय्यक संरचना.

6. शेती, वनीकरण आणि फलोत्पादन: हरितगृहे, पशुधन निवारा फ्रेमवर्क आणि कृषी कुंपण.

निवड मार्गदर्शक

· वेल्डेड आयताकृती नळ्या: मुख्य प्रवाहातील उत्पादन प्रकार उच्च किमती-कार्यक्षमता ऑफर करतो; सामान्य लोड-बेअरिंग, बिल्डिंग लिफाफे, सजावट आणि रेलिंग यासारख्या मानक अनुप्रयोगांसाठी मोठ्या प्रमाणावर वापरले जाते.

· अखंड आयताकृती नळ्या: उत्कृष्ट ताकद, थकवा प्रतिकार आणि दाब सहन करण्याची क्षमता; हेवी-ड्यूटी ऍप्लिकेशन्स, चक्रीय लोडिंग, उच्च-विशिष्ट मशीनरी फ्रेम्स आणि हेवी-ड्यूटी अभियांत्रिकी घटकांसाठी प्रामुख्याने वापरले जाते.

मुख्य कार्यप्रदर्शन पॅरामीटर्स

अंमलबजावणी मानक: GB/T 6728-2017 "कोल्ड-फॉर्म्ड पोकळ संरचनात्मक विभाग"; GB/T 3094-2012 "कोल्ड ड्रॉ सीमलेस स्क्वेअर आणि आयताकृती स्टील ट्यूब"

I. सामान्य साहित्य आणि यांत्रिक गुणधर्म

अतिरिक्त सामान्य पॅरामीटर्स:

· लवचिकता मॉड्यूलस: 2.06 × 10⁵एमपीए

घनता: 7.85 g/cm³

· मानक ऑपरेटिंग तापमान: -20°C ते 200°C

II. तपशील आणि परिमाण प्रणाली

1. पदनाम पद्धत

बाह्य परिमाणे: लांबी × रुंदी × भिंतीची जाडी (युनिट: मिमी); उदाहरण: 100×50×3.0

2. मुख्य प्रवाहातील आकार श्रेणी

· लहान (सजावट / संलग्नक / रेलिंग): 20×10, 30×20, 40×20, 50×30; भिंतीची जाडी: 1.2-2.5 मिमी

· मध्यम (कील / पुरलिन / मानक बीम आणि स्तंभ): 60×40, 80×40, 80×60, 100×50; भिंतीची जाडी: 2.0-5.0 मिमी

· मोठे (प्राथमिक स्तंभ आणि बीम / हेवी-ड्यूटी ट्रस): 120×80, 150×100, 200×100, 250×150; भिंतीची जाडी: 4.0-12.0 मिमी

3. लांबी आणि सहिष्णुता

· मानक लांबी: 6 मीटर, 9 मीटर, 12 मीटर; सानुकूल लांबी उपलब्ध

· बाह्य परिमाण सहिष्णुता: ±0.8%

· भिंतीची जाडी सहिष्णुता: मानक वेल्डेड पाईप ±10%; अखंड पाईप ±7.5%

4. सैद्धांतिक वजन गणना सूत्र

W (kg/m) = 0.00785 × [(B + H) × 2 − 4t] × t (B = लांब बाजू, H = लहान बाजू, t = भिंतीची जाडी)

III. स्ट्रक्चरल यांत्रिक गुणधर्म

1. आयताकृती पोकळ स्ट्रक्चरल स्टील ट्यूब्स आयताकृती विभाग उच्च द्विदिशात्मक वाकणे कडकपणा (मजबूत आणि कमकुवत दोन्ही अक्षांसह) आणि वर्तुळाकार ट्यूब किंवा एच-बीम सारख्या एकल प्रोफाइलच्या तुलनेत उच्च पार्श्व स्थिरता आणि टॉर्सनल प्रतिकार देतात, परिणामी एकंदर संरचनात्मक स्थिरता मजबूत होते.

2. प्रक्रिया वैशिष्ट्ये

· बेंडिंग टेस्ट: खोलीच्या तापमानाला 90° शीत वाकण्याची क्षमता किंवा बेंडवर क्रॅक न करता.

· सपाटीकरण चाचणी: वॉल क्रॅक न करता विनिर्दिष्ट परिमाणांचे कॉम्प्रेशन सहन करते.

1. तणाव वैशिष्ट्ये: थोडासा ताण एकाग्रता कोपऱ्यांवर होतो; उच्च-फ्रिक्वेंसी अल्टरनेटिंग इम्पॅक्ट लोड समाविष्ट असलेल्या अनुप्रयोगांसाठी योग्य नाही.

IV. उत्पादन वर्गीकरण आणि कार्यप्रदर्शन फरक

V. पृष्ठभाग उपचार आणि गंज संरक्षण

1. मानक स्थिती: ब्लॅक फिनिश (हॉट-रोल्ड ऑक्साइड पृष्ठभाग).

2. सामान्य गंज संरक्षण पद्धती: हॉट-डिप गॅल्वनाइजिंग, कोल्ड गॅल्वनाइजिंग, इलेक्ट्रोस्टॅटिक पावडर कोटिंग, अँटी-कॉरोझन पेंटिंग आणि फ्लोरोकार्बन कोटिंग.

3. हॉट-डिप गॅल्वनाइजिंग संदर्भ: जस्त कोटिंगची सरासरी जाडी ≥85 μm; बाह्य टिकाऊपणा 15 वर्षांपेक्षा जास्त आहे.

सहावा. कनेक्शन पद्धती

· प्राथमिक: बेव्हल वेल्डिंग, फुल-पेनेट्रेशन वेल्डिंग (बांधकामासाठी मुख्य आधार).

· दुय्यम: उच्च-शक्तीचे बोल्ट कनेक्शन, स्व-टॅपिंग स्क्रू, रिवेटिंग.

· रंगीत स्टील शीट, एच-बीम आणि अँगल स्टीलसह विविध स्टील स्ट्रक्चरल असेंब्लीशी सुसंगत.

VII. योग्य आणि प्रतिबंधित अनुप्रयोग

सुयोग्य

इंडस्ट्रियल प्लांट बीम आणि कॉलम, पडदे वॉल फ्रेमिंग, एनक्लोजर फ्रेमवर्क, रेलिंग आणि फेन्सिंग, वेअरहाऊस रॅकिंग, उपकरण फ्रेम्स, लँडस्केप स्ट्रक्चर्स आणि प्रीफेब्रिकेटेड स्टील स्ट्रक्चर्स.

योग्य नाही

उच्च-दाब द्रव वाहतूक, उच्च-तापमान/उच्च-दाब पाइपिंग आणि हेवी-ड्यूटी उपकरणांची मुख्य संरचना गंभीर प्रभाव किंवा उच्च-फ्रिक्वेंसी थकवा अधीन आहे.
