स्ट्रक्चरल बिल्डिंगसाठी नालीदार स्टील रूफिंग पॅनेल हे स्टील स्ट्रक्चर सिस्टममध्ये सर्वात मोठ्या प्रमाणावर वापरले जाणारे छप्पर घालण्याचे साहित्य आहे. ही उत्पादने बेस सब्सट्रेट म्हणून हॉट-डिप गॅल्वनाइज्ड किंवा Al-Zn कोटेड स्टीलचा वापर करतात, ज्यामध्ये रोल-कोटेड रंगीत संरक्षणात्मक फिनिश असते आणि कोल्ड-रोल फॉर्मिंगद्वारे मानक प्रोफाइलमध्ये बनते. संपूर्ण प्रणालीमध्ये रूफिंग पॅनेल्स, फास्टनर्स, इन्सुलेशन लेयर्स, वॉटरप्रूफ मेम्ब्रेन, पर्लिन आणि विविध ट्रिम घटकांचा समावेश आहे, ज्यामुळे लोड-बेअरिंग बेसपासून पृष्ठभाग वॉटरप्रूफिंग, इन्सुलेशन आणि एज फिनिशिंगपर्यंत सर्वसमावेशक असेंब्ली तयार होते.
हलके वजन, उच्च बांधकाम कार्यक्षमता आणि सानुकूलित गंज प्रतिकार पातळी द्वारे वैशिष्ट्यीकृत, हे पॅनेल मानक गोदाम आणि कारखाने तसेच मोठ्या-स्पॅन स्पेस फ्रेम आणि वक्र जाळीदार शेल छप्परांसाठी योग्य आहेत. समतोल कामगिरी, बांधकाम खर्च आणि दीर्घकालीन टिकाऊपणा, ते स्टील स्ट्रक्चर रूफिंग प्रकल्पांसाठी पसंतीचे पर्याय आहेत.
स्ट्रक्चरल इमारतींसाठी नालीदार स्टील रूफिंग पॅनेल हॉट-डिप गॅल्वनाइज्ड किंवा अल-झेन कोटेड प्रोफाइल केलेल्या स्टीलचा बाह्य स्तर म्हणून वापर करतात. इन्सुलेशन मटेरियल, वॉटरप्रूफिंग ऍक्सेसरीज, फास्टनर्स आणि ट्रिम घटकांसह एकत्रितपणे, संपूर्ण छप्पर बांधणीची रचना तयार करण्यासाठी ते सी-सेक्शन किंवा झेड-सेक्शन स्टील purlins वर स्थापित केले जातात. ही प्रणाली छतावरील सीलिंग, वॉटरप्रूफिंग, थर्मल इन्सुलेशन आणि वारा प्रतिरोध यांसारखी आवश्यक कार्ये प्रदान करते, हलक्या स्टीलच्या इमारती, स्पेस फ्रेम्स आणि जाळीदार शेल प्रकल्पांसाठी मुख्य प्रवाहात छप्पर समाधान म्हणून काम करते.
2.1 मुख्य प्रवाहातील सब्सट्रेट्समध्ये हॉट-डिप गॅल्वनाइज्ड स्टील आणि हॉट-डिप अल-जेन कोटेड स्टीलचा समावेश होतो; सामान्य कोटिंग वैशिष्ट्यांमध्ये AZ150, AZ180 आणि AZ275 यांचा समावेश आहे.
2.2 पृष्ठभागावर रंगीत बेक्ड-ऑन फिनिश आहे, जे तीन कोटिंग प्रकारांमध्ये उपलब्ध आहे—पॉलिएस्टर (PE), उच्च टिकाऊपणा पॉलिस्टर (HDP), आणि पॉलिव्हिनिलीडिन फ्लोराइड (PVDF)- घरातील/बाहेरील पर्यावरणीय परिस्थिती आणि गंज प्रतिकार आवश्यकतांवर आधारित निवडलेले.

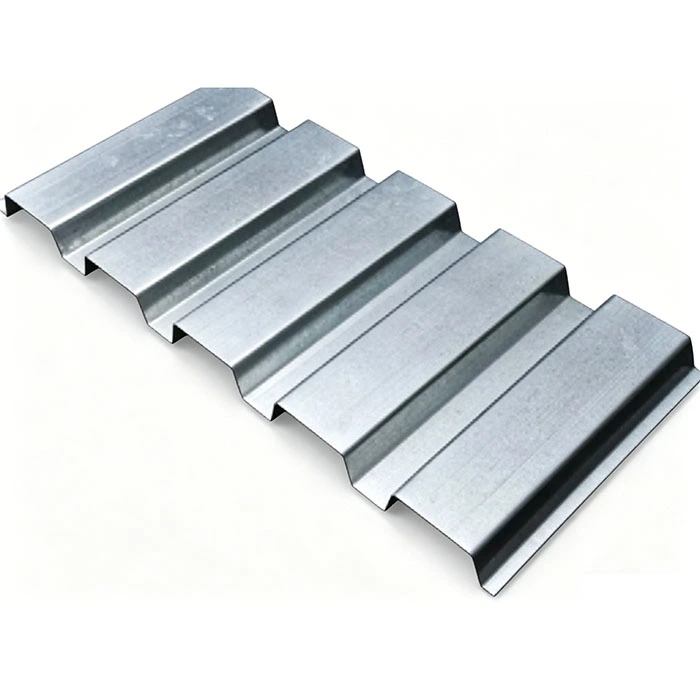

3.1 स्टँडर्ड ओव्हरलॅपिंग कलर-कोटेड स्टील शीट्स: यामध्ये दोन सामान्य प्रोफाइल समाविष्ट आहेत—टाइप 840 आणि टाइप 900. हे एक्सपोज्ड सेल्फ-टॅपिंग स्क्रू वापरून बांधले जातात आणि मानक फॅक्टरी इमारती आणि गोदामांसाठी मोठ्या प्रमाणावर वापरले जातात.

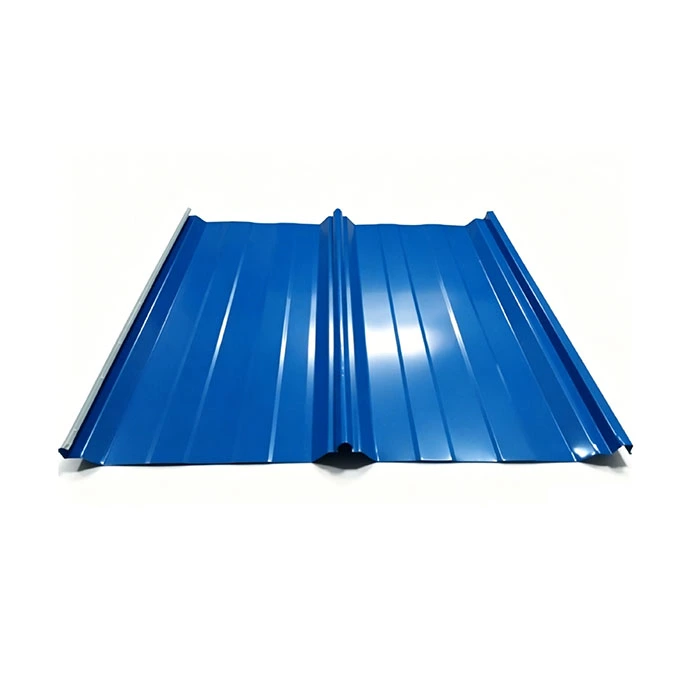

3.2 स्टँडिंग सीम रूफ पॅनेल्स: टाइप 470 आणि टाइप 475 यांचा समावेश आहे. यामध्ये उघड स्क्रू नसलेली छुपी-क्लिप इंस्टॉलेशन पद्धत वैशिष्ट्यीकृत आहे आणि उत्कृष्ट वॉटरप्रूफिंग कार्यप्रदर्शन प्रदान करते; ते मोठ्या-स्पॅन आणि वक्र छताच्या संरचनेसाठी योग्य आहेत, जसे की स्पेस फ्रेम्स आणि जाळीदार कवच.
1.1 840/900 मालिका लॅप-सीम पॅनेल: 0.4mm–0.8mm च्या पॅनेलची जाडी; उघडलेल्या स्व-टॅपिंग स्क्रूसह सुरक्षित साइड-लॅप सांधे वैशिष्ट्ये.
1.2 470/475 मालिका स्टँडिंग सीम पॅनल्स: 0.6mm–1.0mm च्या पॅनेलची जाडी; लपविलेल्या क्लिपसह स्थापित केलेल्या नर-मादी इंटरलॉकिंग सीम स्ट्रक्चरचा वापर करते.
1.3 सामग्री निवड शिफारसी: मानक अंतर्देशीय प्रकल्पांसाठी, मानक पॉलिस्टर पेंटसह Al-Zn लेपित सब्सट्रेट्स वापरा; किनारी किंवा रासायनिक दृष्ट्या गंजलेल्या भागांसाठी, फ्लोरोकार्बन (PVDF) टॉपकोट्ससह Al-Zn (AZ275) सब्सट्रेट्सला प्राधान्य द्या.
2.1 स्लाइडिंग लपविलेल्या क्लिप: विशेषतः स्टँडिंग सीम पॅनेलसाठी डिझाइन केलेले; हॉट-डिप गॅल्वनाइज्ड स्टीलचे बनलेले; पॅनेल्सचे थर्मल विस्तार आणि आकुंचन समायोजित करते.
2.2 सेल्फ-टॅपिंग स्क्रू आणि वॉटरप्रूफ वॉशर्स: लॅप-सीम पॅनेल सुरक्षित करण्यासाठी वापरले जातात; दीर्घकाळ टिकणारे वॉटरप्रूफ सीलिंग सुनिश्चित करण्यासाठी वॉशर EPDM रबरचे बनलेले आहेत.
2.3 सहायक उपकरणे: अंध रिवेट्स आणि ब्यूटाइल सीलिंग टेप; पॅनेल ओव्हरलॅप आणि फ्लॅशिंग सांधे सील आणि मजबूत करण्यासाठी, केशिका पाणी गळती रोखण्यासाठी वापरले जाते.
इन्सुलेशन लेयर आणि स्ट्रक्चरल बिल्डिंगसाठी नालीदार स्टील रूफिंग पॅनेल दरम्यान स्थापित स्पन-बॉन्डेड पॉलीप्रॉपिलीन वॉटरप्रूफ-ब्रेथबल मेम्ब्रेन वापरते; ते बाह्य द्रव पाण्याच्या प्रवेशास प्रतिबंधित करते आणि अंतर्गत ओलावा वाफ बाहेर जाण्यास परवानगी देते, इन्सुलेशन ओलसरपणा, साच्याची वाढ आणि थर्मल कार्यक्षमतेचा ऱ्हास रोखते.
4.1 रॉक वूल इन्सुलेशन बोर्ड: 50 मिमी-150 मिमी जाडी; वर्ग A नॉन-दहनशील अग्नि सुरक्षा मानके आणि धुराच्या विषारीपणाच्या आवश्यकता पूर्ण करते; उत्पादन कार्यशाळा, घातक रासायनिक गोदामे आणि कठोर अग्निसुरक्षा तपासणीच्या अधीन असलेल्या सुविधांसाठी योग्य.
4.2 ग्लास वूल ब्लँकेट्स: 50 मिमी-150 मिमी जाडी; थर्मल चालकता ≤0.042W/(m·K); उत्कृष्ट किंमत-कार्यप्रदर्शन मूल्य देते; विशेष अग्निसुरक्षा आवश्यकतांशिवाय मानक लाइट-स्टील औद्योगिक इमारतींमध्ये मोठ्या प्रमाणावर वापरले जाते. 4.3 अनुषंगिक घटक: इन्सुलेशन सपोर्ट जाळी आणि विशेष इन्सुलेशन क्लीप्स लवचिक इन्सुलेशन लोकर झिजण्यापासून किंवा फाटण्यापासून रोखण्यासाठी पूर्लिन्सच्या बाजूने आडव्या पद्धतीने मांडल्या जातात.
उच्च आर्द्रतेच्या अधीन असलेल्या इमारतींसाठी-जसे की घरातील स्वयंपाक, धुणे किंवा आर्द्रता समाविष्ट असलेल्या इमारतींसाठी-पीई बाष्प अवरोध पडदा स्थापित करणे आवश्यक आहे. गरम, ओलसर घरातील हवेचे वरच्या दिशेने होणारे स्थलांतर रोखण्यासाठी ते पर्लिनवर आणि इन्सुलेशन लेयरच्या खाली घातले जाते, ज्यामुळे हिवाळ्यात इन्सुलेशन लेयरमध्ये मोठ्या प्रमाणात कंडेन्सेशन आणि थेंब रोखले जाते.
लोड-बेअरिंग सबस्ट्रक्चर हॉट-डिप गॅल्वनाइज्ड सी-सेक्शन आणि Z-सेक्शन स्टील पर्लिन (C100–C250 आणि Z140–Z220 पर्यंतचे तपशील) वापरते, जे स्टीलच्या बीमवर किंवा स्पेस फ्रेमच्या वरच्या कॉर्ड्सच्या आधारांना बोल्ट केलेले असतात. पार्लिन सॅग रॉड्स, क्षैतिज स्ट्रट्स आणि गुडघ्यावरील ब्रेसेससह पूरक घटक—लॅटरल पर्लिन वळणे प्रतिबंधित करण्यासाठी आणि छतावरील ट्रान्सव्हर्स वाऱ्याच्या भारांना प्रतिकार करण्यासाठी वापरले जातात.
रिज कॅप्स, गॅबल एज ट्रिम, अंतर्गत कोपरा फ्लॅशिंग, ईव्ह क्लोजर आणि डेलाइटिंग पॅनेलसाठी एज ट्रिम समाविष्ट करते, सर्व छताचे सांधे आणि कोपरे (आंतरिक आणि बाह्य दोन्ही) सर्वसमावेशक कव्हरेज सुनिश्चित करतात. सिस्टीममध्ये फॅक्टरी-निर्मित कलर-कोटेड स्टील किंवा 304 स्टेनलेस स्टील गटर, PVC अँटी-कॉरोझन डाउनपाइप्स, गॅल्वनाइज्ड रेनवॉटर हॉपर्स, आणि एक संपूर्ण, व्यवस्थित ड्रेनेज सिस्टम तयार करण्यासाठी विस्तारित सांधे समाविष्ट आहेत.
FRP (फायबरग्लास-प्रबलित प्लास्टिक) किंवा PC (पॉली कार्बोनेट) डेलाइटिंग पॅनेल वापरते. या पॅनल्समध्ये छतावरील पॅनेल मॉड्यूल्सशी पूर्णपणे जुळणारे प्रोफाइल वैशिष्ट्यीकृत आहेत, जे अखंड ओव्हरलॅपिंगसाठी परवानगी देतात. सुविधेसाठी नैसर्गिक दिवाबत्ती प्रदान करण्यासाठी आणि कृत्रिम प्रकाशासाठी ऊर्जेचा वापर कमी करण्यासाठी ते सामान्यत: प्रत्येक 2-3 बे अंतरावर असतात.
कॉन्फिगरेशन: 840-प्रोफाइल कलर-कोटेड स्टील शीट + सिंगल-लेयर 50 मिमी ग्लास लोकर + C120 स्टील purlins + मानक रंग-कोटेड स्टील ट्रिम ॲक्सेसरीज. हे कॉन्फिगरेशन एक साधी रचना आणि कमी किंमत देते; ते तात्पुरत्या गोदामांसाठी किंवा वाळू आणि रेव यासारख्या सामग्रीसाठी साध्या स्टोरेज इमारतींसाठी योग्य आहे, जेथे थर्मल इन्सुलेशन किंवा अग्निरोधकतेसाठी कठोर आवश्यकता नाहीत.
कॉन्फिगरेशन: मॉडेल 900 कलर स्टील रूफिंग + 100 मिमी जाड रॉक वूल इन्सुलेशन + पीई व्हेपर बॅरियर + सी/झेड-सेक्शन स्टील पर्लिन्स + प्रीफेब्रिकेटेड गटर आणि डाउनस्पाउट सिस्टम. हे असेंब्ली अग्निरोधक, थर्मल इन्सुलेशन आणि वॉटरप्रूफिंगचे संतुलित संयोजन देते. हे पावसाळी अंतर्देशीय प्रदेशातील सामान्य औद्योगिक कारखान्यांसाठी योग्य आहे आणि आजपर्यंतच्या सर्वात मोठ्या प्रमाणावर लागू केलेल्या प्रमाणित समाधानाचे प्रतिनिधित्व करते.
कॉन्फिगरेशन: मॉडेल 470 स्टँडिंग-सीम पॅनेल्स + वॉटरप्रूफ श्वास घेण्यायोग्य झिल्ली + 100-150 मिमी रॉक वूल + हॉट-डिप गॅल्वनाइज्ड स्लाइडिंग सपोर्ट + कस्टम फ्लॅशिंग्ज आणि स्टेनलेस स्टील गटरचा संपूर्ण संच. सिस्टीममध्ये कोणतेही उघडे फास्टनर छिद्र नाहीत, ±25 मिमीचे थर्मल विस्तार/आकुंचन सामावून घेते आणि विकृती, जोरदार वारा आणि पाण्याच्या प्रवेशास उत्कृष्ट प्रतिकार देते. स्ट्रक्चरल बिल्डिंगसाठी नालीदार स्टील रूफिंग पॅनेल्स स्पेस फ्रेम आणि 60 मीटरपेक्षा जास्त स्पॅनसह वक्र जाळीदार शेल छप्परांसाठी योग्य आहेत.
मानक कोरड्या अंतर्देशीय प्रकल्पांसाठी, Al-Zn कोटिंगचे वजन AZ150 पेक्षा कमी नाही; सौम्य आम्ल पाऊस असलेल्या नद्यांच्या बाजूच्या प्रदेशांसाठी, AZ180 निवडले आहे; मिठाच्या फवारणीसह किनार्यावरील भागांसाठी किंवा रासायनिक धूर गंज असलेल्या वातावरणासाठी, AZ275 कोटिंग वापरली जाते, पेंट वृद्धत्वास विलंब करण्यासाठी PVDF फ्लोरोकार्बन टॉपकोटसह जोडलेले आहे.
पर्लिन, लपविलेल्या क्लिप आणि टाय रॉड सारख्या स्टीलच्या उपकरणांसाठी, फॅक्टरी-अप्लाईड हॉट-डिप गॅल्वनाइज्ड कोटिंगची जाडी किमान 80μm आहे. कापलेल्या पृष्ठभागावर गंज पसरू नये म्हणून कोल्ड-स्प्रे झिंक लेप (>95% झिंक सामग्रीसह) वापरून कट केलेल्या कडा साइटवर दुरुस्त केल्या जातात.
छताचा उतार 1:100–1:200 ग्रेडियंटसाठी डिझाइन केला आहे, ज्यामुळे खोऱ्यात पाण्याचा प्रवाह सुरळीत होईल. ओव्हरलॅपिंग पॅनेल्स ब्युटाइल टेपने सील केलेल्या डबल-लॅप जॉइंटचा वापर करतात, तर स्टँडिंग-सीम पॅनल्समध्ये छिद्र नसलेले यांत्रिक लॉक असते; हे फास्टनरच्या छिद्रातून किंवा स्त्रोतावरील अंतरांमधून पाण्याची गळती काढून टाकते, ज्यामुळे प्रणाली सतत मुसळधार पावसासाठी योग्य बनते.
केवळ 0.05–0.12 kN/m² च्या मृत वजनासह—काँक्रीट छताच्या एक-विसाव्यापेक्षा कमी—हे पॅनेल प्राथमिक स्टील बीम, स्पेस फ्रेम सदस्य किंवा स्वतंत्र इमारत पाया मजबूत करण्याची गरज दूर करतात; मोठ्या-स्पॅन, स्तंभ-मुक्त छतासाठी, हे थेट प्राथमिक स्टीलच्या संरचनेची किंमत 12%-18% कमी करते.
पेंट फिनिश तीन टिकाऊपणा श्रेणींमध्ये उपलब्ध आहेत: अंतर्देशीय भागांसाठी PE (पॉलिएस्टर), पावसाळी प्रदेशांसाठी (10-15 वर्षे) HDP (उच्च-टिकाऊ पॉलिस्टर), आणि किनारपट्टीच्या भागांसाठी (20+ वर्षे) PVDF (फ्लोरोकार्बन). सब्सट्रेटवरील Al-Zn (ॲल्युमिनियम-जस्त) कोटिंग बलिदान विरोधी गंजरोधक गुणधर्म प्रदान करते, ज्यामुळे कोणत्याही नुकसान झालेल्या ठिकाणी संरक्षणात्मक ऑक्साईड फिल्म आपोआप तयार होऊ शकते.
स्थापना पूर्णपणे कोरडे-विधानसभा आहे; काँक्रीट क्युरिंग, फॉर्मवर्क किंवा ओले ट्रेडची आवश्यकता नाही आणि शून्य तापमान, पाऊस किंवा बर्फामुळे काम थांबवले जात नाही. यांत्रिकरित्या रोल-फॉर्म केलेले पॅनेल थेट साइटवर स्थापित केले जातात, ज्यामुळे 10,000 m² छप्पर फक्त 15 कामकाजाच्या दिवसांमध्ये पूर्ण केले जाऊ शकते - काँक्रीट छप्पर घालण्यासाठी आवश्यक असलेल्या वेळेच्या एक-पंचमांश.
देखरेखीसाठी पॅनल्स एकाच व्यक्तीच्या वजनाचे समर्थन करतात; संपूर्ण छत न पाडता वैयक्तिक पॅनेल बदलून स्थानिकीकृत गंज किंवा नुकसान दूर केले जाऊ शकते. फोटोव्होल्टेइक माउंट्स किंवा अक्षीय व्हेंटिलेटरच्या रेट्रोफिटिंगसाठी कमीत कमी स्ट्रक्चरल मजबुतीकरण आवश्यक आहे, बदल खर्च खूप कमी ठेवतात. टाकून दिलेले पॅनल्स 100% स्टीलच्या रूपात पुनर्वापर करण्यायोग्य आहेत आणि ते पुन्हा मेल्ट केले जाऊ शकतात आणि पुन्हा रोल केले जाऊ शकतात.
रंग-लेपित सब्सट्रेट नॉन-दहनशील आहे; वर्ग A रॉक वूल इन्सुलेशनसह जोडल्यास, ते औद्योगिक सुविधांसाठी आवश्यक 0.5-तास अग्निरोधक रेटिंग पूर्ण करते. उत्पादन आणि स्थापनेमुळे कोणतेही बांधकाम मोडतोड निर्माण होत नाही, ठोस कचऱ्याचे उत्सर्जन काँक्रीटच्या छताच्या तुलनेत 90% कमी होते आणि आंतरराष्ट्रीय ग्रीन बिल्डिंग प्रमाणन मानकांची पूर्तता होते.
काँक्रीटच्या छताचे वजन आणि पायाचा खर्च जास्त असतो, 3-6 महिने ऑन-साइट ओले बांधकाम आवश्यक असते, वक्र ग्रिड शेल बसविण्यासाठी वाकले जाऊ शकत नाही आणि कालांतराने अपरिवर्तनीय क्रॅकिंग आणि गळतीचा त्रास होतो. याउलट, स्ट्रक्चरल बिल्डिंगसाठी हे कोरुगेटेड स्टील रूफिंग पॅनेल वजनाने हलके आहेत, कमी बांधकाम कालावधी देतात, सानुकूल आकारात वाकले जाऊ शकतात आणि साध्या गळती दुरुस्तीसाठी परवानगी देतात.
Al-Mg-Mn किंचित उत्कृष्ट वॉटरप्रूफिंग ऑफर करते, त्याच्या युनिट सामग्रीची किंमत रंग-लेपित स्टीलच्या तुलनेत 40% पेक्षा जास्त आहे, आणि त्याच्या कमी कडकपणामुळे ते घसरणाऱ्या वस्तूंमुळे डेंटिंग होण्याची शक्यता असते; मानक वाऱ्याचा दाब आणि संक्षारक परिस्थितीत, अल-झेडएन लेपित स्टील तितकेच चांगले कार्य करते आणि मोठ्या प्रमाणात उच्च किंमत-कार्यक्षमता देते.
चिकणमातीच्या फरशा लांब-स्पॅन स्टीलच्या संरचनेच्या छतासाठी खूप जड असतात आणि केवळ कमी उंचीच्या वीट-काँक्रीटच्या इमारतींसाठी योग्य असतात; एस्बेस्टॉस टाइल्स खराब टिकाऊपणा आणि उच्च ठिसूळपणामुळे ग्रस्त आहेत आणि-पर्यावरणीय नियमांमुळे ॲस्बेस्टॉसवर बंदी घालण्यात आली आहे-परदेशातील प्रकल्पांमध्ये प्रतिबंधित आहे, तर रंग-लेपित स्टील पूर्णपणे सुसंगत आहे आणि उत्कृष्ट प्रभाव प्रतिरोध प्रदान करते.
हॉट-डिप गॅल्वनाइज्ड किंवा Al-Zn कोटेड स्टील कॉइलसाठी मूळ उत्पादक सामग्री अहवाल आणि झिंक कोटिंग चाचणी अहवाल सत्यापित करा; AZ मूल्यांच्या ऑन-साइट स्पॉट तपासणीसाठी कोटिंग जाडी गेज वापरा आणि स्क्रॅच, कोटिंग व्हॉईड्स किंवा पांढरे ऑक्सिडेशन स्पॉट्ससाठी पृष्ठभागाची तपासणी करा; अनुपालन न करणारा कच्चा माल थेट स्टील मिलमध्ये परत करा.
हायड्रॉलिक अनकॉइलरवर कॉइल लोड करण्यासाठी ओव्हरहेड क्रेन वापरा; अनकॉइलर स्टीलच्या पट्टीला स्थिर गतीने सपाट करतो, फोटोइलेक्ट्रिक संरेखन प्रणालीचा वापर करून विचलन ±2 मिमीच्या आत ठेवतो, पॅनेल तयार होत असताना स्क्युइंग रोखतो.
लॅप-सीम पॅनेल 12 रोलर्सच्या सेटचा वापर करून तयार केले जातात ज्यामध्ये 50 मिमी ओव्हरलॅप रूंदी काठावर आरक्षित आहे; स्टँडिंग-सीम पॅनेल्स ≤0.3mm च्या सीम क्लिअरन्सची खात्री करून, इंटरलॉकिंग नर आणि मादी सांधे तयार करण्यासाठी विशेष फॉर्मिंग रोलर्सच्या 16 सेटचा वापर करतात.
रेखाचित्रांवर आधारित निर्दिष्ट लांबी कट करा; रस्ते वाहतुकीसाठी मानक पॅनेल (≤12m) कापले जातात, तर अतिरिक्त-लांब पटल विभागांमध्ये कापले जातात; कट केलेल्या ठिकाणी भविष्यातील गंज टाळण्यासाठी कट केलेल्या कडा कमी केल्या जातात आणि तणावमुक्त केल्या जातात.
प्रभावी कव्हरेजची रुंदी, बरगडी उंची आणि पॅनेलची जाडी आणि स्पॉट-चेक पेंट फिल्म आसंजन मोजा; इंटरलॉकिंग विंड-लोड क्षमता मानकांची पूर्तता करते हे सुनिश्चित करण्यासाठी स्टँडिंग-सीम पॅनेल अतिरिक्त सीम तन्य चाचणी घेतात.
वाहतूक स्क्रॅच टाळण्यासाठी पारदर्शक पीई संरक्षक फिल्म पॅनेलच्या पृष्ठभागावर लागू केली जाते; स्ट्रक्चरल इमारतींसाठी नालीदार स्टील रूफिंग पॅनेल क्रॉस-बंडल केलेले आहेत आणि घन लाकूड बेस ब्लॉक्सवर ठेवलेले आहेत; स्पेसिफिकेशन्स (प्रोफाइल प्रकार, लांबी, प्रोजेक्ट आयडी) बाहेरून स्प्रे-चिन्हांकित आहेत; आणि सागरी मालवाहतूक ऑर्डरसाठी, अतिरिक्त जलरोधक स्ट्रेच रॅप लागू केला जातो.
कलर-कोटेड स्टील मास्टर कॉइल कापल्यानंतर, सीएनसी बेंडिंग मशीन वापरून रिज कॅप्स, फ्लॅशिंग, गटर आणि एंड क्लोजर यांसारखे घटक तयार केले जातात; बेंड त्रिज्या बेंडिंग दरम्यान क्रॅक किंवा पेंट सोलणे टाळण्यासाठी पॅनेलच्या जाडीच्या तीन पटीने प्रमाणित केले जातात.
हॉट-डिप गॅल्वनाइज्ड सेल्फ-टॅपिंग स्क्रू, EPDM वॉशर, स्लाइडिंग ब्रॅकेट आणि सीलिंग टेप वैयक्तिकरित्या प्रकारानुसार पॅक केले जातात आणि छतावरील पॅनेलच्या समान बॅचमध्ये पाठवले जातात, ज्यामुळे ऍक्सेसरी कोटिंग्स आणि पेंट फिनिशमध्ये सुसंगतता सुनिश्चित होते.
|
पॅनेलचा प्रकार |
प्रभावी रुंदी |
लाटांची उंची |
फिक्सिंग पद्धत |
|
840 लॅप पॅनेल |
840 मिमी |
35 मिमी |
उघड स्व-ड्रिलिंग स्क्रू |
|
900 लॅप पॅनेल |
900 मिमी |
25 मिमी |
उघड स्व-ड्रिलिंग स्क्रू |
|
470 Standing Seam Panel |
470 मिमी |
65 मिमी |
लपविलेले स्लाइडिंग समर्थन |
|
475 स्टँडिंग सीम पॅनेल |
475 मिमी |
65 मिमी |
दृष्टीस निश्चित समर्थन |
सब्सट्रेट ग्रेड: TS280 (सामान्य क्षेत्र), TS350 (उच्च वारा दाब क्षेत्र)
तन्य शक्ती: 380 ~ 520MPa
थर्मल विस्तार गुणांक: 1.2×10⁻⁵/℃
पृष्ठभाग पेंट ड्राय फिल्म: PE 20-25μm, HDP 25-30μm, PVDF 25-35μm
संदर्भ वजन: 0.5mm=4.0kg/㎡, 0.6mm=4.8kg/㎡
वारा प्रतिरोध: Z purlin मजबुतीकरण सह 0.55~1.0kPa मूलभूत वारा दाब
स्लाइडिंग सपोर्ट स्लिप श्रेणी: ±25 मिमी
रॉक वूल पॅरामीटर: घनता 100-150kg/m³, वर्ग A अग्निरोधक
वाऱ्याचा दाब, बर्फाचा भार, गंज वर्ग आणि अग्निसुरक्षा कोड यासह स्थानिक प्रकल्प परिस्थितींवर आधारित—आम्ही छतावरील प्रोफाइल, कोटिंग्ज आणि इन्सुलेशन लेयर्ससाठी मोफत जुळणारे उपाय पुरवतो, ज्यामुळे वॉटरप्रूफिंग किंवा वाऱ्याच्या प्रतिकाराशी संबंधित भविष्यातील पुनर्कार्याचा धोका कमी होतो.
समुद्राच्या मालवाहतुकीसाठी विशेष आर्द्रता-पुरावा, हवाबंद पॅकेजिंगमध्ये सागरी मीठ फवारणी आणि पृष्ठभागाच्या विकृतीपासून होणारे नुकसान टाळण्यासाठी कोपरा संरक्षक आणि विभागीय पॅनेल वेगळे करणे समाविष्ट आहे.
दूरस्थ स्थापना मार्गदर्शन चीनी आणि इंग्रजी दोन्हीमध्ये प्रदान केले जाते; अंतर्देशीय भागांसाठी 15 वर्षांची सब्सट्रेट कोटिंगची वॉरंटी आणि किनारी भागांसाठी 8 वर्षे; विशिष्ट कोटिंगच्या सेवा जीवनावर आधारित पेंट फिनिश वॉरंटी; आणि बदली ॲक्सेसरीजचा आजीवन पुरवठा.
1 किनारी प्रकल्पांसाठी फ्लोरोकार्बन (PVDF) फिनिश अनिवार्य आहे का?
किनाऱ्यापासून 5 किमी अंतरावरील किंवा रासायनिक औद्योगिक उद्यानांमध्ये, PVDF फ्लोरोकार्बन फिनिशसह AZ275 सब्सट्रेट जोडणे अनिवार्य आहे; किना-यापासून 5-20km अंतरावर सौम्य मीठ स्प्रेसह, HDP (उच्च टिकाऊपणा पॉलिस्टर) फिनिशसह AZ275 सब्सट्रेट खर्च आणि दीर्घायुष्य संतुलित करण्यासाठी वापरला जाऊ शकतो.
2 स्ट्रक्चरल बिल्डिंगसाठी नालीदार स्टील रूफिंग पॅनेल वक्र स्पेस-फ्रेम छप्परांसाठी वापरता येईल का?
50m पेक्षा जास्त त्रिज्या असलेल्या वक्र छप्परांसाठी, 900-प्रकारचे लॅप्ड पॅनेल मर्यादित प्रमाणात वापरले जाऊ शकते; घट्ट त्रिज्या असलेल्या जटिल वक्र पृष्ठभागांसाठी, 470-प्रकारचे स्टँडिंग सीम पॅनेल लॅपच्या सांध्यातील विकृती, क्रॅक किंवा गळती टाळण्यासाठी अनिवार्य आहे.
3 वाष्प अवरोध आणि जलरोधक श्वासोच्छ्वास झिल्ली यापैकी एक निवडता येईल का?
ओलसरपणाचा धोका असलेल्या आतील भागांसाठी बाष्प अवरोध आणि पावसाच्या संपर्कात असलेल्या बाह्य भागांसाठी जलरोधक श्वासोच्छ्वास झिल्ली वापरा; उच्च आर्द्रता आणि वारंवार पाऊस असलेल्या प्रदेशांमध्ये, दोन्ही स्तर स्थापित करणे आवश्यक आहे, तर साध्या, कोरड्या गोदामांसाठी, दोन्ही पूर्णपणे वगळले जाऊ शकतात.
