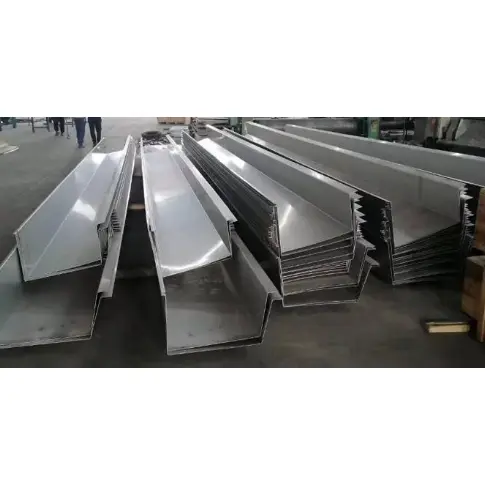

इमारतींसाठी स्टील छप्पर गटर प्रणाली

इमारतींसाठी स्टील रूफ गटर सिस्टीममध्ये छताच्या रंग-कोटेड स्टील पॅनल्समधून पावसाचे पाणी गोळा करण्यासाठी आणि डाउनपाइप्सद्वारे घराबाहेर निर्देशित करण्यासाठी ओव्हसवर ड्रेनेज कुंड असतात. ते हलके स्टील औद्योगिक प्लांट्स, स्पेस फ्रेम्स आणि जाळीदार शेल छप्परांसाठी ड्रेनेज सिस्टमचे आवश्यक घटक आहेत. उपलब्ध प्रकारांमध्ये फॅक्टरी-फिनिश कलर-कोटेड स्टील गटर, स्टेनलेस स्टील गटर आणि गॅल्वनाइज्ड स्टील शीटमधून साइटवर तयार केलेले गटर समाविष्ट आहेत; ते दुय्यम purlins किंवा स्टील cantilever beams eave करण्यासाठी सुरक्षित आहेत.

सिस्टम कॉन्फिगरेशन विहंगावलोकन

1. मुख्य कुंड शरीर

1) रंग-लेपित स्टील गटर: छप्पर म्हणून समान Al-Zn मिश्र धातु कोटेड बेस मटेरियल (AZ150/AZ275) वापरते; जाडी 0.6-1.0 मिमी; 200/250/300 मिमीची मानक उघडण्याची रुंदी; अंतर्देशीय औद्योगिक वनस्पतींसाठी मुख्य प्रवाहाची निवड.

2) 304 स्टेनलेस स्टील गटर: जाडी 0.7-1.2 मिमी; रासायनिक गंज जोखीम असलेल्या किनारी भाग आणि वातावरणासाठी डिझाइन केलेले.

3) साइटवर गॅल्वनाइज्ड स्टील गटर तयार केले: 1.2-2.0 मिमी हॉट-डिप गॅल्वनाइज्ड शीट साइटवर वाकलेली; लाँग-स्पॅन स्पेस फ्रेम्स आणि एक्स्ट्रा-लाँग इव्हसाठी योग्य.

2. लोड-बेअरिंग आणि फिक्सिंग घटक

गटर कंस (हॉट-डिप गॅल्वनाइज्ड फ्लॅट बार किंवा कोन लोखंड): 600-800 मिमी अंतराने; सी-सेक्शन कँटिलीव्हर purlins eave करण्यासाठी निश्चित;

Eave edge purlins आणि cantilever beams: गटर लोडला आधार द्या.

3. संयुक्त आणि वॉटरप्रूफिंग ॲक्सेसरीज

स्प्लिसिंग कॅप्स आणि एंड प्लेट्स (गटरच्या टोकांना सील करण्यासाठी);

बुटाइल वॉटरप्रूफ सीलिंग टेप, हवामान-प्रतिरोधक स्ट्रक्चरल सीलंट आणि ब्लाइंड रिवेट्स;

विस्तार सांधे: थर्मल विस्तार आणि आकुंचन सामावून घेण्यासाठी अतिरिक्त-लांब गटरसाठी अंदाजे प्रत्येक 12 मीटर स्थापित केले जातात.

4. डाउनस्पाउट सिस्टम घटक

१) रेनवॉटर हॉपर: पावसाचे पाणी वाहून नेण्यासाठी गटारच्या तळाशी वेल्डेड किंवा स्नॅप-फिट केलेले;

2) डाउनस्पाउट: पीव्हीसी पाईप / गॅल्वनाइज्ड स्टील पाईप / रंग-लेपित स्टील गोल पाईप (व्यास φ110, φ160);

3) पाईप क्लॅम्प्स, कोपर, कलेक्शन हॉपर आणि ग्राउंड-लेव्हल डिस्चार्ज कोपर.

5. रूफ एज फिनिशिंग ॲक्सेसरीज

इव्ह फ्लॅशिंग, गटर रिम ट्रिम, रूफ पॅनेल एक्स्टेंशन ट्रिम (वॉटर-स्टॉप), आणि गॅबल एंड फ्लॅशिंग; हे पावसाच्या पाण्याचा पूर्वप्रवाह टाळतात.

6. सहायक साहित्य

इन्सुलेशन (थंड प्रदेशात गोठवण्यापासून रोखण्यासाठी गटरच्या बाहेरील भागावर लागू) आणि बाष्प अवरोध टेप.

सामान्य कॉन्फिगरेशन योजना

1. मानक अंतर्देशीय कारखाना: AZ150 रंग-कोटेड स्टील गटर + गॅल्वनाइज्ड कंस + PVC110 डाउनस्पाउट + ब्यूटाइल सीलेंट

2. पावसाळी नदीकिनारी कारखाना: AZ275 (उच्च झिंक कोटिंग) रंग-कोटेड स्टील गटर + गॅल्वनाइज्ड फिटिंग्ज + अतिरिक्त विस्तार सांधे

3. कोस्टल / केमिकल प्लांट स्पेस-फ्रेम छप्पर: 304 स्टेनलेस स्टील गटर + स्टेनलेस स्टील डाउनस्पाउट सिस्टम + फ्रीझ संरक्षणासाठी बाह्य इन्सुलेशन

अँटी-गंज कॉन्फिगरेशन

1. इमारतींसाठी रंग-लेपित स्टील रूफ गटर प्रणाली: अंतर्देशीय भागांसाठी AZ150, किनारी भागांसाठी AZ275;

2. स्टेनलेस स्टील: ग्रेड 304; कंस एकसमान हॉट-डिप गॅल्वनाइज्ड (कोटिंग जाडी ≥80μm) आहेत.

मुख्य फायदे काय आहेत?

I. हलके; मुख्य स्टील संरचनेवरील भार वाढवत नाही

रंग-लेपित स्टील किंवा स्टेनलेस स्टील गटर पातळ-मापक सामग्रीपासून तयार होतात आणि कास्ट-इन-प्लेस काँक्रिट इव्हज गटरपेक्षा खूपच कमी वजनाचे असतात. मोठ्या स्टील कॉलम्स किंवा रिंग बीमची आवश्यकता नसताना ते थेट ईव्ह पर्लिनमध्ये सुरक्षित केले जाऊ शकतात, ज्यामुळे मुख्य स्टील स्ट्रक्चरच्या खर्चात बचत होते. ते पोर्टल कडक फ्रेम्स, स्पेस फ्रेम्स आणि जाळीदार शेल्ससह विविध लांब-स्पॅन स्टील रूफिंग सिस्टमसाठी योग्य आहेत.

II. जलद बांधकाम, कोरडे असेंब्ली आणि लहान प्रकल्प कालावधी

फॉर्मवर्क, कास्टिंग आणि प्लास्टरिंग यांसारख्या ओल्या प्रक्रिया काढून टाकून फॅक्टरी-फिनिश गटरचे भाग रिवेट्स आणि सीलबंद सांधे वापरून साइटवर एकत्र केले जातात. एक्स्ट्रा-लाँग इव्ह्सची जलद सेगमेंटेड स्थापना छप्पर पूर्ण करण्याचा टप्पा लक्षणीयरीत्या कमी करते, तर काँक्रीट गटरांना बराच काळ बरा करणे आवश्यक असते आणि ते हवामानावर अवलंबून असतात.

III. उत्कृष्ट वॉटरप्रूफिंग अखंडता आणि कमी गळतीचा धोका

1. पॅनेल एकात्मिक बेंडिंगद्वारे तयार केले जातात, पॅनेलच्या मुख्य भागामध्ये कोणतेही शिवण नाहीत याची खात्री करून; जॉइंट्समध्ये ट्रिपल-वॉटरप्रूफिंग सिस्टम आहे: ब्यूटाइल सीलिंग टेप, हवामान-प्रतिरोधक सीलंट आणि रिवेट्स.

2. एकात्मिक विस्तार सांधे थर्मल विस्तार आणि आकुंचन सामावून घेतात, थर्मल तणावामुळे लांब गटरमध्ये क्रॅक आणि गळती रोखतात; काँक्रीट गटर फुटणे, सांधे निकामी होणे आणि त्यानंतर गळती होण्याची शक्यता असते.

IV. लवचिक साहित्य प्रतवारी; विविध वातावरणास अनुकूल हवामान आणि गंज प्रतिकार

अंतर्देशीय: AZ150 Al-Zn लेपित रंग स्टील; पावसाळी नदीकाठचे क्षेत्र: AZ275 (उच्च झिंक कोटिंग);

कोस्टल/केमिकल झोन: 304 स्टेनलेस स्टील. साहित्य कोरडे, पावसाळी आणि मीठ-स्प्रे वातावरणासाठी तयार केले आहे, जे 8-25 वर्षे सेवा आयुष्य देते.

V. उच्च डिझाइन अनुकूलता; अनियमित ओरी साठी योग्य

सानुकूल वाकणे वक्र जाळीदार कवच, पंखा-आकाराचे ओरी, आणि व्हेरिएबल-रुंदीचे गॅबल्स, गोलाकार किंवा अनियमित छतांना सहज पूरक बनविण्यास अनुमती देते; याउलट, अनियमित काँक्रीट गटर बांधणे महाग आणि कठीण आहे.

सहावा. सोपी पोस्ट-इंस्टॉलेशन देखभाल

एकल गटर विभाग बदलून आणि रिसीलिंग करून स्थानिकीकृत गळती निश्चित केली जाऊ शकते; उघडण्यायोग्य डिझाइनमुळे जमा झालेला मलबा सहज काढता येतो; पोलाद सामग्री पुनर्वापर करण्यायोग्य आहे आणि सुविधेच्या नूतनीकरणादरम्यान नष्ट केली जाऊ शकते आणि पुन्हा वापरली जाऊ शकते.

VII. गुळगुळीत निचरा; गुळगुळीत आतील भिंती गाळ जमा होण्यास प्रतिबंध करतात

कोल्ड-रोल्ड फॉर्मिंग गुळगुळीत, सपाट आतील भिंती सुनिश्चित करते ज्या चिखल आणि काजळी जमा होण्यास प्रतिकार करतात; पावसाच्या पाण्याचा जलद प्रवाह आणि अतिवृष्टीदरम्यान (उग्र काँक्रीट वाहिन्यांच्या तुलनेत) उत्तम निचरा क्षमता यामुळे छतावर ओव्हरफ्लो आणि बॅकफ्लोचा धोका कमी होतो.

आठवा. नियंत्रित खर्च

स्टँडर्ड स्टील रूफ गटर सिस्टमची एकूण किंमत कास्ट-इन-प्लेस काँक्रीट गटरपेक्षा कमी आहे, अतिरिक्त-लांब, मोठ्या-स्पॅन स्पेस फ्रेम छतासाठी आणखी आर्थिक फायदे आहेत.

मुख्य भिन्नता कोणते आहेत?

I. स्टील स्ट्रक्चर्सशी सुसंगत लाइटवेट डिझाइन

पातळ-भिंतीच्या रंगाचे स्टील किंवा स्टेनलेस स्टीलचे गटर अत्यंत हलके असतात; मोठ्या स्टील कॉलम्स किंवा फाउंडेशनची आवश्यकता नसताना फक्त ईव्ह पर्लिन किंवा ब्रॅकेट वापरून ते निलंबित केले जाऊ शकतात. ते स्पेस फ्रेम्स, जाळीदार कवच आणि लाँग-स्पॅन लाइट स्टीलच्या छतासाठी पसंतीचे पर्याय आहेत. याउलट, काँक्रीट गटरमध्ये प्रचंड मृत भार पडतो आणि अतिरिक्त काँक्रीट रिंग बीमची आवश्यकता असते, ज्यामुळे नागरी बांधकाम खर्चात लक्षणीय वाढ होते.

II. ड्राय असेंब्ली आणि रॅपिड इन्स्टॉलेशन

गटर हे फॅक्टरी-फॅब्रिकेटेड असतात विशिष्ट लांबीसाठी आणि ब्लाइंड रिव्हट्स आणि सीलंट वापरून साइटवर एकत्र केले जातात, ज्यामुळे फॉर्मवर्क, ओतणे, प्लास्टरिंग किंवा क्युरिंगची आवश्यकता नाहीशी होते. हजारो चौरस मीटर पसरलेल्या फॅक्टरी इमारतींसाठी ईव्ह इंस्टॉलेशन्स काही दिवसांत पूर्ण होऊ शकतात. काँक्रीट गटर तापमान आणि हवामानामुळे (पाऊस/बर्फ) मर्यादित असतात आणि त्यांना दीर्घकाळ बरा होण्याचा कालावधी लागतो, परिणामी बांधकामाच्या वेळेत लक्षणीय फरक पडतो.

III. उच्च जलरोधक विश्वसनीयता आणि थर्मल विस्तार/आकुंचन प्रतिरोध

1. गटरमध्ये अखंड, अखंडपणे वाकलेली शरीरे असतात ज्यात फक्त विभागांमध्ये सांधे असतात. थर्मल विस्तार आणि आकुंचन यामुळे क्रॅक होण्याचे धोके दूर करण्यासाठी सिस्टम ब्यूटाइल टेप, हवामान-प्रतिरोधक सीलंट आणि विस्तार सांधे वापरतात.

2. थर्मल विस्तार, आकुंचन आणि सेटलमेंटमुळे काँक्रीट गटर क्रॅक, गळती आणि सांधे निकामी होण्याची शक्यता असते. पीव्हीसी गटर कमी तापमानात ठिसूळ होतात आणि तडे जातात, तर उच्च तापमानात विकृत होतात आणि बुडतात.

IV. प्रदेश-विशिष्ट संक्षारण प्रतिरोधासाठी सामग्रीची प्रतवारी

AZ150 Al-Zn कोटेड स्टील (अंतर्देशीय) आणि AZ275 हाय-झिंक कोटेड स्टील (पावसाळी क्षेत्र) ते 304 स्टेनलेस स्टील (कोस्टल/केमिकल झोन) पर्यंतचे पर्याय आहेत, जे 5 ते 25 वर्षे सेवा आयुष्य देतात. विटांच्या गटारांसारखे पर्याय फुलणे आणि हवामानामुळे त्रस्त आहेत, काँक्रीट सहजपणे कोसळते आणि UV एक्सपोजरमध्ये मानक PVC कमी होते.

V. अनियमित छप्परांसाठी उच्च फॉर्मेबिलिटी

ऑन-साइट बेंडिंग वक्र इव्स (जाळीदार कवच), फॅन-आकाराचे गॅबल्स आणि व्हेरिएबल-सेक्शन इव्ह्स फिट करण्यासाठी सानुकूलित करण्यास अनुमती देते. काँक्रीट किंवा विटांपासून अनियमित गटर बांधणे अवघड आणि खर्चिक आहे.

सहावा. कार्यक्षम ड्रेनेजसाठी गुळगुळीत आतील भिंती

कोल्ड-रोल्ड फॉर्मिंग गुळगुळीत आतील भिंती सुनिश्चित करते ज्या गाळ जमा होण्यास प्रतिकार करतात, मुसळधार पावसाच्या दरम्यान विनाअडथळा निचरा सुनिश्चित करतात आणि छतामध्ये पाण्याच्या प्रवाहाचा धोका कमी करतात. काँक्रीट आणि विटांच्या गटारांमध्ये खडबडीत आतील भाग असतात जे गाळ अडकवतात, ज्यामुळे ते अडकून पडण्याची आणि ओव्हरफ्लो होण्याची शक्यता असते.

VII. देखभाल आणि विघटन मध्ये फायदे

स्थानिकीकृत गळतींना पुन्हा सीलिंग आणि दुरुस्तीसाठी केवळ विशिष्ट विभागाचे विघटन आवश्यक आहे; कारखान्याच्या नूतनीकरणासाठी, प्रणाली पूर्णपणे मोडून टाकली जाऊ शकते आणि पुन्हा वापरली जाऊ शकते आणि स्टील सामग्री मूल्यासाठी पुनर्वापर केली जाऊ शकते. याउलट, खराब झालेले काँक्रीट किंवा विटांचे गटर काढून टाकून पुनर्बांधणी करणे आवश्यक आहे, ज्यामुळे बांधकामाचा महत्त्वपूर्ण कचरा निर्माण होईल जो पुन्हा वापरला जाऊ शकत नाही.

आठवा. थकबाकी खर्च-प्रभावीता

इमारतींसाठी स्टील रूफ गटर प्रणालीची एकूण किंमत कास्ट-इन-प्लेस काँक्रिट गटरपेक्षा कमी आहे; हे स्टेनलेस स्टील गटर आणि सानुकूल स्टोन चॅनेलवर मोठ्या खर्चाचा फायदा देते.

मानक उत्पादन प्रक्रिया

I. कच्च्या मालाची तपासणी

1. इमारतींसाठी रंग-लेपित स्टील रूफ गटर प्रणाली: AZ150/AZ275 Al-Zn कोटेड कॉइल्स, जाडी 0.6–1.0mm;

2. स्टेनलेस स्टील: 304 स्टेनलेस स्टील कॉइल, 0.7–1.2 मिमी; जाडी, कोटिंग आणि पेंट फिल्म सत्यापित करा; पृष्ठभाग स्क्रॅच आणि गंजमुक्त असल्याची खात्री करा.

II. Uncoiling आणि slitting

गटरच्या विकसित रुंदीनुसार अनकोइलर → स्लिट रेखांशावर स्टील कॉइल लोड करा; कॉइलच्या टोकांमधून सदोष सामग्री काढून टाका.

III. वाकणे आणि तयार करणे

1. सीएनसी बेंडिंग मशीनमध्ये अरुंद पट्ट्या फीड करा; रेखाचित्रांनुसार मानक यू-आकाराच्या गटर प्रोफाइलमध्ये वाकणे (मानक उघडण्याची रुंदी: 200/250/300 मिमी);

2. एकात्मिक वाकणे द्वारे स्थापना; गटर बॉडीला मध्यवर्ती शिवण नसतात आणि कोपरा त्रिज्या गुळगुळीत असतात.

IV. फिटिंग फॅब्रिकेशन समाप्त करा

त्याच कच्च्या मालापासून कापून घ्या: बेंड आणि फॉर्म एंड कॅप्स, एक्सपेन्शन जॉइंट कव्हर्स, रेनवॉटर हॉपर कनेक्शन प्लेट्स आणि फ्लॅशिंग घटक.

व्ही. होल कटिंग

पावसाच्या पाण्याच्या आउटलेटसाठी सीएनसी-कट छिद्रे; त्यानंतरच्या हॉपर असेंब्लीसाठी कडा गुळगुळीत आणि बुरशी मुक्त असल्याची खात्री करा.

सहावा. उत्पादन तपासणी समाप्त

1. चॅनेल उघडण्याची रुंदी, खोली आणि वाकलेली परिमाणे मोजा;

2. डेंट्स किंवा क्रॅकसाठी पेंट/स्टेनलेस स्टीलच्या पृष्ठभागाची तपासणी करा; कोणत्याही गैर-अनुरूप वस्तू पुन्हा काम करा.

VII. पॅकेजिंग

वैयक्तिक गटर संरक्षक फिल्ममध्ये गुंडाळा → श्रेणीनुसार लाकडी पॅलेटवर स्टॅक; तपशील, साहित्य आणि लांबीसह लेबल; टोकाच्या टोप्या आणि कंस स्वतंत्रपणे बॉक्समध्ये पॅक करा.

आठवा. सहायक घटकांची प्रक्रिया

1. गटर कंस: हॉट-डिप गॅल्वनाइज्ड फ्लॅट बार किंवा अँगल स्टीलचे कटिंग आणि वाकणे;

2. डाउनपाइप्स, कोपर आणि पाईप क्लॅम्प्स: आकारानुसार कटिंग आणि प्रक्रिया करणे.

IX. ऑन-साइट स्थापना आणि विधानसभा

1. 600-800 मिमी अंतरासह ओरींवर गॅल्वनाइज्ड कंस स्थापित करा;

2. गटर विभागांची स्थिती; ओव्हरलॅप जॉइंट्सवर, ब्यूटाइल सीलिंग टेप लावा, ब्लाइंड रिव्हट्ससह सुरक्षित करा आणि हवामान-प्रतिरोधक सीलंटसह बाह्य सील करा;

3. अतिरिक्त-लांब विभागांसाठी विस्तार सांधे स्थापित करा; रेन वॉटर हॉपर आणि डाउनपाइप्स स्थापित करा;

4. गटरच्या आतील बाजूस छताचे पटल वाढवा; वॉटरटाइट सील सुनिश्चित करण्यासाठी ईव्ह फ्लॅशिंग/ट्रिम स्थापित करा.

X. प्रक्रियेतील मुख्य फरक: रंग-लेपित स्टील वि. स्टेनलेस स्टील

कलर-लेपित स्टील: तयार झाल्यानंतर अँटी-गंज उपचार नाही; फॅक्टरी-लागू कोटिंग/पेंट फिनिशवर अवलंबून आहे;

स्टेनलेस स्टील: वाकणे दरम्यान स्क्रॅचिंग प्रवण; संपूर्ण प्रक्रियेदरम्यान वापरली जाणारी संरक्षक फिल्म; गंज टाळण्यासाठी साइटवर वेल्ड सीलबंद केले जातात.

मुख्य कार्यप्रदर्शन पॅरामीटर्स

I. बेस मटेरियल पॅरामीटर्स

1. इमारतींसाठी स्टील रूफ गटर प्रणाली (अल-झेडएन कोटेड स्टील)

कोटिंग: AZ150 g/m² (अंतर्देशीय); AZ275 g/m² (किनारी/उच्च-पावसाचे क्षेत्र)

सामान्य जाडी: 0.6, 0.7, 0.8, 1.0 मिमी

कोटिंग प्रकार: PE/HDP/PVDF (छतावरील पॅनेल कोटिंग मानकांशी जुळणारे)

2. 304 स्टेनलेस स्टील गटर (कोस्टल/केमिकल इंडस्ट्री ऍप्लिकेशन्स)

साहित्य: 06Cr19Ni10 (304)

सामान्य जाडी: 0.7, 0.9, 1.0, 1.2 मिमी

II. गटर परिमाणे (उद्योग मानक)

1. शीर्ष उघडण्याची रुंदी: 200/250/300 मिमी (सर्वात सामान्य); विनंती केल्यावर उपलब्ध नसलेले आकार;

2. गटर खोली: 120-180 मिमी;

3. मानक कारखाना लांबी: 3m, 4m, 6m; अतिरिक्त-लांब विभाग साइटवर एकत्र केले.

III. सहायक घटकांसाठी पॅरामीटर्स

1. गॅल्वनाइज्ड कंस: Q235 स्टील, हॉट-डिप गॅल्वनाइज्ड; जाडी 3.0-5.0 मिमी; स्थापना अंतर 600-800 मिमी;

2. विस्तार सांधे: साधारणपणे प्रत्येक 10-12 मीटर स्थापित; विस्तार भत्ता ±25 मिमी;

3. डाउनपाइप सिस्टम: डाउनपाइपसह जोडलेले पावसाचे पाणी हॉपर (व्यास φ100, φ160; पीव्हीसी, रंग-कोटेड स्टील किंवा स्टेनलेस स्टीलमध्ये उपलब्ध).

IV. सीलिंग साहित्य पॅरामीटर्स

1. बुटाइल वॉटर-स्टॉप टेप: रुंदी 15/20 मिमी; तापमान प्रतिकार -40°C ते 90°C;

2. हवामान-प्रतिरोधक सिलिकॉन सीलेंट: आउटडोअर ग्रेड; यूव्ही-प्रतिरोधक आणि जलरोधक.

V. ड्रेनेज लोड आणि मृत वजन

1. संदर्भ मृत वजन: 0.8 मिमी ≈ 6.4 kg/m; 1.0 मिमी ≈ 8.0 kg/m;

2. ड्रेनेज क्षमता: 250 मिमी (रुंदी) × 150 मिमी (खोली) गटर ≈ 0.028 m³/m; मानक अतिवृष्टीच्या निचरा साठी पुरेसे.

सहावा. गंज संरक्षण झोन

1. AZ150+PE: कोरड्या अंतर्देशीय कारखाना इमारती; सेवा जीवन 8-10 वर्षे;

2. AZ275+HDP: पावसाळी नदीकाठचे क्षेत्र; सेवा जीवन 12-18 वर्षे;

3. 304 स्टेनलेस स्टील: किनारी भाग (मीठ स्प्रे) आणि रासायनिक वनस्पती झोन; सेवा आयुष्य 20+ वर्षे.
