क्षैतिज स्ट्रक्चरल स्टील ब्रेसिंग सिस्टम

"X" (क्रॉस) कॉन्फिगरेशनमध्ये छताच्या बीमच्या वरच्या किंवा खालच्या फ्लँजच्या समतल भागामध्ये स्थापित, क्षैतिज स्ट्रक्चरल स्टील ब्रेसिंग सिस्टम औद्योगिक इमारतींच्या स्थानिक स्थिरतेसाठी महत्त्वपूर्ण आहेत. ते कॉम्प्रेशनच्या ऐवजी प्रामुख्याने तणावात कार्य करतात आणि छताची पार्श्व प्रतिकार प्रणाली तयार करण्यासाठी टाय रॉड आणि गुडघ्याच्या कंसाच्या संयोगाने कार्य करतात.

1. उत्पादन कार्ये

गॅबल भिंती आणि क्षैतिज भूकंपाच्या शक्तींमधून वाऱ्याचा भार स्तंभाच्या शीर्षस्थानी असलेल्या टाय रॉड्सवर हस्तांतरित करतो, त्यानंतर त्यांना इंटर-कॉलम ब्रेसिंग आणि पायामध्ये वाहतो; छतावरील स्टील बीमचे पार्श्व विस्थापन प्रतिबंधित करते, संपूर्ण पार्श्व टिपिंग किंवा छताच्या संरचनेची अस्थिरता प्रतिबंधित करते.

2. सामान्य साहित्य

1). मानक अनुप्रयोग: समान-लेग एंगल स्टील (L50×5, L63×5, L70×6);

2). लांब-स्पॅन, जड-भार, किंवा भूकंप-प्रतिरोधक सुविधा: लहान-व्यासाचे वर्तुळाकार पोकळ विभाग (CHS); हेवी-लोड ऍप्लिकेशन्ससाठी Q355B वापरलेले मानक सामग्री Q235B आहे.

3. स्थापना स्थाने

एक कडक स्ट्रक्चरल डायाफ्राम तयार करण्यासाठी छताच्या शेवटच्या खाडीत आणि बेज फ्लँकिंग विस्तार सांधे स्थापित केले जातात.

मानक फॅक्टरी-सप्लाय कॉन्फिगरेशन

1. मुख्य ब्रेसिंग घटक

क्रॉस-ब्रेसिंग सदस्य (अँगल स्टील किंवा सीएचएस) वैयक्तिकरित्या फॅब्रिकेटेड युनिट्स म्हणून पुरवले जातात; एकाच खाडीमध्ये तिरपे पार करणाऱ्या सदस्यांची जोडी एक संपूर्ण क्षैतिज ब्रेसिंग सेट बनवते.

2. कनेक्शन ॲक्सेसरीज समाप्त करा

1. एंड कनेक्शन प्लेट्स: 8-14 मिमी स्टील प्लेट्स फॅक्टरी-ब्रेसिंग मेंबरच्या दोन्ही टोकांना वेल्डेड केल्या जातात, ज्यामध्ये स्टील बीम फ्लँजला बोल्ट करण्यासाठी प्री-ड्रिल्ड बोल्ट होल असतात;

2. सेंट्रल क्रॉस-स्प्लिस प्लेट: "X" कॉन्फिगरेशनच्या छेदनबिंदूवर एक सामायिक स्प्लिस प्लेट, जिथे दोन कर्णरेषा ओव्हरलॅप होतात आणि सुरक्षित असतात.

3. जुळणारे फास्टनर्स

सामान्य वापरासाठी मानक ग्रेड 4.8 बोल्ट (M16/M20); भूकंप-प्रतिरोधक संरचना किंवा ओव्हरहेड क्रेनच्या गृहनिर्माण सुविधांसाठी ग्रेड 8.8 उच्च-शक्तीचे बोल्ट (फ्लॅट वॉशर आणि स्प्रिंग वॉशरसह).

4. गंज संरक्षण तपशील

1). मानक: St3 मॅन्युअल पृष्ठभागाची तयारी + प्राइमर आणि टॉपकोट (ड्राय फिल्मची जाडी: 60-90 μm);

2). संक्षारक औद्योगिक क्षेत्रे / किनारी प्रदेश: संपूर्ण हॉट-डिप गॅल्वनाइजिंग.

5. फायर प्रोटेक्शन स्पेसिफिकेशन्स

नेमलेल्या फायर कंपार्टमेंटमध्ये 0.5-तास रेट केलेल्या पातळ-फिल्म इंट्यूमेसेंट फायर-रिटार्डंट कोटिंगचा वापर; केवळ अग्निसुरक्षा आवश्यकता नसलेल्या क्षेत्रांसाठी गंजरोधक उपचार.

क्षैतिज स्ट्रक्चरल स्टील ब्रेसिंग सिस्टमसाठी मानक पूर्ण समाधाने

1. पारंपारिक कोन स्टील क्षैतिज ब्रेसिंग: कोन स्टील मुख्य सदस्य + एंड कनेक्शन प्लेट्स + इंटरमीडिएट स्प्लिस प्लेट्स + अँटी-कॉरोझन ट्रीटमेंट + मॅचिंग बोल्ट

2. हेवी-ड्यूटी सर्कुलर होलो सेक्शन (CHS) क्षैतिज ब्रेसिंग: CHS सदस्य + जाड एंड प्लेट्स + क्रूसीफॉर्म गसेट प्लेट्स + उच्च-शक्तीचे बोल्ट

3. सरलीकृत लाइट-ड्यूटी ब्रेसिंग: सडपातळ कोन स्टील, जाड स्टिफनर्स नाही; सामान्यत: लहान हलक्या-स्टील औद्योगिक इमारतींसाठी वापरले जाते

उत्पादन एकत्रीकरण

क्षैतिज ब्रेसिंग (ट्रान्सव्हर्स विंड रेझिस्टन्स) + टाय रॉड्स (रेखांशाचा ताण कनेक्शन) + गुडघा ब्रेसेस (बीमसाठी पार्श्व संयम) एकात्मिक, स्थिर छप्पर ब्रेसिंग सिस्टम तयार करतात. मुख्य फायदे

1. क्षैतिज शक्तींचा प्रभावीपणे प्रतिकार करते, संपूर्ण छताला हलणे किंवा सरकणे प्रतिबंधित करताना मजबूत वारा आणि भूकंपाचा प्रतिकार प्रदान करते.

2. फ्रेमच्या घटकांमधील अंतर घट्ट करते, स्टील बीम आणि purlins च्या चुकीचे संरेखन किंवा विकृतीकरण प्रतिबंधित करते.

3. सोयीस्कर बांधकाम सुलभ करून लवचिक इंस्टॉलेशन लेआउटसह एक साधी संरचनात्मक डिझाइन वैशिष्ट्यीकृत करते.

4. मजबूत, उच्च-तन्य सामग्रीपासून बनविलेले जे दीर्घकालीन वापरामुळे सैल किंवा विकृत होण्यास प्रतिकार करते.

5. सर्वसमावेशक अँटी-गंज उपचार घेते, बाहेरच्या किंवा उघडी झालेल्या औद्योगिक सुविधांसाठी उच्च टिकाऊपणा सुनिश्चित करते.

6. अत्यंत सुसंगत; पूर्ण स्टील स्ट्रक्चरल सिस्टीमसह उत्तम प्रकारे समाकलित होते, जसे की पोर्टल कडक फ्रेम्स आणि दीर्घ-कालावधीच्या औद्योगिक इमारती.

रूफ हॉरिझॉन्टल ब्रेसिंगची विशिष्ट वैशिष्ट्ये

I. अद्वितीय संरचनात्मक कार्यप्रदर्शन फायदे

1. क्षैतिज स्ट्रक्चरल स्टील ब्रेसिंग सिस्टम एक्स-आकाराच्या क्रॉस-कॉन्फिगरेशनचा वापर करते जे विशेषतः पार्श्व क्षैतिज शक्ती प्रसारित करण्यासाठी डिझाइन केलेले आहे. हे दिशाहीन लोडिंग अंतर्गत कार्य करते—केवळ तणावात कार्य करते आणि कॉम्प्रेशनमध्ये नाही—परिणामी एक लहान लोड मार्ग आणि उच्च एकूण कडकपणा. याउलट, टाय रॉड्स रेखांशाचा अक्षीय सदस्य आहेत जे अनुदैर्ध्य हालचाली मर्यादित करतात परंतु पार्श्व शक्तींचा प्रतिकार करू शकत नाहीत; गुडघ्यावरील ब्रेसेस आणि सॅग रॉड्स केवळ purlins आणि स्टील बीमसाठी स्थानिक संयम प्रदान करतात आणि इमारतीचा एकंदर आडवा भार सहन करू शकत नाहीत.

2. हे विशिष्ट खाडीत ब्रेसिंग केंद्रित करून, वैयक्तिक कठोर फ्रेम्सला एकसंध, कठोर छताच्या संरचनेत प्रभावीपणे जोडून एक कठोर छप्पर डायाफ्राम तयार करते. गॅबलच्या टोकापासून वाऱ्याचा भार ब्रेसिंग आणि टाय रॉडद्वारे स्तंभ आणि पायापर्यंत वेगाने प्रसारित केला जातो. हे बाजूकडील छताची अस्थिरता रोखण्यासाठी एक मुख्य घटक म्हणून काम करते—अशी क्षमता ज्यामध्ये इतर उपकरणे नसतात.

II. साहित्य निवड आणि किंमत हायलाइट्स

1. प्राथमिक सामग्री सामान्यत: समान-लेग एंगल स्टील असते, जी सहज उपलब्ध आणि किफायतशीर असते. अँगल स्टील ही एक मानक बाजारपेठेतील वस्तू आहे जी कापण्यास आणि जोडणे सोपे आहे; राऊंड-ट्यूब टाय रॉड्स किंवा लोड-बेअरिंग स्टील बीमच्या तुलनेत, ते कमी सामग्री वापरते, मोठ्या प्रमाणात स्थापनेसाठी खर्च व्यवस्थापित ठेवते. याउलट, सानुकूल बॉक्स गर्डर्स किंवा एच-बीम घटकांना जास्त खर्च येतो आणि ते ब्रेसिंग म्हणून मोठ्या प्रमाणात वापरण्यासाठी अयोग्य असतात.

2. सामग्रीची निवड विशिष्ट गरजांनुसार श्रेणीबद्ध केली जाते: सामान्य प्रकाश-स्टील औद्योगिक इमारतींसाठी मानक कोन स्टीलचा वापर केला जातो, तर लांब-स्पॅन, भूकंप-प्रतिरोधक, किंवा क्रेन-सुसज्ज सुविधांसाठी लहान गोल-ट्यूब ब्रेसिंगचा वापर केला जातो. हे लवचिक लोड जुळण्यास अनुमती देते आणि सामग्रीचा अपव्यय टाळते.

III. बांधकाम आणि स्थापना हायलाइट्स

1. स्प्लिट प्रीफेब्रिकेशन आणि ऑन-साइट बोल्टिंग; मानक सदस्यांसाठी साइटवर वेल्डिंग आवश्यक नाही. फॅक्टरी-प्रीफेब्रिकेटेड सदस्यांमध्ये क्रुसिफॉर्म जॉइंट्सवर जलद ऑन-साइट बोल्ट असेंब्लीसाठी एंड कनेक्शन प्लेट्स असतात; तथापि, काही तणाव सदस्यांना साइटवर ड्रिलिंग आणि वेल्डिंगची आवश्यकता असते, परिणामी बांधकाम कार्यक्षमता कमी होते.

2. मॉड्यूलर, प्रमाणित घटक संच. सिंगल-स्पॅन ब्रेसिंग सेट एकसमान भोक व्यास आणि अदलाबदल करण्यायोग्य बोल्टसह मोठ्या प्रमाणात उत्पादित केले जातात, इन्व्हेंटरी स्टॉकिंग आणि साइटवर बदलणे किंवा देखभाल सुलभ करतात.

IV. सिस्टम कॉन्फिगरेशन आणि फरक

1. पार्श्व स्थिरता क्षैतिज ब्रेसिंगवर अवलंबून असते, तर रेखांशाची स्थिरता कठोर टाय रॉडवर अवलंबून असते; दोन कार्ये एकमेकांना पूरक आहेत आणि अपरिहार्य आहेत:

क्षैतिज ब्रेसिंग: बाजूकडील वारा आणि भूकंपाचा प्रतिकार प्रदान करते; विशिष्ट खाडींमध्ये स्थापित.

अनुदैर्ध्य टाय रॉड्स: सतत अनुदैर्ध्य टायिंग प्रदान करा; संपूर्ण संरचनेत वितरित. इव्ह ब्रेसेस आणि सॅग रॉड हे इमारतीच्या लिफाफाशी संबंधित किरकोळ घटक आहेत आणि ते प्राथमिक पार्श्व बल-प्रतिरोधक प्रणालीमध्ये भाग घेत नाहीत.

1. स्टील बीमच्या विमानाबाहेरील बकलिंगला प्रतिबंधित करते, गणनासाठी प्रभावीपणे विमानाबाहेरची लांबी कमी करते; मुख्य बीम क्रॉस-सेक्शन ऑप्टिमाइझ करते आणि स्टीलची बचत करते.

V. गंजरोधक फायदे

अँगल स्टील सदस्यांना नियमित आकार असतो, ज्यामुळे गंज काढणे, पेंटिंग करणे आणि हॉट-डिप गॅल्वनाइजिंग सोयीस्कर होते. ओपन-प्रोफाइल चॅनेल स्टीलच्या तुलनेत, कमी दुर्गम कोपरे आहेत, ज्यामुळे अधिक कसून अँटी-गंज उपचार करणे शक्य होते.

सहावा. उत्पादन स्थिती आणि फरक

1. क्षैतिज ब्रेसिंग: बाजूकडील प्रतिकार; विशिष्ट बेजमध्ये एक्स-आकाराचे लेआउट; प्राथमिक संरचनात्मक स्थिरता घटक.

2. टाय रॉड्स: अनुदैर्ध्य टायिंग; सतत लेआउट; तणाव आणि कॉम्प्रेशन दोन्हीचा प्रतिकार करण्यास सक्षम.

3. इव्ह ब्रेसेस / सॅग रॉड्स: purlins आणि किरकोळ बीम साठी स्थानिक मजबुतीकरण; लिफाफा संरचनात्मक घटक.

मानक फॅब्रिकेशन प्रक्रिया

1. कच्चा माल स्वीकारणे

मुख्य सामग्री: Q235B गोल स्टील. सामग्री गुणवत्ता प्रमाणपत्रे सत्यापित करा; वाकणे, क्रॅक आणि गंज तपासा (वाकणे सहनशीलतेपेक्षा जास्त असल्यास सरळ करा); स्टोरेजमध्ये प्रवेश केल्यावर ऍक्सेसरी स्टील प्लेट्स (लग प्लेट्स) तपासा.

2. लांबीचे कटिंग

ॲब्रेसिव्ह सॉ किंवा सीएनसी सॉ वापरून रेखांकन वैशिष्ट्यांसाठी गोल स्टील कट करा; कट टोके गुळगुळीत दळणे आणि burrs काढा.

3. प्रक्रिया समाप्त करा (दोन सामान्य पद्धती)

पर्याय ① थ्रेडिंग (ऑन-साइट बोल्ट कनेक्शन)

गोल स्टील बारच्या दोन्ही टोकांवर बाह्य धागे रोल-थ्रेड; धाग्याची लांबी नट आणि बॅकिंग प्लेट असेंबली भत्ता सामावून घेणे आवश्यक आहे; नुकसान टाळण्यासाठी थ्रेड्सवर तात्पुरते संरक्षण लागू करा.

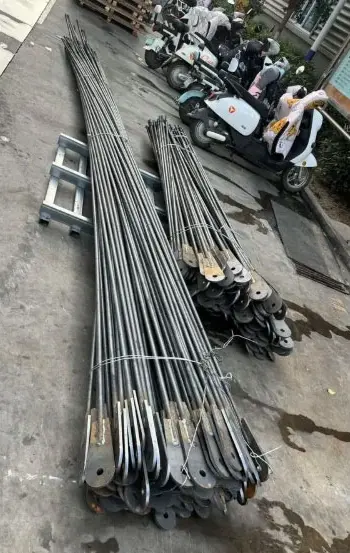

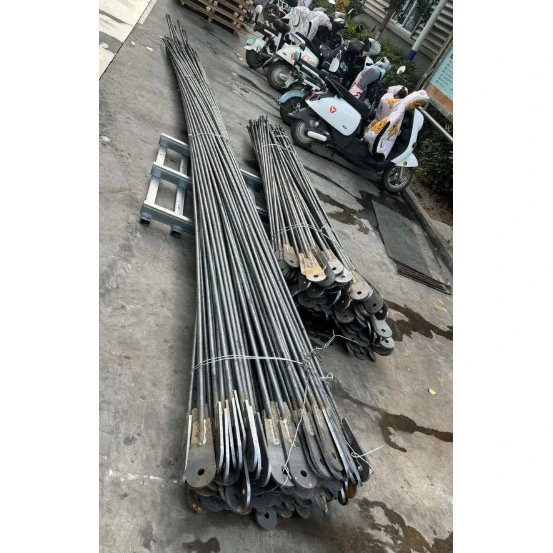

पर्याय ② वेल्डेड लग प्लेट (बोल्टेड बीम-टू-कॉलम कनेक्शन)

गोल स्टील बारच्या दोन्ही टोकांवर वेल्ड कनेक्शन प्लेट्स/लग्स; अलाइनमेंटसाठी जिग आणि पोझिशनिंगसाठी टॅक-वेल्ड वापरा.

4. वेल्डिंग प्रक्रिया (लग प्लेट प्रकार)

पूर्ण परिघीय CO₂ गॅस-शील्ड वेल्डिंग; ग्रेड II फिलेट वेल्ड्स; व्हिज्युअल तपासणी; गंभीर प्रकल्पांवर दोष शोधण्यासाठी नमुना घेणे.

5. होल मेकिंग (लग प्लेट घटक)

कनेक्शन प्लेट्सचे CNC ड्रिलिंग (M16/M20 बोल्टसाठी भोक व्यास जुळले).

6. सरळ करणे आणि पीसणे

वेल्डिंग-प्रेरित वाकणे दुरुस्त करण्यासाठी सदस्यांना सरळ करा; वेल्ड स्पॅटर आणि burrs बंद दळणे.

7. विरोधी गंज उपचार

मानक: St3 गंज काढणे → प्राइमर + टॉपकोट; कोरड्या फिल्मची जाडी 60-90 μm;

दमट वनस्पती क्षेत्र: संपूर्ण असेंब्लीचे हॉट-डिप गॅल्वनाइजिंग.

8. पॅकेजिंग

जुळणारे नट, फ्लॅट वॉशर आणि स्प्रिंग वॉशर असलेले पॅकेज; लेबल सेट आणि स्टोअर.

क्षैतिज स्ट्रक्चरल स्टील ब्रेसिंग सिस्टमसाठी मानक फॅब्रिकेशन प्रक्रिया (एक्स-टाइप अँगल स्टील)

1. कच्च्या मालाची तपासणी

1. मुख्य सामग्री: समान-लेग एंगल स्टील (Q235B/Q355B); साहित्य प्रमाणपत्रे सत्यापित करा; वाकणे, वळणे किंवा विकृतीची तपासणी करा (मर्यादा ओलांडल्यास सरळ करा);

2. जुळणाऱ्या स्टील कनेक्शन प्लेट्सचे स्वरूप पुन्हा तपासा.

2. CNC सॉइंग/कटिंग

प्रति रेखाचित्र निर्दिष्ट लांबीसाठी कोन स्टील कट करा; कापलेल्या टोकापासून burrs दळणे; क्रॉस-ब्रेस असेंब्लीच्या लांब आणि लहान सदस्यांसाठी स्वतंत्र मांडणी.

3. कनेक्शन प्लेट कटिंग

एंड कनेक्शन प्लेट्स आणि सेंट्रल क्रॉस-स्प्लिस कव्हर प्लेट्सचे सीएनसी कटिंग.

4. असेंब्ली आणि टॅक वेल्डिंग

जिग वापरून स्थिती; कोन स्टीलच्या दोन्ही टोकांना मध्यभागी आणि घट्टपणे फिट कनेक्शन प्लेट्स; सुरक्षित करण्यासाठी टॅक-वेल्ड; पूर्व-एकत्रित करा आणि लॅप प्लेट मध्यवर्ती छेदनबिंदूवर ठेवा.

5. गॅस-शील्ड वेल्डिंग

कनेक्शन प्लेट्स आणि कोन स्टील दरम्यान seams पूर्ण CO₂ वेल्डिंग; मानक ग्रेड II फिलेट वेल्ड्स; व्हिज्युअल तपासणी; गंभीर प्रकल्पांवर दोष शोधण्यासाठी मर्यादित नमुने.

6. बोल्ट होल्सचे सीएनसी ड्रिलिंग

छिद्रांमधील अंतर आणि किनारी अंतरांमध्ये अचूकता सुनिश्चित करण्यासाठी कनेक्शन प्लेट्सचे प्रमाणित ड्रिलिंग (सामान्यत: M16 किंवा M20).

7. सुधारणा आणि ग्राइंडिंग

वेल्डिंगमुळे होणारे वार्पिंग किंवा विकृती सुधारणे; वेल्ड स्लॅग आणि स्पॅटर पीसणे.

8. विरोधी गंज उपचार

· मानक: St3 मॅन्युअल गंज काढणे → प्राइमर + टॉपकोट (ड्राय फिल्म जाडी: 60-90 μm);

· तटीय/संक्षारक वातावरण: संपूर्ण घटकाचे हॉट-डिप गॅल्वनाइजिंग.

9. क्रमांकन, पॅकेजिंग आणि वेअरहाउसिंग

स्पॅन आणि असेंब्ली सेटद्वारे चिन्हांकित केलेले घटक क्रमांक; जुळणाऱ्या भागांच्या सूचीसह जारी केले.

क्षैतिज स्टील स्ट्रक्चरल ब्रेसिंगसाठी कोर परफॉर्मन्स पॅरामीटर्स (कोन स्टील, गोल स्टील आणि वर्तुळाकार पोकळ विभाग)

I. भौमितिक तपशील

1. कोन स्टील क्षैतिज ब्रेसिंग (मुख्यतः कठोर ताण सदस्य)

सामान्य समान-लेग कोन: L50×5, L63×5, L70×6, L80×6; एंड कनेक्शन प्लेटची जाडी: 8-14 मिमी; बोल्ट छिद्र: M16, M20; एकल सदस्य लांबी: 3-9 मीटर; सदस्य सरळपणा: ≤L/1000.

2. गोल स्टील लवचिक ब्रेसिंग

व्यास: Φ12–Φ22; थ्रेडेड टोके (40-60 मिमी) किंवा वेल्डेड लग प्लेट्स (8-12 मिमी); हलक्या वजनाच्या छतामध्ये फक्त टेंशन ब्रेसिंगसाठी वापरले जाते.

3. वर्तुळाकार पोकळ विभाग (CHS) हेवी-ड्यूटी क्षैतिज ब्रेसिंग

सामान्य आकार: φ89×3, φ114×3.0, φ114×3.5; शेवटच्या प्लेटची जाडी: 10-16 मिमी.

II. बेस मटेरियल यांत्रिक गुणधर्म

III. स्ट्रक्चरल कामगिरी

1. अँगल स्टील / राऊंड स्टील ब्रेसिंग: टेंशन-ओन्ली मेंबर्स (कंप्रेशनचा प्रतिकार करू शकत नाहीत; कम्प्रेशनमध्ये बकलिंग अयशस्वी होते); एक्स-पॅटर्नमध्ये व्यवस्था केलेले; लोड अंतर्गत, एकल कर्ण सदस्य तणावात कार्य करतो.

2. गोलाकार पोकळ विभाग ब्रेसिंग: तणाव आणि कॉम्प्रेशन दोन्हीचा प्रतिकार करते; दोन्ही दिशेने स्थिर; उच्च-भूकंपीय झोन आणि हेवी-ड्युटी औद्योगिक सुविधांमध्ये वापरले जाते.

3. कार्य: गॅबल पवन भार आणि क्षैतिज भूकंपीय शक्तींचे हस्तांतरण; स्टील बीमचे विमानाबाहेर विस्थापन प्रतिबंधित करते; कडक छप्पर डायाफ्राम तयार करण्यासाठी टाय रॉडसह कार्य करते. IV. वेल्ड नियंत्रण

एंड-कनेक्शन फिलेट वेल्ड्स ग्रेड II वेल्ड्स म्हणून वर्गीकृत आहेत; ते मानक व्हिज्युअल तपासणी करतात आणि प्रमुख प्रकल्पांसाठी 100% तपासणी ऐवजी स्पॉट अल्ट्रासोनिक टेस्टिंग (UT) करतात.

V. गंज संरक्षण मापदंड

1. मानक क्षैतिज संरचनात्मक स्टील ब्रेसिंग सिस्टम: St3 मॅन्युअल पृष्ठभागाची तयारी; 60-90 μm च्या एकूण ड्राय फिल्म जाडीसह प्राइमर प्लस टॉपकोट.

2. तटीय संक्षारक वातावरण: संपूर्ण हॉट-डिप गॅल्वनाइजिंग.

सहावा. कनेक्शन घटक

मानक: ग्रेड 4.8 सामान्य बोल्ट. भूकंप-प्रतिरोधक किंवा क्रेन-सुसज्ज सुविधा: ग्रेड 8.8 उच्च-शक्तीचे बोल्ट, फ्लॅट वॉशर आणि स्प्रिंग वॉशरसह बसवलेले.

VII. ब्रेसिंगच्या तीन प्रकारांमधील संक्षिप्त फरक

1. गोल स्टील बार ब्रेसिंग: लवचिक; फक्त तणाव; हलक्या वजनाच्या सहाय्यक अनुप्रयोगांसाठी.

2. कोन स्टील ब्रेसिंग: मानक प्राथमिक ब्रेसिंग; फक्त तणाव; पारंपारिक औद्योगिक इमारतींसाठी मानक कॉन्फिगरेशन.

3. गोलाकार पोकळ विभाग (CHS) ब्रेसिंग: कठोर (ताण आणि कॉम्प्रेशन दोन्हीचा प्रतिकार करते); हेवी-ड्युटी आणि भूकंप-प्रतिरोधक अनुप्रयोगांसाठी विशेष.
