पारंपारिक फ्लॅट स्पेस फ्रेम्स किंवा पोर्टल कडक फ्रेम्सच्या विपरीत, लाँग स्पॅन स्टील लॅटिस शेल स्ट्रक्चर वक्र अवकाशीय ग्रिड लोड-बेअरिंग सिस्टमचा वापर करते. फ्लॅट स्ट्रक्चर्स प्रामुख्याने वाकण्याच्या क्रियेवर अवलंबून असताना, ही प्रणाली शेल-आर्क थ्रस्ट आणि अवकाशीय सदस्यांच्या अक्षीय क्रियांच्या संयोजनाद्वारे लोड-असर क्षमता प्राप्त करते.
ही प्रणाली केवळ वैयक्तिक सदस्यांची असेंब्ली नाही तर स्ट्रक्चरल नोड्स, स्लाइडिंग बेअरिंग्ज, थ्रस्ट-रेसिस्टंट फाउंडेशन एलिमेंट्स, छतावरील लिफाफे आणि लाइटनिंग/गंज संरक्षण यांचा समावेश असलेले संपूर्ण, एकात्मिक समाधान आहे. हे विशेषत: 60 मीटरपेक्षा जास्त लांबीचे स्तंभ-मुक्त छप्पर, जटिल वक्र भूमिती आणि जोरदार वारा आणि बर्फाच्या भारांच्या अधीन असलेल्या साइटशी संबंधित संरचनात्मक आव्हानांना सामोरे जाण्यासाठी तयार केले आहे. दीर्घकालीन ऑपरेशनल सुरक्षेसह आर्किटेक्चरल सौंदर्याचा समतोल साधून, अति-मोठ्या-स्पॅन औद्योगिक सुविधा आणि सार्वजनिक ठिकाणी छप्पर घालणे ही मुख्य प्रवाहाची निवड बनली आहे.

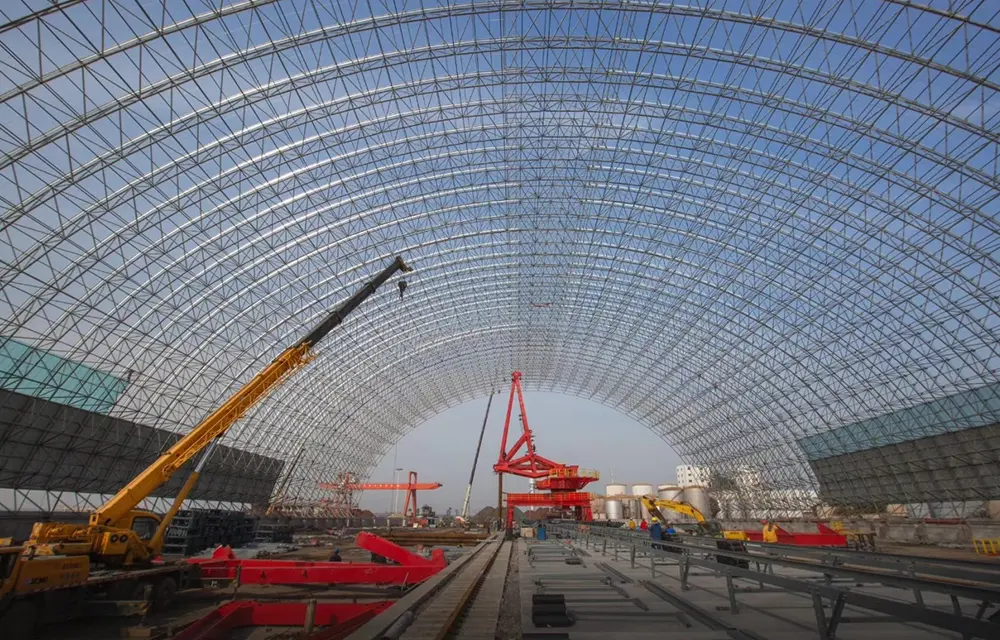

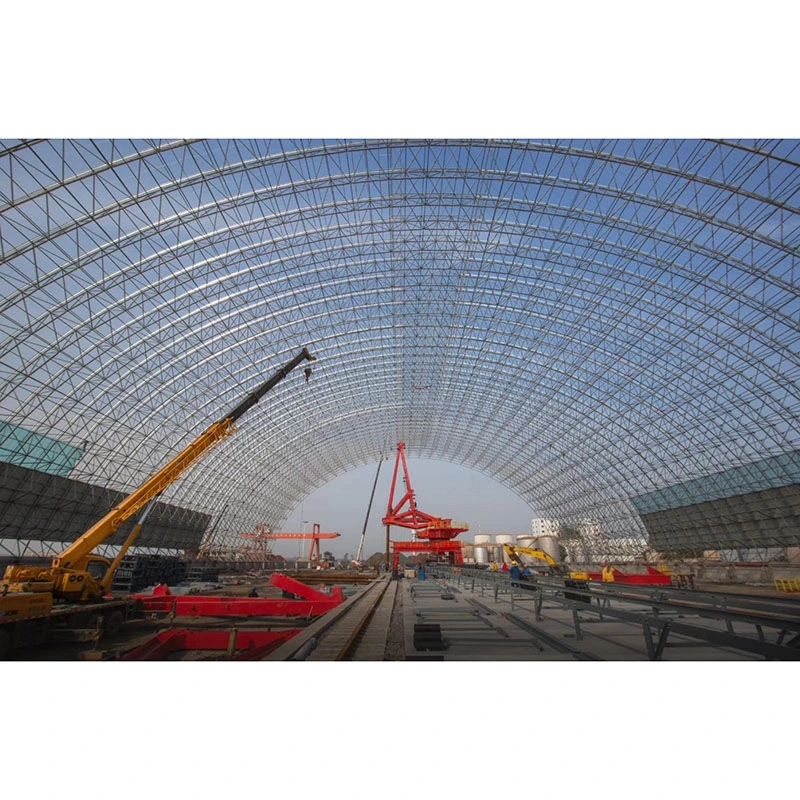

लाँग स्पॅन स्टील लॅटिस शेल स्ट्रक्चर — बऱ्याचदा फक्त "स्टील लॅटीस शेल" म्हणून संबोधले जाते—एक प्रकारचा वक्र, अत्यंत स्थिरपणे अनिश्चित अवकाशीय ग्रिड रचना आहे. ही मूलत: एक सपाट अंतराळ चौकट आहे जी एक सतत वक्र पृष्ठभाग तयार करण्यासाठी कमान केली गेली आहे, ज्यामध्ये गोलाकार, लंबवर्तुळाकार, दंडगोलाकार आणि हायपरबोलिक पॅराबोलॉइड भूमिती समाविष्ट आहेत. अंतर्गत शक्तींचा प्रतिकार करण्यासाठी बाह्य क्षैतिज कमान थ्रस्ट, आवश्यक आधार, रिंग बीम किंवा थ्रस्ट-प्रतिरोधक पाया तयार करणे हे परिभाषित वैशिष्ट्य आहे. याउलट, फ्लॅट स्पेस फ्रेम्स प्रामुख्याने उभ्या दिशेने भार सहन करतात आणि क्षैतिज कमान थ्रस्ट निर्माण करत नाहीत; दोन प्रणालींना नियंत्रित करणारी मूलभूत यांत्रिक तत्त्वे पूर्णपणे भिन्न आहेत.
- सदस्य लोडिंग: प्रामुख्याने अक्षीय ताण आणि संक्षेप; स्थानिक वाकलेल्या ताणांची अनुपस्थिती एकसमान ताण वितरण सुनिश्चित करते.
- भार हस्तांतरण: अनुलंब छतावरील भार वक्र पृष्ठभागाच्या स्पर्शिक दिशेने शेलमधील अक्षीय शक्तींमध्ये सोडवले जातात; लोड मार्ग लहान आहे, परिणामी कमीतकमी उर्जेची हानी होते.
- ऑपरेशनल उपयुक्तता: एक अत्यंत स्थिरपणे अनिश्चित अनावश्यक संरचना; आकस्मिक वारा, बर्फ आणि भूकंपाच्या घटनांविरूद्ध उच्च लवचिकता ऑफर करून, स्थानिकीकृत सदस्य अपयश जागतिक पतन ट्रिगर करत नाही.
- सिंगल-लेयर स्टील लॅटिस शेल: एकल-स्तर सदस्य व्यवस्था खूप कमी स्वत: ची वजनासह; लहान-ते-मध्यम (15-60 मी) चकचकीत घुमट आणि लहान लँडस्केप पॅव्हिलियनसाठी योग्य; फक्त कमी वारा आणि बर्फाचा भार असलेल्या प्रदेशांमध्ये लागू; प्रामुख्याने कास्ट स्टील हब नोड्स वापरतात.
- डबल-लेयर बोल्टेड-बॉल लॅटिस शेल: डबल-लेयर ग्रिड कॉन्फिगरेशन ज्यात वरच्या आणि खालच्या तारांचा समावेश होतो आणि कनेक्टिंग वेब सदस्य; उच्च कडकपणा देते; मानक मोठ्या-स्पॅन (30-100 मी) कोळसा शेड आणि दंडगोलाकार स्टोरेज शेलसाठी योग्य; मानक वारा आणि बर्फाच्या परिस्थितीसह अंतर्देशीय साइट्ससाठी पसंतीची निवड.
- डबल-लेयर वेल्डेड-बॉल लॅटिस शेल: गोलाकार नोड्सवर पूर्ण-प्रवेश वेल्डिंगची वैशिष्ट्ये, विकृतीला अपवादात्मक प्रतिकार प्रदान करते; अति-मोठ्या स्पॅनसाठी (60-200m) आणि जोरदार वारे आणि जोरदार बर्फाच्या अधीन असलेल्या किनारपट्टीच्या प्रदेशांमध्ये हेवी-लोड स्टोरेज सुविधांसाठी योग्य.
प्राथमिक साहित्य निवड निकष: Q235B स्टील स्पॅन्ससाठी निवडले आहे ≤60m आणि छप्पर लोड ≤0.9 kN/m²; Q355B स्टीलचा वापर 60m>स्पॅन्स, हेवी-लोड कोळसा शेड आणि किनारी प्रदेशांसाठी केला जातो.
कस्टम-कट सर्कुलर होलो सेक्शन (CHS) सदस्य आणि तीन प्रकारचे विशेष नोड्स समाविष्ट आहेत; सर्व सदस्य प्रमाणित लांबी वापरण्याऐवजी पृष्ठभागाच्या वक्रतेवर आधारित विशिष्ट लांबीमध्ये कापले जातात. बेस मटेरियलमध्ये सीमलेस स्टील पाईप्स आणि उच्च-फ्रिक्वेंसी वेल्डेड स्टील पाईप्सचा समावेश आहे, φ60×3.5 ते φ219×10 पर्यंतच्या वैशिष्ट्यांसह. नोड प्रकारांसाठी विभेदित अनुप्रयोग परिस्थिती:
- बोल्ट केलेले पोकळ गोल: कमी-वक्रता दंडगोलाकार शेल आणि दुहेरी-स्तर परंपरागत जाळीदार कवच; बोल्ट वापरून ऑन-साइट असेम्बल केले जाते, ऑन-साइट वेल्डिंगची आवश्यकता नसते.
- वेल्डेड पोकळ गोलाकार: मोठे-स्पॅन, हेवी-लोड आणि जाड-शेल संरचना; स्थानिक क्रशिंग विकृतीचा प्रतिकार करण्यासाठी अंतर्गत कंकणाकृती कडक करणाऱ्या बरगड्यांचे वैशिष्ट्य.
- कास्ट स्टील हब नोड्स: विशेषत: सिंगल-लेयर वक्र घुमटांसाठी; प्लग-इन कनेक्शन वापरा आणि घटक मानकीकरणाची सर्वोच्च पातळी ऑफर करा.
संबंधित फास्टनर्स: बोल्टेड स्फेअर सिस्टम मानक ग्रेड 10.9 उच्च-शक्तीचे बोल्ट, शंकूच्या आकाराचे हेड, सीलिंग प्लेट्स आणि स्लीव्हज वापरतात; वेल्डेड स्फेअर सिस्टीममध्ये मानक फास्टनर्स नसतात, पूर्णपणे बेव्हल्ड कडा असलेल्या फुल-पेनेट्रेशन बट वेल्डवर अवलंबून असतात.
जाळीदार कवचाचा क्षैतिज कमान थ्रस्ट स्पेस फ्रेमच्या 3-5 पट असतो; चुकीच्या आधार निवडीमुळे थेट छप्पर कोसळू शकते. चार प्रकारचे समर्थन आणि त्यांच्या अनुप्रयोग परिस्थिती:
- फिक्स्ड हिंगेड सपोर्ट्स: बिल्डिंगच्या कोपऱ्यांवर स्थित; उभ्या आणि द्विदिश आडव्या विस्थापनास प्रतिबंध करा, कवचाच्या कमानाच्या 60% पेक्षा जास्त जोर सहन करा आणि तणाव कमी करण्यासाठी किरकोळ फिरण्याची परवानगी द्या.
- युनिडायरेक्शनल स्लाइडिंग सपोर्ट: परिघीय किंवा रेडियल दिशेने स्लाइड करा; विशेषत: हंगामी तापमानातील फरकांमुळे होणारे थर्मल थ्रस्ट सोडण्यासाठी, थर्मल विस्तार आणि आकुंचन यामुळे क्रॅक होण्यापासून रोखण्यासाठी डिझाइन केलेले.
- टेन्साइल हिंग्ड सपोर्ट्स: किनार्यावरील किंवा खुल्या, उघड साइट्समध्ये वापरले जाते; नकारात्मक पवन शोषक शक्तींचा प्रतिकार करा आणि जाळीदार कवच वाऱ्याने उंचावण्यापासून किंवा फाटण्यापासून प्रतिबंधित करा.
- लवचिक समर्थन: असमान फाउंडेशन सेटलमेंट असलेल्या साइटसाठी किंवा अनियमित दुप्पट-वक्र जाळीदार शेलसाठी वापरले जाते; लोड वितरण समायोजित करण्यासाठी पाया विकृतीशी जुळवून घ्या.
सपोर्ट ॲक्सेसरीज: 18-30 मिमी जाड बेस प्लेट्स, 12-20 मिमी लॅटरल स्टिफनिंग रिब्स, Q355B एम्बेडेड अँकर बोल्ट आणि लेव्हलिंग/अँटी-स्लिप शिम्स.
स्टँडर्ड आयसोलेटेड पाइल कॅप्स जाळीदार शेलद्वारे व्युत्पन्न केलेल्या बाह्य थ्रस्टचा प्रतिकार करू शकत नाहीत; म्हणून, लक्ष्यित मजबुतीकरण आवश्यक आहे. फाउंडेशन्स C30–C35 प्रबलित काँक्रीट पृथक पाइल कॅप्स, स्ट्रिप फाउंडेशन किंवा पाइल कॅप्स वापरतात. बाह्य विस्थापन रोखण्यासाठी फाउंडेशनच्या बाहेरील बाजूस अँटी-अपलिफ्ट ग्राउंड बीम आणि काँक्रीट काउंटरवेट पिअर स्थापित केले जातात. एम्बेडेड स्टील बेअरिंग प्लेट्ससाठी सपाटपणा सहिष्णुता ≤2 मिमी वर सेट केली आहे जेणेकरून बियरिंग्जचे सरकणे सुरळीत होईल.
छतावरील संलग्न प्रणालीमध्ये तीन प्रकारांचा समावेश आहे: वक्र बॅरल शेल्ससाठी ॲल्युमिनियम-मॅग्नेशियम-मँगनीज स्टँडिंग-सीम पॅनेल, डेलाइटिंग डोमसाठी टेम्पर्ड इन्सुलेटिंग ग्लास आणि बंद कोळसा शेडसाठी प्रोफाइल केलेले रंग-लेपित स्टील शीट. दुय्यम संरचनात्मक सदस्यांमध्ये संपूर्णपणे हॉट-डिप गॅल्वनाइज्ड सी- आणि झेड-सेक्शन purlins, छतावरील टाय रॉड्स आणि इव्ह स्ट्रट्सद्वारे पूरक असतात. पार्श्व स्थिरता बाह्य प्रबलित काँक्रीट रिंग बीमद्वारे सुनिश्चित केली जाते ज्यामध्ये संपूर्ण कमान थ्रस्ट असते, तसेच गॅबलच्या टोकांवर आणि स्तंभांमध्ये अतिरिक्त स्टील ब्रेसिंग असते जेणेकरुन टोकांना पार्श्व विस्थापन रोखता येते.
- गंजरोधक: मानक अंतर्देशीय साइटसाठी हॉट-डिप गॅल्वनाइज्ड कोटिंगची जाडी ≥85μm आणि मीठ स्प्रेच्या संपर्कात असलेल्या किनारपट्टीच्या साइटसाठी ≥120μm; खराब झालेल्या गॅल्वनाइजिंगच्या साइटवर दुरुस्तीमध्ये Sa2.5 ॲब्रेसिव्ह ब्लास्टिंग आणि त्यानंतर तीन-लेयर इपॉक्सी झिंक-समृद्ध कोटिंग सिस्टमचा समावेश होतो.
- अग्निरोधक: सार्वजनिक ठिकाणे पातळ-फिल्म इंट्यूमेसेंट अग्नि-प्रतिरोधक कोटिंग्जने लेपित आहेत (0.5h–2.0h आग प्रतिरोधासाठी रेट केलेले); बंदिस्त औद्योगिक कोळसा शेडला मानक आग-प्रतिरोधक कोटिंग्जची आवश्यकता नसते.
- लाइटनिंग प्रोटेक्शन: टॉप-कॉर्ड सदस्य नैसर्गिक लाइटनिंग-कॅप्चरिंग जाळी म्हणून काम करतात, संपूर्ण ग्राउंडिंग सर्किट तयार करण्यासाठी बेअरिंग अँकर बोल्टद्वारे फाउंडेशनच्या मुख्य मजबुतीकरण बारशी जोडलेले असतात; कोणत्याही अतिरिक्त विद्युल्लता संरक्षण पट्ट्यांची आवश्यकता नाही.
स्टील ट्यूब मेंबर्स + बोल्टेड बॉल्स + युनिडायरेक्शनल स्लाइडिंग हिंग्ड सपोर्ट्स + स्ट्रिप थ्रस्ट-रेसिस्टंट फाउंडेशन + कलर-कोटेड स्टील क्लेडिंग; बंद कोरड्या कोळशाच्या शेड आणि एकूण सिलोसाठी आदर्श; सर्वात कमी खर्च आणि सर्वात कमी बांधकाम कालावधी.
जाड-भिंतीच्या वेल्डेड नळ्या + कडक वेल्डेड पोकळ गोलाकार + स्थिर ताण-प्रतिरोधक समर्थन + पाइल कॅप फाउंडेशन + ॲल्युमिनियम-मॅग्नेशियम-मँगनीज छप्पर; स्टेडियम आणि विमानतळ टर्मिनल्समधील मोठ्या-स्पॅन घुमटांसाठी योग्य; वारा आणि बर्फाच्या भारांविरुद्ध सर्वाधिक रिडंडंसी ऑफर करते.
प्रमाणित वक्र गोलाकार नळ्या + कास्ट स्टील हब नोड्स + लाइटवेट हिंग्ड सपोर्ट + ग्लास स्कायलाइट रूफिंग; लँडस्केप ऍट्रिअम आणि लहान प्रदर्शन हॉलसाठी योग्य; उत्कृष्ट सौंदर्याचा अपील देते.
100 मीटर स्पॅनसाठी, स्टीलचा वापर दुहेरी-लेयर फ्लॅट स्पेस फ्रेमच्या तुलनेत 18%–25% कमी आहे; शेलचा कमान प्रभाव नैसर्गिकरित्या भार वितरीत करतो, भविष्यातील संरचनात्मक मजबुतीकरणाची गरज दूर करतो.
गोलाकार किंवा जटिल दुप्पट-वक्र छप्पर आकार तयार करण्यास सक्षम; पोर्टल कठोर फ्रेम्सची 36m आर्थिक कालावधी मर्यादा ओलांडते आणि अद्वितीय आर्किटेक्चरल फॉर्मसाठी मान्यता आवश्यकता पूर्ण करते.
वक्र भूमिती ड्रेनेजसाठी अंतर्निहित उतार प्रदान करते, उतार तयार करण्यासाठी अतिरिक्त भराव स्तरांची आवश्यकता दूर करते आणि छप्पर गळती आणि पाण्याच्या तलावाशी संबंधित देखभाल धोके कमी करते.
अत्यंत स्थिरपणे अनिश्चित संरचना म्हणून, ते ब्युफोर्ट स्केल 12 वारे, हिमवादळे आणि प्रादेशिक भूकंपाच्या क्रियाकलापांना प्रतिकार करण्यासाठी सर्व प्लानर स्टील संरचनांना मागे टाकते.
हायड्रॉलिक लिफ्टिंग नंतर एकात्मिक ग्राउंड असेंबलीला समर्थन देते; उच्च-उंचीवरील काम 70% कमी करते, ज्यामुळे साइटवरील सुरक्षा अपघातांचे प्रमाण कमी होते.
एकसमान गोलाकार पोकळ विभाग गंज काढणे आणि तपासणी सुलभ करतात; वक्र छप्पर पावसाचे पाणी आणि धूळ नैसर्गिकरित्या सरकण्यास अनुमती देते, साफसफाईची वारंवारता अर्ध्यावर कमी करते.
पोर्टलच्या कडक फ्रेम्समध्ये केवळ प्लॅनर, दिशाहीन वाकणे अनुभवले जाते; जेव्हा स्पॅन्स 36m पेक्षा जास्त असतात तेव्हा खर्च वाढतो आणि ते वक्र आकार बनवू शकत नाहीत. फ्लॅट स्पेस फ्रेम्स आडव्या कमान थ्रस्टशिवाय अवकाशीय ताण आणि कॉम्प्रेशनवर पूर्णपणे अवलंबून असतात; त्यांना वक्र पृष्ठभागांशी जुळवून घेण्यासाठी असंख्य नॉन-स्टँडर्ड घटकांची आवश्यकता असते, 40% पेक्षा जास्त खर्च वाढतो. लाँग स्पॅन स्टील लॅटिस शेल स्ट्रक्चर्स द्विदिशात्मक अवकाशीय कमान क्रिया वापरतात, ज्यामुळे ते वक्र पृष्ठभागांसाठी नैसर्गिकरित्या अनुकूल बनतात आणि अल्ट्रा-लार्ज स्पॅनसाठी महत्त्वपूर्ण किमतीचे फायदे देतात.
स्पेस फ्रेम्सना साधारणपणे उंचीवर तुकडा-दर-तुकडा असेंबली आवश्यक असते, साइटची लवचिकता मर्यादित करते; स्टीलच्या जाळीचे कवच बंदिस्त जागेसाठी योग्य असलेल्या रोटेशनल स्लाइडिंग तंत्रांसह चार बांधकाम पद्धती निवडण्याची परवानगी देतात. आच्छादनाबद्दल, स्टीलच्या जाळीच्या कवचाची वक्रता ॲल्युमिनियम-मॅग्नेशियम-मँगनीज पॅनेल आणि वक्र काच यांच्याशी उत्तम प्रकारे संरेखित करते, छतावरील पॅनल्सवरील टॉर्शनल ताण दूर करते आणि भविष्यात क्रॅक होण्याचा धोका कमी करते.
स्ट्रक्चरल मेंबर्समध्ये संपूर्णपणे अखंड गोलाकार नळ्या असतात, ज्यामुळे कोन किंवा चॅनेल स्टीलसह आढळणारे "डेड झोन" नष्ट होतात; हे हॉट-डिप गॅल्वनाइझिंग आणि कोटिंग ऍप्लिकेशन्स दरम्यान संपूर्ण कव्हरेज सुनिश्चित करते, प्लॅनर स्पेस फ्रेमच्या तुलनेत किनारपट्टीच्या वातावरणात गंजरोधक आयुर्मान 8-12 वर्षे वाढवते. श्रेणीनुसार प्रमाणित प्रक्रिया कार्यप्रवाह
1. बोल्टेड-बॉल प्रिसिजन मशीनिंग: गोल स्टील फोर्जिंग रिक्त → गोलाकार पृष्ठभागाचे लेथ फिनिशिंग → मल्टी-स्टेशन ड्रिलिंग आणि विशिष्ट कोन/वक्रतेवर टॅपिंग → अंतर्गत क्रॅकसाठी चुंबकीय कण तपासणी (एमपीआय) → हॉट-डिप गॅल्वनाइजिंग.
2. मेंबर प्रिसिजन मशीनिंग: स्टील ट्यूब्सची लांबीपर्यंत सीएनसी कटिंग → शंकूच्या आकाराचे हेड्सचे मशीनिंग → दोन्ही टोकांना पूर्ण-पेनेट्रेशन CO2 परिघीय वेल्डिंग → गंभीर सदस्यांच्या 20% वर अल्ट्रासोनिक चाचणी (UT, ग्रेड II) → शॉट ब्लास्टिंग (Sa 2.5) साठी rustdival → Hotdival.
3. ऍक्सेसरी प्रोसेसिंग: क्वेंचिंग, टेम्परिंग आणि ग्रेड 10.9 बोल्टची तपासणी; थ्रेड फिट सहनशीलता सुनिश्चित करण्यासाठी स्लीव्हज आणि सेट स्क्रूचे एकाचवेळी गॅल्वनाइजिंग.
4. फॅक्टरी प्री-असेंबली: 1:1 स्केल वक्र असेंबली जिगची उभारणी → फॅन-आकाराच्या युनिट्सची चाचणी असेंबली → गोलाकार वाढ आणि बोल्ट घालण्याची खोली सत्यापित करणे → मानक नसलेल्या सदस्यांचे समायोजन.
5. झोनल पॅकेजिंग: परिघीय आणि रेडियल क्रमांकावर आधारित वर्गीकृत पॅकिंग → ऑन-साइट असेंबली अनुक्रम चिन्हांकित करणे.
6. ऑन-साइट इंस्टॉलेशन: सपोर्ट लेव्हलिंग → बॉटम कॉर्ड ग्रिड असेंब्ली → वेब सदस्यांची स्थापना आणि टॉप कॉर्ड क्लोजर → उच्च-शक्तीच्या बोल्टचे अंतिम घट्ट करणे → गॅल्वनाइजिंग टच-अप आणि अग्निरोधक कोटिंग.
स्टील प्लेट गोलार्धांचे स्टॅम्पिंग → बेव्हलिंग → अंतर्गत कंकणाकृती स्टिफनिंग रिब्सचे असेंब्ली → गोलाकार बंद करण्यासाठी सबमर्ज्ड आर्क वेल्डिंग (एसएडब्ल्यू) → 100% यूटी (ग्रेड II) वेल्ड तपासणी → गोलाकारांचे पीसणे आणि गॅल्वनाइजिंग; प्रत्येक वेल्डची तपासणी आणि स्वीकृतीसह, ऑन-साइट पूर्ण-प्रवेश बेव्हल वेल्डिंग.
कास्ट-स्टील नोड्सचे अचूक कास्टिंग → मल्टी-डायरेक्शनल कनेक्शन स्लॉट्सचे मशीनिंग → वक्र ट्यूब एंड्सचे मिलिंग → फॅक्टरी युनिट ट्रायल असेंबली → एकूण गॅल्वनाइजिंग; इन्सर्टेशन आणि बोल्ट लॉकिंगद्वारे साइटवर असेंब्ली - साइटवर कोणतेही गरम काम किंवा वेल्डिंग आवश्यक नाही.
बेस प्लेट्स आणि स्टिफनर प्लेट्सचे सीएनसी कटिंग → बेव्हलिंग, असेंबली आणि वेल्डिंग → सरकत्या पृष्ठभागांचे अचूक मिलिंग → वेल्ड तपासणी → अँकर बोल्टचे गॅल्वनाइजिंग आणि संपूर्ण सेट पॅकेजिंग.
सामान्य स्टील पाईप तपशील: φ60×3.5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10
पारंपारिक ग्रिड अंतर: गोलाकार आणि दंडगोलाकार जाळीच्या कवचांसाठी 1.5m ~ 3.5m
सदस्य मशीनिंग सहिष्णुता: एकूण लांबी विचलन ±1.0 मिमी, रेखीयता ≤ L/1000
बोल्ट केलेले गोलाकार नोड: व्यास φ120~φ400mm, भिंतीची जाडी 12~20mm, स्क्रू होल अँगल टॉलरन्स ±15′
वेल्डेड पोकळ गोलाकार नोड: व्यास φ200~φ500mm, भिंतीची जाडी 14~22mm अंतर्गत कडक रिंगसह
सपोर्ट बेस प्लेट: 18~30mm जाडी, स्टिफेनर प्लेट 12~20mm, अँकर बोल्ट मटेरियल Q355B
|
साहित्य ग्रेड |
उत्पन्न शक्ती |
तन्य शक्ती |
अर्जाची व्याप्ती |
|
Q235B |
≥235MPa |
375～500MPa |
स्मॉल-स्पॅन सिंगल-लेयर जाळीचे कवच, लाइट-लोड डेलाइटिंग डोम |
|
Q355B |
≥355MPa |
470-630MPa |
60m पेक्षा जास्त दुहेरी-स्तर जाळीचे कवच, कोळसा शेड, जोरदार वारा आणि बर्फाचा भार असलेली ठिकाणे |
सिंगल-लेयर लॅटिस शेल किफायतशीर कालावधी: 15m~60m
डबल-लेयर बोल्ट केलेले गोलाकार जाळीचे कवच किफायतशीर स्पॅन: 30m~100m
डबल-लेयर वेल्डेड गोलाकार जाळी शेल कमाल स्पॅन: 60m~200m
रूफ लोड इंडेक्स: डेड लोड 0.35~0.90kN/㎡, लाइव्ह लोड 0.5~1.2kN/㎡; बंद कोळसा शेड थेट लोड 2.5kN/㎡ पर्यंत
तापमान विकृती नियंत्रण: अति-लांब दंडगोलाकार शेल्सने तापमान कमान थ्रस्ट सोडण्यासाठी एकेरी सरकता आधार स्वीकारला पाहिजे
बोल्ट केलेले गोलाकार पाईप परिघीय वेल्ड: ग्रेड 2 वेल्ड, प्रमुख सदस्यांसाठी 20% UT अल्ट्रासोनिक तपासणी, राष्ट्रीय प्रमुख प्रकल्पांसाठी 100% तपासणी
वेल्डेड गोलाकार बट वेल्ड: संपूर्ण प्रवेश ग्रेड 2 वेल्ड, हेवी-लोड जाळीच्या शेलसाठी 100% UT तपासणी
फॅक्टरी हॉट-डिप गॅल्वनाइजिंग: अंतर्देशीय भागांसाठी ≥85μm, किनारपट्टीवरील मीठ धुके क्षेत्रांसाठी ≥120μm
ऑन-साइट दुरुस्ती मानक: Sa2.5 सँड ब्लास्टिंग, तीन-लेयर पेंट सिस्टमसाठी एकूण ड्राय फिल्म जाडी ≥120μm
अग्निरोधक कालावधी: सार्वजनिक इमारतीच्या पातळ-थर अग्निरोधक कोटिंगसाठी 0.5h/1.0h/1.5h/2.0h
रिंग बीम आणि समर्थन अक्ष विचलन ≤±5 मिमी, समर्थन उंची विचलन ≤±3 मिमी
लगतच्या सपोर्टच्या उंचीचे विचलन ≤2mm, एकूण शेल वाढीचे विचलन ≤1/1000 डिझाइन उंचीचे
सिंगल-लेयर डेलाइटिंग डोम: 10~20kg/㎡
दुहेरी-स्तर पारंपारिक ठिकाण दंडगोलाकार शेल: 20~33kg/㎡
डबल-लेयर बंद कोळसा शेड जाळीचे कवच: 33~55kg/㎡
लाँग स्पॅन स्टील लॅटिस शेल स्ट्रक्चर्ससाठी इन्स्टॉलेशन स्कीम्स मर्यादित जागा आणि क्रेन प्रवेश मर्यादा यासारख्या आव्हानांना तोंड देण्यासाठी साइटच्या परिस्थितीनुसार निवडल्या जातात:
1. उच्च-उंचीचे बल्क असेंब्ली: लहान-स्पॅन विखुरलेल्या साइटसाठी योग्य, मोठ्या उचलण्याचे साधन आवश्यक नाही
2. ब्लॉक असेंबली: शेल फॅनच्या आकाराच्या ब्लॉक्समध्ये विभाजित करा, जमिनीवर एकत्र करा आणि स्वतंत्रपणे उचला
3. एकूणच हायड्रॉलिक लिफ्टिंग: मोठ्या-स्पॅन इनडोअर ठिकाणांसाठी प्राधान्य, उच्च-उंचीवरील ऑपरेशन जोखीम कमी करा
4. रोटेशनल स्लाइडिंग इन्स्टॉलेशन: मर्यादित क्रेन टर्निंग त्रिज्या असलेल्या अरुंद किनार्यावरील साइटसाठी योग्य
Q1 मी सिंगल-लेयर आणि डबल-लेयर लाँग स्पॅन स्टील लॅटिस शेल स्ट्रक्चर्स यापैकी पटकन कसे निवडू?
≤60m नसलेल्या भागात बर्फ साचलेला नसलेल्या आणि उच्च नैसर्गिक प्रकाशाची आवश्यकता नसलेल्या स्पॅनसाठी, सिंगल-लेयर हब-नोड जाळीच्या शेलला प्राधान्य दिले जाते (30% कमी किंमत). 60m > स्पॅन्ससाठी, किंवा किनारी, भारी-बर्फ किंवा जड-भार (मटेरिअल स्टोरेज) परिस्थितींमध्ये, सिंगल-लेयर स्ट्रक्चर्सशी संबंधित स्थानिक बकलिंग अस्थिरता टाळण्यासाठी डबल-लेयर जाळीचे कवच अनिवार्य आहे.
Q2 जाळीच्या शेलसाठी स्लाइडिंग समर्थन वगळले जाऊ शकते का?
नं. 45m पेक्षा जास्त लांबीच्या बॅरल शेल्ससाठी किंवा 50m पेक्षा जास्त व्यासाच्या घुमटांसाठी, थर्मल विकृती स्टीलच्या लोड-बेअरिंग क्षमतेपेक्षा जास्त अंतर्गत थ्रस्ट फोर्स निर्माण करते; स्लाइडिंग सपोर्ट वगळल्याने मेंबर बेंडिंग किंवा फ्रॅक्चर होऊ शकते.
Q3 हॉट-डिप गॅल्वनाइझिंगनंतर दुय्यम कटिंग किंवा ड्रिलिंग साइटवर केले जाऊ शकते का?
दुय्यम कटिंग किंवा ड्रिलिंग प्रतिबंधित आहे. सर्व भोक स्थाने आणि सदस्य लांबी कारखान्यात पूर्वनिर्मित आहेत, फक्त बोल्ट असेंबली साइटवर केली जाते; कटिंग गॅल्वनाइज्ड कोटिंगचे नुकसान करते—ज्याची पूर्णपणे दुरुस्ती केली जाऊ शकत नाही—संरचनेचे गंज-प्रतिरोधक आयुष्य लक्षणीयरीत्या कमी करते.
Q4 स्टील लेटिस शेल्स आणि स्पेस फ्रेम्समधील दीर्घकालीन O&M खर्चामध्ये काय फरक आहे?
त्याच कालावधीसाठी, जाळीच्या कवचाची वक्र पृष्ठभाग उत्कृष्ट स्व-सफाई क्षमता प्रदान करते, वार्षिक छत साफसफाईचा खर्च 45% कमी करते. याव्यतिरिक्त, अक्षीय-लोड सदस्यांना थकवा-प्रेरित झुकण्याचा त्रास होत नाही, ज्यामुळे 30 वर्षांच्या आत संरचनात्मक मजबुतीकरणाची आवश्यकता नाहीशी होते; अशाप्रकारे, O&M कार्यप्रदर्शन फ्लॅट स्पेस फ्रेम्सच्या तुलनेत कितीतरी श्रेष्ठ आहे.
1. अपफ्रंट स्ट्रक्चरल सिलेक्शन आणि डिझाईन: प्री-सेल्स सेवांमध्ये पायाभूत पार्श्व थ्रस्ट रेसिस्टन्स संबंधी डिझाइन त्रुटी टाळण्यासाठी-स्थानिक वारा/बर्फाचे मापदंड, भूकंपाची तीव्रता आणि भूगर्भीय परिस्थितीवर आधारित बेअरिंग लेआउट आणि रिंग बीम मजबुतीकरणासाठी मानार्थ, विशेष रेखाचित्रांची तरतूद समाविष्ट आहे.
2. सर्वसमावेशक द्विभाषिक दस्तऐवजीकरण: परदेशी पर्यवेक्षकांच्या आणि सीमाशुल्क मंजुरीच्या आवश्यकतांची थेट पूर्तता करण्यासाठी सामग्री अहवाल, वेल्डसाठी अल्ट्रासोनिक चाचणी (UT) अहवाल, गॅल्वनायझेशन प्रमाणपत्रे आणि इंस्टॉलेशन स्ट्रक्चरल कॅलक्युलेशनसह इंग्रजी आणि चीनी दोन्हीमध्ये संपूर्ण कागदपत्रांची तरतूद.
3. क्रॉस-बॉर्डर वाहतुकीसाठी संरक्षणात्मक पॅकेजिंग: गोलाकार नोड्स वैयक्तिकरित्या बबल रॅपमध्ये गुंडाळले जातात; सडपातळ सदस्य स्टीलच्या रॅकवर संरक्षक कॉर्नर गार्डसह एकत्रित केले जातात; आणि सर्व आयटम सीलबंद, मीठ-स्प्रे-प्रतिरोधक पॅकेजिंग सागरी मालवाहतुकीसाठी योग्य आहेत.
4. 24/7 द्विभाषिक रिमोट तांत्रिक मार्गदर्शन: स्लाइडिंग बियरिंग्सचे लेव्हलिंग, स्टेज्ड बोल्ट टाइटनिंग आणि रिंग बीम स्प्लिसिंग कव्हर करणारे रिअल-टाइम व्हिडिओ समर्थन.
5. सर्वसमावेशक वॉरंटी कव्हरेज: मुख्य सदस्यांसाठी 5 वर्षांची संरचनात्मक हमी; हॉट-डिप गॅल्वनाइज्ड कोटिंगसाठी अँटी-कॉरोझन वॉरंटी (अंतर्देशीय भागांसाठी 15 वर्षे, किनारी भागांसाठी 8 वर्षे); आणि कनेक्टिंग नोड्ससाठी आजीवन स्पेअर पार्ट्सची उपलब्धता.
