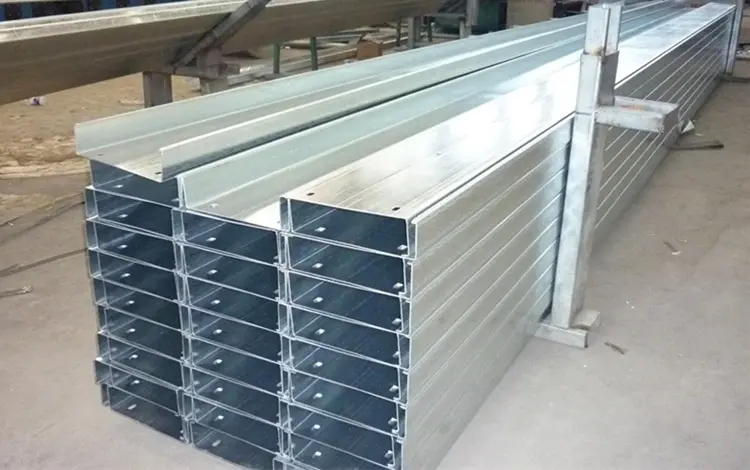

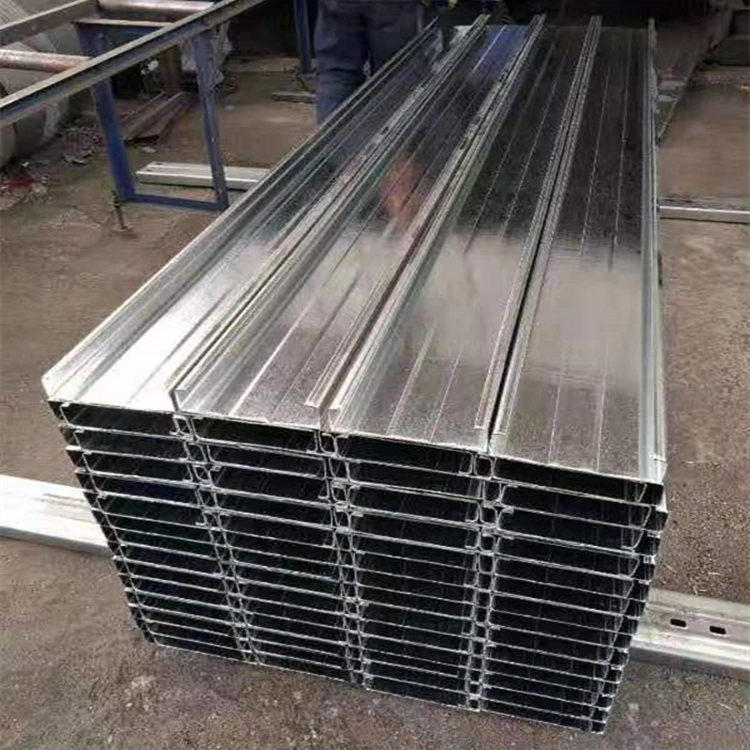

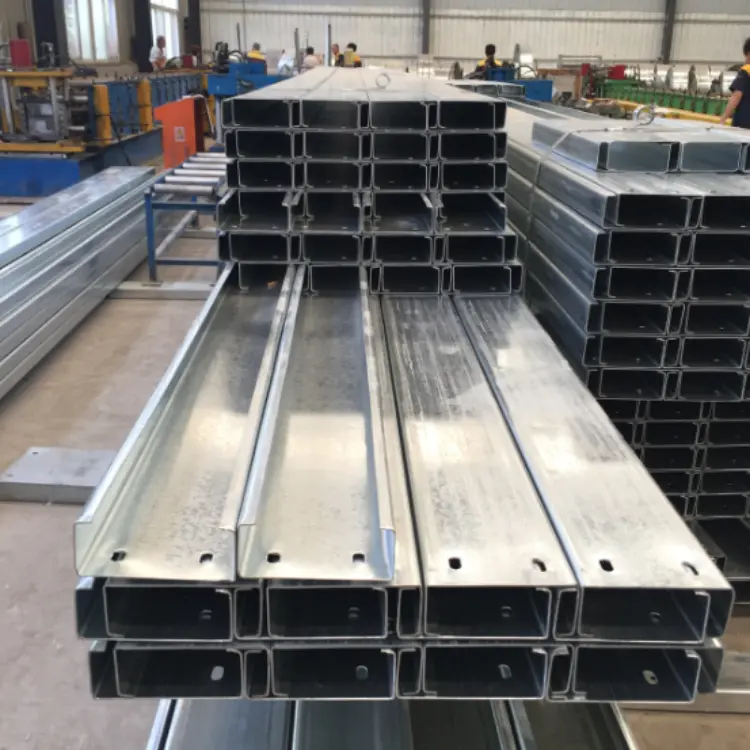

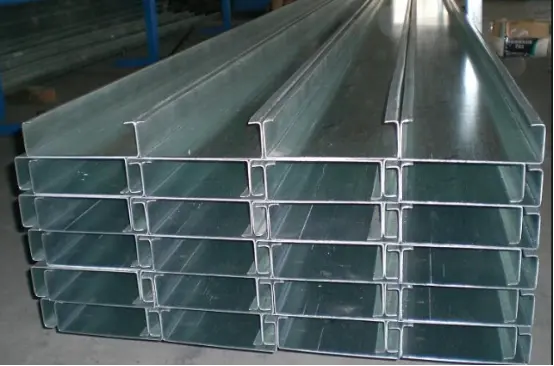

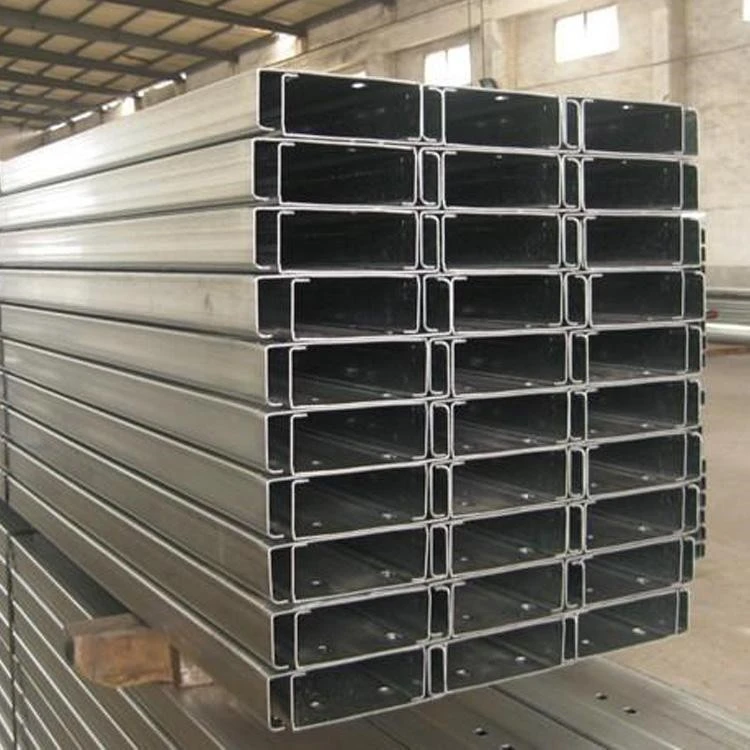

कोल्ड रोल्ड सी सेक्शन स्टील पर्लिन्स हॉट-डिप गॅल्वनाइज्ड स्टीलच्या पट्ट्यांपासून तयार केले जातात. छतावरील purlins आणि भिंत purlins मध्ये वर्गीकृत, ते स्टील बीम, स्तंभ किंवा स्पेस फ्रेम्सच्या वरच्या तारांवर स्थापित केले जातात. ते रंग-कोटेड स्टीलच्या छप्पर आणि भिंतींच्या पॅनेलसाठी लोड-बेअरिंग बेस म्हणून काम करतात, मुख्य स्टीलच्या संरचनेवर भार हस्तांतरित करतात आणि इमारत लिफाफा प्रणालीसाठी स्ट्रक्चरल फ्रेमवर्क म्हणून काम करतात. मानक तपशील: Q235 हॉट-डिप गॅल्वनाइज्ड सी-सेक्शन स्टील ≥80μm च्या गॅल्वनाइजिंग लेयर जाडीसह.
छत: C140×50×20, C160×50×20, C180×60×20, C200×70×20
भिंत: C80×40×20, C100×50×20, C120×50×20
भिंतीची जाडी: 1.8, 2.0, 2.2, 2.5 मिमी
1). सरळ गोल स्टील टाय-रॉड्स: Φ10, Φ12; तिरपे स्थापित.
2). स्लीव्ह स्ट्रट्स: Φ32×2.0 वेल्डेड पाईप; कठोर समर्थन प्रदान करण्यासाठी कर्णरेषेतील टाय-रॉड्सच्या संक्रमण बिंदूंवर स्थापित केले.
लेआउट: 4 मीटर पेक्षा जास्त स्पॅन असलेल्या छतावरील पर्लिनसाठी टाय-रॉड अनिवार्य आहेत.
एल-आकाराचे कोन स्टील किंवा लहान सी-सेक्शन स्टील; एका टोकाला पर्लिनला आणि दुसऱ्या टोकाला स्टीलच्या बीमला जोडलेले. ते छतावरील वाऱ्याच्या दाबामुळे प्युर्लिनला उलथून जाण्यापासून प्रतिबंधित करतात आणि लांबच्या छतासाठी एक मानक वैशिष्ट्य आहे.
1). पर्लिन क्लीट्स: स्टीलच्या बीम आणि स्तंभांवर एम्बेड केलेले किंवा वेल्डेड; या क्लिट्सवर सी-सेक्शन पूर्लिन विसावतात.
2). उच्च-शक्तीचे बोल्ट आणि सेल्फ-ड्रिलिंग स्क्रू: पर्लिनचे तुकडे करण्यासाठी आणि क्लीट्समध्ये पर्लिन सुरक्षित करण्यासाठी वापरला जातो.
purlins वर निश्चित: छप्पर/भिंत पटल, पृथक्, बाष्प अवरोध पडदा, आणि ट्रिम/फ्लॅशिंग घटक.
1. लहान गोदाम (स्पॅन ≤ 9 मी): C140×50×2.0 रूफ purlins + C100×50×2.0 वॉल purlins; साध्या सॅग रॉड्स; फ्लँज ब्रेसेस नाहीत.
2. मानक कारखाना इमारत (12-24 मी): C160/C180 रूफ पर्लिन + संपूर्ण सॅग रॉड आणि स्ट्रट सिस्टम + रूफ फ्लँज ब्रेसेस.
3. किनार्यावरील उच्च-वाऱ्याचे क्षेत्र / स्पेस फ्रेम छप्पर: जाड सी-सेक्शन स्टील (2.2-2.5 मिमी), वाढलेली सॅग रॉड घनता आणि पूर्ण छतावरील फ्लँज ब्रेसिंग.
मानक अंतर्देशीय: हॉट-डिप गॅल्वनाइजिंग ≥ 80μm;
कोस्टल (मीठ स्प्रे): हॉट-डिप गॅल्वनाइजिंग ≥ 120μm.
1. कोल्ड रोल्ड सी सेक्शन स्टील पर्लिन्समध्ये संरचनात्मकदृष्ट्या कार्यक्षम क्रॉस-सेक्शन आहे, जे उत्कृष्ट लवचिक आणि संकुचित शक्ती, भौतिक अर्थव्यवस्था आणि उच्च भार सहन करण्याची क्षमता देते.
2. गुळगुळीत, बुरशी-मुक्त पृष्ठभाग आणि अचूक पंचिंग सोपे स्प्लिसिंग आणि कनेक्शन सुलभ करतात.
3. एकसमान सामग्री गुणधर्म आणि चांगले कडकपणा; वळण आणि विकृतीला प्रतिरोधक.
4. प्री-पंच केलेले छिद्र थेट ऑन-साइट असेंबलीसाठी परवानगी देतात, बांधकाम वेळ लक्षणीयरीत्या कमी करतात.
5. विविध छप्पर आणि भिंत cladding पटल सह सुसंगत; हलक्या स्टीलच्या इमारतींसाठी आवश्यक फ्रेमिंग प्रोफाइल.
कोल्ड-फॉर्म केलेले पातळ-भिंती असलेले विभाग समान लोड-असर क्षमतेसाठी हॉट-रोल्ड चॅनेल स्टीलच्या फक्त एक तृतीयांश वजनाचे असतात. हे स्टील बीम, स्तंभ आणि पायावरील भार तसेच संरचनेसाठी आवश्यक एकूण स्टील टनेज कमी करते. याउलट, काँक्रीटच्या पुर्लीन्स अत्यंत जड असतात आणि स्पेस फ्रेम्स किंवा लाँग-स्पॅन लाइट स्टीलच्या छतासाठी अयोग्य असतात.
घटक निश्चित लांबीसाठी तयार केले जातात; ऑन-साइट असेंब्ली बोल्ट कनेक्शनसह कोरड्या-बांधकाम पद्धतीचा वापर करते, ऑन-साइट कटिंग किंवा वेल्डिंगची आवश्यकता दूर करते. याउलट, इमारती लाकूड purlins प्लॅनिंग आणि संरक्षक उपचार आवश्यक आहे, तर काँक्रीट purlins formwork, कास्टिंग आणि क्युरिंग आवश्यक आहे-परिणामी बांधकाम वेळेत लक्षणीय फरक.
सी-सेक्शन स्टीलचे इनवर्ड-कर्ल्ड ओठ गोल-बार टाय-रॉड्स आणि गुडघ्यावरील ब्रेसेस सहजपणे स्थापित करण्यास अनुमती देते, साध्या कोन-लोखंडी पुरलिन्सच्या तुलनेत पार्श्व वळण आणि वारा/बर्फाच्या भारांना उत्कृष्ट प्रतिकार असलेली एक मजबूत संरचनात्मक प्रणाली तयार करते.
संपूर्ण विभाग हॉट-डिप गॅल्वनाइज्ड आहे, एकसमान, हवाबंद झिंक कोटिंग (अंतर्देशीय भागांसाठी 80μm, किनारपट्टीच्या प्रदेशांसाठी 120μm) सुनिश्चित करते जे पाऊस आणि आर्द्रतेपासून गंजण्यास प्रतिकार करते. याउलट, कच्चे लाकूड सडणे आणि तडे जाण्याची शक्यता असते, तर स्टँडर्ड ब्लॅक आयर्न चॅनल स्टीलला नियतकालिक पेंटिंगसाठी उच्च देखभाल खर्च येतो.
प्लंबिंग आणि इलेक्ट्रिकल लाईन्ससाठी साइटवर थेट वेबमध्ये छिद्र पाडले जाऊ शकतात, ज्यामुळे बीम किंवा purlins भोवती मार्ग काढण्याची गरज नाहीशी होते आणि परिणामी स्वच्छ, कार्यक्षम मांडणी होते. याउलट, चॅनेल स्टीलच्या जाड भिंतींमुळे ड्रिलिंग करणे कठीण होते आणि काँक्रिट purlins अनियंत्रितपणे ड्रिल करता येत नाही.
फॅक्टरी विस्तारादरम्यान किंवा दरवाजा आणि खिडकीच्या स्थानांमध्ये बदल करताना पुनर्वापरासाठी सामग्री साइटवर कापली आणि कापली जाऊ शकते आणि स्टील 100% पुनर्वापर करण्यायोग्य आहे. इमारती लाकूड आणि काँक्रीटचे पुर्लिन मात्र, सामान्यतः पाडल्यानंतर बांधकाम कचरा बनतात.
सतत रोल-फॉर्मिंगद्वारे उत्पादित, युनिटची किंमत हॉट-रोल्ड चॅनेल स्टील किंवा ट्रिट केलेले सॉलिड इमारती लाकूड purlins पेक्षा कमी आहे, ज्यामुळे ते औद्योगिक इमारतींच्या लिफाफ्यांसाठी सर्वात किफायतशीर फ्रेमिंग पर्याय बनते.
कोल्ड रोल्ड सी सेक्शन स्टील पर्लिन्समध्ये सरळ टोके असतात, ज्यामुळे ते भिंती आणि छोट्या छतासाठी साइटवर साध्या स्प्लिसिंगसह योग्य बनतात.
झेड-सेक्शन स्टील लॅप्ड, स्टॅगर्ड कनेक्शनसाठी डिझाइन केलेले आहे, ज्यामुळे ते लांबच्या छतासाठी योग्य बनते.
1. हॉट-रोल्ड चॅनेल स्टील: जड स्व-वजन, महाग सामग्री आणि किफायतशीर;
2. इमारती लाकूड purlins: ज्वलनशील आणि सडणे प्रवण; अग्निसुरक्षा मानकांची पूर्तता करण्यात अयशस्वी;
3. कंक्रीट purlins: जड आणि स्थापित करण्यासाठी मंद; मोठ्या प्रमाणावर स्टील बांधकाम मध्ये टप्प्याटप्प्याने.
कच्चा माल: हॉट-डिप गॅल्वनाइज्ड स्टील स्ट्रिप (Q235). तपासणीमध्ये झिंक कोटिंगची जाडी, पट्टीची जाडी आणि उत्पन्नाची ताकद समाविष्ट असते. सामान्य भिंतीची जाडी: 1.8/2.0/2.2/2.5 मिमी. झिंक कोटिंग आवश्यकता: ≥80 μm (अंतर्देशीय) आणि ≥120 μm (कोस्टल). स्टीलची पट्टी सोलणे, कोट न केलेले स्पॉट्स किंवा कर्ल केलेल्या कडांपासून मुक्त असणे आवश्यक आहे.
स्टील कॉइल अनकोइलरवर फडकावली → पट्टी सपाट → फॉर्मिंग युनिटमध्ये फेड (मटेरियल विचलन टाळण्यासाठी ट्रॅकिंग/अलाइनमेंट सिस्टमसह सुसज्ज).
स्टीलची पट्टी बनवलेल्या रोलर्सच्या अनेक संचांमधून जाते, हळूहळू जाळे तयार करण्यासाठी वाकते, वरच्या आणि खालच्या बाजूस आणि आतील ओठ. एक मानक सी-सेक्शन प्रोफाइल (उदा., C80/C100/C140/C160/C180/C200) एकाच पासमध्ये तयार केले जाते.
ऑनलाइन हायड्रॉलिक फ्लाइंग सॉ वापरून आवश्यक प्रकल्प लांबी कट करा; कट धार गुळगुळीत आणि विकृतीपासून मुक्त आहे.
बोल्ट होल आणि सॅग रॉड्ससाठी गोलाकार छिद्रे त्यानंतरच्या असेंब्ली आणि फास्टनिंगसाठी तयार उत्पादनाच्या टोकांमध्ये किंवा जाळ्यामध्ये छिद्र केले जातात.

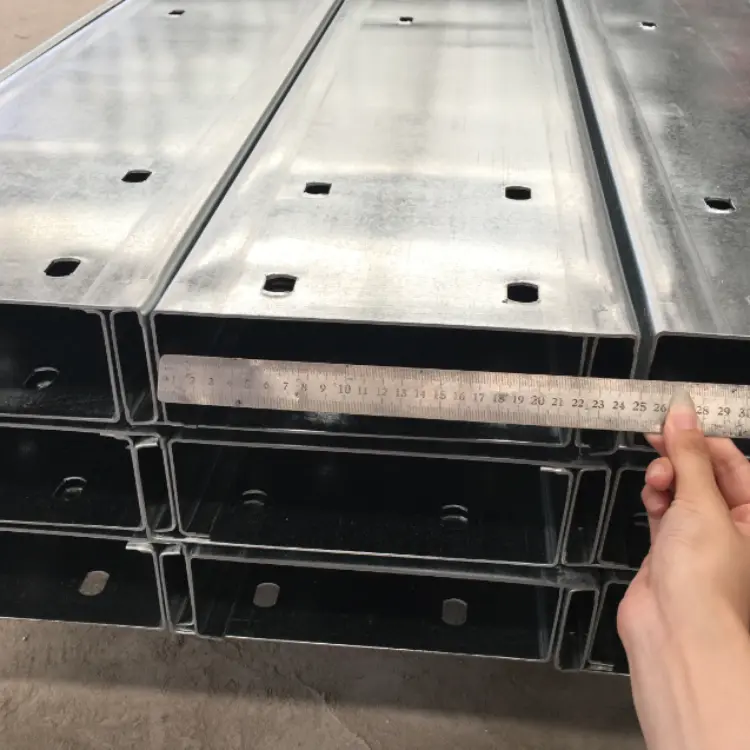

1. विभागाची उंची, बाहेरील बाजूची रुंदी, ओठांची परिमाणे आणि भिंतीची जाडी मोजा;
2. जस्त कोटिंगला वाकणे, वळवणे किंवा नुकसानीचे निरीक्षण करणे; गैर-अनुरूप वस्तू वेगळे करा.
सुबकपणे स्टॅक आणि समान तपशील उत्पादने बंडल; मॉडेल, जाडी आणि लांबीसह लेबल; गोदामासाठी लाकडी पॅलेटवर पॅक करा.
1. सरळ/डायगोनल सॅग रॉड्स: गोल स्टील कटिंग → थ्रेड रोलिंग;
2. स्ट्रट्स: वेल्डेड पाईपचे कटिंग;
3. गुडघा ब्रेसेस आणि पर्लिन क्लीट्स: स्टील प्लेट्सचे सीएनसी कटिंग, बेंडिंग आणि गॅल्वनाइजिंग.
1. स्टीलच्या बीम/स्तंभांना वेल्ड पर्लिन क्लीट्स;
2. कोल्ड रोल्ड सी सेक्शन स्टीलच्या पर्लिन्सला स्थितीत उचला आणि त्यांना क्लीट्सवर बोल्ट करा;
3. सॅग रॉड्स आणि स्लीव्ह स्ट्रट्स स्थापित करा; छतासाठी इव्ह ब्रेसेस (गुडघा ब्रेसेस) स्थापित करा.
1. साहित्य: Q235B कोल्ड-रोल्ड हॉट-डिप गॅल्वनाइज्ड स्टील स्ट्रिप
2. गॅल्वनाइज्ड कोटिंगची जाडी
मानक अंतर्देशीय क्षेत्रे: ≥80μm
तटीय किंवा रासायनिक गंज क्षेत्र: ≥120μm
C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; जाडी: 1.8-3.0 मिमी.
1. उत्पन्न शक्ती: ≥235 MPa
2. रेखीय विस्तार गुणांक: 1.2×10⁻⁵/℃ (रंग-लेपित स्टील शीटच्या थर्मल विस्ताराशी सुसंगत)
1. सॅग रॉड्स
सरळ/डायगोनल सॅग रॉड्स: φ10 किंवा φ12 Q235 गोल स्टील; टोके थ्रेड-रोल्ड आणि हॉट-डिप गॅल्वनाइज्ड आहेत.
स्ट्रट स्लीव्हज: Φ32×2.0 वेल्डेड पाईप; एक पातळ गोल स्टील रॉड टेंशनिंगसाठी आतील भागातून जातो.
पुरलिन स्पॅन्स > 4 मीटरसाठी सॅग रॉड प्रणाली अनिवार्य आहे.
2. इव्ह ब्रेसेस (छप्पर-विशिष्ट)
लहान सी-सेक्शन किंवा कोन स्टीलमधून कट करा; जाडी पुरलिनशी जुळते किंवा 1.8 मिमी आहे; एक टोक प्युर्लिनला जोडते आणि दुसरे स्टीलच्या बीमला जोडते जेणेकरुन पर्लिन उलटू नये.
3. कनेक्शन घटक
पर्लिन क्लीट्स: 3.0-5.0 मिमी हॉट-डिप गॅल्वनाइज्ड स्टील प्लेट; फास्टनिंग बोल्ट: M12 किंवा M14 हॉट-डिप गॅल्वनाइज्ड बोल्ट.
1. लहान गोदामे (स्पॅन ≤ 9 मी, अरुंद स्तंभ अंतर): छप्पर C140×50×2.0; वॉल C100×50×2.0
2. मानक कारखाना इमारती (स्पॅन 12-24 मी, स्तंभ अंतर अंदाजे 6-7 मी): छप्पर C160/C180 (भिंतीची जाडी 2.0-2.2 मिमी); सॅग रॉड्स आणि फ्लँज ब्रेसेसच्या संपूर्ण सेटसह सुसज्ज
3. किनार्यावरील उच्च-वाऱ्याचे क्षेत्र: दाट purlins (भिंतीची जाडी 2.2-2.5 मिमी); सॅग रॉड्स जवळच्या अंतराने स्थापित केले जातात
4. मोठ्या कारखान्याच्या इमारती (स्तंभ अंतर > 7 मी): छप्पर C200, C220, C250, C280, C300 (भिंतीची जाडी 2.0–3.0mm); सॅग रॉड्स आणि फ्लँज ब्रेसेसच्या संपूर्ण सेटसह सुसज्ज
