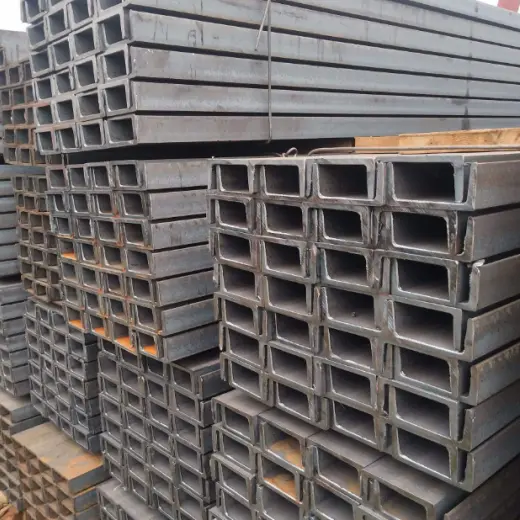

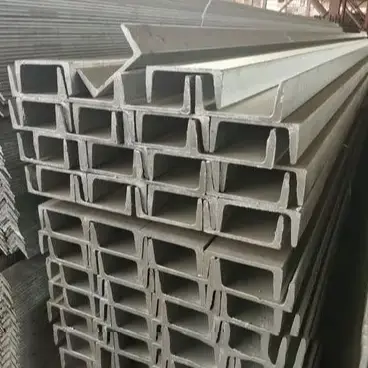

रूफिंगसाठी हॉट रोल्ड स्टील चॅनेल पर्लिन्स हेवी-ड्यूटी, छप्पर आणि भिंतींसाठी लोड-बेअरिंग स्ट्रक्चरल सदस्य म्हणून काम करतात. थंड-निर्मित पातळ-भिंतींच्या C- किंवा Z-प्युर्लिनच्या विपरीत, ते थेट हॉट-रोल्ड स्टीलपासून एकल, अविभाज्य एकक म्हणून तयार होतात. ही प्रक्रिया कोल्ड फॉर्मिंगशी संबंधित अंतर्गत ताण दूर करते आणि संपूर्ण वेब आणि फ्लँज्सवर एकसमान जाडी सुनिश्चित करते, ज्यामुळे लाइट-गेज स्टीलच्या purlins ची लोड-बेअरिंग क्षमता अपुरी असते तेव्हा त्यांना बदलण्याची आदर्श पर्याय बनते.
कच्चा माल अनुपालन: रूफिंगसाठी व्हर्जिन हॉट रोल्ड स्टील चॅनेल पर्लिन्स राष्ट्रीय मानक GB/T707 नुसार कडक केले जातात; पुनर्नवीनीकरण/री-रोल्ड नॉन-स्टँडर्ड सामग्रीचा वापर प्रतिबंधित आहे आणि जास्त नकारात्मक भिंती-जाडीचे विचलन कठोरपणे प्रतिबंधित आहे.
तयार उत्पादन प्रक्रिया: व्हर्जिन चॅनेल स्टील निश्चित-लांबीचे कटिंग, ताण आराम, अचूक वेब पंचिंग आणि एंड-फेस डिबरिंगमधून जाते; हॉट-रोल्ड बेस मटेरियलचे यांत्रिक गुणधर्म अपरिवर्तित राहतात, प्रक्रिया असेंबलीसाठी अचूक फिनिशिंगपर्यंत मर्यादित असते.
योग्य ऍप्लिकेशन्स: स्टील बीम किंवा काँक्रिट रिंग बीम बेस, हेवी-लोड रूफिंग, छतावर बसवलेल्या उपकरणांसाठी निलंबित प्लॅटफॉर्म, स्मेल्टिंग प्लांट्समध्ये उच्च-तापमान सहाय्यक सुविधा आणि जुन्या पोर्टलच्या कडक-फ्रेम संरचनांचे नूतनीकरण.
प्रतिबंधित ऍप्लिकेशन्स: स्टँडर्ड नवीन लाइट-लोड फॅक्टरी इमारती (15 मी अंतर्गत पसरलेल्या) आणि सतत ओव्हरलॅपिंगसह उंच-उतार छप्पर; ही परिस्थिती खराब खर्च-प्रभावीता आणि संरचनात्मक अनुकूलता देतात.
घरातील कोरडे/धूळ-मुक्त वातावरण: सँडब्लास्टिंग/गंज काढणे आणि त्यानंतर संमिश्र पेंट कोटिंग.
बाहेरील दमट/कोस्टल/रासायनिक वातावरण: दीर्घकालीन गंज संरक्षणासाठी हॉट-डिप गॅल्वनाइजिंग.
क्र. 8 चॅनल स्टील: 80×43×5mm (लहान-स्तरीय नूतनीकरण प्रकल्पांसाठी प्राथमिक साहित्य)
क्र. 10 चॅनल स्टील: 100×48×5.3 मिमी (सामान्य हेवी-लोड छप्परांसाठी प्राथमिक सामग्री)
क्र. 12 चॅनल स्टील: 120×53×5.5mm (उपकरणे प्लॅटफॉर्म आणि जास्त बर्फ साठणाऱ्या क्षेत्रांसाठी खास)
गोलाकार स्टील टाय रॉड्स: Φ12, Φ14 Q235 हॉट-डिप गॅल्वनाइज्ड गोल स्टील थ्रेड-रोल्ड एंडसह; चॅनेल स्टील वेबच्या उच्च कडकपणामुळे, साइटवर ड्रिलिंग करण्यास मनाई आहे - कारखान्यात बोल्ट होल प्री-फेब्रिकेटेड असणे आवश्यक आहे.
स्लीव्ह स्ट्रट्स: Φ32×2.0 वेल्डेड स्टील पाईप; स्थानिक कातरणे तणावाचा प्रतिकार करण्यासाठी कर्णरेषेतील टाय रॉड्सच्या कठोर कोपऱ्याच्या समर्थनासाठी वापरले जाते.
रूफ नी ब्रेसेस: L40×4 किंवा L50×5 समान-लेग अँगल स्टील; पवन सक्शनमुळे होणाऱ्या उलथून जाण्याला प्रतिकार करण्यासाठी मुख्य बीमशी purlins जोडते.
पर्लिन क्लीट्स: 3.0–5.0 मिमी हॉट-रोल्ड स्टील प्लेट (कट आणि वाकलेली) प्री-ड्रिल्ड बोल्ट होलसह.
फास्टनिंग बोल्ट: M14 किंवा M16 हॉट-डिप गॅल्वनाइज्ड उच्च-शक्ती बोल्ट; चॅनेल स्टीलमधील मोठ्या-व्यासाच्या स्थापनेच्या छिद्रांमध्ये बसण्यासाठी आकार.
थेट सुसंगतता: स्टँडिंग-सीम कलर स्टील शीट्स, लॅप्ड कलर स्टील रूफ पॅनेल आणि काचेच्या लोकर/रॉक वूल इन्सुलेशन लेयर.
मॅचिंग ट्रिम/फ्लॅशिंग्स: रिज कॅप्स, इव्ह फ्लॅशिंग आणि छताचे विस्तार संयुक्त ट्रिम.
मुख्य सामग्री निवड: क्रमांक 8 हॉट-रोल्ड चॅनेल स्टील purlins (मानक लांबी 6-9 मीटर).
सहाय्यक साहित्य: Φ12 सिंगल-रो साध्या टाय रॉड्स; गुडघ्याला कोणतेही अतिरिक्त ब्रेसेस नाहीत.
गंजरोधक उपचार: Sa2.5 ग्रेड सँडब्लास्टिंग + इपॉक्सी प्राइमर + टॉपकोटचे दोन आवरण (चित्रपटाची जाडी ≥80 μm).
लागू अटी: छप्पर लोड ≤0.8 kN/m²; निलंबित उपकरणे नाहीत; कोरडे अंतर्देशीय प्रदेश.
मुख्य सामग्रीची निवड: क्रमांक 10 किंवा क्रमांक 12 जाड चॅनेल स्टील; आवश्यकतेनुसार purlin अंतर कमी केले. सहाय्यक साहित्य: Φ14 जवळच्या अंतरावर असलेल्या टाय रॉड्स; कोन स्टील गुडघा ब्रेसेस 100% पुरलिन स्थानांवर स्थापित केले आहेत.
अँटी-गंज उपचार: घरातील वापरासाठी स्प्रे पेंटिंग; बाहेरच्या वापरासाठी हॉट-डिप गॅल्वनाइजिंग.
लागू अटी: छप्पर अतिरिक्त भार जसे की व्हेंटिलेटर, फोटोव्होल्टेइक सिस्टम किंवा देखभाल कर्मचाऱ्यांच्या रहदारीस समर्थन देते.
सामग्रीची निवड: क्रमांक 8 ते क्रमांक 12 पर्यंतचे आकार (आवश्यकतेनुसार निवडलेले).
अँटी-कॉरोझन स्टँडर्ड: पर्लिन, टाय रॉड्स, गुडघा ब्रेसेस आणि पर्लिन ब्रॅकेटमध्ये घटकांमधील गॅल्व्हॅनिक गंज दूर करण्यासाठी ≥120μm च्या गॅल्वनाइज्ड कोटिंग जाडीचे वैशिष्ट्य आहे.
इन्स्टॉलेशन तपशील: इलेक्ट्रोकेमिकल क्षरणाचा मार्ग खंडित करण्यासाठी पर्लिन ब्रॅकेट आणि मुख्य बीममध्ये अँटी-कॉरोशन गॅस्केट स्थापित केले जातात.
रूफिंगसाठी हॉट रोल्ड स्टील चॅनेल पर्लिन्स: हॉट-रोल्ड बेस मटेरियलमध्ये भिंतीची एकसमान जाडी असते आणि कोल्ड फॉर्मिंगमुळे कोणताही अवशिष्ट ताण नसतो; हे पार्श्विक जड-वस्तुच्या प्रभावांना आणि एकाग्र बर्फाच्या भारांना सेक्शन बकलिंग किंवा डेंटिंगशिवाय सहन करते.
C/Z Purlins: पातळ-भिंती आणि थंड-निर्मित; मर्यादेपेक्षा जास्त केंद्रित भार त्वरित वाकणे किंवा फाटणे कारणीभूत ठरतात, ज्यामुळे ते उपकरणे निलंबित करण्यासाठी अयोग्य बनतात.
चॅनेल स्टील पर्लिन्स: घनतेने रोल केलेले बेस मटेरियल; 400°C पर्यंत तापमानात अल्पकालीन प्रदर्शनादरम्यान कोणतेही पार्श्व वळण येत नाही, ज्यामुळे ते बॉयलर रूम आणि स्मेल्टिंग वर्कशॉपसाठी योग्य बनतात.
C/Z Purlins: थर्मल स्ट्रेस पातळ-भिंतींच्या भागात झपाट्याने बाहेर पडतो, ज्यामुळे पार्श्व बकलिंग आणि कोसळणे सोपे होते; अनेकदा अग्निसुरक्षा तपासणीत अपयशी ठरते.
चॅनेल स्टील पर्लिन्स: पुरेशी वेब जाडी या विभागाच्या एकूण लोड-असर क्षमतेशी तडजोड न करता पाइपलाइन सपोर्टचे अनियंत्रित ड्रिलिंग आणि वेल्डिंगसाठी परवानगी देते.
C/Z Purlins: 12mm पेक्षा जास्त व्यास असलेले एकल छिद्र लक्षणीयपणे फ्लेक्सल सामर्थ्य कमी करते, भविष्यातील बदलांना गंभीरपणे मर्यादित करते.
किंमत आणि स्व-वजन मर्यादा: त्याच कालावधीसाठी, सी-सेक्शन स्टीलपेक्षा स्वत: ची वजन 60% जास्त आहे, मुख्य बीम आणि पाया बांधकाम खर्च 12%-15% वाढतो.
स्ट्रक्चरल मर्यादा: सपाट फ्लँज्स विस्तारित लांबीसाठी आच्छादित होण्यापासून प्रतिबंधित करतात, ज्यामुळे ते उंच-उतारावरील छतावर सतत लोड-बेअरिंग डिझाइनसाठी अयोग्य बनतात.
व्हिज्युअल तपासणी: चॅनेल स्टील वळण, फ्लँज क्रॅकिंग, किनारा/कोपरा विकृती आणि पृष्ठभागाचे विघटन तपासा.
पॅरामीटर पडताळणी: स्पॉट-चेक वेब जाडी आणि फ्लँज रुंदी सहनशीलता; गिरणी साहित्य गुणवत्ता प्रमाणपत्रे सत्यापित; Q235B ग्रेड स्टीलसाठी स्पेक्ट्रल री-चाचणी आयोजित करा.
कट-टू-लांबी: अचूक प्लाझ्मा कटिंग; कट-फेस लंबवत विचलन ≤ 1 मिमी.
तणाव-रिलीफ पंचिंग: होल प्लेसमेंट ≥ फ्लँजपासून भोक व्यासाच्या 1.5 पट; लोड अंतर्गत फाटणे टाळण्यासाठी केंद्रीय वेब तणाव-कमकुवत क्षेत्र टाळा.
एंड-फेस ग्राइंडिंग: वाहतुकीदरम्यान अँटी-कॉरोझन कोटिंगचे नुकसान आणि इन्स्टॉलेशन कर्मचाऱ्यांना दुखापत टाळण्यासाठी कापलेल्या कडा आणि छिद्रांमधुन बुर्स काढा.
पेंट कोटिंग मार्ग: गंज काढण्यासाठी शॉट ब्लास्टिंग (Sa2.5) → डस्ट ब्लो-ऑफ → इपॉक्सी प्राइमर फवारणी → डबल-लेयर टॉपकोट फवारणी → 72-तास सभोवतालचे तापमान क्युरिंग.
हॉट-डिप गॅल्वनाइझिंग मार्ग: ऍसिड पिकलिंग/डिग्रेझिंग → वॉटर रिन्सिंग → फ्लक्स विसर्जन → हॉट-डिप गॅल्वनाइजिंग 450–460°C तापमान → एअर कूलिंग/पॅसिव्हेशन → पृष्ठभाग झिंक नोड्यूल पीसणे.
मितीय आणि भौमितिक तपासणी: सरळपणा, वळण/विक्षेपण आणि छिद्र अंतराची संपूर्ण तपासणी.
अँटी-कॉरोशन स्पॉट चेक: पेंट फिल्म आणि गॅल्वनाइजिंग लेयर जाडी गेज वापरून साइटवर जाडीची पडताळणी.
स्टोरेज आणि पॅकेजिंग: स्टील पॅलेट बंडलिंग; मॉडेल, साहित्य आणि अँटी-गंज वैशिष्ट्यांसह चिन्हांकित करणे; समुद्र वाहतुकीसाठी ओलावा-प्रूफ स्ट्रेच-रॅप पॅकेजिंग.
|
चॅनेल आकार |
उंची h(मिमी) |
पायाची रुंदी b(मिमी) |
वेब जाडी d(मिमी) |
सैद्धांतिक वजन (किलो/मी) |
|
८# |
80 |
43 |
5.0 |
8.045 |
|
१०# |
100 |
48 |
5.3 |
10.007 |
|
१२# |
120 |
53 |
5.5 |
12.059 |
साहित्य: Q235B हॉट-रोल्ड कार्बन स्ट्रक्चरल स्टील
यांत्रिक सामर्थ्य: उत्पन्न शक्ती ≥ 235 MPa; तन्य शक्ती 375-500 MPa
थर्मल विस्तार गुणांक: 1.2 × 10⁻⁵/°C; लांबलचक छप्पर घालण्यासाठी आवश्यक विस्तार अंतर
पेंट-आधारित अँटी-गंज: एकूण संमिश्र कोटिंग जाडी ≥ 80 μm
हॉट-डिप गॅल्वनाइजिंग: मानक अंतर्देशीय क्षेत्रांसाठी ≥ 80 μm; किनारी किंवा रासायनिक गंज क्षेत्रांसाठी ≥ 120 μm
1. रूफिंगसाठी हॉट रोल्ड स्टील चॅनल पर्लिन्स हे उंच-स्लोप रूफिंगसाठी झेड-आकाराच्या प्युर्लिन्सची जागा घेऊ शकतात का?
उत्तर: नाही. चॅनल स्टीलमध्ये सपाट फ्लँग्स आहेत, ज्यामुळे उतार असलेल्या छतावर विलक्षण लोडिंग होते आणि ओव्हरलॅपिंगद्वारे सतत लोड-बेअरिंग प्रतिबंधित होते; यामुळे प्युर्लिन्स कालांतराने उलथून जाण्याची शक्यता असते, त्यामुळे ते फक्त सपाट स्थापनेसाठी योग्य असतात.
2. किनारी प्रकल्पांसाठी सहाय्यक घटकांना वेगळे गॅल्वनाइजिंग आवश्यक आहे का?
उत्तर: होय. वेगवेगळ्या स्टील सामग्रीमधील संभाव्य फरक गंजला गती देतात; HAISHENG सर्व सहाय्यक घटकांना 120 μm गॅल्वनाइजिंग मानक बाय डीफॉल्ट लागू करते, त्यामुळे ग्राहकांना त्यांचा स्वतंत्रपणे स्रोत घेण्याची आवश्यकता नाही.
3. चॅनेल स्टीलसाठी ऑन-साइट होल ड्रिलिंग आणि फॅक्टरी प्री-ड्रिलिंगमध्ये काय फरक आहे?
उत्तर: ऑन-साइट ड्रिलिंगमध्ये तणावमुक्तीचा अभाव असतो, ज्यामुळे वेब फाटण्याचा उच्च धोका निर्माण होतो; फॅक्टरी प्री-ड्रिलिंग स्ट्रक्चरल लोड-बेअरिंग क्षमतेशी तडजोड न करता होल स्पेसिंगसाठी राष्ट्रीय मानकांचे पालन करते आणि परदेशातील प्रकल्पांसाठी ही अनिवार्य आवश्यकता आहे.
