स्ट्रक्चरल स्टील कनेक्शनसाठी उच्च शक्तीचे बोल्ट

स्ट्रक्चरल स्टील कनेक्शनसाठी उच्च शक्तीचे बोल्ट हे आधुनिक स्टील संरचना अभियांत्रिकीमध्ये सर्वाधिक वापरले जाणारे प्रीस्ट्रेस्ड फास्टनिंग घटक आहेत. ट्विस्ट-शिअर प्रकारच्या उच्च-शक्तीच्या बोल्टपेक्षा वेगळे, त्यांच्याकडे गळ्यातील खोबणी नसते. टॉर्क पद्धत किंवा रोटेशन अँगल पद्धतीद्वारे प्री-टेन्शन फोर्स तंतोतंत लागू केले जाते. उत्पादने दोन मुख्य प्रवाहातील सामर्थ्य श्रेणींमध्ये विभागली गेली आहेत: 8.8 आणि 10.9. ते कनेक्शनच्या दोन पद्धती साध्य करू शकतात: घर्षण प्रकार आणि कॉम्प्रेशन प्रकार, आणि घरातील, बाहेरील, किनारी, आणि संक्षारक वातावरणासारख्या विविध बांधकाम परिस्थितींसाठी योग्य आहेत.

HAISHENG च्या उच्च-शक्तीच्या बोल्टची संपूर्ण श्रेणी उत्पादन आणि चाचणीसाठी राष्ट्रीय मानकांचे काटेकोरपणे पालन करते. ते पुरेशा स्टॉकमध्ये आहेत आणि पूर्ण तपशील आहेत. ते विविध स्टील स्ट्रक्चर फॅक्टरी, ब्रिज, ट्रस, आणि उंच इमारतींच्या बॅच खरेदी आणि सानुकूलित आवश्यकता थेट पूर्ण करू शकतात. प्रकल्प स्वीकृतीचे अनुपालन सुनिश्चित करण्यासाठी ते संपूर्ण चाचणी डेटासह सुसज्ज आहेत.

I. अंमलबजावणी मानके

हा विभाग, स्ट्रक्चरल स्टील कनेक्शनसाठी उच्च शक्ती बोल्ट, स्टील संरचना बांधकाम आणि उत्पादन निर्मितीसाठी सध्याच्या राष्ट्रीय मानकांचे काटेकोरपणे पालन करतो. उत्पादन, चाचणी आणि स्वीकृतीची संपूर्ण प्रक्रिया नियमांनुसार केली जाते. मुख्य अंमलबजावणी मानके खालीलप्रमाणे आहेत:

1. उत्पादन उत्पादन मानक: GB/T 1228 - 1231

2. अभियांत्रिकी बांधकाम स्वीकृती मानके: GB 50205 - 2020

II. उत्पादनाच्या मूलभूत व्याख्या आणि अनुप्रयोग परिस्थिती

2.1 उत्पादनाची मुख्य व्याख्या

मोठा षटकोनी उच्च-शक्तीचा बोल्ट कनेक्शन सेट विशेषतः स्टील स्ट्रक्चर्ससाठी प्री-स्ट्रेस्ड फास्टनर आहे. हे टॉर्शन आणि शिअर बोल्ट हेड स्ट्रक्चरच्या नेकिंग ग्रूव्हशिवाय मानक षटकोनी हेड स्ट्रक्चर स्वीकारते. बांधकामादरम्यान, टॉर्क पद्धत किंवा टर्निंग अँगल पद्धतीद्वारे मानक प्री-टेन्शन फोर्स लागू केले जाते. शीट मेटल संपर्क पृष्ठभाग, स्क्रूचा बेअरिंग प्रेशर, आणि स्क्रूची कातरणे यांच्यातील घर्षण शक्तीद्वारे भार प्रसारित केला जातो. हे दोन कनेक्शन मोडमध्ये विभागले गेले आहे: घर्षण प्रकार आणि दाब प्रकार, आणि बहुतेक स्टील स्ट्रक्चर लोड-बेअरिंग नोड्ससाठी योग्य आहे.

2.2 सामर्थ्य श्रेणी आणि लागू अटी

अभियांत्रिकी लोड-बेअरिंग परिस्थितीतील फरकांनुसार, स्ट्रक्चरल स्टील कनेक्शनसाठी उच्च शक्तीचे बोल्ट दोन मुख्य प्रवाहात विभागले गेले आहेत, कार्यप्रदर्शन जास्त किंवा अपुरी सहन क्षमता समस्या टाळण्यासाठी भिन्न बांधकाम परिस्थितीशी तंतोतंत जुळणारे:

1. 10.9 ग्रेड: मजबूत बेअरिंग क्षमता आणि उत्कृष्ट थकवा प्रतिरोधासह, बीम आणि कॉलम, कॉलम आणि बीम, स्टील ट्रस, आणि ब्रिज यासारख्या स्टील स्ट्रक्चर्सच्या कोर की लोड-बेअरिंग नोड्ससाठी योग्य

2. 8.8 ग्रेड: उच्च किमतीच्या कार्यक्षमतेसह आणि पारंपारिक लाइट-लोड प्रकल्पांशी सुसंगततेसह, हलक्या स्टीलच्या संरचनेच्या दुय्यम लोड-बेअरिंग नोड्स, उपकरणे समर्थन, आणि बिल्डिंग एनक्लोजर स्ट्रक्चर्ससाठी योग्य

2.3 सामान्य साहित्य आणि उत्पादन ओळख

सर्व उत्पादनांवर उच्च-गुणवत्तेचे मिश्र धातुचे स्टील क्वेंचिंग आणि टेम्परिंगद्वारे प्रक्रिया केली जाते. सामग्री स्थिर आहे, आणि यांत्रिक गुणधर्म मानके पूर्ण करतात. साहित्य किंवा निकृष्ट मिश्रित स्टीलची कमतरता नाही. हे दीर्घकालीन अभियांत्रिकी सेवा आवश्यकता पूर्ण करते:

1. 10.9 ग्रेड बोल्ट： मुख्य सामग्री 20MnTiB, 35VB आहे; जुळणारे नट आणि वॉशर 35CrMo, 45# स्टीलचे बनलेले आहेत

2. 8.8 ग्रेड बोल्ट: मुख्य सामग्री 45# स्टील, 40Cr आहे; जुळणारे नट आणि वॉशर 45# स्टीलचे बनलेले आहेत

3. उत्पादन ओळख: बोल्ट बॉडी 10.9S/8.8S ने कोरलेली आहे, आणि संबंधित नट 10H/8H ने कोरलेले आहेत. ओळख स्पष्ट आणि पोशाख-प्रतिरोधक आहे, ऑन-साइट तपशील क्रमवारी आणि गुणवत्ता पडताळणी सुलभ करते

2.4 सामान्य तपशील आणि कस्टम सेवा

मुख्य प्रवाहातील अभियांत्रिकी प्रकल्पांसाठी स्टॉकमध्ये मानक तपशील समाविष्ट आहेत. विशेष बांधकाम गरजा पूर्ण करण्यासाठी नॉन-स्टँडर्ड प्रोजेक्टसाठी कस्टमायझेशन देखील समर्थित आहे:

1. नाममात्र व्यास: M16, M20, M22, M24, M27, M30

2. नाममात्र लांबी: 40 मिमी ते 240 मिमी

3. सानुकूल सेवा： अल्ट्रा-लाँग स्पेसिफिकेशन्स, नॉन-स्टँडर्ड स्पेशल लेंथ्स, आणि स्पेशल टॉलरन्स कंपॅटिबल बोल्ट्सवर विविध विशेष आकाराच्या स्टील स्ट्रक्चर प्रकल्पांना जोडण्यासाठी प्रक्रिया केली जाऊ शकते.

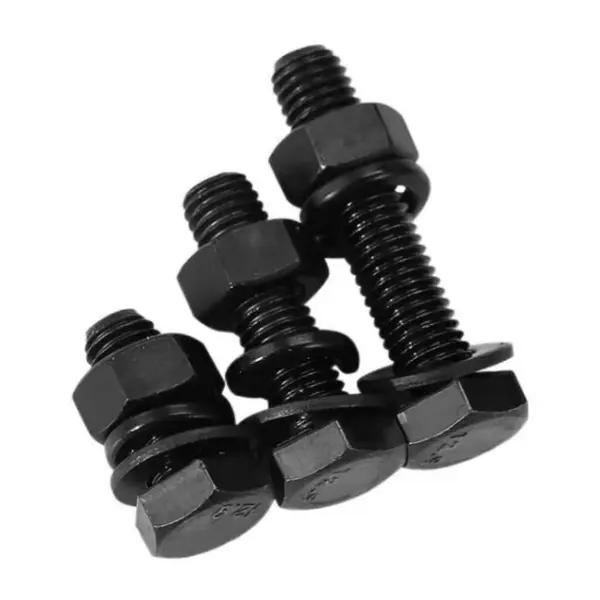

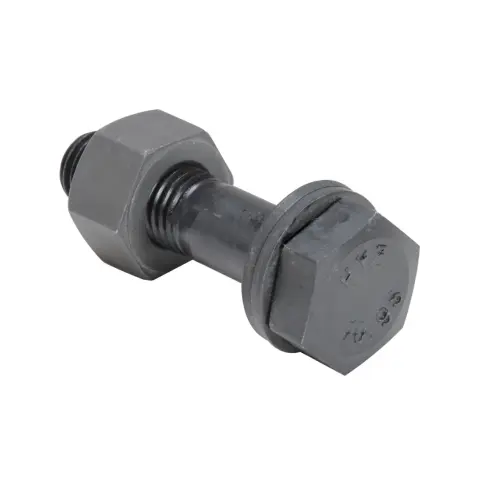

III. मानक पूर्ण सेट कॉन्फिगरेशन

स्ट्रक्चरल स्टील कनेक्शनसाठी HAISHENG चे सर्व उच्च शक्तीचे बोल्ट फॅक्टरी-असेम्बल केलेले पूर्ण संच आहेत. बांधकाम साइटवर चुकीची स्थापना किंवा घटक वगळल्यामुळे बांधकाम गुणवत्तेच्या समस्या टाळून, निश्चित संयोजन वेगळे किंवा मिसळलेले नाही. संपूर्ण कनेक्शन सेटमध्ये हे समाविष्ट आहे: 1 बोल्ट + 1 नट + 2 उच्च-शक्तीचे फ्लॅट वॉशर.

1. मोठे षटकोनी उच्च-शक्तीचे बोल्ट: मानक षटकोनी हेड डिझाइन, पूर्ण-थ्रेडेड बॉडी, स्ट्रक्चर्ससाठी सर्वत्र लागू, पारंपारिक बांधकाम साधनांशी सुसंगत, अत्यंत मजबूत अष्टपैलुत्वासह

2. उच्च-शक्तीचे नट: जाड षटकोनी रचना, बोल्टशी अचूक थ्रेड जुळणारे, घट्टपणे लॉक केलेले आणि घसरण्याची शक्यता नाही

3. उच्च-शक्तीचे फ्लॅट वॉशर्स: बांधकामादरम्यान बोल्टच्या डोक्याखाली आणि नटच्या दोन्ही बाजूला स्वतंत्रपणे स्थापित केले जातात, दाब प्रभावीपणे वितरित करतात, घट्ट करताना स्टीलच्या संरचनेच्या पायाला होणारे नुकसान टाळतात.

IV. पृष्ठभाग उपचार प्रक्रिया

गंजरोधक, परिधान प्रतिरोधक आणि अँटी-स्लिपसाठी विविध बांधकाम वातावरणाच्या आवश्यकता पूर्ण करण्यासाठी, आम्ही तीन परिपक्व पृष्ठभाग उपचार उपाय ऑफर करतो. खरेदी विभाग प्रकल्पाच्या अटींवर आधारित थेट प्रकार निवडू शकतो:

1. फॉस्फेटिंग आणि ब्लॅकनिंग ट्रीटमेंट: इनडोअर ड्राय वर्कशॉप आणि इनडोअर स्टील स्ट्रक्चर प्रोजेक्टसाठी योग्य. यात स्थिर घर्षण गुणांक, उच्च किमतीची कार्यक्षमता आहे आणि नागरी आणि औद्योगिक स्टील संरचनांसाठी मुख्य प्रवाहाची निवड आहे.

2. हॉट-डिप गॅल्वनाइजिंग ट्रीटमेंट: बाहेरील, बाहेरील, किनार्यावरील दमट आणि सौम्य गंज वातावरणासाठी योग्य. यात उत्कृष्ट अँटी-गंज कार्यक्षमता आहे. गॅल्वनाइझिंग केल्यानंतर, गुळगुळीत आणि अबाधित स्क्रू प्रतिबद्धता सुनिश्चित करण्यासाठी पृष्ठभागावर समान रीतीने डिबर केले जाते.

3. डॅक्रोमेट उपचार: गंभीर गंज, उच्च आर्द्रता आणि रासायनिक वनस्पती क्षेत्र इत्यादींसाठी योग्य. हे स्थिर अँटी-स्लिप कार्यक्षमतेसह उत्कृष्ट अँटी-गंज-विरोधी कार्यप्रदर्शन एकत्र करते, सांध्यांचे सेवा आयुष्य वाढवते.

V. बांधकाम सहाय्यक साधने आणि साहित्य कॉन्फिगरेशन

5.1 विशेष बांधकाम साधने

हा विभाग: स्ट्रक्चरल स्टील कनेक्शनसाठी उच्च शक्तीचे बोल्ट हे पारंपारिक मानकीकृत बांधकाम यंत्रांशी सुसंगत आहेत, कोणत्याही विशेष सानुकूलित उपकरणांची आवश्यकता नाही, ज्यामुळे बांधकाम साइटवर बांधकाम खर्च कमी होतो: टॉर्क रेंच (प्रारंभिक आणि अंतिम घट्ट दोन्हीसाठी), कोन गेज, जाडी गेज, मार्कर पेन, संपर्क पृष्ठभाग ग्राइंडिंग टू.

5.2 पॅकेजिंग आणि फॅक्टरी दस्तऐवज

1. पॅकेजिंग तपशील: प्रत्येक बॅच स्वतंत्रपणे संपूर्ण संच म्हणून पॅक केली जाते आणि तुकड्यांमध्ये विकण्यास किंवा बॅचेस आणि मॉडेल्सचे मिश्रण करण्यास सक्त मनाई आहे. हे बांधकाम साइटवर वेअरहाऊस स्टोरेज, मागणी आणि इन्व्हेंटरी तपासणी सुलभ करते.

2. सहाय्यक दस्तऐवज: उत्पादनांची प्रत्येक तुकडी पूर्ण आणि अनुपालन दस्तऐवजांसह येते जी थेट प्रकल्प तपासणी आणि स्वीकृतीसाठी वापरली जाऊ शकते, ज्यामध्ये उत्पादन प्रमाणपत्र, यांत्रिक कार्यप्रदर्शन चाचणी अहवाल, प्री-टेन्शन चाचणी अहवाल, टॉर्क गुणांक चाचणी अहवाल, अँटी-स्लिप गुणांक चाचणी अहवाल यांचा समावेश आहे.

सहावा. मुख्य उत्पादन फायदे

सामान्य बोल्टच्या तुलनेत, स्ट्रक्चरल स्टील कनेक्शनसाठी उच्च सामर्थ्य बोल्टचे स्ट्रक्चरल स्थिरता, सेवा जीवन आणि अभियांत्रिकी सुरक्षिततेच्या दृष्टीने महत्त्वपूर्ण फायदे आहेत, स्टील स्ट्रक्चरच्या सांध्यातील ढिले होणे, विकृत होणे आणि सरकणे यासारख्या सामान्य अभियांत्रिकी समस्या प्रभावीपणे हाताळतात:

1. स्थिर यांत्रिक गुणधर्म: उच्च सामर्थ्य आणि चांगली कणखरता, दीर्घकालीन लोडिंग अंतर्गत स्ट्रेचिंग विकृती आणि फ्रॅक्चरला प्रतिरोधक, जड भार आणि पर्यायी भार परिस्थितीसाठी योग्य

2. उत्कृष्ट अँटी-स्लिप कार्यप्रदर्शन: पुरेशी आणि एकसमान प्री-टाइटनिंग फोर्स, प्लेट्समधील घट्ट संपर्क, जॉइंट सरकण्याचा धोका प्रभावीपणे दूर करते

3. मजबूत भूकंप आणि थकवा प्रतिकार: उपकरणे कंपन, वारा कंपन आणि पर्यायी भारांना प्रतिरोधक, उंच-उंच आणि मोठ्या-स्पॅन स्टील संरचनांसाठी योग्य

4. उच्च एकूण सुरक्षा: संयुक्त ठिकाणी एकसमान शक्ती वितरण, स्टीलच्या संरचनेच्या एकूण स्थिरतेत लक्षणीय सुधारणा करणे, अभियांत्रिकी जोखीम कमी करणे, आणि सुरक्षा गुणांक वाढवणे

5. मजबूत बांधकाम सुसंगतता: प्रमाणित संरचना, सोयीस्कर स्थापना, मोठ्या प्रमाणात बॅच स्टील संरचना बांधकामासाठी योग्य, बांधकाम कालावधी कमी करणे आणि मजुरीचा खर्च कमी करणे

VII. उत्पादन भिन्नता हायलाइट्स

7.1 10.9 ग्रेड टॉर्क-शिअर हाय-स्ट्रेंथ बोल्ट कोर स्ट्रेंथशी तुलना

1. बांधकाम जागेची अनुकूलता विस्तृत आहे: शेपटीच्या आकाराचे डोके, एकल बाजूचे ऑपरेशन, बंद पोकळी, अरुंद आणि लपविलेले नोड्स आणि बॉक्स-प्रकार स्तंभांची अंतर्गत रचना सर्व सामान्यपणे तयार केली जाऊ शकते, जटिल नोड्सच्या बांधकाम समस्यांचे निराकरण करते आणि त्याची अष्टपैलुता खूप जास्त आहे.

2. दुरुस्त करता येण्याजोगे आणि पुन्हा वापरता येण्याजोगे: विध्वंसक नेक-ब्रेकिंग स्ट्रक्चरशिवाय, ते सामान्यतः अभियांत्रिकी देखभाल, नूतनीकरण, पुनर्रचना किंवा तात्पुरत्या असेंब्ली दरम्यान वेगळे केले जाऊ शकते; अभियांत्रिकी उपभोग्य वस्तूंची किंमत कमी करून योग्य स्वरूप, थ्रेड्स आणि यांत्रिक गुणधर्मांसह जोडणी जोड्या पुन्हा वापरल्या जाऊ शकतात.

3. मोठे तपशील निवड श्रेणी: अति-मोठ्या व्यास, अल्ट्रा-लांब आणि गैर-मानक वैशिष्ट्यांसाठी सानुकूल करण्यायोग्य, अति-जाड लॅमिनेटेड प्लेट्ससाठी योग्य, अत्यंत मोठे भार आणि विशेष नोड्स, टॉर्शन-शिअर प्रकारच्या बोल्टच्या मर्यादांची भरपाई करतात.

4. ड्युअल फोर्स मोड सुसंगतता: घर्षण आणि बेअरिंग अशा दोन्ही प्रकारच्या कनेक्शन पद्धतींना समर्थन देते, हेवी-लोड स्टॅटिक लोड नोड्स बेअरिंग क्षमता वाढविण्यासाठी बेअरिंग प्रकार निवडू शकतात, अधिक अभियांत्रिकी डिझाइन योजनांसाठी योग्य.

सापेक्ष तोटे

1. प्री-टेन्शन फोर्स टॉर्क आणि अँगल कंट्रोलवर अवलंबून असते, मशीन टूल अचूकता, मॅन्युअल ऑपरेशन आणि पर्यावरणीय घटकांमुळे प्रभावित होते, प्री-टेन्शन फोर्सची अचूकता टॉर्शन-शिअर प्रकारच्या बोल्टपेक्षा थोडी कमी असते आणि वेगळे विचलन थोडे मोठे असते.

2. बांधकामासाठी प्रत्येक बोल्टसाठी टॉर्क तपासणी आवश्यक आहे, अधिक प्रक्रिया आणि अधिक त्रासदायक स्वीकृती प्रक्रिया, एकूण बांधकाम आणि स्वीकृती कार्यक्षमता टॉर्शन-शिअर प्रकारच्या बोल्टपेक्षा कमी आहे.

3. मानक कॉन्फिगरेशन म्हणजे एक बोल्ट, एक नट, दोन वॉशर, अधिक उपकरणे, आणि तपशीलवार साइट क्रमवारी आणि नियंत्रण आवश्यक आहे, क्रमवारीत त्रुटींची शक्यता आहे.

आठवा. मानकीकृत बांधकाम तंत्र

GB 50205-2020 स्वीकृती मानकांशी जुळवून घेतलेली, मुख्य प्रवाहातील पद्धत म्हणजे बांधकामासाठी टॉर्क ऍप्लिकेशन, आणि उच्च-परिशुद्धता सांधे टर्निंग अँगल पद्धत निवडू शकतात. संपूर्ण प्रक्रिया प्रमाणित, शोधण्यायोग्य आणि सत्यापित करण्यायोग्य आहे.

8.1 पूर्व-बांधकाम तयारी

1. तांत्रिक साहित्य पडताळणी: बांधकाम रेखाचित्रे, बोल्ट वैशिष्ट्ये, ताकद ग्रेड, डिझाइन प्री-टेन्शन फोर्स, टॉर्क गुणांक आणि अँटी-स्लिप गुणांक यांची पडताळणी करा; संपूर्ण कनेक्शन सेटच्या समान बॅचचा काटेकोरपणे वापर करा आणि मिश्रित बॅच आणि मिश्रणास प्रतिबंधित करा; एकूण वापरानुसार 3%-5% सुटे भाग राखून ठेवा. गंज आणि तेल दूषित होण्यापासून रोखण्यासाठी बोल्ट कोरड्या गोदामात साठवले जातात, थ्रेड्सवर संरक्षक आस्तीन स्थापित केले जातात.

2. घर्षण पृष्ठभाग उपचार: सँडब्लास्टिंग, शॉट ब्लास्टिंग, सँड व्हील ग्राइंडिंग, गंज इत्यादीद्वारे, पेंट, ऑक्साईड स्केल, फ्लोटिंग रस्ट, आणि प्लेट्सच्या संपर्क पृष्ठभागावरील मोडतोड पूर्णपणे काढून टाका; अँटी-स्लिप गुणांकासाठी सॅम्पलिंग चाचण्या घ्या; बांधकाम स्टॉपच्या मानकांनुसार मानके पूर्ण केल्यानंतरच. पावसाळी हवामान आणि जेव्हा प्लेटची पृष्ठभाग दव असते.

3. उपकरणे कॅलिब्रेशन: प्रारंभिक घट्ट करणे आणि अंतिम घट्ट करणारे टॉर्क रेंच बांधकाम करण्यापूर्वी कॅलिब्रेट करणे आवश्यक आहे आणि वैध कालावधीत वापरणे आवश्यक आहे; कॅलिपर, मार्कर पेन, विस्तार साधने, आणि टर्निंग अँगल उपकरणे तयार करा.

4. स्पेसिफिकेशन निवड: स्टॅक केलेल्या प्लेट्सच्या एकूण जाडीवर आधारित योग्य तपशील निवडा, आणि नटचे उघडलेले धागे घट्ट झाल्यानंतर 2-3 दात असावेत, जास्त लांबीचे किंवा मानकांची पूर्तता न करणारे लहान धागे टाळण्यासाठी.

8.2 घटक असेंब्ली आणि बोल्ट घालणे

1. स्टीलच्या घटकांची उभारणी आणि स्थिती, अक्ष दुरुस्त करणे, उंची, आणि अनुलंबता; जेव्हा प्लेट्समधील अंतर 1 मिमी पेक्षा जास्त असेल तेव्हा, वैशिष्ट्यांनुसार संबंधित जाडीचे पॅड जोडा.

2. पोझिशनिंगसाठी तात्पुरते बोल्ट आणि रिवेट्स वापरा, तात्पुरत्या फिक्सिंगची संख्या संयुक्तमधील एकूण छिद्रांच्या 1/3 पेक्षा कमी नसावी, आणि किमान 2 संच.

3. फ्री बोल्ट घालणे ， गॅस कटिंग विस्तारास प्रतिबंध , जबरदस्तीने घालण्यासाठी हॅमरिंग ； जर भोक स्थितीचे विचलन मानकापेक्षा जास्त असेल तर ते विशेष तांत्रिक योजनेनुसार दुरुस्त करणे आवश्यक आहे.

4. वॉशर्सची मानकीकृत प्लेसमेंट: एक फ्लॅट वॉशर बोल्टच्या डोक्याखाली आणि एक नटच्या बाजूला ठेवा, ते कोणत्याही स्क्यूशिवाय समान रीतीने ठेवलेले असल्याची खात्री करा; प्रमाणित बांधकाम सुनिश्चित करण्यासाठी संपूर्ण साइटवर बोल्ट घालण्याची दिशा एकत्रित केली पाहिजे.

8.3 प्रारंभिक घट्ट काम प्रवाह

1. कार्य: अंतर आणि चुकीचे संरेखन समस्या दूर करा, अंतिम घट्ट होणारा टॉर्क विचलन कमी करा, आणि एकसमान घट्टपणा सुनिश्चित करा.

2. टॉर्क व्हॅल्यू: साधारणपणे, अंतिम टाइटनिंग टॉर्कच्या 50% घ्या.

3. घट्ट करण्याचा क्रम: समूह बोल्ट जोड्यांसाठी, मध्यभागी ते परिघापर्यंत सममितीने घट्ट करा; लांब संयुक्त शिवणांसाठी, मध्यापासून दोन्ही टोकापर्यंत पुढे जा.

4. आयडेंटिफिकेशन कंट्रोल: त्याच दिवशी एकत्र केलेल्या नोड्ससाठी, त्याच दिवशी प्रारंभिक आणि अंतिम घट्ट ऑपरेशन पूर्ण करणे, घट्ट न केलेल्या आणि घट्ट न केलेल्या भागांमध्ये फरक करणे, प्रारंभिक घट्ट केल्यानंतर एकसारखे चिन्हांकित करा.

8.4 अंतिम टाइटनिंग कोर वर्क

पद्धत एक: टॉर्क पद्धत

1. T = K⋅P⋅d (K = टॉर्क गुणांक， P = मानक प्री-टेन्शन फोर्स， d = बोल्टचा नाममात्र व्यास) सूत्रानुसार अंतिम घट्ट टॉर्कची गणना करा.

2. कॅलिब्रेटेड टॉर्क रँचेस वापरा, मोजलेल्या मूल्यानुसार प्रत्येक बोल्ट घट्ट करा, परवानगीयोग्य श्रेणीतील टॉर्क विचलन काटेकोरपणे नियंत्रित करा.

3. घट्ट करण्याचा क्रम प्रारंभिक घट्ट करण्यासारखाच राहील, आणि ऑपरेशननंतर, गुणवत्तेची तपासणी आणि पडताळणी सुलभ करण्यासाठी, ओळखण्यासाठी चिन्हांकित करा.

पद्धत दोन: टर्निंग अँगल पद्धत

1. प्रारंभिक घट्ट केल्यानंतर, संदर्भ म्हणून नट वापरा, डिझाइन आणि तपशील आवश्यकतांनुसार नट फिरवा, आणि वळणा-या कोनातून प्री-टेन्शन फोर्स तंतोतंत नियंत्रित करा.

2. टर्निंग अँगलच्या मूल्याची अचूकता सुनिश्चित करण्यासाठी आणि उच्च-परिशुद्धता बांधकामाच्या आवश्यकता पूर्ण करण्यासाठी संपूर्ण प्रक्रियेचे वळण कोन साधनासह निरीक्षण करा.

अपवाद हाताळणी तपशील

बोल्ट रोटेशन, थ्रेड स्लिपेज, किंवा घटक विकृती यासारख्या समस्या घट्ट करताना आढळल्यास, ऑपरेशन ताबडतोब थांबवा, संपूर्ण गट नवीन-नवीन कनेक्शन सेटसह बदला आणि जुने बोल्ट वारंवार घट्ट करणे किंवा दुरुस्त करणे आणि पुन्हा वापरणे प्रतिबंधित करा.

8.5 विशेष टॉर्क पुन्हा तपासणी

अंतिम घट्ट केल्यानंतर, निर्दिष्ट प्रमाणानुसार यादृच्छिकपणे टॉर्कचा नमुना घ्या आणि पुन्हा तपासा, आणि मोजलेले टॉर्क हे स्वीकार्य विचलन श्रेणीमध्ये असल्यास पात्र मानले जाते; पुन्हा तपासणी अयशस्वी झाल्यास, तपासणी श्रेणी विस्तृत करा आणि तरीही अयोग्य असल्यास, गुणवत्तेचे धोके दूर करण्यासाठी पुन्हा कामासाठी सर्व परत करा आणि पुनर्स्थित करा.

8.6 विशेष परिस्थितीत उत्पादन संरक्षण आणि विशेष बांधकाम

1. टक्कर देऊ नका, इलेक्ट्रिक वेल्डिंगमधून उच्च-तापमान बेकिंगच्या अधीन, किंवा प्री-टेन्शन फोर्स ॲटेन्युएशन टाळण्यासाठी आधीच घट्ट नोड्सच्या फ्लेम कटिंगच्या अधीन; त्यानंतरच्या वेल्डिंग ऑपरेशन्ससाठी, थर्मल इन्सुलेशन संरक्षण उपाय घ्या.

2. कमी-तापमानाच्या बांधकामासाठी, टॉर्क अचूकतेच्या समस्या टाळण्यासाठी यंत्रसामग्री आगाऊ गरम करा; पावसानंतर, काम पुन्हा सुरू करण्यापूर्वी घर्षण पृष्ठभाग पूर्णपणे कोरडे होईपर्यंत प्रतीक्षा करा.

3. अरुंद आणि लपविलेल्या सांध्यांसाठी, योग्य बांधकाम आणि तपासणी सुनिश्चित करण्यासाठी प्रथम शॉर्ट-हँडल टॉर्क रेंच वापरा.

8.7 गुणवत्ता स्वीकृती आणि बांधकाम प्रतिबंधासाठी मुख्य मुद्दे

1. सर्वसमावेशक व्हिज्युअल तपासणी: गॅस्केटची स्थापना स्थिती अचूक आहे, गहाळ किंवा तिरकस न करता; कोळशाचे गोळे धाग्याच्या 2-3 दातांनी उघडले जातात; कोणतीही सैल किंवा सैल समस्या नाहीत.

2. डेटा पडताळणी: रेंचचे कॅलिब्रेशन रेकॉर्ड, घर्षण गुणांक अहवाल, टॉर्क तपासणी रेकॉर्ड आणि लपविलेले प्रकल्प स्वीकृती रेकॉर्ड पूर्ण आणि अबाधित आहेत, सुरळीत तपासणी आणि स्वीकृतीसाठी अनुमती देतात.

3. अनिवार्य बांधकाम प्रतिबंध: भिन्न उत्पादक आणि बॅचमधील कनेक्शन जोड्या मिसळण्यास कठोरपणे प्रतिबंधित आहे; घर्षण पृष्ठभागावर पेंट किंवा मोर्टार लागू करण्यास सक्त मनाई आहे; जागेवरच अयोग्य बोल्ट पुन्हा घट्ट करणे किंवा दुरुस्त करणे कठोरपणे प्रतिबंधित आहे.

8.8 साधे बांधकाम प्रक्रिया प्रवाह

बांधकाम तयारी → घर्षण पृष्ठभाग उपचार → घटक सुधारणा + तात्पुरते निर्धारण → बोल्ट घालणे → प्रारंभिक घट्ट करणे + चिन्हांकित करणे → अंतिम घट्ट करणे + चिन्हांकन → टॉर्क नमुने पुन्हा तपासणी → समाप्त उत्पादन संरक्षण → पूर्णता स्वीकृती

IX.Core कामगिरी पॅरामीटर्स

9.1 कच्चा माल आणि कडकपणा

1. ग्रेड 10.9 बोल्ट: 20MnTiB, 35VB, 42CrMo

2. ग्रेड 8.8 बोल्ट: 45# स्टील, 40Cr

3. नट आणि वॉशर: 45# स्टील, 35CrMo

4. उष्णता उपचार: इंटिग्रल क्वेंचिंग + उच्च तापमान टेम्परिंग

5. रॉकवेल हार्डनेस (HRC): ग्रेड 10.9 बोल्ट: 32～38; ग्रेड 8.8 बोल्ट: 24～31; नट आणि वॉशर: 35～45

9.2 यांत्रिक गुणधर्म (किमान मूल्य)

9.3 मानक प्री-टेन्शन फोर्स (ग्रेड 10.9, युनिट: kN)

टीप: ग्रेड 8.8 उच्च शक्तीच्या बोल्टमध्ये कोणतेही अनिवार्य युनिफाइड प्री-टेन्शन फोर्स नसतात, डिझाइन टॉर्कनुसार बांधले जातात.

9.4 टॉर्क गुणांक

1. मानक श्रेणी: 0.110～0.150

2. भिन्नता गुणांक: ≤3%

3. गणना सूत्र: T=K⋅P⋅d (T=फायनल टाइटनिंग टॉर्क, K=टॉर्क गुणांक, P=प्री-टेन्शन फोर्स, d=नाममात्र बोल्ट व्यास)

9.5 धागा आणि आयामी सहिष्णुता

1. थ्रेडची अचूकता: बोल्ट क्लास 6g, नट क्लास 6H

2. एकूण बोल्ट लांबी सहिष्णुता: ±2 मिमी

3. शँक सरळपणा: ≤1‰

4. नट बेअरिंग पृष्ठभागाची अनुलंबता: ≤1°

9.6 कनेक्शन आणि अँटी-स्लिप कामगिरी

1. अँटी-स्लिप गुणांक (सँडब्लास्टिंग/शॉट ब्लास्टिंग उपचार): μ≥0.45

2. टॉर्क पद्धतीचे प्री-टेन्शन फैलाव: ≤±10%

3. फोर्स मोड: घर्षण-प्रकार आणि बेअरिंग-प्रकार कनेक्शनला समर्थन द्या

9.7 पृष्ठभाग गंजरोधक मापदंड

1. फॉस्फेटिंग आणि ब्लॅकनिंग: फिल्मची जाडी 5～15 μm, घरातील प्रकल्पांसाठी स्थिर घर्षण गुणांक

2. हॉट-डिप गॅल्वनाइजिंग: झिंक लेयर ≥85 μm, बाहेरील आणि किनारपट्टीच्या संक्षारक वातावरणासाठी योग्य, थ्रेड री-टॅपिंग आवश्यक आहे

3. डॅक्रोमेट कोटिंग: फिल्मची जाडी 6～10 μm, जड गंज कामाच्या परिस्थितीसाठी लागू

9.8 ऑन-साइट इंस्टॉलेशन स्वीकृती निर्देशांक

1. वॉशर कॉन्फिगरेशन: बोल्ट हेडखाली 1 वॉशर + नट बाजूला 1 वॉशर, गहाळ किंवा उलट स्थापना नाही

2. पात्र मानक: 2～3 नट बाहेर पूर्ण धागे उघड

3. घट्ट करण्याचा नियम: बोल्ट गटांसाठी केंद्रापासून सभोवतालपर्यंत सममितीय घट्ट करणे

4. प्रारंभिक टाइटनिंग टॉर्क: अंतिम टाइटनिंग टॉर्कच्या सुमारे 50%

X. कारखाना पुरवठा फायदे

1. स्त्रोत कारखान्याकडून थेट पुरवठा: हायशेंग अनेक वर्षांपासून स्टील स्ट्रक्चर फास्टनर्सच्या उत्पादनात सखोलपणे गुंतले आहे. त्याच्या स्वतःच्या उत्पादन लाइन आणि गुणवत्ता तपासणी टीम आहेत, मध्यस्थांची गरज दूर करते आणि मोठ्या प्रमाणात खरेदी अधिक चांगली किंमत-प्रभावीता देतात.

2. स्टॉकमध्ये मालाची स्थिर डिलिव्हरी: सर्व मुख्य प्रवाहातील तपशील नियमितपणे स्टॉकमध्ये साठवले जातात, तातडीच्या भरपाईसाठी त्वरित प्रतिसाद आणि मोठ्या प्रमाणावरील ऑर्डरची डिलिव्हरी सक्षम करते, प्रोजेक्ट शेड्यूलची प्रगती सुनिश्चित करते.

3. पूर्ण-प्रक्रिया गुणवत्ता तपासणी आणि शोधण्यायोग्यता: कच्च्या मालाच्या प्रवेशापासून, उष्मा उपचार प्रक्रियेपासून ते तयार उत्पादन वितरणापर्यंत, संपूर्ण प्रक्रियेदरम्यान अनेक तपासण्या केल्या जातात. प्रत्येक बॅच संपूर्ण तपासणी सामग्री प्रदान करू शकते, प्रकल्प स्वीकृतीसाठी शोधण्यायोग्यतेस समर्थन देते.

4. कस्टमाइज्ड सपोर्टिंग सर्व्हिसेस: हे अ-मानक स्पेसिफिकेशन्स कस्टमायझेशन, पृष्ठभाग उपचार कस्टमायझेशन आणि अभियांत्रिकी बल्क ऑर्डरच्या वन-स्टॉप पुरवठ्याला समर्थन देते, स्टील स्ट्रक्चर फास्टनर्सच्या खरेदीच्या गरजा सर्वसमावेशक पद्धतीने सोडवते.
