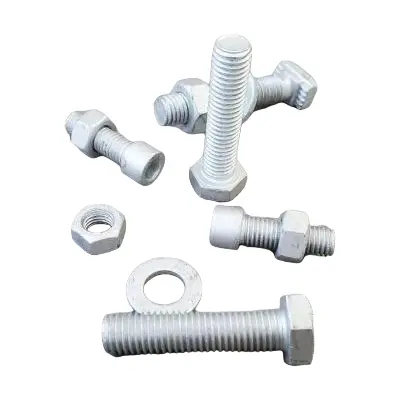

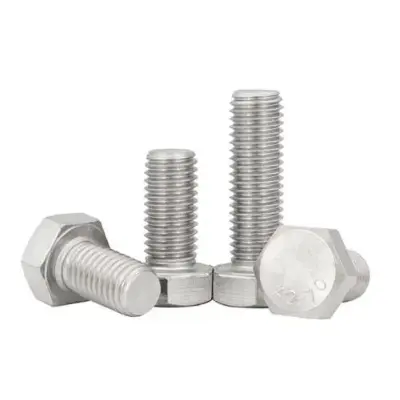

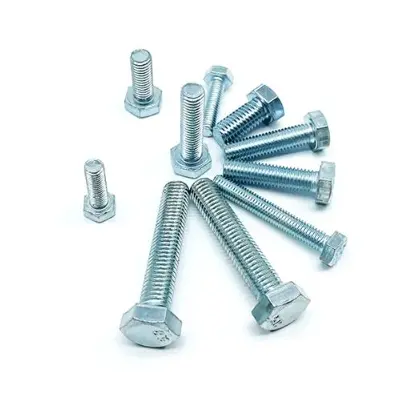

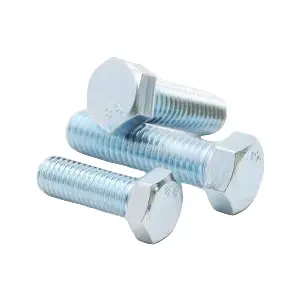

स्टील स्ट्रक्चर्ससाठी हॉट डिप गॅल्वनाइज्ड बोल्ट मानक बोल्ट आणि उच्च-शक्ती प्री-टेन्शन बोल्ट्सचा आधार सामग्री म्हणून तयार केले जातात. इलेक्ट्रो-गॅल्वनाइझिंग किंवा हॉट-डिप गॅल्वनाइजिंग प्रक्रियेद्वारे, पृष्ठभागावर एक संरक्षणात्मक झिंक थर लावला जातो, विशेषत: उच्च आर्द्रता, बाहेरील एक्सपोजर, किनारपट्टीवरील मीठ फवारणी आणि रासायनिक वातावरणासारख्या संक्षारक परिस्थितींच्या संपर्कात असलेल्या स्ट्रक्चरल कनेक्शनसाठी डिझाइन केलेले.
उत्पादन श्रेणीमध्ये तीन मुख्य श्रेणींचा समावेश आहे: गॅल्वनाइज्ड स्टँडर्ड बोल्ट, गॅल्वनाइज्ड लार्ज-हेक्स हाय-स्ट्रेंथ बोल्ट आणि गॅल्वनाइज्ड टेंशन-कंट्रोल (TC) हाय-स्ट्रेंथ बोल्ट. सामर्थ्य श्रेणी मानक संरचनात्मक वर्ग (4.6, 4.8, 5.6) आणि प्राथमिक लोड-बेअरिंग वर्ग (8.8, 10.9) समाविष्ट करतात.
HAISHENG च्या गॅल्वनाइज्ड बोल्टची संपूर्ण ओळ झिंक कोटिंग आणि बोल्ट बॉडी या दोन्हीसाठी राष्ट्रीय मानकांनुसार कठोरपणे तयार केली जाते. प्रत्येक शिपमेंटमध्ये संपूर्ण कनेक्शन असेंब्ली आणि सर्वसमावेशक तपासणी दस्तऐवज, गंज प्रतिकार, स्थापना सुलभता आणि प्रकल्प स्वीकृती मानकांचे पालन सुनिश्चित करणे समाविष्ट आहे. आम्ही नवीन बांधकाम आणि नूतनीकरण स्टील संरचना प्रकल्पांमध्ये फास्टनर खरेदीच्या सर्व गरजांसाठी वन-स्टॉप सोल्यूशन प्रदान करतो.
1. हॉट-डिप गॅल्वनाइजिंग: GB/T 13912
2. इलेक्ट्रो-गॅल्वनाइजिंग (कोल्ड गॅल्वनाइजिंग): GB/T 10125
1. मानक गॅल्वनाइज्ड बोल्ट: GB/T 5780, GB/T 5782
2. गॅल्वनाइज्ड मोठे-षटकोनी उच्च-शक्तीचे बोल्ट: GB/T 1228
3. गॅल्वनाइज्ड टॉर्शन-शिअर उच्च-शक्तीचे बोल्ट: GB/T 3632
स्टील स्ट्रक्चर्ससाठी हॉट डिप गॅल्वनाइज्ड बोल्ट मानक किंवा उच्च-शक्तीच्या स्टील बोल्टचा आधार सामग्री म्हणून वापर करतात. वर्कपीसच्या पृष्ठभागावर इलेक्ट्रोकेमिकल किंवा उच्च-तापमान वितळलेल्या-बाथ पद्धतींद्वारे संरक्षणात्मक जस्त अडथळा तयार केला जातो. हा अडथळा बोल्टला हवा, ओलावा, मीठ आणि संक्षारक घटकांपासून वेगळे करतो, ज्यामुळे उगमस्थानावरील गंज आणि धागा जप्त होतो. ते मोठ्या प्रमाणात स्टील स्ट्रक्चर कनेक्शन्समध्ये वापरले जातात ज्यात गंजणारी परिस्थिती असते, जसे की दमट घरातील कारखाने, बाहेरची ठिकाणे, किनारी पवन ऊर्जा प्रतिष्ठापन आणि रासायनिक उद्योग पाईप रॅक.
1. हॉट-डिप गॅल्वनाइजिंग
वर्कपीस 450-480°C तापमानात वितळलेल्या झिंकमध्ये पूर्णपणे बुडवले जाते. जस्त आणि पोलाद यांच्यामध्ये धातूचा बंध निर्माण होऊन जस्त-लोह मिश्र धातुचा थर तयार होतो. या प्रक्रियेमुळे मजबूत आसंजन आणि दीर्घकाळ टिकणारे मीठ-स्प्रे प्रतिरोध असलेले जाड आवरण मिळते; हे एक हेवी-ड्युटी अँटी-करोझन सोल्यूशन आहे जे दीर्घकालीन बाह्य वापरासाठी आणि उच्च-क्षारता वातावरणासाठी योग्य आहे.
2. इलेक्ट्रो-गॅल्वनाइजिंग (कोल्ड गॅल्वनाइजिंग)
तपमानावर इलेक्ट्रोलिसिसद्वारे पातळ जस्त थर जमा केला जातो. वर्कपीसच्या परिमाणांमध्ये अक्षरशः कोणताही बदल नाही आणि मोठ्या आकाराच्या नट थ्रेडिंगची आवश्यकता नाही. ही पद्धत प्रकाश-गंज-विरोधी आणि सौंदर्याचा देखावा यावर लक्ष केंद्रित करते, ज्यामुळे ती आर्द्र घरातील वातावरण आणि अल्पकालीन बाह्य प्रकल्पांसाठी योग्य बनते.
1. गॅल्वनाइज्ड सामान्य बोल्ट
मुख्य प्रवाहातील सामर्थ्य श्रेणींमध्ये 4.6, 4.8 आणि 5.6 यांचा समावेश आहे; वर्ग C (खडबडीत/काळे बोल्ट) आणि वर्ग A/B (परिशुद्धता/मशीन बोल्ट) मध्ये वर्गीकृत. हे बोल्ट शँक बेअरिंग आणि शिअरद्वारे प्रीलोड आणि ट्रान्सफर लोडशिवाय डिझाइन केलेले आहेत; ते केवळ दुय्यम लिफाफा संरचना, रेलिंग आणि तात्पुरत्या कनेक्शन नोड्ससाठी वापरले जातात.
2. गॅल्वनाइज्ड उच्च-शक्ती बोल्ट
गॅल्वनाइज्ड लार्ज-हेक्स हाय-स्ट्रेंथ बोल्ट (ग्रेड 8.8 आणि 10.9) आणि गॅल्वनाइज्ड टॉर्शन-शिअर हाय-स्ट्रेंथ बोल्ट (ग्रेड 10.9) मध्ये वर्गीकृत. हे प्री-टेन्शन फास्टनर असेंब्ली आहेत जे प्लेट्समधील घर्षणासह मानक प्रीलोडद्वारे लोड स्थानांतरित करतात; ते स्टील कॉलम, क्रेन बीम आणि ट्रस यांसारख्या प्राथमिक संरचनात्मक कनेक्शनसाठी विशेष घटक आहेत.
नाममात्र व्यास: M16, M20, M22, M24, M27, M30
नाममात्र लांबी: 40mm–240mm
अनियमित, घट्ट, किंवा बहुस्तरीय प्लेट कनेक्शन्सना अनुरूप नॉन-स्टँडर्ड स्पेसिफिकेशन्स (अतिरिक्त-लांब, व्हेरिएबल-व्यास किंवा विशेष थ्रेड्स) साठी सानुकूलन उपलब्ध आहे.
1. बोल्ट, नट आणि वॉशरचा समावेश असलेला संपूर्ण संच-समान गॅल्वनाइझिंग प्रक्रियेचा वापर करणे आवश्यक आहे, त्याच निर्मात्याकडून उद्भवले पाहिजे आणि एकच बॅच म्हणून पॅकेज केले पाहिजे. टॉर्क गुणांक विचलन किंवा असेंबली जॅमिंग टाळण्यासाठी गॅल्वनाइज्ड घटकांना ब्लॅक-ऑक्साइड किंवा फॉस्फेटेड भागांसह मिसळण्यास मनाई आहे.
2. हॉट-डिप गॅल्वनाइझिंग कोटिंगमुळे वाढलेल्या धाग्याच्या बाह्य व्यासामुळे, सर्व मेटिंग नट्स थ्रेड एन्लार्जमेंट (पुन्हा टॅपिंग) करतात आणि कारखान्यात संपूर्ण संच म्हणून जुळतात; मानक सामान्य काजू परस्पर बदलू नयेत.
3. संपूर्ण असेंबलीमध्ये एकसमान गंज प्रतिकार सुनिश्चित करण्यासाठी सर्व मेटिंग नट आणि फ्लॅट वॉशर समान गॅल्वनाइजिंग प्रक्रियेतून जातात. IV. तीन प्रकारच्या गॅल्वनाइज्ड बोल्टसाठी मानक असेंब्ली कॉन्फिगरेशन
मानक असेंबली: 1 गॅल्वनाइज्ड बोल्ट + 1 गॅल्वनाइज्ड नट + 1 गॅल्वनाइज्ड फ्लॅट वॉशर.
पर्यायी कॉन्फिगरेशन: कंपन किंवा वारंवार हालचालींच्या अधीन असलेल्या घटकांसाठी, सैल होण्यापासून रोखण्यासाठी गॅल्वनाइज्ड स्प्रिंग वॉशर जोडले जाऊ शकते.
इन्स्टॉलेशन वैशिष्ट्ये: फ्लॅट वॉशर स्टील प्लेटच्या संपर्क पृष्ठभागाच्या विरूद्ध फ्लश बसणे आवश्यक आहे; स्प्रिंग वॉशर ओपनिंगला कॉम्प्रेशन साइड फेस करणे आवश्यक आहे.
मानक असेंब्ली: 1 गॅल्वनाइज्ड लार्ज हेक्स बोल्ट + 1 गॅल्वनाइज्ड नट + 2 गॅल्वनाइज्ड फ्लॅट वॉशर.
स्थापनेची वैशिष्ट्ये: एक फ्लॅट वॉशर बोल्टच्या डोक्याखाली आणि एक नटच्या आतील बाजूस ठेवा; वॉशर वगळलेले किंवा उलट स्थापित केलेले नाही याची खात्री करा.
मानक असेंबली: 1 गॅल्वनाइज्ड टॉर्सनल शीअर बोल्ट + 1 गॅल्वनाइज्ड नट + 1 गॅल्वनाइज्ड फ्लॅट वॉशर.
इन्स्टॉलेशन वैशिष्ट्ये: टॉर्शनल शीअर रेंचसाठी योग्य क्लिअरन्स सुनिश्चित करण्यासाठी फ्लॅट वॉशर फक्त नटच्या बाजूला ठेवा (बोल्टच्या डोक्याखाली वॉशर स्थापित करू नका).
1. दीर्घकाळ टिकणारा गंज प्रतिकार मानक ब्लॅक-ऑक्साइड बोल्टपेक्षा कितीतरी जास्त आहे; ते बाहेरील किंवा किनारपट्टीच्या वातावरणात दीर्घकालीन वापरादरम्यान एकंदर गंजणे आणि थ्रेड जप्तीचा प्रतिकार करतात.
2. एकसमान, चमकदार चांदीचा झिंक कोटिंग स्थापनेनंतर एक व्यवस्थित, सुसंगत देखावा सुनिश्चित करते, साइटवर चांगले व्हिज्युअल तपासणी परिणाम सुलभ करते.
3. झिंक कोटिंग अंतर्निहित स्नेहन प्रदान करते, गुळगुळीत असेंब्ली आणि वेगळे करणे सुनिश्चित करते; ते थ्रेड्स सहजपणे काढून टाकल्याशिवाय किंवा शेंक्स स्नॅप न करता वारंवार काढण्याची आणि देखभाल करण्याची परवानगी देतात.
4. उच्च अष्टपैलुत्वाची खात्री करून, तपशीलांच्या संपूर्ण श्रेणीसाठी भरपूर स्टॉक उपलब्ध आहे; मोठ्या प्रमाणात खरेदी खर्च नियंत्रणीय आहेत, पैशासाठी उत्कृष्ट मूल्य देतात.
5. हॉट-डिप गॅल्वनाइज्ड कोटिंग कॅथोडिक संरक्षण देते; जरी पृष्ठभागाचे किरकोळ आघाताने नुकसान होत असले तरी, ते स्टीलच्या थराचे पावसापासून, मीठाचे फवारे आणि बांधकाम साइटच्या कठोर परिस्थितीपासून गंजण्यापासून संरक्षण करत राहते.
1. लक्षणीयरीत्या वर्धित गंज प्रतिकार: जस्त थर संक्षारक घटकांविरूद्ध अडथळा म्हणून कार्य करते, धाग्याचा गंज आणि जप्ती प्रतिबंधित करते; दमट किंवा बाहेरील परिस्थितीत सेवा आयुष्य अनेक पटींनी वाढते.
2. नितळ पृथक्करण आणि देखभाल: झिंक लेयर अंतर्निहित स्नेहन प्रदान करते, दीर्घकालीन सेवेनंतर कोणतेही धागे बांधणे किंवा जप्ती होणार नाही याची खात्री करते, ज्यामुळे भविष्यातील बदल आणि तपासणीसाठी खर्च कमी होतो.
3. उच्च व्हिज्युअल विशिष्टता: एकसमान चांदी-पांढर्या कोटिंगमुळे साइटवरील वैशिष्ट्ये आणि बॅचेस वेगळे करणे सोपे होते, सामग्रीच्या मिश्रणातील त्रुटी कमी करते आणि व्हिज्युअल तपासणी आणि स्वीकृती सुलभ होते.
4. प्रभाव-प्रतिरोधक कोटिंग: दाट झिंक लेयर हाताळणी आणि स्थापनेदरम्यान मोठ्या प्रमाणात सोलण्यास प्रतिकार करते, अधिक स्थिर आणि विश्वासार्ह गंज संरक्षण सुनिश्चित करते.
1. उद्योग-अग्रणी हेवी-ड्यूटी गंज संरक्षण: कोटिंगची जाडी 45 ते 100 μm पर्यंत असते; झिंक-लोह मिश्र धातुचा धातूचा बाँड अपवादात्मक आसंजन, पोशाख प्रतिरोध आणि मीठ-स्प्रे प्रतिरोध प्रदान करतो, ज्यामुळे किनारी किंवा बाह्य रासायनिक वातावरणात 20-30 वर्षे स्थिर कामगिरी सुनिश्चित होते.
2. सक्रिय कॅथोडिक संरक्षण: कोटिंग स्थानिक पातळीवर खराब झाल्यास, झिंक प्राधान्याने खराब होते, आपोआप अंतर्निहित स्टीलचे संरक्षण करते आणि गंज पसरण्यापासून प्रतिबंधित करते.
3. सर्वसमावेशक, सर्वांगीण संरक्षण: धागे, दरी, कोपरे आणि अंतर्गत पृष्ठभाग पूर्णपणे लेपित आहेत, कोणतेही असुरक्षित क्षेत्र सोडत नाहीत.
1. मितीय अचूकतेमध्ये नगण्य बदल: केवळ 3-5 μm च्या कोटिंग जाडीसह, धाग्याच्या बाह्य व्यासामध्ये वाढ किमान आहे; री-थ्रेडिंग किंवा थ्रेड मॉडिफिकेशन न करता थेट असेंबलीसाठी मानक नट्स वापरता येतात.
2. मध्यम खरेदी खर्च आणि सोपी प्रक्रिया: प्रकाश-कर्तव्य गंज संरक्षण आवश्यक असलेल्या इनडोअर प्रकल्पांसाठी उत्कृष्ट किंमत-प्रभावीता ऑफर करते.
3. सुरेख, गुळगुळीत पृष्ठभाग समाप्त: उघड केलेल्या संरचनात्मक घटकांसाठी एक उत्कृष्ट सौंदर्याचा देखावा प्रदान करते, ज्यामुळे व्हिज्युअल गुणवत्तेला प्राधान्य असलेल्या प्रकल्पांसाठी प्राधान्य दिले जाते.
1. हॉट-डिप गॅल्वनाइजिंग: वैयक्तिक खरेदीसाठी उच्च युनिट खर्च; कोटिंगची वाढलेली जाडी टॉर्क गुणांक बदलते, उच्च-शक्तीच्या बोल्टसाठी वेगळे टॉर्क रेंच कॅलिब्रेशन आवश्यक असते; 300°C पेक्षा जास्त तापमानासाठी किंवा मजबूत ऍसिड/क्षारांच्या दीर्घकाळ संपर्कासाठी अयोग्य.
2. इलेक्ट्रो-गॅल्वनाइजिंग: कमकुवत आसंजन सह पातळ कोटिंग; अपुरा पोशाख प्रतिकार आणि दीर्घकालीन गंज संरक्षण; वर्षभर बाहेरच्या वापरासाठी किंवा जड मीठ स्प्रे असलेल्या भागांसाठी अनुपयुक्त.
3. ब्लॅकनिंग/फॉस्फेटिंग: सर्वात कमी खरेदी किंमत परंतु अत्यंत खराब गंज प्रतिकार; केवळ बंदिस्त, कोरड्या, तापमान-नियंत्रित घरातील वातावरणासाठी योग्य; घराबाहेर पटकन गंजतात.
1. कोरड्या घरातील फॅक्टरी इमारती, खर्चावर कठोर नियंत्रण → काळे/फॉस्फेटेड बोल्ट
2. दमट घरातील वातावरण, अल्पकालीन बाह्य वापर, मितीय अचूकता आणि देखावा यावर भर → इलेक्ट्रो-गॅल्वनाइज्ड बोल्ट
3. दीर्घकालीन बाहेरील एक्सपोजर, कोस्टल सॉल्ट स्प्रे, रासायनिक गंज, दीर्घकाळ टिकणाऱ्या, देखभाल-मुक्त कनेक्शनची आवश्यकता → हॉट-डिप गॅल्वनाइज्ड बोल्ट
लागू मानक: GB 50205-2020 (स्टील स्ट्रक्चर्ससाठी हॉट डिप गॅल्वनाइज्ड बोल्ट); गॅल्वनाइज्ड सामान्य बोल्ट, गॅल्वनाइज्ड लार्ज-हेक्स हाय-स्ट्रेंथ बोल्ट आणि गॅल्वनाइज्ड टॉर्शन-शिअर हाय-स्ट्रेंथ बोल्ट, हॉट-डिप गॅल्वनाइज्ड घटकांच्या विशिष्ट आवश्यकतांसह, कव्हर करते.
1. साहित्य पडताळणी
बोल्ट तपशील, ताकद ग्रेड आणि गॅल्वनाइजिंग प्रक्रिया सत्यापित करा; समान बॅचमधील जुळलेल्या सेटचा कठोर वापर सुनिश्चित करा; गॅल्वनाइज्ड घटक ब्लॅकन ॲक्सेसरीजमध्ये मिसळू नका. हॉट-डिप गॅल्वनाइज्ड हाय-स्ट्रेंथ बोल्टसाठी नट्समध्ये मोठे धागे असतात; मानक काजू मिसळू नका. आगमनानंतर कोटिंगच्या अखंडतेची तपासणी करा; बारीक फाईल वापरून झिंक नोड्यूल आणि बर्र्स आधी काढून टाका.
2. बांधकाम उपकरणे
सामान्य गॅल्वनाइज्ड बोल्ट: मॅन्युअल किंवा इलेक्ट्रिक सामान्य-उद्देश रेंच;
गॅल्वनाइज्ड उच्च-शक्तीचे बोल्ट: विशिष्ट टॉर्क व्हॅल्यूज, अँगल मीटर आणि स्पेशलाइज्ड टॉर्शन-शिअर रँचेससाठी कॅलिब्रेट केलेले टॉर्क रेंच;
सहाय्यक साधने: वायर ब्रशेस, बारीक फाइल्स आणि जस्त-समृद्ध अँटी-रस्ट दुरुस्ती पेंट. 3. कनेक्टिंग पृष्ठभागांचे पूर्व-उपचार
धूळ, तेल, सैल गंज आणि गॅल्वनाइजिंग अवशेष काढून टाकण्यासाठी प्लेट्सच्या संपर्क पृष्ठभाग स्वच्छ करा; संयुक्त अंतर 1 मिमी पेक्षा जास्त असल्यास समान जाडीच्या बॅकिंग प्लेट्स स्थापित करा; पावसाळी हवामानात किंवा संक्षेपणामुळे प्लेट पृष्ठभाग ओलसर असताना बांधकाम स्थगित करा.
4. टॉर्क पॅरामीटर्सची पूर्व-गणना
हॉट-डिप गॅल्वनाइज्ड हाय-स्ट्रेंथ बोल्टसाठी मानक टॉर्क गुणांक श्रेणी 0.18–0.22 आहे; इलेक्ट्रो-गॅल्वनाइज्ड उच्च-शक्तीच्या बोल्टसाठी, 0.110–0.150 ची पारंपारिक श्रेणी लागू होते. फॉर्म्युला वापरून अंतिम टाइटनिंग टॉर्कची गणना करा आणि इन्स्टॉलेशनपूर्वी रेंच कॅलिब्रेट करा.
1. स्टीलचे घटक जागेवर लावा आणि अक्ष, उंची आणि अनुलंबता समायोजित करा; तात्पुरत्या सपोर्टसह घट्टपणे सुरक्षित करा.
2. ड्रिफ्ट पिन किंवा काही तात्पुरते बोल्ट वापरून बोल्ट होल संरेखित करा; घटक खेचून किंवा ओढून छिद्रांना सक्तीने संरेखन करणे टाळा.
3. मुक्तपणे बोल्ट घाला; गॅस कटिंगद्वारे छिद्र पाडणे किंवा मोठे करणे कठोरपणे प्रतिबंधित आहे. किरकोळ छिद्र विचलन फक्त किंचित फाइलिंगद्वारे दुरुस्त केले जाऊ शकते.
4. विशिष्टतेनुसार वॉशरची स्थिती काटेकोरपणे करा:
मानक गॅल्वनाइज्ड बोल्ट: स्टील प्लेट पृष्ठभाग → फ्लॅट वॉशर → (स्प्रिंग वॉशर) → नट
गॅल्वनाइज्ड लार्ज-हेक्स हाय-स्ट्रेंथ बोल्ट: बोल्टच्या डोक्याखाली एक फ्लॅट वॉशर आणि एक नट बाजूला
गॅल्वनाइज्ड टेंशन-कंट्रोल (TC) उच्च-शक्तीचे बोल्ट: फक्त नट बाजूला एक फ्लॅट वॉशर
5. एकसमान घट्ट करणे आणि गुणवत्ता तपासणी सुलभ करण्यासाठी संपूर्ण साइटवर बोल्ट घालण्याची दिशा प्रमाणित करा.
(1) मानक गॅल्वनाइज्ड बोल्ट
1. बोल्ट गटांसाठी, केंद्रापासून बाहेरील बाजूस सममितीने घट्ट करा; लांब स्लाइस जोड्यांसाठी, मध्यापासून दोन्ही टोकांकडे क्रमाने पुढे जा.
2. घट्ट करण्याचा निकष दोन स्टील प्लेट्सचा जवळचा संपर्क आहे; विशिष्ट प्रारंभिक किंवा अंतिम घट्ट टॉर्क मूल्यांसाठी कोणत्याही अनिवार्य आवश्यकता नाहीत.
3. कंपनाच्या अधीन असलेल्या अनुप्रयोगांसाठी स्प्रिंग वॉशर स्थापित करा; अँटी-लूझिंग फंक्शन राखण्यासाठी वॉशर गॅप थेट बेअरिंग पृष्ठभागावर दाबत नाही याची खात्री करा.
(2) गॅल्वनाइज्ड मोठे हेक्सागोन हेड उच्च-शक्तीचे बोल्ट
1. प्रारंभिक घट्ट करणे: गणना केलेल्या अंतिम घट्ट टॉर्कच्या 50% लागू करा; कापलेल्या प्लेट्समधील अंतर दूर करण्यासाठी सममितीने घट्ट करा.
2. फायनल टाइटनिंग: कॅलिब्रेटेड टॉर्क व्हॅल्यूमध्ये सर्व बोल्ट घट्ट करा, सुरुवातीच्या घट्टपणाप्रमाणेच घट्ट करण्याचा क्रम कायम ठेवा; हॉट-डिप गॅल्वनाइज्ड बोल्टने त्यांचे विशिष्ट कॅलिब्रेटेड टॉर्क पॅरामीटर्स वापरणे आवश्यक आहे.
3. दैनंदिन तापमानात लक्षणीय फरक असलेल्या बांधकाम साइट्ससाठी, सभोवतालच्या तापमानावर आधारित अंतिम घट्ट टॉर्क योग्यरित्या समायोजित करा.
(3) गॅल्वनाइज्ड टॉर्शन-शिअर हाय-स्ट्रेंथ बोल्ट
1. प्रथम प्रारंभिक घट्ट करणे पूर्ण करा, नंतर ब्रेक-नेक ग्रूव्हवर स्प्लाइन्ड एंड (स्प्लाइन टीप) कातरणे पूर्णपणे बंद होईपर्यंत विशेष इलेक्ट्रिक टॉर्शन-शिअर रेंच वापरून अंतिम कडक करा.
2. टॉर्क इन्स्ट्रुमेंटची पुन्हा तपासणी आवश्यक नाही; स्प्लाइन टीपचे पूर्ण कातरणे यशस्वी इंस्टॉलेशनचे सूचक म्हणून काम करते.
1. कनेक्शन जॉइंट्सच्या सभोवतालचे लोखंडी तुकडे, झिंक ड्रॉस आणि मोडतोड साफ करा; जस्त-समृद्ध टच-अप पेंट कोटिंग निक्स, स्क्रॅच किंवा कट कडा असलेल्या भागात लागू करा ज्यामुळे गंजरोधक स्तर पुनर्संचयित करा.
2. नटच्या पलीकडे उघडलेल्या थ्रेड्सची लांबी तपासा; मानक 2-3 थ्रेड्स आहे. जर लांबी जास्त किंवा अपुरी असेल तर, योग्य वैशिष्ट्यांपैकी एकाने बोल्ट बदला.
3. जस्त थराला होणारे नुकसान किंवा पूर्व-ताणाचे नुकसान टाळण्यासाठी पूर्ण झालेल्या सांध्यांचे जड प्रभाव, विद्युत वेल्डिंगच्या उच्च-तापमानाच्या प्रदर्शनापासून आणि बाह्य व्यत्ययांपासून संरक्षण करा.
1. सर्वसमावेशक व्हिज्युअल तपासणी: वॉशर योग्यरित्या स्थापित आणि स्थित असल्याची खात्री करा; कोणतेही बोल्ट चुकलेले नाहीत किंवा अयोग्यरित्या घट्ट केलेले नाहीत याची पडताळणी करा; झिंकचा थर मोठ्या प्रमाणात सोलल्याशिवाय शाबूत आहे आणि उघडलेल्या धाग्याची लांबी विशिष्टता पूर्ण करते हे तपासा.
2. उच्च-शक्तीच्या बोल्टची लक्ष्यित नमुना तपासणी: निर्दिष्ट गुणोत्तरांनुसार नमुना आधारावर टॉर्कची पुन्हा चाचणी करा; हॉट-डिप गॅल्वनाइज्ड घटकांसाठी टॉर्क विचलन मानकांची पूर्तता करणे आवश्यक आहे. नमुना अयशस्वी झाल्यास, तपासणीची व्याप्ती वाढवा आणि कनेक्शन असेंब्ली बदलून संपूर्ण बॅच पुन्हा तयार करा.
3. दस्तऐवजीकरण आणि संग्रहण: पाना कॅलिब्रेशन रेकॉर्ड, टॉर्क चाचणी अहवाल, गॅल्वनाइज्ड कोटिंगसाठी गुणवत्ता प्रमाणपत्रे आणि प्रकल्प सबमिशन आणि पडताळणीसाठी लपविलेल्या कामांसाठी स्वीकृती रेकॉर्ड ठेवा.
1. हॉट-डिप गॅल्वनाइज्ड हाय-स्ट्रेंथ बोल्ट स्थापित करताना ब्लॅक-ऑक्साइड (उपचार न केलेल्या) बोल्टसाठी टॉर्क पॅरामीटर्स वापरण्यास सक्त मनाई आहे. 2. झिंक कोटिंग किंवा स्टील सब्सट्रेटला मोठ्या प्रमाणावर नुकसान होऊ नये म्हणून छिद्रे मोठे करण्यासाठी गॅस कटिंग करणे, फ्लेम गरम करणे आणि वर्कपीसवर जोरदार हातोडा मारणे कठोरपणे प्रतिबंधित आहे.
3. वेगवेगळ्या गॅल्वनाइजिंग प्रक्रिया किंवा उत्पादन बॅचमधून कनेक्शन असेंब्ली (बोल्ट सेट) मिक्स करणे प्रतिबंधित आहे.
4. ट्विस्ट-ऑफ प्रकारचे उच्च-शक्तीचे बोल्ट स्प्लाइन (स्प्लाइन एंड) कातरल्यानंतर लगेच टाकून देणे आवश्यक आहे आणि पुन्हा वापरता येणार नाही; गॅल्वनाइज्ड उच्च-शक्तीचे हेक्स बोल्ट वेगळे केल्यानंतर यांत्रिक गुणधर्मांची पुन्हा तपासणी करणे आवश्यक आहे आणि जर ते आवश्यकता पूर्ण करू शकले नाहीत तर पुन्हा वापरण्यास मनाई आहे.
|
पॅरामीटर आयटम |
इलेक्ट्रो-गॅल्वनाइज्ड (कोल्ड गॅल्वनाइज्ड) |
हॉट-डिप गॅल्वनाइज्ड |
|
कोटिंग जाडी |
3～5 μm |
45～100 μm |
|
संयोजन फॉर्म |
भौतिक आसंजन |
मेटलर्जिकल बाँडिंग (Zn-Fe मिश्र धातुचा थर + शुद्ध जस्त थर) |
|
मीठ फवारणी चाचणी कालावधी |
≤200 ता |
≥1000 ता |
|
पारंपारिक बाह्य सेवा जीवन |
3 ते 5 वर्षे |
20 ते 30 वर्षे |
|
पृष्ठभाग देखावा |
बारीक आणि गुळगुळीत कोटिंग |
नैसर्गिक झिंक स्पँगल, किंचित खडबडीत पृष्ठभाग |
|
स्ट्रेंथ ग्रेड |
तन्य शक्ती (MPa) |
उत्पन्न शक्ती (MPa) |
रॉकवेल कडकपणा (HRC) |
|
ग्रेड 4.6 |
400 |
240 |
≤२८ |
|
ग्रेड 4.8 |
400 |
320 |
≤२८ |
|
ग्रेड 5.6 |
500 |
300 |
22-32 |
|
स्ट्रेंथ ग्रेड |
तन्य शक्ती (MPa) |
उत्पन्न शक्ती (MPa) |
रॉकवेल कडकपणा (HRC) |
|
ग्रेड 8.8 |
830-1030 |
≥660 |
२४-३१ |
|
ग्रेड 10.9 |
1040-1240 |
≥940 |
३२-३८ |
थ्रेड अचूकता
इलेक्ट्रो-गॅल्वनाइज्ड: वर्ग 6g/8g, जवळजवळ अपरिवर्तित थ्रेड डायमेंशन
हॉट-डिप गॅल्वनाइज्ड: थ्रेडचा बाह्य व्यास कोटिंगने वाढवला आहे, जुळलेले काजू गुळगुळीत असेंब्लीसाठी टॅप केले जातात
नाममात्र लांबी सहिष्णुता: ±2 मिमी
शँक स्ट्रेटनेस: सामान्य बोल्ट ≤1.5‰; उच्च शक्तीचे बोल्ट ≤1‰
इलेक्ट्रो-गॅल्वनाइज्ड उच्च शक्ती बोल्ट: 0.110～0.150 (ब्लॅक फॉस्फेटेड बोल्ट सारखेच)
हॉट-डिप गॅल्वनाइज्ड उच्च शक्तीचे बोल्ट: 0.18～0.22, टॉर्क रेंच स्वतंत्रपणे कॅलिब्रेट करणे आवश्यक आहे, सामान्य टॉर्क पॅरामीटर्स पुन्हा वापरता येणार नाहीत
स्टँडर्ड एक्सपोज्ड थ्रेड: घट्ट केल्यानंतर नट बाहेर 2～3 पूर्ण धागे
वॉशर जुळणारे नियम
सामान्य गॅल्वनाइज्ड बोल्ट: मानक म्हणून 1 फ्लॅट वॉशर, कंपन स्थितीसाठी स्प्रिंग वॉशर पर्यायी
मोठा षटकोनी उच्च शक्तीचा बोल्ट: बोल्टच्या डोक्याखाली 1 फ्लॅट वॉशर + नट बाजूला 1 फ्लॅट वॉशर
टॉर्क शीअर उच्च शक्ती बोल्ट: नट बाजूला फक्त 1 फ्लॅट वॉशर
सेवा तापमान मर्यादा: 300 ℃ खाली कार्यरत तापमान, मजबूत ऍसिड आणि अल्कली सह दीर्घकालीन संपर्क टाळा
स्नेहन कार्यप्रदर्शन: झिंक कोटिंग स्वयं-वंगण प्रदान करते, थ्रेड जप्ती आणि नंतर सोयीस्करपणे वेगळे करण्यासाठी जॅमिंग प्रतिबंधित करते
कॅथोडिक संरक्षण: कोटिंग खराब झाल्यावर हॉट-डिप गॅल्वनाइज्ड लेयर सब्सट्रेट गंज कमी करण्यासाठी कॅथोडिक संरक्षण देते; इलेक्ट्रो-गॅल्वनाइज्ड कोटिंगचा कोणताही स्पष्ट कॅथोडिक संरक्षण प्रभाव नाही
पुन: उपयोगिता: सामान्य गॅल्वनाइज्ड बोल्ट वारंवार वेगळे केले जाऊ शकतात; हॉट-डिप गॅल्वनाइज्ड टॉर्क शीअर बोल्ट शेपूट कापल्यानंतर स्क्रॅप केले जातात, मोठे षटकोनी गॅल्वनाइज्ड बोल्ट कार्यक्षमतेची पुन्हा तपासणी केल्यानंतरच पुन्हा वापरले जाऊ शकतात
डायरेक्ट मॅन्युफॅक्चरर: आम्ही स्टील स्ट्रक्चर्ससाठी हॉट-डिप गॅल्वनाइज्ड बोल्टसाठी आमची स्वतःची पूर्ण-प्रक्रिया उत्पादन लाइन चालवतो, जी इन-हाउस हीट ट्रीटमेंट आणि गॅल्वनाइजिंग वर्कशॉपसह पूर्ण होते. मध्यस्थांचे उच्चाटन केल्याने मोठ्या प्रमाणावर परदेशातील प्रकल्प खरेदीसाठी महत्त्वपूर्ण किमतीचे फायदे सुनिश्चित होतात.
विश्वसनीय स्टॉक आणि डिलिव्हरी: आम्ही गॅल्वनाइज्ड स्टँडर्ड आणि उच्च-शक्तीच्या बोल्टची वर्षभर यादी राखतो (आकार M16–M30), तातडीच्या ऑर्डर्स आणि टप्प्याटप्प्याने शिपमेंट विनंत्यांना जलद प्रतिसाद सक्षम करून परदेशातील प्रकल्प वेळापत्रकांची पूर्तता केली जाते याची खात्री करण्यासाठी.
सर्वसमावेशक गुणवत्ता नियंत्रण: प्रक्रियेमध्ये कच्च्या मालाची पुनर्तपासणी, उष्णता उपचार कडकपणा तपासणे, कोटिंगच्या जाडीसाठी मीठ स्प्रे चाचणी आणि तयार उत्पादनांवर टॉर्क सॅम्पलिंग यांचा समावेश होतो. परदेशातील प्रकल्प स्वीकृती मानकांची पूर्तता करण्यासाठी प्रत्येक बॅचसाठी पूर्ण तृतीय-पक्ष तपासणी अहवाल उपलब्ध आहेत.
वन-स्टॉप सपोर्टिंग सर्व्हिसेस: आम्ही नॉन-स्टँडर्ड लांबी आणि विशेष कोटिंग जाडीसाठी कस्टमायझेशनला समर्थन देतो. आम्ही निर्यातीसाठी संपूर्ण पॅकेज म्हणून जुळणारे एम्बेडेड प्लेट्स, स्टील स्ट्रक्चर एज फॉर्म आणि उच्च-शक्तीचे बोल्ट देखील देऊ शकतो.
सुसंगत निर्यात पॅकेजिंग: ओलावा-पुरावा आणि गंज-प्रतिरोधक निर्यात-दर्जाचे कार्टन किंवा लाकडी पॅलेट वापरले जातात. सुरळीत सीमाशुल्क मंजुरी आणि ऑन-साइट स्वीकृती सुनिश्चित करण्यासाठी पॅकेजमध्ये अनुरूपतेची प्रमाणपत्रे, सामग्रीची वैशिष्ट्ये आणि चायनीज आणि इंग्रजी दोन्हीमध्ये कोटिंग चाचणी डेटा समाविष्ट आहे.
प्रश्न: मी तटीय प्रकल्पांसाठी इलेक्ट्रो-गॅल्वनाइज्ड किंवा हॉट-डिप गॅल्वनाइज्ड बोल्ट निवडावे?
उत्तर: किनार्यावरील वातावरणात मीठाच्या स्प्रेसह दीर्घकालीन बाह्य वापरासाठी, हॉट-डिप गॅल्वनाइज्ड बोल्ट अनिवार्य आहेत. ते एक जाड कोटिंग वैशिष्ट्यीकृत करतात, 1,000 तासांपेक्षा जास्त मीठ स्प्रे चाचणीचा सामना करतात आणि 20 वर्षांपेक्षा जास्त सेवा आयुष्य देतात. इलेक्ट्रो-गॅल्वनाइज्ड बोल्टला पातळ कोटिंग असते आणि ते केवळ दमट परिस्थितीत अल्पकालीन घरातील वापरासाठी योग्य असतात.
प्रश्न: ब्लॅक-ऑक्साइड (फॉस्फेटेड) बोल्टसाठी टॉर्क व्हॅल्यू थेट स्टील स्ट्रक्चर्ससाठी हॉट डिप गॅल्वनाइज्ड बोल्टसाठी का वापरता येत नाहीत?
A: हॉट-डिप गॅल्वनाइज्ड झिंक लेयर ब्लॅक-ऑक्साइड बोल्ट (0.11–0.15) च्या तुलनेत थ्रेड घर्षण गुणांक (मानक श्रेणी 0.18–0.22) वाढवते. समान टॉर्क मूल्ये थेट लागू केल्याने अपुरा प्रीलोड होईल आणि सांधे घसरण्याचा धोका असेल; म्हणून, टॉर्क रेंच विशेषत: या बोल्टसाठी कॅलिब्रेट करणे आवश्यक आहे.
प्रश्न: कोटिंग चिप्स किंवा सोलून गेल्यास मी गॅल्वनाइज्ड बोल्ट कसे हाताळावे?
उ: किरकोळ स्क्रॅचसाठी किंवा कोटिंग सोललेल्या भागांसाठी, साइटवर एक सुसंगत झिंक-युक्त दुरुस्ती पेंट लागू केला जाऊ शकतो; तथापि, जर झिंक लेयरचा मोठा भाग विलग झाला असेल, तर प्रवेगक स्थानिकीकृत गंज टाळण्यासाठी संपूर्ण फास्टनर असेंब्ली बदलण्याची शिफारस केली जाते.
प्रश्न: गॅल्वनाइज्ड टेंशन-कंट्रोल (TC) बोल्ट वेगळे केले जाऊ शकतात आणि स्प्लाइन कातरल्यानंतर पुन्हा वापरले जाऊ शकतात?
A: नाही. एकदा का स्प्लाइन (स्प्लिंड एंड) कातरल्यानंतर, अंतर्गत नेक-ब्रेक ग्रूव्ह स्ट्रक्चरशी तडजोड केली जाते, ज्यामुळे आवश्यक मानक प्रीलोड लागू करणे अशक्य होते. हे एकल-वापर, कायमस्वरूपी फास्टनर असेंब्ली आहेत ज्या काढून टाकल्यानंतर टाकल्या पाहिजेत.
प्रश्न: गॅल्वनाइज्ड स्टँडर्ड बोल्ट आणि उच्च-शक्तीचे बोल्ट एकाच कनेक्शन बिंदूवर एकत्र वापरले जाऊ शकतात?
उ: त्यांना मिसळण्याची शिफारस केलेली नाही. त्यांची डिझाइन लोड क्षमता आणि कडक मानके लक्षणीय भिन्न आहेत; सिंगल लोड-बेअरिंग कनेक्शन पॉइंटसाठी समान ताकद ग्रेड आणि उत्पादन वैशिष्ट्यांसह बोल्ट वापरणे आवश्यक आहे.
