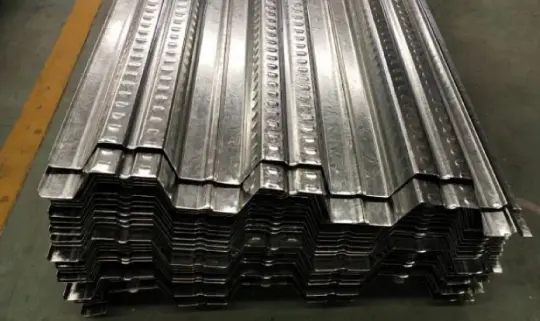

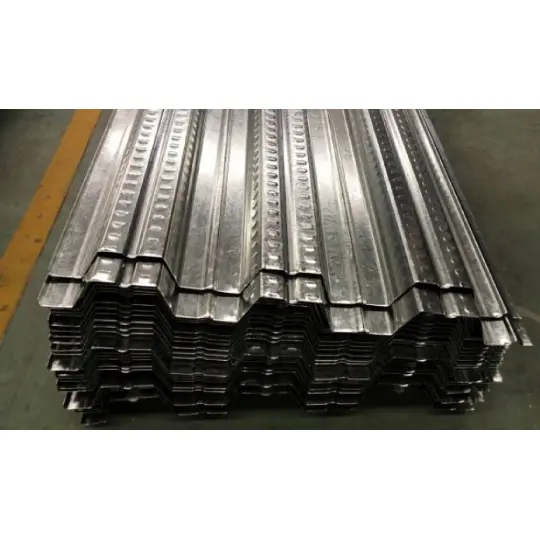

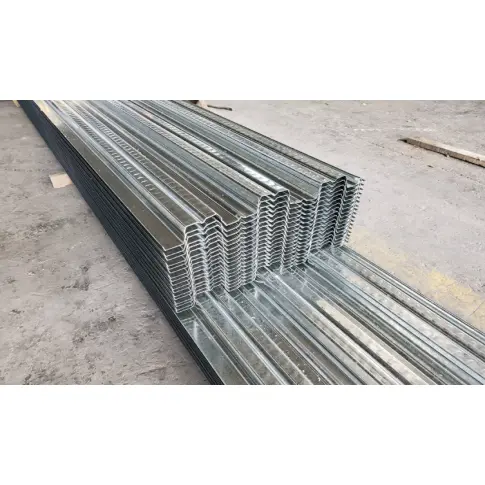

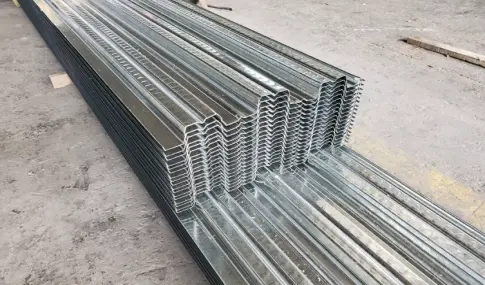

HAISHENG 12 पूर्णपणे स्वयंचलित कोल्ड-रोल फॉर्मिंग लाइन्स वापरून मजल्यांसाठी हे ओपन स्टील डेकिंग पॅनेल तयार करते. हॉट-डिप गॅल्वनाइज्ड स्टीलच्या पट्टीपासून बनवलेले, पॅनेल मजल्यावरील स्लॅबसाठी स्थायी फॉर्मवर्क आणि तन्य मजबुतीकरणाचे दुहेरी कार्य करतात. आम्ही चार सामान्य वेदना बिंदूंचे प्रभावीपणे निराकरण करून, सहा श्रेणींच्या बांधकाम उपकरणांचा एकात्मिक पुरवठा प्रदान करतो: खंडित खरेदी, तपशील जुळत नाही, साइटवरील काँक्रीट गळती आणि दोषपूर्ण स्टड वेल्डिंग. आम्ही तुमच्या चौकशीचे आणि ऑर्डरचे स्वागत करतो.
GB/T12755 (प्रोफाइल्ड स्टील शीटसाठी उत्पादन सहनशीलता); GB/T13912 (मेटलिक झिंक कोटिंग्जसाठी चाचणी)
GB50018 (स्टील स्ट्रक्चर्सच्या डिझाइनसाठी कोड); GB50205 (स्टील संरचनांच्या बांधकाम गुणवत्तेच्या स्वीकृतीसाठी कोड)
GB/T2518 (सतत हॉट-डिप झिंक आणि झिंक-अलॉय लेपित स्टील शीट आणि पट्टी)
|
स्टील ग्रेड |
उत्पन्न शक्ती |
तन्य शक्ती |
ऑन-साइट अर्जाची व्याप्ती |
|
DX51D+Z |
235MPa±20 |
330~450MPa |
अंतर्देशीय गैर-संक्षारक कार्यालयीन इमारती, मेझानाइन्स, लाइट-लोड गोदामे, भूकंपीय मजबुतीकरण आवश्यक नाही |
|
S350GD+Z |
≥350MPa |
420~540MPa |
हेवी-लोड गोदामे, उपकरणे ऑपरेशन मेझानाइन्स, 10 मजल्यांवरील उंच इमारती |
|
S550GD+Z |
≥550MPa |
≥600MPa |
रासायनिक कंपन कार्यशाळा, वारंवार क्रेन ऑपरेशनसह जड उद्योग मजले |
पॅनेल जाडीची निवड: मानक नागरी वापर (0.8-1.0 मिमी); सामान्य हेवी-ड्युटी (1.2 मिमी); अत्यंत हेवी-ड्युटी (1.5 मिमी). 1.5 मिमी पेक्षा जास्त जाडीचा साठा केलेला नाही आणि त्यांना सानुकूल ऑर्डरिंगची आवश्यकता आहे (12-कामकाज-दिवस लीड टाइम).
1. अंतर्देशीय कोरडे क्षेत्र: दुहेरी बाजूचे गॅल्वनाइजिंग (80-120 g/m²); 20 वर्षांचे डिझाइन सेवा जीवन.
2. किनारी/मीठ-स्प्रे क्षेत्रे: अनिवार्य दुहेरी बाजूचे हॉट-डिप गॅल्वनाइजिंग (275 g/m²); पॅनेलच्या पृष्ठभागावर 3 वर्षांपर्यंत पांढरा गंज प्रतिबंधित करते.
3. आम्ल/अल्कली रासायनिक क्षेत्र: हेवी-ड्यूटी गॅल्वनाइजिंग (450-600 g/m²); आग-प्रतिरोधक आणि अँटी-कोरोसिव्ह टॉपकोट्ससह दुय्यम संरक्षण आवश्यक आहे.
एकसमान 100 मिमी ओतणे कठोरपणे प्रतिबंधित आहे; जाडी पॅनेल प्रोफाइलद्वारे निर्धारित करणे आवश्यक आहे: YX51 मालिका टॉपिंग ≥101 मिमी; YX76/75 मालिका ≥126 मिमी. अपुरी जाडी थेट स्लॅब क्रॅक आणि जास्त विक्षेपण ठरतो.
|
पॅनेल मॉडेल |
लाटांची उंची |
प्रभावी कव्हरेज रुंदी |
खरेदी शिफारस |
|
YX51-305-915 |
51 मिमी |
915 मिमी |
किमतीच्या कामगिरीसाठी पहिली पसंती, बहुमजली कार्यालयीन इमारती, व्यावसायिक मेझानाइन्स, बाजारातील शिपमेंटपैकी ६२% |
|
YX51-250-750 |
51 मिमी |
750 मिमी |
स्मॉल-स्पॅन विखुरलेले मेझानाइन्स, स्टील बीम 2.5 मीटर पेक्षा कमी अंतरासह नूतनीकरण प्रकल्प |
|
YX76-344-688 |
76 मिमी |
688 मिमी |
मोठ्या-स्पॅनची गोदामे, जड उपकरणांचे मजले, असमर्थित स्पॅनची वरची मर्यादा 3-3.6m |
|
YX75-200-600 |
75 मिमी |
600 मिमी |
हेवी इंडस्ट्री स्टील मेकिंग, स्टॅम्पिंग कार्यशाळा, दीर्घकालीन कंपन परिस्थितीसाठी विशेष |
पुरवठादार केवळ मजल्यांसाठी ओपन स्टील डेकिंग पॅनेल ऑफर करतात याउलट, HAISHENG एकाच कारखान्यातून संपूर्ण पॅकेज—पॅनल्स आणि सर्व ऍक्सेसरीज प्रदान करते. हे शून्य-त्रुटी मितीय जुळणी सुनिश्चित करते आणि मार्केट-स्रोत ऍक्सेसरीज आणि पॅनेल प्रोफाइल्समधील विसंगततेमुळे उद्भवलेल्या काँक्रीट गळतीसारख्या समस्या दूर करते.
- मानक स्टॉक लांबी: 6/9/12 मी; 15m पेक्षा जास्त सानुकूल लांबीसाठी विभागीय वाहतूक आवश्यक आहे.
- अनिवार्य लॅप आवश्यकता: डेकचे टोक स्टीलच्या बीमच्या वरच्या फ्लँजवर ≥50 मिमी वाढवले पाहिजेत; जागेवर अनधिकृतपणे लॅपची लांबी कमी करणे प्रतिबंधित आहे आणि अनिवार्य तपासणीच्या अधीन आहे.
- प्रोफाइल वर्गीकरण: नागरी वापरासाठी मध्यम-रिब (51 मिमी); हेवी-ड्युटी औद्योगिक वापरासाठी उच्च-रिब (75/76 मिमी); प्रकार मिसळू नका.
- स्टड मटेरिअल: ML15 स्पेशलाइज्ड स्ट्रक्चरल स्टील (सामान्य कार्बन स्टील स्टड्समध्ये सामान्य थकवा फ्रॅक्चर प्रतिबंधित करते).
- स्पेसिफिकेशन मॅचिंग: φ16×80 स्टडसह YX51 जोड्या; φ19×90 स्टडसह YX76 जोड्या; क्रॉस-मॉडेल मिक्सिंग कठोरपणे प्रतिबंधित आहे.
- बांधकाम ॲक्सेसरीज: संपूर्ण भाड्याच्या पॅकेजमध्ये सिरॅमिक फेरूल्स आणि इन्व्हर्टर स्टड वेल्डिंग मशीनचा समावेश आहे; अनिवार्य स्टड अंतर ≤600mm.
- समाप्ती बंद: 51/76 प्रोफाइलसाठी विशिष्ट मॉडेल; डेकिंगशी जुळणारे गॅल्वनाइज्ड स्टीलचे बनलेले; शीट मेटल वापरून ऑन-साइट फॅब्रिकेशन प्रतिबंधित आहे (गंज/डिटेचमेंट जोखमीमुळे).
- एल-आकाराच्या काठाचे फ्लॅशिंग: कॅन्टीलेव्हर्ड स्लॅब, लिफ्ट ओपनिंग आणि वेंटिलेशन शाफ्ट सील करण्यासाठी.
- गॅप सीलिंग: ब्यूटाइल सीलंट; पॅनेलमधील 0-5 मिमी अंतरासाठी योग्य; कंक्रीट क्षारता प्रतिरोधक.
- प्राथमिक निर्धारण: पूर्ण-प्रवेश स्पॉट वेल्डिंग टोकांना; स्टडसाठी थ्रू-डेक स्पॉट वेल्डिंग; इंटरलॉकिंग साइड सीम्स 500 मिमी अंतराने अधूनमधून स्पॉट वेल्डिंगसह एकत्रित.
- स्थानिक मजबुतीकरण: φ4.8 गॅल्वनाइज्ड सेल्फ-ड्रिलिंग स्क्रू; फक्त उघडणे, कोपरे किंवा विक्षेपण बिंदू मजबूत करण्यासाठी वापरले जाते; प्राथमिक स्ट्रक्चरल फिक्सेशनसाठी नाही.
- टॉप-लेयर अँटी-क्रॅक मुख्य मजबुतीकरण: Φ10–Φ12 @ 200–250 मिमी; पृष्ठभागाच्या संकोचन क्रॅक टाळण्यासाठी स्पॅनसह सतत लेआउट.
- ट्रान्सव्हर्स वितरण मजबुतीकरण: Φ8 @ 250 मिमी; केंद्रित भार पसरवण्यासाठी मुख्य मजबुतीकरणासाठी लंब व्यवस्था. विशेष मजबुतीकरण: उघडण्याच्या वेळी रेडियल मजबुतीकरण जोडले; भविष्यातील स्लॅब सेटलमेंट कमी करण्यासाठी जड-भार असलेल्या मजल्यांवर φ6 स्टीलची जाळी घातली.
- शोरिंग ट्रिगर थ्रेशोल्ड: 2.5m > स्पष्ट स्पॅनसाठी शोरिंग अनिवार्य आहे; कोणत्याही अपवादांना परवानगी नाही.
- शोरिंग प्रकार: पोर्टल-फ्रेम स्टील शोरिंग (जलद स्थापनेसाठी); फुल-बे स्टील पाईप मचान (अतिरिक्त-मोठ्या स्पॅनसाठी).
- काढण्याचे निकष: फील्ड-क्युर केलेले काँक्रिट चाचणी नमुने डिझाइन ताकदीच्या 75% पर्यंत पोहोचल्यानंतर आणि मोजलेले विक्षेपण ≤L/250 झाल्यानंतरच काढण्याची परवानगी दिली जाते.
1. कमी कच्चा माल खरेदी खर्च: समान स्लॅब जाडी आणि बरगडीच्या उंचीसाठी, मजल्यांसाठी ओपन स्टील डेकिंग पॅनेलसाठी 12%-18% कमी सामग्री (उघडलेली रुंदी) आणि प्रति टन जास्त कव्हरेज ऑफर करते, मोठ्या क्षेत्राच्या फ्लोअरिंगसाठी मुख्य सामग्रीचे बजेट 7%-11% कमी करते.
2. शून्य-किंमत ऑन-साइट ओपनिंग्ज: ओपन रिब चॅनेल विशेष छिद्र-कटिंग साधनांची गरज दूर करतात; युटिलिटी आणि उपकरणे उघडणे गॅस कटिंगद्वारे कापले जाऊ शकते. ते अनियमित किंवा वक्र मजल्याच्या योजनांशी उत्तम प्रकारे जुळवून घेतात, ऑफकट वापर दर 92% पर्यंत पोहोचतात.
3. उच्च स्टड वेल्डिंग पास रेट: अबाधित रिब्स उभ्या वेल्डिंग गन पोझिशनिंगसाठी अनुमती देतात, 99% पास दर प्राप्त करतात (क्लोज-रिब डेकिंगमध्ये कोल्ड-लॅप/अपूर्ण फ्यूजनसाठी 15% रीवर्क रेटच्या तुलनेत).
4. मजबूत काँक्रीट इंटरलॉक स्थिरता: ट्रॅपेझॉइडल ओपन रिब्स एक मोर्टिस-आणि-टेनॉन प्रभाव निर्माण करतात, 23% ने काँक्रीट बाँडची ताकद वाढवतात आणि भूकंपाच्या घटनांमध्ये स्टील-काँक्रीटचे विघटन रोखतात.
5. मुख्य संरचनेवर कमी केलेला भार: समान कव्हरेज क्षेत्रासाठी 8% हलके डेड वेट लहान स्टील बीम आणि कॉलम क्रॉस-सेक्शनसाठी परवानगी देते, ज्यामुळे एकूण स्ट्रक्चरल स्टीलचा वापर 3%–5% कमी होतो.
6. इन्स्टॉलेशननंतरची सोयीस्कर देखभाल: उघडलेल्या तळाच्या फास्यांमुळे पॅनेलच्या गॅल्वनाइज्ड कोटिंगला हानी न होता हॅन्गर रॉड्स आणि सीलिंग सस्पेंशन पॉइंट्स थेट स्थापित करण्याची परवानगी मिळते.
7. शॉर्ट डिलिव्हरी लीड टाइम्स: सोपी रोल-फॉर्मिंग डाय स्ट्रक्चर 8-15 मी/मिनिट उत्पादन गती सक्षम करते; पुरेसा स्टॉक 3 दिवसांच्या आत पूर्ण-ट्रकलोड शिपमेंट सुनिश्चित करतो.
1. मर्यादित असमर्थित स्पॅन: कमाल असमर्थित स्पॅन फक्त 2.4m आहे. शमन: पूर्व-योजना तात्पुरते समर्थन; HAISHENG मानार्थ समर्थन लेआउट रेखाचित्रे प्रदान करते.
2. कमकुवत आग प्रतिरोध: बेअर पॅनेल रेटिंग 0.25h आहे; संमिश्र स्लॅब रेटिंग 1.0-1.5h आहे. शमन: वर्ग II अग्निसुरक्षा आवश्यकता पूर्ण करण्यासाठी पॅनेलच्या पृष्ठभागावर 10 मिमी जाडीचा अति-पातळ अग्निरोधक कोटिंग लावा.
3. खराब अंडरसाइड सौंदर्यशास्त्र: रिबड प्रोफाइलला लपवण्यासाठी निलंबित कमाल मर्यादा आवश्यक आहे. शमन: छताच्या स्थापनेचे वेळापत्रक कमी करण्यासाठी रिब प्रोफाइलसाठी डिझाइन केलेले सानुकूल सीलिंग फरिंग चॅनेल पुरवठा करा.
- दस्तऐवज पडताळणी: मूळ मिल मटेरियल प्रमाणपत्रे आणि तृतीय-पक्ष झिंक कोटिंग चाचणी अहवाल तपासा; न शोधता येण्याजोग्या लूज कॉइल नाकारणे.
- ऑन-साइट सॅम्पलिंग: उत्पन्नाची ताकद आणि झिंक कोटिंगचे वजन तपासण्यासाठी मजल्यांसाठी ओपन स्टील डेकिंग पॅनेलच्या प्रत्येक 5 पैकी 1 कॉइलचा यादृच्छिकपणे नमुना घ्या; नागमोडी कडा किंवा कॅम्बर (वक्रता) सह कॉइल नाकारणे.
- प्री-स्लिटिंग: कच्च्या मालाची रुंदी विशिष्ट पॅनेल प्रोफाइलनुसार कट करा ज्यामुळे प्रोफाइल तयार होत असताना चुकीचे अलाइनमेंट होऊ नये.
- लेव्हलिंग प्रक्रिया: अंतर्गत कॉइलचा ताण दूर करण्यासाठी 13-19 रोलर मल्टी-डायरेक्शनल लेव्हलिंग; पृष्ठभाग सपाटपणा ≤2mm/m वर राखला जातो.
- रोल फॉर्मिंग: सभोवतालच्या तापमानात थंड होण्यासाठी प्रगतीशील रोलर्सचे 18-26 संच; शून्य उच्च-तापमान प्रक्रिया झिंक कोटिंगचे संरक्षण करते, कोटिंगचे विघटन रोखते.
- राष्ट्रीय सहिष्णुतेचे कठोर पालन: रिबची उंची ±1.0 मिमी, बरगडी पिच ±1.5 मिमी, पॅनेलची रुंदी ±2 मिमी; सहनशीलतेपेक्षा जास्त असलेल्या वस्तू स्क्रॅप केल्या जातात किंवा पुन्हा तयार केल्या जातात.
- PLC-नियंत्रित फ्लाइंग शीअर कटिंग: 10m पर्यंतच्या पॅनेलसाठी लांबीची त्रुटी ≤2mm; कट गुंडाळलेल्या कडा किंवा burrs मुक्त आहेत.
- मॅन्युअल ग्राइंडिंग: अकाली गंज टाळण्यासाठी कापलेल्या कडांवर कोणतेही झिंक लेप गुळगुळीत करा; झिंक कोटिंगची सुसंगत वैशिष्ट्ये सुनिश्चित करण्यासाठी एकाच बॅचमधून जुळणारे शेवटचे टोपी आणि काठ ट्रिम्स एकाच वेळी कापून टाका.
भौमितिक परिमाणांची संपूर्ण तपासणी; पॅनेल पृष्ठभाग देखावा दृश्य तपासणी; दुहेरी बाजूंच्या झिंक कोटिंग वजनासाठी सॅम्पलिंग; 180° रिब बेंडिंगद्वारे कोटिंग आसंजन चाचणी; वैयक्तिक पॅनेल वॉरपेज चेक; मॉडेल आणि बॅच नंबर मार्किंगची पडताळणी.
विनिर्देशानुसार स्तरित स्टॅकिंग; ट्रांझिट नुकसान टाळण्यासाठी टोकाला गॅल्वनाइज्ड कॉर्नर प्रोटेक्टर; प्रति बंडल 3 स्टील बँडसह 6-मीटर पटल; ओलावा आणि बाहेरील स्टोरेजशी संबंधित "पांढरा गंज" टाळण्यासाठी तापमान-नियंत्रित, कोरड्या इनडोअर वेअरहाऊसमध्ये साठवले जाते.
|
पॅनेलचा प्रकार |
सैद्धांतिक वजन (1.0 मिमी जाड, किलो/㎡) |
जडत्वाचा विभाग क्षण (cm⁴/m) |
विभाग मॉड्यूलस (cm³/m) |
कडकपणा ग्रेड |
|
YX51-305-915 |
९.९५~१०.० |
68.6 |
22.1 |
मध्यम कडकपणा |
|
YX51-250-750 |
१०.२~१०.५ |
56.2 |
22.0 |
नियमित कडकपणा |
|
YX76-344-688 |
11.3~11.6 |
92.3 |
31.7 |
उच्च कडकपणा |
चाचणी परिस्थिती: 120 मिमी कास्ट-इन-प्लेस काँक्रिट; बांधकाम थेट लोड 2.0 kN/m²; विक्षेपण ≤ L/180
- YX51: 0.8mm = 2.1–2.3m; 1.0 मिमी = 2.4–2.7 मी; 1.2 मिमी = 2.8–3.0 मी
- YX76: 1.0mm = 2.8–3.2m; 1.2mm = 3.3–3.6m (ओपन-प्रोफाइल डेकिंगसाठी वरची स्पॅन मर्यादा)
- सेवा-स्टेज लोड क्षमता: मानक फ्लोअरिंग 3.5–5.0 kN/m²; जाड बेस स्टील + काँक्रिटसह 8 kN/m² पर्यंत हेवी-ड्युटी क्षमता
- विक्षेपन मानक: बांधकाम ≤ L/180; सेवा ≤ L/250
- टिकाऊपणा: 25-30 वर्षे (सामान्य अंतर्देशीय वातावरणात Z275 गॅल्वनायझेशन)
- अग्निरोधक रेटिंग: मिश्रित स्टील-काँक्रीट 1.0-1.5h; बेअर डेक 0.25h
1. स्टँडर्ड ऑफिस बिल्डिंग/इनडोअर मेझानाइन्स: YX51-305-915 प्रोफाइल + 0.8/1.0mm बेस स्टील + φ16 शिअर स्टड + YX51-प्रकार एंड क्लोजर + शीर्ष मजबुतीकरण जाळी; पूर्ण-स्पॅन शोरिंग आवश्यक नाही.
2. हेवी-ड्यूटी वेअरहाऊसिंग/हेवी औद्योगिक कार्यशाळा: YX76-344-688 प्रोफाइल + 1.2/1.5mm बेस शीट + φ19 शिअर स्टड + टाइप 76 एंड क्लोजर + डबल-लेयर, टू-वे मजबुतीकरण + पूर्ण-स्पॅन तात्पुरती शोरिंग.
1. प्रश्न: मजल्यांसाठी मजल्यांसाठी उघडलेले स्टील डेकिंग पॅनेल्स मजल्यावरील स्लॅबच्या तळाशी ताणलेल्या मजबुतीची जागा घेऊ शकतात का?
उ: ते तळाशी तन्य मजबुतीकरण पुनर्स्थित करू शकतात बशर्ते मजबुतीकरण राष्ट्रीय मानके पूर्ण करेल; तथापि, शीर्ष विरोधी क्रॅक मजबुतीकरण वगळले जाऊ शकत नाही आणि ते डिझाइन रेखांकनांमध्ये स्वतंत्रपणे निर्दिष्ट केले जाणे आवश्यक आहे.
2. प्र: कटिंग स्टॉक मटेरियल गॅल्वनाइज्ड अँटी-कॉरोझन कोटिंगचे नुकसान करते का?
उ: ऑनलाइन फ्लाइंग शीअर कटिंगमुळे उच्च-तापमानात जळण्याचे चिन्ह नसतात; फक्त कट एंड फेस कच्च्या स्टीलला उघड करतो आणि शिपमेंटसह पुरवलेला झिंक-समृद्ध पेंट साइटवर टच-अपला परवानगी देतो.
3. प्रश्न: क्रॉस-प्रादेशिक पुरवठ्यासाठी वितरण लीड टाइम काय आहे?
A: मानक स्टॉक आयटम 3 दिवसांच्या आत पूर्ण ट्रकलोड म्हणून पाठवले जातात; सानुकूल प्रोफाइलला 7-12 दिवस लागतात. मुख्य प्रवाहातील स्टील संरचना प्रकल्पांसाठी देशभरातील प्रमुख शहरांमध्ये थेट शिपिंग उपलब्ध आहे.
