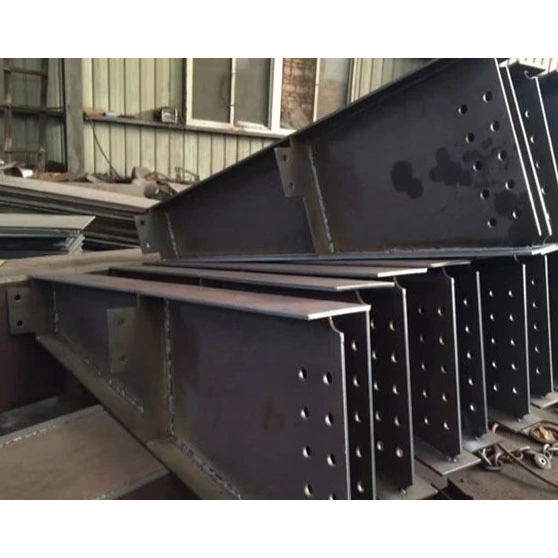

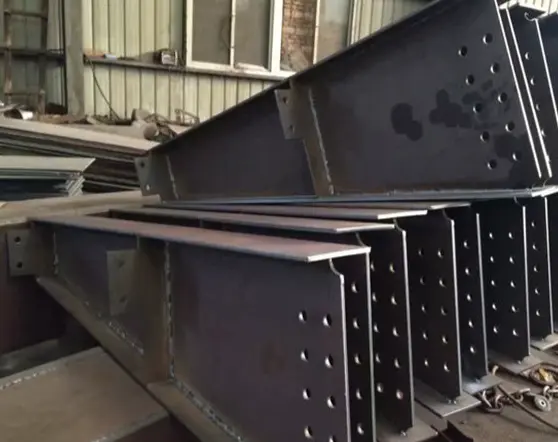

प्राथमिक लोड बेअरिंग स्टील बीम

हे प्राथमिक लोड बेअरिंग स्टील बीम हे स्टील फ्रेमवर्कमध्ये उभ्या भारांचे हस्तांतरण करण्यासाठी जबाबदार मध्यवर्ती घटक आहेत. दुय्यम बीम (जसे की मानक I-बीम किंवा चॅनेल स्टील) जे स्थानिकीकृत किंवा वितरीत भार हाताळतात याच्या विपरीत, हे प्राथमिक बीम मजल्यावरील सजावट, दुय्यम बीम, उपकरणे आणि छतावरील एकाग्र भारांना समर्थन देतात, त्यांना स्थिरपणे उभ्या स्टीलच्या स्तंभांमध्ये स्थानांतरित करतात. उत्पादन लाइनमध्ये तीन मुख्य श्रेणींचा समावेश होतो-वेल्डेड एच-बीम, व्हेरिएबल-सेक्शन एच-बीम आणि बॉक्स-सेक्शन बीम—सर्व स्टील प्लेट्सपासून बनवलेले सबमर्ज्ड-आर्क वेल्डिंग वापरून तयार केले जातात आणि सर्वसमावेशक नॉन-डिस्ट्रक्टिव्ह टेस्टिंग (NDT) तसेच मल्टी-स्टेज अँटी-कॉरोझन आणि अग्निरोधक उपचार-.

उत्पादन श्रेणी वर्गीकरण

1. तीन मुख्य बीम श्रेणींच्या अर्जाची व्याप्ती

- कॉन्स्टंट-सेक्शन वेल्डेड एच-बीम: बाजारात सर्वाधिक प्रमाणात वापरले जाणारे प्राथमिक लोड बेअरिंग स्टील बीम; संपूर्ण क्रॉस-सेक्शनचे एकसमान परिमाण; लहान फॅब्रिकेशन सायकल आणि मध्यम खर्च; 6-24m च्या स्टँडर्ड फ्लोअर स्पॅन आणि फॅक्टरी फ्लोअर लोड आवश्यकतांसाठी योग्य.

- व्हेरिएबल-सेक्शन एच-बीम्स: मध्य-स्पॅनमध्ये सखोल विभाग आणि समर्थनांवर टॅपर्ड विभाग; छतावरील झुकण्याच्या क्षणाच्या वितरणासह संरेखित करण्यासाठी डिझाइन केलेले; विशेषत: अकार्यक्षम स्टीलचा वापर कमी करण्यासाठी पोर्टल कडक फ्रेम फॅक्टरी छतांसाठी.

- वेल्डेड बॉक्स बीम: संतुलित द्वि-दिशात्मक टॉर्शनल कडकपणासह बंद चार बाजू असलेला बॉक्स क्रॉस-सेक्शन; एक्स्ट्रा-लार्ज स्पॅन्स (24-36m), विलक्षण क्रेन लोड आणि उच्च-वाढीच्या मेगा-फ्रेमसाठी योग्य; एच-बीमच्या कमकुवत-अक्षाच्या कडकपणाच्या मर्यादांना संबोधित करते.

2. सामान्य क्रॉस-सेक्शन तपशील नियम

- एच-बीम तपशील: H × B × tw × tf (अनुक्रमे तुळईची खोली, बाहेरील बाजूची रुंदी, वेब जाडी आणि बाहेरील बाजूची जाडी दर्शवते); बीम खोली श्रेणी: 300-2000 मिमी.

- बॉक्स बीम तपशील: B × H × t (अनुक्रमे विभागाची रुंदी, विभाग खोली आणि बॉक्सच्या भिंतीची जाडी दर्शवते); भिंत जाडी श्रेणी: 12-50 मिमी.

- फॅक्टरी-फिनिश सेगमेंट लांबी: मानक लांबी 9 मी आणि 12 मी; यापेक्षा जास्त लांबीच्या भागांमध्ये पूर्वनिर्मित आहेत आणि साइटवर उंचीवर कापलेले/एकत्रित केले जातात.

3. प्राथमिक सामग्रीसाठी निवड निकष

- Q355B: मुख्य प्रवाहातील उद्योग सामग्री; उत्पादन शक्ती सामान्य कार्बन स्टीलपेक्षा कितीतरी जास्त आहे; 90% हेवी-लोड फॅक्टरी आणि हाय-राईज इंटरमीडिएट मजल्यांसाठी आवश्यकता पूर्ण करते.

- Q235B: कमी-वाढीपर्यंत मर्यादित, हलके-लोड इनडोअर इंटरमीडिएट मजले (6 मीटरपेक्षा कमी स्पॅन); कमी लोड रिडंडंसी; बाह्य वापराची शिफारस केलेली नाही.

- Q355NL: -20°C किंवा त्याहून कमी तापमान असलेल्या थंड प्रदेशांसाठी; थंड स्थितीत ठिसूळ फ्रॅक्चर टाळण्यासाठी प्रमाणित कमी-तापमान प्रभाव कडकपणा आहे.

प्रमाणित फॅक्टरी-सप्लाय कॉन्फिगरेशन

1. मुख्य बीम बॉडी कॉन्फिगरेशन

सर्व मुख्य बीम स्टील प्लेट कटिंग, असेंब्ली आणि वेल्डिंगद्वारे तयार केले जातात; हॉट-रोल्ड प्रोफाइल बदलासाठी वापरल्या जात नाहीत. जादा-लांब मुख्य गर्डर वाहतूक उंचीच्या मर्यादेच्या आधारावर विभागांमध्ये कापला जातो, ज्यामध्ये वेल्ड बेव्हल्स आणि बट-जॉइंट भत्ते पूर्व-कॉन्फिगर केले जातात जेणेकरून मोठ्या आकाराच्या महामार्ग किंवा सागरी वाहतुकीशी संबंधित समस्या टाळण्यासाठी; साइटवर आल्यावर, उच्च-उंचीचे संरेखन आणि स्प्लिसिंग ताबडतोब पुढे जाऊ शकते.

2. बीम-स्तंभ समाप्तीसाठी कठोर कनेक्शन घटक

- बोल्टेड एंड प्लेट्स: प्लेटची जाडी 18 मिमी ते 50 मिमी पर्यंत असते (जास्तीत जास्त समर्थन प्रतिक्रिया शक्तीच्या आधारावर गणना केली जाते); ग्रेड 10.9 उच्च-शक्तीच्या बोल्टसाठी प्री-ड्रिल्ड होलची वैशिष्ट्ये आहेत. प्राथमिक मजल्यावरील बीमसाठी ही सर्वात सामान्य कनेक्शन पद्धत आहे, साइटवर गरम काम (वेल्डिंग) ची आवश्यकता दूर करते.

- फुल-पेनेट्रेशन ग्रूव्ह वेल्ड्स: विशेषत: उच्च-वाढीच्या बॉक्स-सेक्शनच्या प्राथमिक बीमसाठी डिझाइन केलेले; बेस मेटलच्या समान ताकदीसह बट जॉइंट मिळविण्यासाठी जाळे आणि फ्लँजचे दुहेरी बाजूचे बेव्हलिंग समाविष्ट आहे, उच्च-वाढीच्या संरचनेसाठी भूकंपीय कोड आवश्यकता पूर्ण करते.

- सपोर्ट स्टिफनर्स (क्षैतिज आणि अनुलंब): प्राथमिक बीमसाठी अनिवार्य संरचनात्मक घटक; ते सपोर्टवर वेबचे कातरणे विकृत होण्यास प्रतिबंध करतात आणि राष्ट्रीय संरचनात्मक मानकांचे पालन करून बीमच्या शेवटी स्थानिक क्रशिंग किंवा कोसळण्याचा धोका दूर करतात.

3. बीम बॉडीजसाठी पार्श्व स्ट्रक्चरल घटक

- मिड-स्पॅन ट्रान्सव्हर्स स्टिफनर्स: एकाग्र उपकरणांच्या भाराच्या बिंदूंवर किंवा वेबच्या शीअर बकलिंग विकृतीला दाबण्यासाठी पीक मिड-स्पॅन बेंडिंग क्षणांवर स्थित.

- दुय्यम बीम कॉर्बेल्स/कंस: क्रॉस-आकार, कर्णरेषा आणि इतर कनेक्शन कॉन्फिगरेशनला सामावून घेत, विविध दिशांमधून दुय्यम बीमला समर्थन देण्यासाठी प्राथमिक बीमच्या दोन्ही बाजूंना सममितीयपणे वेल्डेड केले जाते.

- युटिलिटी ओपनिंगसाठी मजबुतीकरण प्लेट्स: क्रॉस-सेक्शनल लोड-बेअरिंग क्षमतेत कोणतीही घट होणार नाही याची खात्री करण्यासाठी MEP (यांत्रिक, इलेक्ट्रिकल आणि प्लंबिंग) लाईन्सच्या वेब ओपनिंग्सभोवती कंकणाकृती मजबुतीकरण प्लेट्स स्थापित केल्या जातात.

- कातरणे स्टड: तपशीलांमध्ये Φ16 आणि Φ19 समाविष्ट आहे; स्टील आणि काँक्रिटमधील सहयोगी लोड-बेअरिंग सक्षम करण्यासाठी कंपोझिट काँक्रिट फ्लोर सिस्टममधील प्राथमिक बीमसाठी वापरले जाते, ज्यामुळे एकूण लोड-असर क्षमता वाढते.

4. ऑन-साइट बांधकाम ॲक्सेसरीज

- प्रीफॅब्रिकेटेड लिफ्टिंग लग्स: 5 टनांपेक्षा जास्त वजनाच्या प्राथमिक बीमच्या दोन्ही टोकांवर सममितीयरित्या पूर्व-स्थापित; लिफ्टिंग मेकॅनिक्स गणनेद्वारे सत्यापित आणि संपूर्ण बीम युनिटच्या उभ्या लिफ्टिंगसाठी डिझाइन केलेले.

- तात्पुरती कनेक्शन प्लेट्स: सेगमेंटेड प्राथमिक बीमच्या तात्पुरत्या संरेखनासाठी वापरल्या जातात; संयुक्त चुकीचे संरेखन 2 मिमी पेक्षा कमी नियंत्रित करते; पूर्ण झाल्यानंतर पीसून काढले.

5. एकात्मिक अँटी-गंज आणि अग्निरोधक उपचार

- गंज काढण्याची प्रक्रिया: प्राथमिक लोड बेअरिंग स्टील बीम रोलिंग स्केल आणि सैल वेल्डिंग गंज काढून टाकण्यासाठी प्रमाणित Sa2.5 ग्रेड शॉट-ब्लास्टिंगमधून जातात, इष्टतम पेंट फिल्म आसंजन सुनिश्चित करते.

- मल्टी-लेयर कोटिंग सिस्टम: इपॉक्सी झिंक-रिच प्राइमर + इपॉक्सी माइकेशियस आयर्न ऑक्साईड इंटरमीडिएट कोट + पॉलीयुरेथेन टॉपकोट; एकूण ड्राय फिल्म जाडी 100-160 μm.

- अग्निसुरक्षा उपचार: इमारतीच्या अग्निरोधक रेटिंगवर आधारित पातळ-फिल्म किंवा जाड-फिल्म इंट्यूमेसेंट फायर-रिटार्डंट कोटिंग्जचा वापर, 1, 2 किंवा 3 तासांचा संपूर्ण अग्निरोधक कालावधी कव्हर करतो.

- तटीय पर्यावरण पर्याय: हॉट-डिप गॅल्वनाइजिंग (संपूर्ण घटक); झिंक कोटिंग जाडी ≥85 μm दीर्घकालीन सागरी मीठ स्प्रे गंज सहन करण्यासाठी.

6. स्थापना उपकरणे आणि उपभोग्य वस्तू

मानक पुरवठ्यामध्ये ग्रेड 10.9 उच्च-शक्तीचे बोल्ट, नट, फ्लॅट वॉशर आणि टेपर्ड वॉशर समाविष्ट आहेत; सर्व उपभोग्य वस्तू स्टील स्ट्रक्चर कनेक्शनसाठी राष्ट्रीय मानकांचे पालन करतात.

7. प्राथमिक बीम असेंब्लीचे तीन मुख्य प्रकार

- फ्लोअर एच-सेक्शन प्राइमरी बीम: एच-सेक्शन बॉडी + दोन्ही टोकांना जाड केलेले एंड प्लेट्स + बेअरिंग स्टिफनर्स + दुय्यम बीम कंस + टॉप फ्लँज शिअर स्टड + संपूर्ण अँटी-करोझन आणि अग्नि सुरक्षा उपचार.

- पोर्टल फ्रेम व्हेरिएबल-सेक्शन रूफ प्राइमरी बीम: व्हेरिएबल-सेक्शन एच-बीम + एंड प्लेट्स + बेअरिंग स्टिफनर्स + फ्लँज पर्लिन क्लीट्स + अँटी-कॉरोझन उपचार.

- हेवी-ड्यूटी बॉक्स-सेक्शन प्रायमरी बीम: बॉक्स-सेक्शन बॉडी + टोकांना पूर्ण-पेनेट्रेशन ग्रूव्ह वेल्ड्स + अंतर्गत आणि बाह्य कडक रिंग + साइड ब्रॅकेट + जाड एंड क्लोजर प्लेट्स.

8. फॅक्टरी वितरण दस्तऐवजीकरण

मूळ सामग्री गुणवत्ता प्रमाणपत्रे, ग्रेड I वेल्डसाठी 100% अल्ट्रासोनिक चाचणी (UT) अहवाल, मितीय तपासणी अहवाल आणि घटक कोटिंग/आयडी सूची.

या प्राथमिक लोड बेअरिंग स्टील बीम वापरण्याचे मुख्य फायदे काय आहेत?

- उच्च लोड-असर क्षमता; दीर्घ-कालावधीच्या अनुप्रयोगांमध्ये दीर्घकालीन तणावाखाली सॅगिंग किंवा प्लास्टिकच्या विकृतीला प्रतिरोधक.

- स्थिर भूकंप आणि संकुचित कार्यक्षमतेसह उच्च एकूण फ्रेम कडकपणा; मेझानाइन पातळीसाठी पुरेशी सुरक्षा मार्जिन सुनिश्चित करते.

- नियंत्रित मितीय अचूकतेसह कारखान्यात पूर्णपणे पूर्वनिर्मित; फक्त ऑन-साइट बोल्टिंग आवश्यक आहे, परिणामी एक लहान बांधकाम चक्र आहे.

- कॉम्पॅक्ट बीम क्रॉस-सेक्शन उभ्या जागेचा वापर कमी करते, आतील वापरण्यायोग्य जागा संरक्षित करते.

- कॉम्प्लायंट फायरप्रूफिंगसह मल्टी-लेयर अँटी-कॉरोझन ट्रीटमेंट इनडोअर आणि आउटडोअर ऍप्लिकेशन्ससाठी 50 वर्षांपेक्षा जास्त सेवा आयुष्य सुनिश्चित करते.

- सानुकूल करण्यायोग्य स्पॅन, विभाग खोली आणि बीम-स्तंभ कनेक्शन प्रकार; अनियमित आतील मांडणीसाठी अनुकूल.

प्रोफाइल वैशिष्ट्यांची तुलना

1. स्ट्रक्चरल लोड-बेअरिंग फरक

- मुख्य लोड-बेअरिंग स्टील बीम: सानुकूल करण्यायोग्य प्लेट जाडी; 6-36m च्या स्पॅन कव्हर; समायोज्य द्वि-दिशात्मक टॉर्शनल प्रतिकार; संपूर्ण मजल्यावरील एकाग्र भारांचे समर्थन करते.

- आय-बीम आणि चॅनेल स्टील: निश्चित हॉट-रोल्ड विभाग सुधारित केले जाऊ शकत नाहीत; कमकुवत अक्षासह अपुरा बाजूकडील कडकपणा; केवळ पृथक बिंदू लोडचे समर्थन करते; कमाल स्पॅन 6m पर्यंत मर्यादित.

- सी-सेक्शन आणि गोलाकार पोकळ विभाग: पातळ-भिंतीचे, कमकुवत केंद्रित लोड क्षमतेसह बंद प्रोफाइल; केवळ ब्रेसिंग किंवा दुय्यम फ्रेमिंगसाठी योग्य; प्राथमिक उभ्या लोड-बेअरिंग बीम म्हणून वापरण्यास मनाई आहे.

2. कनेक्शन नोड फरक

- मुख्य लोड-बेअरिंग स्टील बीम: दोन्ही बाजूंना एकाधिक कंस (स्टिफनर्स) च्या दाट वेल्डिंगला समर्थन देते; बहु-कोन दुय्यम बीम कनेक्शन सामावून; जटिल बीम-स्तंभ जोडांसाठी योग्य.

- हॉट-रोल्ड सेक्शन: फ्लँजमध्ये उतार असलेल्या पृष्ठभागांची वैशिष्ट्ये आहेत, ज्यामुळे विस्तृत वेल्डिंग संपर्क कठीण होतो; दुय्यम बीम कनेक्शन बिंदूंची घनता मर्यादित करते.

3. बांधकाम आणि स्टील वापरातील फरक

- मुख्य लोड-बेअरिंग स्टील बीम: व्हेरिएबल-सेक्शन डिझाईन्स प्लेटची जाडी झुकण्याच्या क्षणाच्या घटानुसार कमी करण्यास परवानगी देतात; वाया जाणारे स्टील अचूकपणे कमी करते आणि एकूण खर्च कमी करते.

- हॉट-रोल्ड स्ट्रक्चरल स्टील: मोठ्या लोड-बेअरिंग सेफ्टी मार्जिनसह निश्चित क्रॉस-सेक्शनल परिमाणे; लहान स्पॅनसाठी कार्यक्षम परंतु लांब स्पॅनसाठी अत्यंत महाग.

4. अभियांत्रिकी अर्जाच्या व्याप्तीचा सारांश

प्राथमिक लोड बेअरिंग स्टील बीम संपूर्ण मजले, छप्पर आणि उपकरणे प्लॅटफॉर्मसाठी मुख्य लोड हस्तांतरण हाताळतात; इतर स्ट्रक्चरल स्टीलचे घटक दुय्यम बीम, सपोर्ट किंवा एन्क्लोजर फ्रेमिंग म्हणून काम करतात—दोन श्रेणी एकमेकांना बदलू शकत नाहीत.

मानकीकृत एंड-टू-एंड फॅब्रिकेशन प्रक्रिया

1. कच्च्या मालाची तपासणी

मूळ निर्माता सामग्री गुणवत्ता प्रमाणपत्रे सत्यापित करा; लॅमिनेशन किंवा वार्पिंगसाठी तपासणी करा; प्लेट लेव्हलिंग मशीन वापरून गैर-अनुपालन प्लेट्स सपाट करा; एकाच वेळी फ्लँज, जाळे, स्टिफनर्स आणि कनेक्शन प्लेट्ससाठी कटिंग लिस्ट तयार करण्यासाठी रेखाचित्रांचे विश्लेषण करा.

2. सीएनसी कटिंग

सीएनसी ज्वाला किंवा प्लाझ्मा उपकरणे वापरून प्लेट्स कट करा; प्राथमिक बीम स्प्लिस स्थानांवर एकसमान बेव्हलिंग लागू करा; व्हेरिएबल-सेक्शन बीम वेब्ससाठी प्रोफाइल कटिंग करा, वेल्ड संकोचनसाठी 2-3 मिमी मार्जिनला अनुमती द्या.

3. जिग-आधारित असेंब्ली

- एच-आकाराचे प्राथमिक बीम: असेंबली जिग्समध्ये वरच्या आणि खालच्या फ्लँगेस सुरक्षित करा; अनुलंब जाळे स्थापित करा; वेब सेंटरिंग आणि फ्लँज लंबवत स्थिती आणि संरेखित करण्यासाठी टॅक वेल्डिंग वापरा.

- बॉक्स-आकाराचे प्राथमिक बीम: असेंबली जिगमध्ये चार प्लेट्स बंद करा; अंतर्गत डायाफ्राम पूर्व-स्थापित आणि टॅक-वेल्ड; सांध्यावरील प्लेट मिसअलाइनमेंट (ऑफसेट) नियंत्रित करा.

4. मुख्य शिवणांसाठी स्वयंचलित बुडलेल्या आर्क वेल्डिंग (SAW).

- एच-आकाराचे प्राथमिक बीम: एकतर्फी SAW करा, नंतर बीम फ्लिप करा आणि रूट साफ करण्यासाठी एअर-आर्क गॉगिंग वापरा; अंतर्गत वेल्ड दोष दूर करण्यासाठी उलट बाजूने पूर्ण-प्रवेश SAW.

- बॉक्स-आकाराचे प्राथमिक बीम: प्रथम अंतर्गत डायाफ्राम फिलेट सांधे वेल्ड करा, नंतर बॉक्स विभागातील चार मुख्य अनुदैर्ध्य सीम एकाच वेळी वेल्ड करा.

- गुणवत्ता आवश्यकता: सर्व मुख्य बीम सीमने ग्रेड I वेल्ड मानके पूर्ण करणे आवश्यक आहे; पूर्ण झाल्यावर 100% अल्ट्रासोनिक चाचणी (UT) आवश्यक आहे.

5. पोस्ट-वेल्ड तणाव सुधारणे आणि सरळ करणे

फ्लँज वक्रता आणि बीम स्वीप (लॅटरल बेंडिंग) दुरुस्त करण्यासाठी हायड्रॉलिक स्ट्रेटनिंग मशीन वापरा; अवशिष्ट वेल्डिंग ताण आराम; बीम सरळपणा सहिष्णुता आवश्यकता पूर्ण करते याची खात्री करा.

6. सहायक घटकांची असेंब्ली आणि वेल्डिंग

स्टिफनर्स, कॉर्बेल आणि पर्लिन क्लीट्ससाठी रेखाचित्रांनुसार स्थाने अचूकपणे चिन्हांकित करा. CO2 गॅस-शील्ड वेल्डिंग वापरून लहान घटक बीमवर वेल्डेड केले जातात; शेवटी, एंड कनेक्शन प्लेट्स एकत्र केल्या जातात आणि पूर्णपणे वेल्डेड केल्या जातात.

7. अचूक सीएनसी होल ड्रिलिंग

सीएनसी ड्रिलिंग मशीन्सचा वापर सर्व एंड प्लेट्स आणि ब्रॅकेट कनेक्शन प्लेट्ससाठी केला जातो ज्यामुळे बोल्ट होल समाक्षीयता सुनिश्चित होते आणि साइटवर रीमिंग किंवा पुन्हा काम करण्याची आवश्यकता दूर होते.

8. कातरणे स्टड वेल्डिंग

संमिश्र काँक्रीटच्या मजल्यावरील स्लॅबला आधार देणाऱ्या मुख्य बीमसाठी, Φ16 आणि Φ19 शिअर स्टड्स वेल्ड करण्यासाठी विशेष स्टड वेल्डिंग मशीनचा वापर केला जातो, स्टडच्या अनुलंबता विचलन 1° च्या आत नियंत्रित केले जाते.

9. एकूणच फिनिशिंग आणि ग्राइंडिंग

वेल्ड मणी आणि स्पॅटर burrs संपूर्ण तुळई बंद जमिनीवर आहेत; वेब ओपनिंग रीइन्फोर्समेंट झोन आणि स्थानिक पृष्ठभागावरील दोष दुरुस्त केले जातात.

10. मानकीकृत अँटी-गंज आणि अग्निरोधक अनुप्रयोग

एकूणच शॉट ब्लास्टिंग ते Sa2.5 ग्रेड; कोरड्या फिल्मच्या जाडीच्या पडताळणीसह प्राइमर, इंटरमीडिएट कोट आणि टॉपकोटचा अनुक्रमिक वापर; विशिष्ट झोनसाठी आवश्यक फायर रेटिंगच्या आधारावर अग्नि-प्रतिरोधक कोटिंग्जचा वापर.

11. ओळख, अंतिम तपासणी आणि गोदाम

घटक आयडी क्रमांक आणि अक्ष/एलिव्हेशन मार्किंग लागू केले आहेत; मितीय अचूकता, दोष शोध अहवाल आणि साहित्य दस्तऐवजीकरण सत्यापित केले जातात; तपासणी उत्तीर्ण केल्यावर, शिपमेंटसाठी घटक वॉटरप्रूफ-पॅक केलेले असतात.

मुख्य कार्यप्रदर्शन पॅरामीटर्स

1. भौमितिक फॅब्रिकेशन सहिष्णुता

- बीम सरळपणा: ≤L/1000

- फ्लँज अनुलंबता: ≤B/100

- क्रॉस-विभागीय मितीय विचलन: ±2 ते 3 मिमी

- मानक तयार विभागाची लांबी: 9 मी, 12 मी; अतिरिक्त-लांब घटक विभागांमध्ये पूर्वनिर्मित आहेत.

2. बेस मटेरियल यांत्रिक गुणधर्म

3. क्रॉस-सेक्शनल स्ट्रक्चरल पॅरामीटर्स

- एच-बीम: मजबूत अक्षाबद्दल उत्कृष्ट लवचिक कार्यप्रदर्शन; कमकुवत अक्षांबद्दल कमी पार्श्व कडकपणा (लॅटरल रिस्ट्रेंटसाठी फ्लोअर स्लॅब आणि दुय्यम बीमवर अवलंबून आहे); स्टील-काँक्रिट कंपोझिट रेट्रोफिटिंगनंतर लोड-बेअरिंग क्षमता 35%–55% वाढते.

- बॉक्स बीम: संतुलित द्विदिशात्मक लवचिक आणि टॉर्सनल कार्यप्रदर्शन; विक्षिप्त लोडिंग आणि ब्रिज क्रेन मुख्य बीम अनुप्रयोगांसाठी योग्य.

- वारा प्रतिरोध गुणांक: एच-बीम 1.35, बॉक्स बीम 1.55.

- बेअरिंग स्ट्रेसमुळे स्थानिक वेब बकलिंग टाळण्यासाठी एकाग्र लोड पॉइंट्सवर ट्रान्सव्हर्स स्टिफनर्स जोडणे आवश्यक आहे.

4. वेल्ड स्वीकृती मापदंड

- मुख्य गर्डर बट जॉइंट्स आणि गंभीर बेअरिंग वेल्ड्स: ग्रेड I वेल्ड्स, 100% अल्ट्रासोनिक टेस्टिंग (UT)

- स्टिफनर आणि ब्रॅकेट फिलेट वेल्ड्स: ग्रेड II वेल्ड्स, 20% यादृच्छिक अल्ट्रासोनिक चाचणी (UT)

5. अँटी-गंज आणि अग्निरोधक मापदंड

- गंज काढण्याची श्रेणी: Sa2.5

- पेंट कोरड्या फिल्मची जाडी: 100-160 μm

- अग्निरोधक कालावधी: 1h, 2h, 3h

- हॉट-डिप गॅल्वनाइजिंग झिंक जाडी: ≥85 μm

6. कनेक्शन पॅरामीटर्स

- बीम-टू-कॉलम कनेक्शन बोल्ट: ग्रेड 10.9 उच्च-शक्ती बोल्ट

- शेवटच्या प्लेटची जाडी: 18-50 मिमी

- कातरणे स्टड वैशिष्ट्ये: Φ16, Φ19; साहित्य: ML15

हायशेंग निवडण्याचे फायदे

- पूर्णपणे इन-हाउस प्रक्रिया: स्टील प्लेट कटिंग, बुडलेल्या चाप वेल्डिंग आणि दोष शोधण्यासाठी मालकीच्या उत्पादन लाइन; कोणतेही आउटसोर्सिंग नाही, नियंत्रित करण्यायोग्य परिमाण आणि वेल्ड गुणवत्ता सुनिश्चित करणे.

- सुसंगत क्रॉस-बॉर्डर डिलिव्हरी: परदेशी अभियांत्रिकी पर्यवेक्षण आणि सीमाशुल्क ऑडिटसाठी आवश्यकता पूर्ण करण्यासाठी संपूर्ण इंग्रजी तपासणी अहवाल आणि सीमाशुल्क मंजुरी दस्तऐवजीकरण एकाच वेळी वितरण.

- ओव्हरसाइज ट्रान्सपोर्ट सोल्यूशन्स: क्रॉस-बॉर्डर वाहतूक मर्यादांवर मात करून, विभागीय प्रीफेब्रिकेशन आणि साइटवर अतिरिक्त-लांब मुख्य गर्डर्सच्या स्प्लिसिंगसाठी पूर्ण बांधकाम रेखाचित्रांची तरतूद.

- मोफत तांत्रिक पडताळणी: स्ट्रक्चरल डिझाइन जोखीम कमी करण्यासाठी मुख्य गर्डर स्पॅन, लोड आणि कनेक्शन निवडीचे पूर्व-विक्री सत्यापन.

वारंवार विचारले जाणारे प्रश्न

Q1: मी एच-सेक्शन आणि बॉक्स-सेक्शन मुख्य गर्डर्समध्ये कसे निवडू?

A: एकतर्फी उभ्या भारांसह 24 मी अंतर्गत स्पॅनसाठी एच-सेक्शन गर्डर वापरा; 24m पेक्षा जास्त स्पॅन, द्विदिशात्मक विक्षिप्त भार किंवा परस्पर क्रेन लोडसाठी बॉक्स-सेक्शन गर्डर वापरा.

Q2: मुख्य गर्डरच्या जाळ्यातील ओपनिंग्ज कापल्याने स्ट्रक्चरल सुरक्षिततेवर परिणाम होतो का?

A: पीक बेंडिंग मोमेंट पॉइंट्स व्यतिरिक्त इतर ठिकाणी केलेले ओपनिंग-जेव्हा कंकणाकृती ताठर प्लेट्ससह मजबूत केले जाते-लोड-असर क्षमतेशी तडजोड करत नाही; तथापि, मध्यभागी उच्च-वाकणे-मोमेंट झोनमध्ये अनियंत्रित उघडण्यास मनाई आहे.

Q3: प्राथमिक लोड बेअरिंग स्टील बीमसाठी आग-प्रतिरोधक कोटिंग नंतरच्या टप्प्यावर साइटवर लागू केले जाऊ शकते?

उ: फॅक्टरी प्री-कोटिंग किंवा ऑन-साइट कोटिंगद्वारे अर्ज केला जाऊ शकतो; फॅक्टरी कोटिंग एकसमान फिल्मची जाडी सुनिश्चित करते आणि सामान्यतः परदेशातील प्रकल्पांच्या शेड्युलिंग आवश्यकतांशी अधिक चांगले संरेखित करते.
