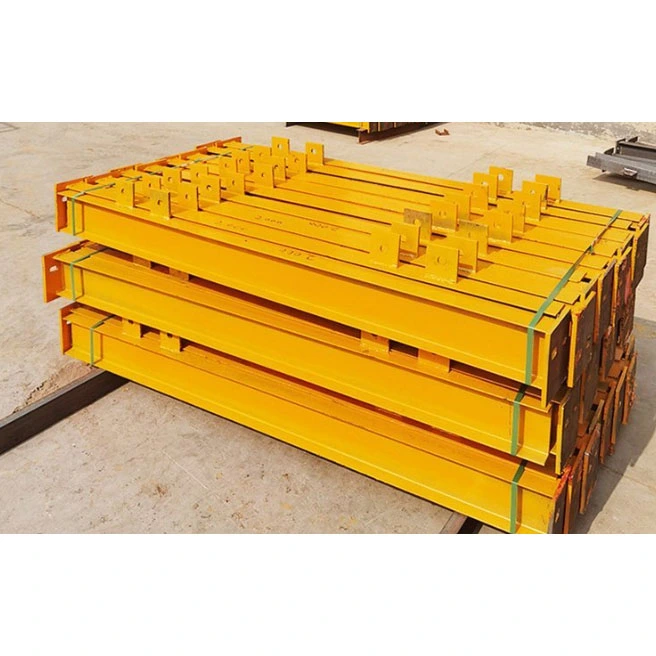

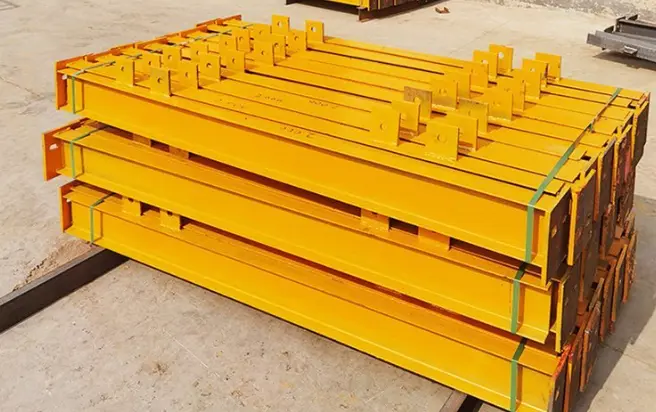

स्ट्रक्चरल I बीम हॉट रोल्ड स्टील I विभाग हे विशेष क्षैतिज लोड-बेअरिंग प्रोफाइल आहेत जे हलके, लहान-स्पॅन स्टील स्ट्रक्चर्ससाठी डिझाइन केलेले आहेत. एच-बीम किंवा क्लोज-सेक्शन प्रोफाइलच्या विपरीत—जे हेवी-ड्युटी भारांसाठी इंजिनीयर केलेले आहेत—हे आय-बीम राष्ट्रीय मानकांशी सुसंगत सिंगल-पास हॉट-रोलिंग प्रक्रियेद्वारे तयार केले जातात; त्यांना सानुकूल विभाग वेल्डिंगची आवश्यकता नाही आणि सर्व परिमाणे प्रमाणित वैशिष्ट्यांचे पालन करतात.
आमच्या सध्याच्या कच्च्या मालाच्या इन्व्हेंटरीचा फायदा घेऊन, HAISHENG फक्त दुय्यम प्रक्रिया करते—जसे की कटिंग, ड्रिलिंग, ऍक्सेसरी वेल्डिंग आणि अँटी-कॉरोझन कोटिंग—परिणामी कस्टम-फॅब्रिकेटेड स्टीलपेक्षा डिलिव्हरीचा कालावधी खूपच कमी असतो. ही उत्पादने मर्यादित जागा, हलके भार किंवा ऑन-साइट बदल समाविष्ट असलेल्या प्रकल्पांसाठी आदर्श आहेत. ते एक व्यावहारिक उपाय देतात जे एच-बीमशी संबंधित सामग्रीचा कचरा आणि स्क्वेअर टयूबिंगच्या स्थापनेची गुंतागुंत टाळतात, ज्यामुळे ते इलेक्ट्रोमेकॅनिकल सपोर्ट सिस्टम्स, सहाय्यक वनस्पती संरचना आणि लहान कॅन्टिलिव्हर्ड असेंब्लीसाठी सर्वात जास्त वापरले जाणारे, किफायतशीर लोड-बेअरिंग बीम बनतात.
- क्रॉस-सेक्शनल स्ट्रक्चर: केंद्रीत, उभ्या वेबसह मानक "I" आकार वैशिष्ट्यीकृत करते. वरच्या आणि खालच्या फ्लँजच्या आतील चेहऱ्यांना 1:6 उतार असतो; किनार्यापासून मध्यभागी फ्लँग्सची जाडी वेगवेगळी असते आणि त्यांचे आतील आणि बाहेरील पृष्ठभाग समांतर नसतात - ही सर्वात वेगळी दृश्य वैशिष्ट्ये आहेत जी त्यांना एच-बीमपासून वेगळे करतात.
- स्ट्रक्चरल वर्तन: लोड मार्गाचा अवलंब करते जेथे वरचा फ्लँज कॉम्प्रेशनमध्ये असतो, खालचा फ्लँज तणावात असतो आणि वेब एका दिशेने कातरण्यास प्रतिकार करते. मजबूत अक्षाच्या बाजूने वाकलेला प्रतिकार मानकांची पूर्तता करत असताना, कमकुवत अक्षाच्या बाजूने पार्श्व विकृतीच्या प्रतिकारामध्ये अंतर्निहित कमकुवतपणा आहे.
- मानक पदनाम: संख्यात्मक प्रत्यय त्यानंतर "I" अक्षर वापरून नाव दिले जाते. प्रत्यय "a" आणि "b" समान विभागाच्या उंचीसाठी फ्लँज जाडीतील फरक दर्शवितात; "a" मॉडेल्समध्ये पातळ फ्लॅन्जेस असतात, तर "b" मॉडेल्समध्ये जाड फ्लॅन्जेस असतात आणि एकूण लोड-बेअरिंग क्षमता जास्त असते.
- कॉमन मार्केट मॉडेल्स: I10, I12.6, I14, I16, I18, I20a, आणि I20b पासून I45 पर्यंत श्रेणी; सर्वात मोठ्या प्रमाणात उपलब्ध मॉडेल I56 आहे. या श्रेणीबाहेरील आकार मानक स्टॉक आयटम म्हणून उपलब्ध नाहीत.
- कच्च्या मालाची लांबी: मानक कारखान्याची लांबी 6m, 9m आणि 12m आहे. फॅक्टरी-रोल्ड व्हेरिएबल क्रॉस-सेक्शन समर्थित नाहीत; या लांबीपेक्षा जास्त सदस्यांना साइटवर विभाजित करणे आवश्यक आहे.
- Q235B: मुख्य प्रवाहातील बाजार सामग्री; उत्कृष्ट लवचिकता आणि कोल्ड-कटिंग कार्यप्रदर्शन देते. कोरड्या, ओपन-एअर सेटिंग्जमध्ये घरातील सभोवतालच्या-तापमानाच्या वातावरणासाठी आणि 95% लहान-स्पॅन सहाय्यक प्रकल्पांसाठी योग्य.
- Q355B: 51% जास्त उत्पादन शक्तीसह एक विशिष्ट पर्यायी सामग्री. हेवी-लोड उपकरणे सपोर्ट, अतिरिक्त-लांब कॅन्टीलिव्हर्ड स्टील बीम आणि कमी-तापमान, दंव-मुक्त प्रदेशांमधील प्रकल्पांसाठी प्रामुख्याने वापरले जाते; स्टॉकची उपलब्धता मर्यादित आहे.
- मेन बीम बॉडी: स्ट्रक्चरल I बीम हॉट रोल्ड स्टील I विभाग (GB मानक) CNC द्वारे अचूक लांबीपर्यंत कट; शेवटचे चेहरे बुर-मुक्त असतात आणि लंबवत मानकांची पूर्तता करतात.
- एंड कनेक्शन ॲक्सेसरीज: फ्लॅट कनेक्शन प्लेट्स आणि व्हर्टिकल बेअरिंग स्टिफनर्स; स्लोप्ड फ्लँज प्रोफाइलमध्ये बसण्यासाठी स्टिफनर्सना कॉर्नर क्लिपिंगची आवश्यकता असते, परिणामी समान उंचीच्या मानक एच-बीमसाठी स्टिफनर्सच्या तुलनेत एकंदर परिमाणे लहान असतात.
- बीम बॉडी ॲक्सेसरीज: पर्लिन सपोर्ट प्लेट्स, दुय्यम बीम लग्स आणि युटिलिटी ओपनिंगसाठी मजबुतीकरण प्लेट्स; आवश्यकतेनुसार नियुक्त केलेल्या ठिकाणी वेल्डेड.
- लिफ्टिंग ऍक्सेसरीज: मोठ्या, लांब बीमच्या (I25 आणि त्यावरील) बाजूंवर सममितीय लिफ्टिंग लग्स पूर्व-स्थापित; लहान बीम (I20 आणि खालील) ला पूर्व-स्थापित लग्सची आवश्यकता नसते आणि ते थेट फ्लँजद्वारे उचलले जातात.
- गंज काढणे ग्रेड: मानक नागरी प्रकल्पांसाठी St3 मॅन्युअल साफसफाई; उच्च-मानक नगरपालिका आणि निर्यात प्रकल्पांसाठी Sa2.5 शॉट/वाळू ब्लास्टिंग.
- पेंटिंग: दोन प्राइमर लेयर आणि टॉपकोटचे संयुक्त कोटिंग; ड्राय फिल्मची जाडी 60-100 μm नियंत्रित केली जाते, 5 वर्षांच्या सेवा आयुष्यासाठी घरातील अँटी-रस्ट आवश्यकता पूर्ण करते.
- विशेष स्थिती उपचार: उच्च-आर्द्रता किंवा पाऊस-स्प्लॅश झोनसाठी हॉट-डिप गॅल्वनाइझिंग; फायर कंपार्टमेंटसाठी पातळ-फिल्म इंट्यूमेसेंट फायर-प्रतिरोधक कोटिंग, 1-तास अग्निरोधक रेटिंग आवश्यकता पूर्ण करते.
- फक्त समर्थित प्लॅटफॉर्म I-बीम: बीम बॉडी + दोन्ही टोकांना एंड प्लेट्स + क्लिप केलेले बेअरिंग स्टिफनर्स + पर्लिन सपोर्ट प्लेट्स + संपूर्ण अँटी-कॉरोझन कोटिंग; स्टील वॉकवे आणि उपकरणे प्लॅटफॉर्ममधील मुख्य बीमसाठी वापरले जाते; साइटवर थेट बोल्टिंगद्वारे कनेक्ट केलेले.
- कॅन्टिलिव्हर ब्रॅकेट आय-बीम: बीम बॉडी + रूटच्या दोन्ही बाजूंना जाड स्टिफनर प्लेट्स + अँकरिंग कनेक्शन प्लेट; पडदा भिंत उप-फ्रेम आणि लहान मैदानी कॅन्टीलेव्हर्ड सनशेड ब्रॅकेटसाठी वापरले जाते.
- साधे छताचे दुय्यम बीम: बीम बॉडी + साधे एकल-बाजूचे पुरलिन समर्थन; अंत कनेक्शन प्लेट्स नाहीत; साइटवर थेट मुख्य बीम फ्लँजवर वेल्डेड; फॅक्टरी इव्ह्सवर किरकोळ बीमसाठी वापरले जाते.
मूळ स्टील मिल साहित्य गुणवत्ता प्रमाणपत्रे, घटकांसाठी मितीय तपासणी नोंदी आणि अद्वितीय घटक ओळख पत्रके; दस्तऐवज थेट सबमिशनसाठी आणि परदेशी प्रकल्प साइटवर पर्यवेक्षकांच्या स्वीकृतीसाठी योग्य आहे.
हॉट-रोल्ड आय-बीमची सर्व मॉडेल्स मानक, मोठ्या प्रमाणात उत्पादित स्टॉक आयटम आहेत, शेड्यूल रोलिंग किंवा फॅब्रिकेशन (जसे की स्प्लिसिंग किंवा वेल्डिंग) ची गरज दूर करतात. वेल्डेड एच-बीम किंवा बॉक्स गर्डरच्या विपरीत-ज्यांना डिलिव्हरीसाठी 10-20 दिवस लागतात-मानक तपशील 48 तासांच्या आत पाठवले जाऊ शकतात. ते तुरळक खरेदी गरजांसाठी अगदी योग्य आहेत, जसे की वृद्धत्वाचा आधार बदलणे, इलेक्ट्रोमेकॅनिकल पाइपिंग जोडणे किंवा साइट होर्डिंगसाठी क्रॉस-बीम तातडीने भरणे.
आतील फ्लँजवरील 1:6 उतार नैसर्गिक चॅम्फर्ड किनार तयार करतो, फ्लँज कर्लिंग किंवा वेब वार्पिंग, ऑन-साइट वाहतूक, किंवा इतर उपकरणांचा समावेश असलेल्या अपघाती टक्करांना प्रतिबंधित करतो. याउलट, सपाट फ्लँजसह एच-बीमला किनारा नुकसान होण्याची शक्यता असते, परिणामी साइटवरील स्क्रॅपचा दर I-बीमपेक्षा 12% जास्त असतो.
त्याच उभ्या लोड-बेअरिंग क्षमतेसाठी, आय-बीमचा खालचा फ्लँज समतुल्य H-बीमच्या तुलनेत 22%–30% अरुंद असतो. हे बंदिस्त भागात-जसे की इलेक्ट्रोमेकॅनिकल युटिलिटी कॉरिडॉर, उपकरणे कॅबिनेटमधील अरुंद अंतर, किंवा बंद पडदा भिंत फ्रेमिंग - पाईपिंग किंवा कंड्यूट लेआउटमध्ये हस्तक्षेप न करता - स्थापित करण्यास अनुमती देते.
लांबीचे समायोजन आणि स्थानिकीकृत उघडणे केवळ सॉइंग किंवा प्लाझ्मा कटिंगद्वारे साध्य केले जाऊ शकते, ज्यामुळे बुडलेल्या-आर्क वेल्डर किंवा हायड्रॉलिक स्ट्रेटनरसारख्या जड यंत्रांची गरज नाहीशी होते. सामान्य ऑन-साइट तंत्रज्ञ अतिरिक्त कंस वेल्डिंग किंवा फाइन-ट्यूनिंग होल पोझिशन यांसारखी कामे हाताळू शकतात; प्रमाणित उच्च-दाब वेल्डरची आवश्यकता नाही, ज्यामुळे लहान प्रमाणात परदेशातील बदलांसाठी श्रम खर्च लक्षणीयरीत्या कमी होतो.
कच्च्या मालाची युनिट किंमत समतुल्य भार सहन करण्याची क्षमता असलेल्या वेल्डेड एच-बीमच्या तुलनेत 15%–20% कमी आहे. याव्यतिरिक्त, त्यांचे हलके वजन वाहतूक आणि उभारणी खर्च कमी करते. 6 मीटरपेक्षा कमी स्पॅन असलेल्या दुय्यम बीमसाठी आणि 12 kN/m पेक्षा कमी भार एकसमान वितरीत केला जातो, ते "अति-अभियांत्रिकी" शिवाय योग्य कार्यप्रदर्शन प्रदान करतात ज्यामुळे महत्त्वपूर्ण सामग्रीचा अपव्यय टाळता येतो.
- वि. एच-बीम: एच-बीममध्ये संतुलित द्वि-दिशात्मक पार्श्व कडकपणा आणि प्रोफाईल्ड स्टील डेकिंगला पूर्णपणे सपोर्ट करण्यासाठी योग्य समांतर फ्लँज असतात, ज्यामुळे ते लांब-स्पॅन फ्लोर गर्डरसाठी आदर्श बनतात; स्ट्रक्चरल I बीम हॉट रोल्ड स्टील I विभाग केवळ मजबूत अक्षाच्या बाजूने पुरेसा लवचिक प्रतिकार प्रदान करतो आणि कमकुवत अक्षाच्या बाजूने पार्श्व-टॉर्शनल बकलिंगसाठी अत्यंत प्रवण असतो, पार्श्व ब्रेसिंग नसलेल्या दीर्घ-स्पॅन संरचनांसाठी त्यांना अनुपयुक्त बनवते.
- वि. स्क्वेअर/सर्कुलर होलो सेक्शन बीम्स: बंद ट्यूबलर सेक्शन उत्कृष्ट टॉर्शनल रेझिस्टन्स देतात परंतु अंतर्गत गंज काढून टाकण्यास प्रतिबंध करतात आणि कटआउट्सवर इन्स्टॉलेशन नंतर अँटीकॉरोशन दुरुस्ती करणे कठीण करते; आय-बीममध्ये पूर्ण-पृष्ठभाग तपासणी आणि त्यानंतरच्या उपयुक्तता/पाईपिंग सुधारणांसाठी कमी खर्चास अनुमती देणारे खुले विभाग आहेत.
- बसण्याची/असेंबलीची सुलभता: स्टँडर्ड आय-बीम थेट काँक्रीट कॉर्बेल किंवा चॅनल-स्टील ब्रॅकेटवर बसू शकतात आणि साध्या टॅक वेल्ड्ससह सुरक्षित केले जाऊ शकतात, तर एच-बीमला एंड-प्लेट बोल्टिंग आवश्यक असते, ज्यामध्ये अधिक जटिल बांधकाम पायऱ्या असतात.
- कनेक्शन प्लेट वेल्डिंग मर्यादा: आय-बीमचे टॅपर्ड फ्लँज पृष्ठभाग मोठ्या भागात फ्लॅट कनेक्शन प्लेट्सशी फ्लश संपर्कास परवानगी देत नाहीत, बहु-दिशात्मक संयुक्त जोडण्यांना प्रतिबंधित करतात आणि त्यांचा वापर साध्या, दिशाहीन, फक्त-समर्थित लोड स्थितींपर्यंत मर्यादित करतात.
- अनन्य फायद्याची परिस्थिती: औद्योगिक वनस्पतींमधील वॉकवे ग्रेटिंग बीम, एमईपी (मेकॅनिकल, इलेक्ट्रिकल आणि प्लंबिंग) युटिलिटी सपोर्ट, उपकरणे बसविण्याचे तळ, पडदा भिंतीवरील उप-फ्रेम आणि दुय्यम कॉर्निस बीम; या संदर्भांमध्ये एच-बीमचा वापर केल्याने लक्षणीय कामगिरी ओव्हर-स्पेसिफिकेशन होते.
- निषिद्ध परिस्थिती: 8 मीटरपेक्षा जास्त लांबीचे छताचे मुख्य गर्डर्स, मोठ्या-क्षेत्राचे काँक्रीट कंपोझिट फ्लोअर स्लॅब आणि उच्च वाऱ्याच्या भारांच्या संपर्कात नसलेल्या कँटिलीव्हर संरचना (पार्श्व अस्थिरता आणि कोसळण्याच्या जोखमीमुळे).
या वर्कफ्लोमध्ये फक्त हॉट-रोल्ड सेक्शन्सची दुय्यम प्रक्रिया समाविष्ट आहे (प्लेट्समधून वेल्डेड केलेले बिल्ट-अप विभाग वगळून) आणि वास्तविक फॅक्टरी उत्पादन चरण प्रतिबिंबित करते:
मूळ मिल प्रमाणपत्रे, विभाग प्रोफाइल आणि साहित्य ग्रेड सत्यापित करा; पार्श्व झुकणे, वळणे आणि बाहेरील बाजूचे विरूपण तपासण्यासाठी बॅचचे नमुने घेणे; प्रक्रिया करण्यापूर्वी यांत्रिकरित्या किंचित वळवलेले विभाग सरळ करा; कमी दर्जाचा साठा उत्पादनात येण्यापासून रोखण्यासाठी गैर-अनुपालक कच्चा माल पुरवठादाराला परत करा.
उच्च-वॉल्यूम ऑर्डर CNC कोल्ड मेटल सॉइंगचा वापर करतात, परिणामी ऑक्सिडेशन स्तरांपासून मुक्त गुळगुळीत कट आणि बट वेल्डिंगसाठी 2 मिमी भत्ता; लहान-बॅचच्या गर्दीच्या ऑर्डरमध्ये प्लाझ्मा कटिंगचा वापर होतो. अतिरिक्त-लांब सदस्य ऑन-साइट फुल-पेनेट्रेशन बट-वेल्ड आवश्यकता पूर्ण करण्यासाठी वेब आणि फ्लँज दोन्हीवर दुहेरी बाजूचे बेव्हलिंग करतात.
बांधकाम रेखाचित्रांच्या आधारे ऍक्सेसरीची स्थाने तंतोतंत चिन्हांकित केली जातात. झुकलेल्या फ्लँजसाठी, स्टिफेनरचे कोपरे 1:6 उतारावर बेव्हल केले जातात जेणेकरुन बीम बॉडीच्या विरूद्ध परिपूर्ण फिट होईल; मधूनमधून टॅक वेल्डिंगचा वापर फिक्सेशनसाठी केला जातो, वेल्डिंग-प्रेरित विकृती 1.5 मिमीच्या आत ठेवतो.
पर्लिन क्लीट्स, कनेक्शन प्लेट्स आणि स्टिफनर्स सारखे छोटे घटक CO2 गॅस-शिल्डेड वेल्डिंग वापरून वेल्डेड केले जातात, ज्यामुळे एकसमान वेल्ड बीड तयार होते; अतिरिक्त-लांब बीमसाठी ऑन-साइट बट जॉइंट्स मॅन्युअल आर्क वेल्डिंगचा वापर करतात, गंभीर लोड-बेअरिंग बट वेल्ड्स ग्रेड II मानकांनुसार यादृच्छिक अल्ट्रासोनिक चाचणी घेतात.
हेवी-ड्यूटी हाय-स्ट्रेंथ बोल्टसाठी कनेक्शन पॉइंट्स एकात्मिक 3-अक्ष CNC ड्रिलिंग मशीन वापरून ड्रिल केले जातात, ज्यामध्ये भोक व्यास सहनशीलता ±0.2 मिमी पर्यंत नियंत्रित केली जाते; विविध ऑन-साइट पाइपिंग/वाहिनीसाठी छिद्रे हॅन्डहेल्ड इलेक्ट्रिक ड्रिल्स वापरून ड्रिल केली जातात, त्यानंतर बरर्स काढण्यासाठी ग्राइंडिंगसह.
वेल्डिंगमुळे होणारे पार्श्व वाकणे आणि टॉर्शनल विकृती स्थानिकीकृत फ्लेम हीटिंग आणि मेकॅनिकल जॅकच्या मिश्रणाचा वापर करून दुरुस्त केली जाते; ऑन-साइट इंस्टॉलेशन दरम्यान संभाव्य स्क्रॅचिंग धोके दूर करण्यासाठी वेल्ड स्पॅटर, स्लॅग आणि कट-एज बर्र्स पूर्णपणे खाली केले जातात.
पृष्ठभाग मिल स्केल आणि सैल गंज दूर करण्यासाठी प्रकल्पाच्या वैशिष्ट्यांनुसार मॅन्युअल क्लिनिंग (St3) किंवा शॉट ब्लास्टिंग (Sa2.5) द्वारे गंज काढणे केले जाते; प्राइमर आणि टॉपकोट सभोवतालच्या तापमानावर लागू केले जातात, ज्यामध्ये पातळ-फिल्म अग्निरोधक कोटिंग्स नियुक्त केलेल्या अग्नि-प्रतिरोधक झोनमध्ये जोडल्या जातात; मानके पूर्ण करण्यासाठी कोटिंग नैसर्गिकरित्या बरे झाल्यानंतरच घटक पुढील टप्प्यावर जातात.
घटकांना कायमस्वरूपी ओळख क्रमांक लागू केले जातात. लांबी, भोक व्यास आणि बाह्य परिमाणे सत्यापित करण्यासाठी सर्वसमावेशक तपासणी केली जाते आणि तपासणी दस्तऐवजीकरणाचा संपूर्ण संच संकलित केला जातो. घटक जलरोधक स्ट्रेच फिल्ममध्ये गुंडाळले जातात आणि लाकडी पॅलेटवर सुरक्षित केले जातात - ओलावा संरक्षणासह लांब-अंतराच्या सागरी वाहतुकीसाठी योग्य.
- एकूण बीम लांबीचे विचलन: ±3 मिमी
- अनुदैर्ध्य लॅटरल कॅम्बर/विक्षेपण: ≤L/1000 (जेथे L ही वास्तविक बीमची लांबी असते)
- फ्लँज फ्लॅटनेस/ट्विस्ट: हॉट-रोल्ड स्ट्रक्चरल स्टीलसाठी GB/T 706 राष्ट्रीय मानकांचे पालन करते
|
साहित्य ग्रेड |
उत्पन्न शक्ती |
तन्य शक्ती |
अनुप्रयोग परिस्थिती |
|
Q235B |
≥235MPa |
375～500MPa |
सामान्य उपकरणे समर्थन, स्टीलचा मार्ग, लहान दुय्यम बीम |
|
Q355B |
≥355MPa |
470-630MPa |
हेवी-ड्यूटी उपकरणे ब्रॅकेट, कॅन्टिलिव्हर बीम |
- द्वि-दिशात्मक कडकपणा: मजबूत अक्ष (X-अक्ष) बाजूने उत्कृष्ट फ्लेक्सरल मॉड्यूलस; कमकुवत अक्षावर (Y-अक्ष) जडत्वाचा क्षण समान उंचीच्या एच-बीमच्या केवळ 42% आहे, परिणामी कमकुवत पार्श्व उलथून टाकणारा प्रतिकार होतो
- शिअर लोड-बेअरिंग वैशिष्ट्ये: कातरणे बल संपूर्णपणे वेबद्वारे वहन केले जाते; स्थानिक वेब क्रशिंग किंवा क्रॅकिंग टाळण्यासाठी एकाग्र लोड पॉईंट्स (सपोर्ट्स) वर दुहेरी बाजूचे स्टिफनर्स स्थापित केले पाहिजेत
- वारा प्रतिरोध गुणांक: 1.45 चे निश्चित मूल्य; वाऱ्याचा प्रतिकार वर्तुळाकार पोकळ विभागातील बीमपेक्षा जास्त असतो परंतु बंद बॉक्स-सेक्शनच्या बीमपेक्षा कमी असतो; लो-प्रोफाइल आउटडोअर सपोर्ट्सवर वाऱ्याचा कमीत कमी परिणाम होतो
- फ्लोअर स्लॅब सुसंगतता: स्लोप्ड फ्लँज प्रोफाइल केलेल्या स्टील डेकिंगच्या खालच्या बाजूस फ्लश बसू शकत नाहीत; कंपोझिट काँक्रिट फ्लोअर सिस्टममध्ये प्राथमिक लोड-बेअरिंग बीम म्हणून वापरण्यासाठी अयोग्य
- प्राथमिक बट वेल्ड्स: ग्रेड II वेल्ड स्वीकृती मानक; 20% गंभीर लोड-बेअरिंग बट जॉइंट्सवर यादृच्छिक अल्ट्रासोनिक चाचणी (UT)
- सहाय्यक फिलेट वेल्ड्स: पर्लिन क्लीट्स, कनेक्शन प्लेट्स आणि स्टिफनर्ससाठी वेल्ड्सची केवळ दृश्य तपासणी केली जाते; स्वीकृती सच्छिद्रता किंवा अपूर्ण संलयनाच्या अनुपस्थितीवर आधारित आहे
- कनेक्शन बोल्ट निवड: पारंपारिक साध्या-समर्थित जोडांसाठी ग्रेड 4.8 मानक बोल्ट; हेवी-लोड कॅन्टिलिव्हर जोड्यांसाठी ग्रेड 8.8 उच्च-शक्तीचे बोल्ट
- एंड कनेक्शन प्लेटची जाडी: 10mm–25mm ची प्रमाणित श्रेणी; सपोर्ट शीअर फोर्स आवश्यकतांवर आधारित विशिष्ट जाडी निवडली
HAISHENG स्ट्रक्चरल I बीम हॉट रोल्ड स्टील I विभाग (आकार I10–I45) च्या संपूर्ण श्रेणीचा संपूर्ण वर्षभर स्टॉक राखते ज्या लहान प्रक्रिया दुकाने इतर ठिकाणाहून सोर्सिंग स्टॉकवर अवलंबून असतात, विभाग लहान, एक-बंद खरेदीपासून मोठ्या प्रमाणात निर्यात ऑर्डरची आवश्यकता असलेल्या सर्व गोष्टी हाताळण्यासाठी सुसज्ज आहे. कच्च्या मालाच्या उत्पादनाच्या वेळापत्रकाची वाट न पाहता मानक तपशील उपलब्ध आहेत आणि गर्दीच्या ऑर्डरवर सखोल प्रक्रिया होऊन २४ तासांच्या आत पाठवले जाऊ शकते.
प्रत्येक तुकड्यासाठी मॅन्युअल लेआउटची गरज काढून टाकून आणि स्टिफनर्स आणि कनेक्शन प्लेट्ससाठी फिट-अप टॉलरन्स 0.5 मिमीच्या आत ठेवण्यासाठी, आम्ही विशेष कॉर्नर-कटिंग प्रक्रिया आणि I-बीमच्या झुकलेल्या फ्लँजसाठी प्रमाणित साच्यांचा वापर करतो. हे सामान्य प्रक्रिया करण्याच्या दुकानांमध्ये आढळण्याच्या सामान्य समस्यांचे निराकरण करते, जसे की अटॅचमेंट पॉईंट्समध्ये मोठे अंतर आणि लोड अंतर्गत नंतरचे स्ट्रक्चरल चुकीचे संरेखन.
शिपिंग कंटेनरच्या परिमाणांमध्ये फिट होण्यासाठी बीमची लांबी विभागली गेली आहे, वैयक्तिक विभागांसाठी अँटी-रस्ट पॅकेजिंग वापरणे आणि सागरी वाहतुकीदरम्यान अशांततेमुळे होणारे विकृतीकरण टाळण्यासाठी अंतर भरून संरक्षणात्मक उपाय करणे. आम्ही सीमाशुल्क दस्तऐवजांसाठी वन-स्टॉप सोल्यूशन ऑफर करून, इंग्रजी कस्टम क्लिअरन्स दस्तऐवज आणि मटेरियल ट्रेसेबिलिटी रेकॉर्डचा संपूर्ण संच देखील प्रदान करतो.
गंजरोधक धोरणे गंतव्य प्रदेशाच्या हवामानानुसार तयार केली जातात: समशीतोष्ण अंतर्देशीय भागांसाठी मानक दुहेरी-स्तर पेंट प्रणाली वापरली जाते, तर मीठ फवारणीच्या संपर्कात असलेल्या किनारपट्टीच्या प्रदेशांसाठी हॉट-डिप गॅल्वनाइजिंग लागू केली जाते. सर्व पेंट फिल्म आणि झिंक लेयरची जाडी इंग्रजी अहवालांसह तृतीय-पक्ष चाचणी घेते, स्टील संरचनांसाठी EU आणि दक्षिणपूर्व आशियाई स्वीकृती मानकांचे पालन सुनिश्चित करते.
आम्ही बीम स्पॅन आणि लोड-मॅचिंग सिलेक्शन, तसेच ऑन-साइट स्प्लिसिंग आणि कँटिलीव्हर कनेक्शनसाठी रिमोट ड्रॉइंग-आधारित मार्गदर्शन प्रदान करतो. घटकांना आजीवन ट्रेसेबिलिटीसाठी अनन्य ओळख क्रमांक नियुक्त केले जातात आणि त्याच वैशिष्ट्यांचे बदललेले भाग रीस्टॉकिंगसाठी उपलब्ध आहेत.
Q1: फॅक्टरी इमारतीच्या मुख्य मजल्यावरील बीमसाठी आय-बीम एच-बीम बदलू शकतात का?
A: नाही. स्टँडर्ड स्ट्रक्चरल I बीम हॉट रोल्ड स्टील I विभागात त्यांच्या कमकुवत अक्षावर पुरेसा पार्श्व कडकपणा नसतो; बांधकामादरम्यान, बाजूकडील वारा भार आणि तात्पुरते बांधकाम भार त्यांना पार्श्व-टॉर्शनल बकलिंगसाठी अत्यंत संवेदनाक्षम बनवतात. ते फक्त 6 मीटरपेक्षा कमी स्पॅन असलेल्या दुय्यम मजल्यावरील बीमसाठी किंवा किरकोळ, नॉन-लोड-बेअरिंग सहाय्यक बीमसाठी वापरले पाहिजेत.
Q2: झुकलेल्या फ्लँजचा बोल्ट केलेल्या कनेक्शनच्या स्थिरतेवर परिणाम होतो का?
उत्तर: होय, त्याचा थेट परिणाम होतो. फ्लॅट वॉशर थेट वापरले जाऊ शकत नाहीत; फ्लँज उताराशी जुळणारे टॅपर्ड वॉशर आवश्यक आहेत. HAISHENG शिपमेंटसह योग्य टेपर्ड वॉशरचा पुरवठा करते, त्यामुळे खरेदीदारांना ते वेगळे खरेदी करण्याची आवश्यकता नाही.
Q3: घराबाहेर वापरल्या जाणाऱ्या आय-बीमसाठी किमान गंज-प्रतिबंध आयुर्मान किती आहे?
A: एक मानक 60-100μm पेंट कोटिंग 3-5 वर्षे घराबाहेर टिकते; हॉट-डिप गॅल्वनाइजिंग 8-10 वर्षे अंतर्देशीय आणि किनारपट्टीच्या भागात 5-7 वर्षे टिकते. या कालावधीनंतर स्थानिकीकृत टॉपकोट टच-अपचा समावेश असलेली देखभाल आवश्यक आहे.
Q4: ऑन-साइट आय-बीम स्प्लिसिंगसाठी 100% दोष शोधणे आवश्यक आहे का?
उ: नाही. मानक वॉकवे आणि सपोर्ट्ससाठी स्प्लिस वेल्ड्सना फक्त व्हिज्युअल तपासणी आवश्यक आहे; हेवी-ड्यूटी उपकरणे मुख्य बीम आणि कॅन्टिलिव्हर बीमसाठी बट वेल्डसाठी 20% वेल्ड्सवर अल्ट्रासोनिक चाचणी (UT) आवश्यक आहे; इतर सहाय्यक वेल्ड्सना विना-विध्वंसक चाचणी आवश्यक नसते.
Q5: टाइप A आणि Type B I-बीम यापैकी मी पटकन कसे निवडू शकतो?
A: मानक भार आणि ठराविक स्पॅनसाठी प्रकार A निवडा; ते हलके आणि अधिक किफायतशीर आहे. सपोर्ट, सिंगल-साइड कॅन्टिलिव्हर्स किंवा कंपन उपकरणांसाठी आधारांवर केंद्रित लोडसाठी टाइप बी निवडा; जाड फ्लँज स्थानिक फ्लँज क्रशिंग टाळतात.
