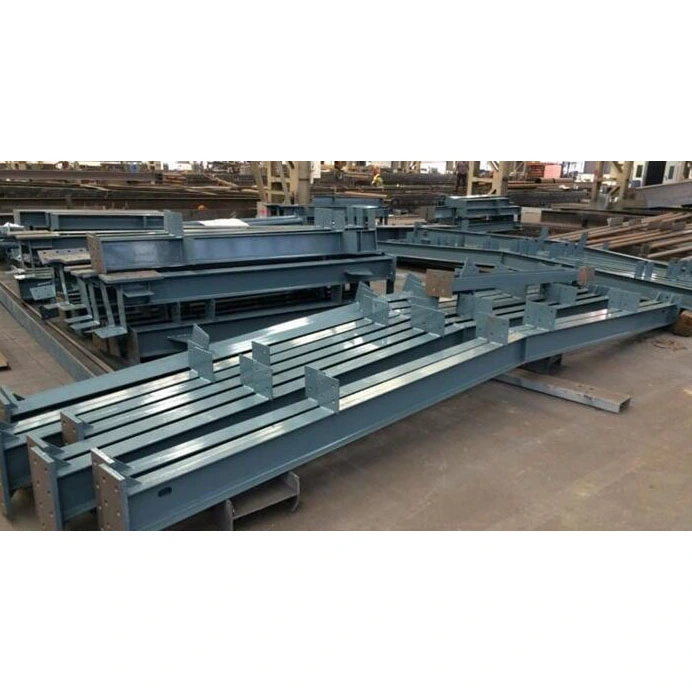

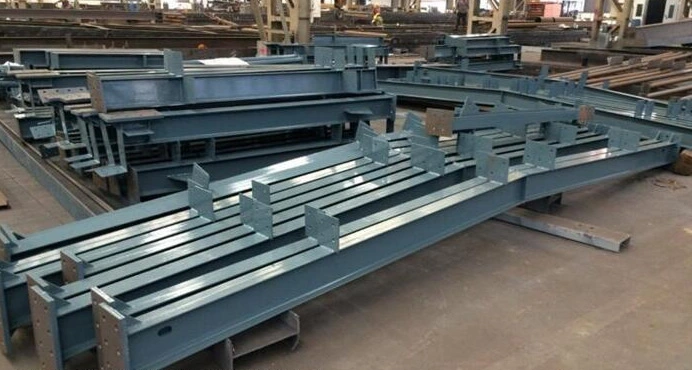

हेवी ड्यूटी एच सेक्शन स्टील बीम हे स्टीलच्या बांधकामात सर्वाधिक वापरले जाणारे क्षैतिज लोड-बेअरिंग घटक आहेत. आय-बीम्स, बॉक्स बीम्स किंवा वर्तुळाकार पोकळ विभागांच्या विपरीत-ज्यामध्ये अंतर्निहित स्ट्रक्चरल मर्यादा आहेत-एच-बीम वेगळ्या फ्लँज-आणि-वेब क्रॉस-सेक्शनल डिझाइनद्वारे लोड वितरण ऑप्टिमाइझ करतात.
HAISHENG एक दुहेरी-उत्पादन मॉडेल वापरते ज्यामध्ये वेल्डेड प्लेट फॅब्रिकेशनसह हॉट-रोल्ड मास प्रोडक्शन एकत्र केले जाते, जे मानक स्टॉक आयटमपासून कस्टम हेवी-ड्युटी आणि व्हेरिएबल-सेक्शन बीमपर्यंत सर्व काही पुरवते. आमची उत्पादने पूर्णतः प्रीफॅब्रिकेटेड- एन्ड-प्लेट वेल्डिंग, स्टिफेनर असेंबली, Sa2.5-ग्रेड शॉट ब्लास्टिंग आणि मल्टी-लेयर कोटिंगसह- ऑन-साइट फिनिशिंगची गरज दूर करते. ते तात्काळ उभारण्यासाठी आणि जोडणीसाठी तयार आहेत, परदेशातील प्रकल्पांसाठी तीन प्रमुख खरेदी आव्हाने प्रभावीपणे हाताळतात: साइटवर वेल्डरची कमतरता, घट्ट बांधकाम वेळापत्रक आणि भविष्यातील संरचनात्मक बदलांसह अडचणी. मजल्यावरील मुख्य बीम आणि छतावरील कठोर फ्रेम बीमसाठी ते इष्टतम पर्याय आहेत.
- हॉट-रोल्ड एच-बीम्स: स्टील मिलमध्ये सिंगल हॉट-रोलिंग प्रक्रियेद्वारे तयार केलेले मानक प्रोफाइल, निश्चित परिमाण आणि घट्ट सहनशीलता वैशिष्ट्यीकृत. फायद्यांमध्ये जलद वितरण, कमी युनिट खर्च आणि अवशिष्ट वेल्डिंग तणावाची अनुपस्थिती समाविष्ट आहे. तथापि, ते फक्त लांबी-आधारित कटिंगसाठी परवानगी देतात (क्रॉस-सेक्शनल परिमाणे सुधारित केले जाऊ शकत नाहीत) आणि स्पॅन ≤18m आणि पारंपारिक भार असलेल्या मानक औद्योगिक प्लांट दुय्यम बीमसाठी सर्वोत्तम अनुकूल आहेत.
- वेल्डेड एच-बीम्स: स्वयंचलित सबमर्ज्ड-आर्क वेल्डिंग वापरून स्वतंत्र वेब आणि फ्लँज प्लेट्स एकत्र करून तयार केलेले; सर्व पॅरामीटर्स—जसे की विभागाची उंची, बाहेरील बाजूची रुंदी आणि प्लेटची जाडी—पूर्णपणे सानुकूल करण्यायोग्य आहेत. व्हेरिएबल-सेक्शन बीम (टॅपर्ड बीम) तयार करण्यास सक्षम, ते स्पॅन्स > 18m, हेवी क्रेन लोड आणि जटिल पोर्टल फ्रेम छप्पर संरचनांचा समावेश असलेल्या गैर-मानक प्रकल्पांसाठी मुख्य प्रवाहातील पर्याय आहेत.
- लेबलिंग फॉर्म्युला: H×B×tw×tf (उद्योगात अस्पष्टतेशिवाय सर्वत्र समजले जाते; जागतिक रेखाचित्र पुनरावलोकन मानकांशी सुसंगत)
- पॅरामीटर व्याख्या: H = एकूण बीमची उंची; बी = बाहेरील कडा बाह्य रुंदी; tw = वेब जाडी; tf = बाहेरील बाजूची जाडी
- उदाहरण: H600×200×10×16 बीमची उंची 600mm, फ्लँज रुंदी 200mm, वेब जाडी 10mm आणि फ्लँजची जाडी 16mm दर्शवते.
- मानक सभोवतालची परिस्थिती: Q235B, Q355B (जागतिक इनडोअर आणि समशीतोष्ण बाह्य प्रकल्पांपैकी 90% कव्हर करते)
- कमी-तापमान/अल्पाइन अटी: Q355NL अनिवार्य (भंगुर फ्रॅक्चर टाळण्यासाठी -20 डिग्री सेल्सिअसच्या प्रभावाच्या कडकपणासाठी प्रमाणित; उत्तर युरोप, रशिया आणि आतील मंगोलियामधील प्रकल्पांसाठी आवश्यक)
- कॉन्स्टंट क्रॉस-सेक्शन स्ट्रेट बीम्स: हेवी ड्यूटी एच सेक्शन स्टील बीम्स संपूर्ण एकसमान परिमाणांसह; मल्टी-स्टोरी फ्रेम्स आणि उपकरणे प्लॅटफॉर्ममध्ये प्राथमिक आणि दुय्यम बीमसाठी वापरले जाते.
- व्हेरिएबल क्रॉस-सेक्शन टॅपर्ड बीम: मध्य-स्पॅन आणि टॅपर्ड टोकांवर जास्त उंची; विशेषत: सपोर्ट बेंडिंग क्षण कमी करण्यासाठी आणि स्टीलची बचत करण्यासाठी पोर्टल कडक फ्रेम फॅक्टरी छतासाठी डिझाइन केलेले.
- अतिरिक्त-लांब कापलेले बीम: 12 मी पेक्षा जास्त लांबीसाठी विभागांमध्ये पूर्वनिर्मित; ग्रेड I वेल्ड्ससह ऑन-साइट स्प्लिसिंगसाठी पूर्व-तयार बट-वेल्ड बेव्हल्सचा समावेश आहे.
- बोल्टेड एंड प्लेट्स: जाडी 16-40 मिमी; समर्थन प्रतिक्रिया शक्तींवर आधारित निवडले; उच्च-शक्तीच्या बोल्टसाठी प्री-ड्रिल्ड; 90% कठोर बीम-टू-कॉलम कनेक्शनसाठी पसंतीची निवड (साइटवर गरम कामाची आवश्यकता नाही).
- वेल्डेड बेव्हल एंड्स: फ्लँज आणि वेब्सच्या दोन्ही बाजूंना व्ही-आकाराचे बेव्हल्स; हाय-राईज मेगा-फ्रेमसाठी वापरले जाते ज्यासाठी साइटवर पूर्ण-प्रवेश वेल्डिंग आवश्यक असते.
- ट्रान्सव्हर्स स्टिफनर्सला सपोर्ट करा: बीम सपोर्टवर पीक शिअर झोनमध्ये मानक वैशिष्ट्य; बेअरिंग लोड अंतर्गत स्थानिक वेब बकलिंग/संकुचित होण्यास प्रतिबंध करते; राष्ट्रीय संरचनात्मक मानकांनुसार अनिवार्य.
- मिड-स्पॅन ट्रान्सव्हर्स स्टिफनर्स: वेब शीअर बकलिंग दाबण्यासाठी एकाग्र उपकरण लोड आणि उभ्या क्रेन लोडच्या बिंदूंवर स्थित.
दुय्यम बीम कॉर्बेल कनेक्शन प्लेट्स: दुय्यम बीमसह पिन केलेल्या कनेक्शनसाठी मुख्य बीम वेबवर पूर्वनिर्मित आणि वेल्डेड, साइटवर ड्रिलिंग किंवा कटिंगची आवश्यकता दूर करते.
युटिलिटी ओपनिंग रीइन्फोर्समेंट प्लेट्स: कटआउट्समुळे होणारी स्ट्रक्चरल क्षमता कमी होण्यापासून रोखण्यासाठी वेब ओपनिंग (प्लंबिंग, इलेक्ट्रिकल, फायर प्रोटेक्शन) साठी कंकणाकृती मजबुतीकरण.
प्रीफेब्रिकेटेड लिफ्टिंग लग्स: 3 टनांपेक्षा जास्त वजनाच्या लांब-स्पॅन बीमसाठी कारखान्यात पूर्व-स्थापित; उभारणी संरचनात्मक गणना पूर्ण करण्यासाठी डिझाइन केलेले; लिफ्टिंग लग्सचे ऑन-साइट ॲड-हॉक वेल्डिंग प्रतिबंधित आहे.
तात्पुरती पोझिशनिंग क्लीट्स: मल्टी-सेगमेंट बीमच्या ऑन-साइट असेंब्ली दरम्यान संरेखनासाठी वापरले जाते; पृष्ठभाग गुळगुळीतपणा सुनिश्चित करण्यासाठी पूर्ण झाल्यानंतर ग्राउंड ऑफ करा.
सामान्य घरातील वापर: Sa2.5 शॉट-ब्लास्टिंग + इपॉक्सी झिंक-रिच प्राइमर + मायकेशियस आयर्न ऑक्साईड इंटरमीडिएट कोट + पॉलीयुरेथेन टॉपकोट; कोरड्या फिल्मची जाडी: 80-120 μm.
फायर-रेट केलेले झोन: 1-तास, 2-तास, किंवा 3-तास अग्निसुरक्षा तपासणी आवश्यकता पूर्ण करण्यासाठी पातळ-फिल्म किंवा जाड-फिल्म अंतर्भूत अग्नि-प्रतिरोधक कोटिंग्जचा अतिरिक्त वापर.
तटीय/रासायनिक संक्षारक झोन: हॉट-डिप गॅल्वनाइजिंग पेंट सिस्टमची जागा घेते; जस्त लेप जाडी ≥85 μm; मीठ स्प्रे गंज प्रतिकार>18 वर्षे.
उपभोग्य वस्तू: ग्रेड 8.8 आणि 10.9 उच्च-शक्तीचे बोल्ट, फ्लॅट वॉशर आणि बेव्हल्ड वॉशर; दुय्यम खरेदीची गरज दूर करून, एंड-प्लेटच्या छिद्रांशी जुळण्यासाठी आकार.
तपासणी दस्तऐवजीकरण: मूळ सामग्री गुणवत्ता प्रमाणपत्रे, ग्रेड 1 वेल्डसाठी 100% अल्ट्रासोनिक चाचणी (UT) अहवाल, 3D आयामी पडताळणी रेकॉर्ड आणि घटक अद्वितीय आयडी लॉग; सर्व कागदपत्रे परदेशातील सीमाशुल्क मंजुरी आणि मालकाच्या अंतर्गत ऑडिटसाठी योग्य आहेत.
फ्लॅन्जेस वरच्या आणि खालच्या कडांवर केंद्रित असतात जेथे झुकण्याचा ताण सर्वाधिक असतो; मजबूत अक्षाबद्दल विभाग मॉड्यूलस समान वजनाच्या I-बीमपेक्षा खूप जास्त आहे. लोड सत्यापन पुष्टी करते की मानक 15m-स्पॅन छतावरील बीमचे दीर्घकालीन अनुलंब विक्षेपण L/400 मर्यादेपेक्षा कमी राहते, जे छतावरील पुरलिन विकृत होणे, वॉटरप्रूफिंग झिल्ली फाटणे आणि छताची गळती यासारख्या सामान्य बांधकामानंतरच्या समस्यांना प्रतिबंधित करते.
समतुल्य लोड-बेअरिंग क्षमतेच्या बॉक्स बीमच्या तुलनेत, स्व-वजन 22%–30% कमी केले जाते, ज्यामुळे स्टीलच्या स्तंभांवर आणि पायावर प्रसारित होणारा उभा भार कमी होतो. वेगळ्या पायाची परिमाणे वाढवण्याची गरज नाही, मजबुतीकरण स्टील, काँक्रीट आणि मातीकाम उत्खननासाठी थेट खर्च कमी करणे; यामुळे वृद्धत्वाच्या औद्योगिक सुविधांच्या मजबुतीकरण आणि नूतनीकरणासाठी प्रणाली अत्यंत योग्य बनते.
बोल्ट केलेल्या एच-बीमसाठी 95% फॅब्रिकेशन कारखान्यात पूर्ण झाले आहे; ऑन-साइट काम फडकवणे आणि बोल्टिंगपर्यंत मर्यादित आहे, ज्यामुळे दररोज 8-12 बीम-कॉलम बे स्थापित करणे शक्य होते. प्रमाणित उच्च-दाब वेल्डरची आवश्यकता नसल्यामुळे, प्रणाली वेल्डरची कमतरता आणि आग्नेय आशिया आणि आफ्रिकेतील परदेशातील साइट्सवर वारंवार येणाऱ्या उच्च श्रम खर्चाच्या समस्यांचे प्रभावीपणे निराकरण करते.
हायड्रॉलिक स्ट्रेटनिंगद्वारे वेल्डिंगचे अवशिष्ट ताण पूर्णपणे काढून टाकले जातात, ज्यामुळे ओव्हरहेड क्रेनच्या परस्पर हालचाली आणि जोरदार वाऱ्यांपासून चक्रीय पार्श्व भार सहन करण्यास संरचनेला सक्षम केले जाते. भूकंपाच्या तीव्रतेच्या 8 झोनमध्ये कोणत्याही अतिरिक्त पार्श्व ब्रेसिंगची आवश्यकता नाही आणि संरचनात्मक थकवा जीवन 50 वर्षांच्या डिझाइन सेवा जीवनाची आवश्यकता पूर्ण करते.
ओपन-वेब डिझाइन बंदिस्त पोकळी टाळते, ज्यामुळे अंतर्गत गंजरोधक कोटिंगशी तडजोड न करता उपकरणे समर्थन, नवीन पाइपिंग किंवा स्ट्रक्चरल ओपनिंग स्थापित करणे शक्य होते. हे बॉक्स बीम्स (ज्यामध्ये अंतर्गत प्रवेश नसतात) आणि वर्तुळाकार पोकळ विभागांवर (जेथे ओपनिंग कटिंग गंजरोधी अखंडतेशी तडजोड करते) वर महत्त्वपूर्ण फायदे देते, परिणामी भविष्यातील बदल आणि विस्तारासाठी खर्चात 60% पेक्षा जास्त घट होते.
स्टँडर्ड हॉट-रोल्ड बीम 3 दिवसांच्या आत शिपमेंटसाठी उपलब्ध आहेत, तर कस्टम वेल्डेड व्हेरिएबल-सेक्शन बीम 12-18 कामकाजाच्या दिवसांत वितरित केले जातात. प्रकल्पाच्या निकडीच्या आधारावर उत्पादन पद्धती लवचिकपणे बदलल्या जाऊ शकतात, शेड्यूल विलंबाशी संबंधित दंड टाळण्यास मदत करतात.
- वि. आय-बीम: आय-बीममध्ये कलते आतील बाहेरील बाजूचे पृष्ठभाग असतात, परिणामी काठावरील सामग्री वाया जाते आणि कमकुवत अक्षाच्या बाजूने पार्श्व अस्थिरतेची उच्च संवेदनशीलता असते; याउलट, एच-बीममध्ये समांतर आतील आणि बाहेरील फ्लँज पृष्ठभाग असतात, ज्यामुळे सामग्रीचा वापर 17% वाढतो आणि purlins थेट फ्लँजवर ठेवता येतो.
- वि. बॉक्स बीम: बॉक्स बीम संतुलित द्वि-दिशात्मक कडकपणा देतात परंतु गंज काढण्यासाठी जास्त वजन आणि दुर्गम अंतर्गत पोकळीमुळे ग्रस्त असतात; एच-बीममध्ये वेगळे मजबूत आणि कमकुवत अक्ष असतात, ज्यामुळे एका बाजूला कडकपणाचे लक्ष्यित मजबुतीकरण आणि खर्च 35% कमी होतो.
- वि. सर्कुलर होलो सेक्शन (सीएचएस) बीम: सीएचएस बीम सर्व दिशांना एकसमान कडकपणा देतात परंतु त्यांच्या वरच्या पृष्ठभागावर फ्लॅट फ्लोअर डेकिंगला समर्थन देऊ शकत नाहीत; ते कमी वारा प्रतिरोध देतात, ते प्राथमिक मजल्यावरील बीम म्हणून अनुपयुक्त असतात आणि सामान्यत: कॅन्टीलिव्हर्ड लँडस्केप स्ट्रक्चर्समध्ये वापरण्यासाठी मर्यादित असतात.
- बीम-टू-कॉलम कनेक्शन: तीन उघडलेले चेहरे तीन कनेक्शन प्रकारांच्या सार्वत्रिक वापरासाठी परवानगी देतात-बोल्टेड एंड-प्लेट्स, ग्रूव्ह-वेल्डेड जॉइंट्स आणि ब्रॅकेट (कॉर्बेल) लॅप जॉइंट्स-उद्योग रेखाचित्रांमध्ये उच्च पातळीचे मानकीकरण देतात.
- दुय्यम बीम कनेक्शन: मुख्य बीमचे सपाट वेब नियंत्रणीय लंबकतेसह कनेक्शन प्लेट्सच्या उभ्या वेल्डिंगसाठी परवानगी देते; याउलट, वक्र पृष्ठभाग (जसे की गोलाकार किंवा चौरस नळ्या) शी जोडल्याने अनेकदा विलक्षण लोडिंग होते.
- व्हेरिएबल क्रॉस-सेक्शन फॅब्रिकेशन: आकार देणे फक्त वेब कापून साध्य केले जाते; प्रति युनिट फॅब्रिकेशन खर्च व्हेरिएबल-सेक्शन बॉक्स बीमच्या केवळ 40% आहे.
- गंज संरक्षण: बंद पोकळी नाहीत; शॉट ब्लास्टिंग आणि पेंटिंग कोणत्याही ब्लाइंड स्पॉट्सशिवाय संपूर्ण कव्हरेज प्रदान करतात, अंतर्गत पाणी साचणे आणि गंजणे यांचे धोके दूर करतात.
- देखभाल आणि तपासणी: वेल्ड्स आणि गंज परिस्थितीची एन्डोस्कोपशिवाय बाहेरून दृष्यदृष्ट्या तपासणी केली जाऊ शकते, ज्यामुळे देखभाल अत्यंत सोपी होते.
- हेवी ड्युटी एच सेक्शन स्टील बीम: बहुमजली फॅक्टरी इमारती, पोर्टल कडक फ्रेम छप्पर आणि काँक्रीट संमिश्र मजल्यावरील प्रणाली.
- बॉक्स बीम: 36m> किंवा क्रेन क्षमता ≥50t स्पॅनसह मोठ्या प्रमाणात, हेवी-लोड प्रकल्प.
- गोल पाईप बीम: आर्किटेक्चरल दर्शनी भागाची वैशिष्ट्ये आणि लहान कॅन्टिलिव्हर्ड छत.
- आय-बीम: तात्पुरते साधे समर्थन आणि विविध दुय्यम छतावरील बीम.
- हॉट-रोल्ड सेक्शन: मिल मटेरियल प्रमाणपत्रे सत्यापित करा, वेब आणि फ्लँजची जाडी पुन्हा मोजा आणि पृष्ठभागावरील लॅमिनेशन किंवा क्रॅक तपासा.
- कच्च्या स्टील प्लेट्स: रोलिंग-प्रेरित वार्पिंग दूर करण्यासाठी सपाट करणे आणि सपाटपणा पुन्हा मोजणे; पालन न करणाऱ्या प्लेट्स त्वरित परत केल्या जातात.
- हॉट-रोल्ड बीम: वेल्डिंग संकोचनासाठी राखीव 2 मिमी भत्त्यासह सीएनसी सॉइंग मशीन वापरून कट करा.
- वेल्डेड बीम: फ्लेम कटिंग मशीनचा वापर जाळे आणि फ्लँज स्वतंत्रपणे कापण्यासाठी केला जातो; व्हेरिएबल-सेक्शन वेब्ससाठी, वक्र संक्रमण बेव्हल्स कापले जातात.
स्पेशलाइज्ड फिक्स्ड जिग्स पोझिशनिंग कंस्ट्रेंट्स देतात, वेब सेंटरिंग विचलन 2 मिमीच्या आत ठेवतात आणि दोन्ही फ्लँज्सचे एकाचवेळी उभ्या संरेखन सुनिश्चित करतात; टॅक वेल्डिंग चुकीचे संरेखन टाळण्यासाठी असेंब्ली सुरक्षित करते.
सिंगल-साइड रूट पास वेल्डिंग → वर्कपीस टर्नओव्हर आणि रूट गॉगिंग/क्लीनिंग → अपूर्ण रूट प्रवेश दूर करण्यासाठी उलट बाजूस पूर्ण वेल्डिंग; गंभीर मुख्य बीम वेल्ड्स 100% अल्ट्रासोनिक चाचणी (UT) ते लेव्हल I मानकांमधून जातात.
फ्लँज इनवर्ड कर्लिंग आणि बीम लॅटरल बेंडिंगला संबोधित करण्यासाठी, फ्लँज स्ट्रेटनर आणि बीम स्ट्रेटनर वापरून दुहेरी सुधारणा पद्धती वापरल्या जातात ज्यामुळे अंतर्गत वेल्डिंगचा ताण दूर होतो आणि त्यानंतरच्या स्प्रिंग-बॅक विकृतीला प्रतिबंध होतो.
रेखाचित्रांवर आधारित अचूक लेआउट चिन्हांकन; बेअरिंग स्टिफनर्स, दुय्यम बीम कॉर्बल्स, पर्लिन क्लीट्स आणि एंड प्लेट्सचे अनुक्रमिक वेल्डिंग, वेल्डिंग विकृतीवर कडक नियंत्रणासह.
3D CNC ड्रिलिंग मशीन (भोक व्यास सहिष्णुता ±0.3mm) वापरून उच्च-शक्तीचे बोल्ट छिद्र एकाच पासमध्ये तयार केले जातात; विविध प्रक्रियेची छिद्रे प्लाझ्माद्वारे कापली जातात आणि नंतर डीब्युर केली जातात.
वेल्ड मणी, स्पॅटर आणि कटिंग मार्क्स पीसणे; साइटवर उचलणे आणि संरेखन सुलभ करण्यासाठी घटक संख्या आणि अक्ष उंचीचे चिन्हांकन.
पास-थ्रू शॉट ब्लास्टिंग मशीनद्वारे संपूर्ण पृष्ठभागावरील गंज काढून टाकणे, पेंट आसंजन सुनिश्चित करण्यासाठी 40-75μm पृष्ठभागाचा खडबडीतपणा प्राप्त करणे; प्राइमर, इंटरमीडिएट कोट आणि टॉपकोटचा स्तरित वापर, नियुक्त केलेल्या फायर-प्रोटेक्शन झोनमध्ये अतिरिक्त आग-प्रतिरोधक कोटिंगसह.
सरळपणा, क्रॉस-सेक्शनल परिमाणे आणि पेंट फिल्म जाडीची पडताळणी; संपूर्ण गुणवत्ता तपासणी रेकॉर्डचे संकलन; रेनप्रूफ स्ट्रेच रॅप आणि लाकडी पॅलेट वापरून क्रॉस-बॉर्डर मानकांनुसार पॅकेजिंग.
परिशिष्ट: व्हेरिएबल-सेक्शन बीमसाठी विशेष प्रक्रिया
अनियमित जाळे कापणे → विभागीय जिग्सवर असेंबली → बेव्हल बट वेल्डिंग → संपूर्ण दुय्यम सरळ करणे; इतर सर्व प्रक्रिया मानक बीमसाठी समान आहेत.
- - बीम बॉडीचा रेखांशाचा सरळपणा: ≤L/1000 (जेथे एल बीमची एकूण लांबी आहे)
- फ्लँजची बाजूकडील अनुलंबता: ≤B/100 (जेथे B ही बाहेरील बाजूची रुंदी आहे)
- क्रॉस-विभागीय मितीय विचलन (लांबी/रुंदी): ±2–3 मिमी
|
साहित्य ग्रेड |
उत्पन्न शक्ती (ReL) |
तन्य शक्ती (Rm) |
अनुप्रयोग परिस्थिती |
|
Q235B |
≥235MPa |
375～500MPa |
सामान्य कारखाना, दुय्यम छतावरील तुळई |
|
Q355B |
≥355MPa |
470-630MPa |
हेवी-ड्यूटी कार्यशाळा, बहु-मजली मुख्य मजला बीम |
टीप: कमी-तापमानाच्या बांधकाम क्षेत्रासाठी पात्र कमी-तापमान प्रभाव चाचणीसह Q355NL स्वीकारले जाईल.
- मजबूत-अक्ष झुकणारा प्रतिकार: एक्स-अक्ष बद्दल उद्योग-अग्रणी विभाग मॉड्यूलस; दिलेल्या लोडसाठी स्टीलचा वापर कमी करते
- शिअर फोर्स डिस्ट्रिब्युशन: वेबवर 100% उभ्या कातरणे बल असते; फ्लँज कातरणे प्रतिरोधनात योगदान देत नाहीत, परिणामी भाराच्या सीमा स्पष्ट होतात ज्यामुळे संरचनात्मक पडताळणी सुलभ होते
- वारा प्रतिरोध गुणांक: 1.3–1.5 (बॉक्स गर्डरपेक्षा कमी परंतु गोलाकार पोकळ विभागांपेक्षा जास्त); समशीतोष्ण किनार्यावरील वारा-लोड झोनसाठी संतुलित फिट प्रदान करते
- पार्श्व स्थिरता: वरचा फ्लँज थेट मजल्यावरील स्लॅब किंवा पर्लिनशी जोडलेला असतो, अतिरिक्त पार्श्व ब्रेसिंगची आवश्यकता दूर करते आणि संरचनात्मक रेखाचित्रे सुलभ करते.
- ग्रेड I वेल्ड्स: मुख्य बीम स्प्लिसेस आणि सपोर्टवर लोड-बेअरिंग वेल्ड्स; 100% अल्ट्रासोनिक चाचणी (UT) आवश्यक आहे; शून्य-दोष मानक
- ग्रेड II वेल्ड्स: स्टिफनर्स आणि कनेक्शन प्लेट्ससाठी दुय्यम वेल्ड्स; 20% यादृच्छिक नमुना तपासणी; वेल्डची ताकद बेस मटेरियलपेक्षा कमी नसावी
- उच्च-शक्तीचे बोल्ट: कठोर बीम-टू-कॉलम कनेक्शनसाठी ग्रेड 10.9 प्राधान्य; ग्रेड 8.8 दुय्यम पिन केलेल्या कनेक्शनसाठी वापरले
- शिअर स्टड्स: कंपोझिट काँक्रिट फ्लोअर स्लॅबसाठी वरच्या फ्लँजवर स्टँडर्ड Φ16/Φ19 स्टड, स्टील आणि काँक्रिटमधील सिनरजिस्टिक लोड-बेअरिंग ॲक्शन सुनिश्चित करतात
स्थानिकीकृत लॉजिस्टिक आणि शिपिंग सक्षम करण्यासाठी चार प्रमुख स्टील स्ट्रक्चर फॅब्रिकेशन बेस (टियांजिन, फुजियान, शेंडोंग आणि हुबेई) मध्ये उत्पादनाचे वितरण केले जाते. आम्ही ४८ तासांच्या आत डिस्पॅच करण्यासाठी स्टँडर्ड हेवी ड्युटी एच सेक्शन स्टील बीमचा पुरेसा साठा ठेवतो. नॉन-स्टँडर्ड वेल्डेड बीमसाठी, आम्ही 12 प्रोप्रायटरी सबमर्ज्ड-आर्क वेल्डिंग लाईन्स चालवतो, ज्यामुळे आम्हाला पीक-सीझन क्षमतेतील अडथळे दूर करता येतात आणि परदेशातील ग्राहकांसाठी पूर्ण-कंटेनर ऑर्डर वेळेवर पाठवता येतात.
आम्ही एक स्वतंत्र अंतर्गत गुणवत्ता तपासणी विभाग राखतो आणि दोष शोधणे, पेंट फिल्मची जाडी आणि मटेरियल विशिष्टता यासंबंधी मुख्य बीमच्या प्रत्येक बॅचची पडताळणी करण्यासाठी तृतीय-पक्ष एजन्सी कमिशन करतो. मूळ इंग्रजी तपासणी अहवाल प्रदान केले जातात, आफ्रिका, दक्षिणपूर्व आशिया आणि मध्य आशियामधील देशांच्या अभियांत्रिकी निविदा आणि प्रवेश मानकांची पूर्तता करून, ग्राहकांना अतिरिक्त चाचणी घेण्याची आवश्यकता दूर करते.
आमची 12-व्यक्ती विदेशी स्टील संरचना तपशीलवार टीम कनेक्शन तपशील ऑप्टिमाइझ करते आणि स्थानिक मानकांनुसार (BS, EN, GB) लोड गणना सत्यापित करते. आम्ही मूळ रेखांकनांमध्ये आढळलेल्या बीम-कॉलम क्लॅश आणि प्लेट जाडीच्या विसंगती यासारख्या समस्या सक्रियपणे दुरुस्त करतो, ज्यामुळे साइटवरील सामग्रीचा कचरा सरासरी 8% कमी होतो.
आम्ही एक्सपोर्ट फ्युमिगेशन, मॉइश्चर-प्रूफ आणि अँटी-रस्ट पॅकेजिंग, बहुभाषिक इंस्टॉलेशन मार्गदर्शन व्हिडिओ आणि कस्टम क्लिअरन्स दस्तऐवजीकरण सेवा प्रदान करतो. परदेशातील प्रकल्प साइट्ससाठी, आम्ही प्रमाणित स्टील संरचना अभियंते पाठवू शकतो, ज्यामुळे दूरस्थ बांधकामाशी संबंधित दळणवळण अडथळ्यांवर मात करून, साइटवर स्थापना मार्गदर्शन प्रदान केले जाऊ शकते.
मानवनिर्मित ओव्हरलोडिंग नसल्यास, आम्ही पेंटवर्कवर 3 वर्षांची वॉरंटी, हॉट-डिप गॅल्वनाइजिंगवर 15 वर्षांची वॉरंटी आणि मुख्य संरचनेसाठी आजीवन तांत्रिक समर्थन देऊ करतो. फॅक्टरी-नियुक्त घटक क्रमांक ट्रेसिबिलिटी सुनिश्चित करतात आणि त्याच वैशिष्ट्यांचे बदललेले भाग 10 वर्षांपर्यंत उपलब्ध राहतील.
Q1: पोर्टल फ्रेम रूफ बीमसाठी व्हेरिएबल-सेक्शन एच-बीम वापरणे आवश्यक आहे?
A: स्टँडर्ड छतावरील भार असलेल्या ≤15m स्पॅनसाठी, स्थिर-विभाग H-बीमचा वापर कमी खर्चासाठी केला जाऊ शकतो. 15m पेक्षा जास्त अंतरासाठी किंवा जेथे छतावरील भार (पाऊस/बर्फ) लक्षणीय आहेत, व्हेरिएबल-सेक्शन बीम आवश्यक आहेत; हे स्टीलचा वापर 15%-20% कमी करू शकतात आणि त्याच वेळी समर्थनांवर कातरणे कमी करू शकतात.
Q2: मी वेल्डेड एच-बीम आणि हॉट-रोल्ड एच-बीम यापैकी पटकन कसे निवडू?
उ: मानक परिमाण आणि घट्ट वेळापत्रकांसाठी हॉट-रोल्ड बीम निवडा; नॉन-स्टँडर्ड क्रॉस-सेक्शन, व्हेरिएबल डेप्थ, अतिरिक्त-लांब स्पॅन किंवा विशेष प्लेट जाडीसाठी वेल्डेड बीम निवडा. हॉट-रोल्ड बीम वेल्डिंगच्या ताणापासून मुक्त असतात आणि कमी-तापमानाच्या प्रदेशांसाठी योग्य असतात, तर वेल्डेड बीम अधिक कस्टमायझेशन लवचिकता देतात.
Q3: एच-बीमच्या जाळ्यातील ओपनिंग्ज कापल्याने स्ट्रक्चरल सुरक्षिततेवर परिणाम होईल का?
उ: कमी-शिअर झोन (मध्य-स्पॅन) मध्ये स्टिफेनर प्लेट्ससह मजबूत केलेले लहान उघडे सुरक्षिततेशी तडजोड करत नाहीत; तथापि, समर्थनाजवळील उच्च-शिअर झोनमध्ये उघडण्यास सक्त मनाई आहे, कारण ते सहजपणे वेब कातरणे अयशस्वी होऊ शकतात. आमची तपशीलवार डिझाइन रेखाचित्रे या प्रतिबंधित क्षेत्रांना स्पष्टपणे चिन्हांकित करतात.
Q4: जास्त मीठ-स्प्रे एक्सपोजर असलेल्या परदेशातील प्रदेशांसाठी कोणत्या अँटी-गंज द्रावणाची शिफारस केली जाते?
A: किनाऱ्यापासून 5 किमी अंतरावरील किनारी भागांसाठी हॉट-डिप गॅल्वनाइजिंग अनिवार्य आहे, कारण पेंट सिस्टम 3-5 वर्षांमध्ये अपरिहार्यपणे सोलतील आणि गंजतील; अंतर्देशीय किनारी भागांसाठी, उच्च-बिल्ड इपॉक्सी टॉपकोट एकंदर खर्च-प्रभावीपणा देतात.
Q5: मानक वाहन वाहतुकीसाठी बीम खूप लांब असल्यास ते कसे हाताळले जातात?
A: 12 मीटरपेक्षा जास्त लांबीचे बीम अचूक-मशीन वेल्ड बेव्हल्ससह विभागांमध्ये पूर्वनिर्मित आहेत. ऑन-साइट स्प्लिसिंग ग्रेड I फुल-पेनेट्रेशन बट वेल्ड्स वापरते; एकदा अल्ट्रासोनिक चाचणीने वेल्ड अखंडतेची पुष्टी केली की, स्प्लिस केलेले बीम सतत एकसारखे कार्य करते आणि संरचनात्मक स्वीकृती मानकांची पूर्तता करते.
Q6: एंड-प्लेटची जाडी कशी ठरवली जाते? संपूर्ण बोर्डवर प्रमाणित जाडी वापरली जाऊ शकते का?
उ: सार्वत्रिक मानक लागू केले जाऊ शकत नाही; एंड-प्लेट जाडीची गणना कमाल समर्थन प्रतिक्रिया शक्तीच्या आधारे केली जाते, सामान्यत: 16 मिमी ते 40 मिमी पर्यंत. पातळ प्लेट्सचा अविवेकी वापर केल्याने एंड-प्लेट वाकणे किंवा बोल्ट स्लिपेज होऊ शकते; आम्ही प्रकल्प-विशिष्ट भारांवर आधारित विनामूल्य जाडीची गणना प्रदान करतो.
