हायशेंगसानुकूलित पुरवठाआकाराचा स्ट्रक्चरल स्टील स्तंभप्रकल्पांसाठी उपाय जेथे पारंपारिक चौरस, गोल किंवा H-बीम स्तंभ आर्किटेक्चरल लेआउट्स, कनेक्शन आवश्यकता किंवा लोड-बेअरिंग परिस्थिती पुरेशा प्रमाणात पूर्ण करू शकत नाहीत. लवचिक क्रॉस-सेक्शन डिझाइनला अचूक फॅब्रिकेशनसह एकत्रित करून, हे स्तंभ कार्यक्षम जागेच्या वापरासह संरचनात्मक कार्यप्रदर्शन एकत्रित करण्याचा एक व्यावहारिक मार्ग प्रदान करतात.
आकाराचा स्ट्रक्चरल स्टील कॉलम हा सानुकूलित वर्टिकल लोड-बेअरिंग मेंबर आहे जो नॉन-स्टँडर्ड क्रॉस-सेक्शनसह डिझाइन केलेला आहे. पारंपारिक स्तंभांप्रमाणे, ते एल-आकार, टी-आकार, क्रूसीफॉर्म, बहुभुज, व्हेरिएबल-सेक्शन, वक्र किंवा इतर प्रकल्प-विशिष्ट कॉन्फिगरेशनमध्ये बनवले जाऊ शकते. ही लवचिकता कोपरे बांधण्यासाठी, लपविलेले भिंतीचे स्तंभ, अनियमित आर्किटेक्चरल जागा, मोठ्या-स्पॅन स्ट्रक्चर्स आणि विलक्षण किंवा बहु-दिशात्मक लोडिंगच्या अधीन असलेल्या क्षेत्रांसाठी विशेषतः मौल्यवान बनवते.
अभियंते, वास्तुविशारद, कंत्राटदार आणि खरेदी संघांसाठी, योग्य स्तंभ निवडणे ही केवळ पुरेशा ताकदीसह स्टील निवडण्याची बाब नाही. भूमिती, कनेक्शनची दिशा, फॅब्रिकेशन अचूकता, भूकंप आवश्यकता, गंज संरक्षण, स्थापना परिस्थिती आणि एकूण जागेचा वापर यांचा देखील विचार केला पाहिजे. एकात्मिक स्ट्रक्चरल सोल्यूशनचा भाग म्हणून योग्यरित्या इंजिनियर केलेला आकार स्तंभ या घटकांना संबोधित करू शकतो.
1. आकाराचा स्ट्रक्चरल स्टील कॉलम म्हणजे काय?
2. सामान्य कॉन्फिगरेशन काय आहेत?
4. कोणती सामग्री आणि कार्यप्रदर्शन मापदंड महत्त्वाचे आहेत?
5. आकाराचा स्ट्रक्चरल स्टील कॉलम कसा बनवला जातो?
6. आकाराचे स्ट्रक्चरल स्टील कॉलम कोठे वापरले जातात?
7. परंपरागत स्तंभांशी त्याची तुलना कशी होते?
8. खरेदीदारांनी उजवा स्तंभ कसा निवडावा?
9. वारंवार विचारले जाणारे प्रश्न

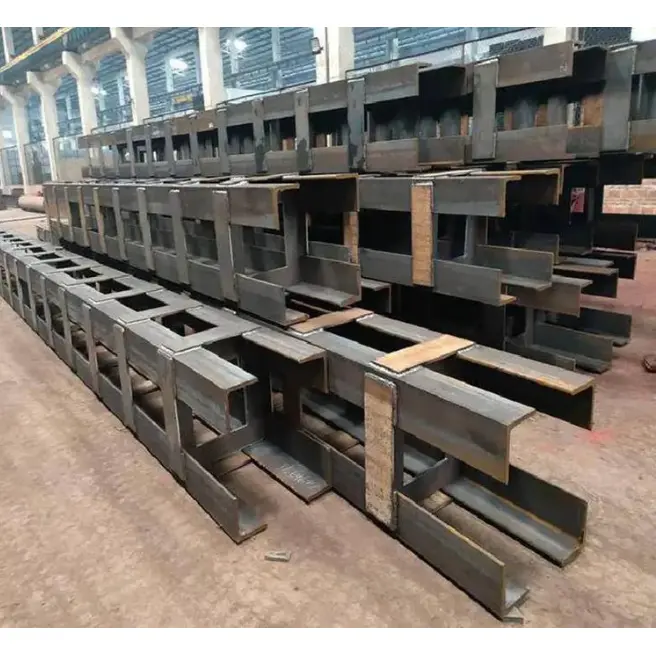

आकाराचा स्ट्रक्चरल स्टील कॉलम हा एक उभ्या स्ट्रक्चरल सदस्य आहे ज्याचा क्रॉस-सेक्शन विशेषत: पारंपारिक आयताकृती, वर्तुळाकार किंवा मानक एच-सेक्शन फॉरमॅटच्या बाहेर इंजिनियर केलेला आहे. हे स्टील प्लेट्स, स्ट्रक्चरल सेक्शन, पोकळ विभाग किंवा स्टील पाईप्स असेंबल करून आणि नियंत्रित वेल्डिंग आणि फॅब्रिकेशन प्रक्रियेद्वारे त्यांना जोडून तयार केले जाऊ शकते.
प्राथमिक उद्देश म्हणजे स्ट्रक्चरल किंवा आर्किटेक्चरल समस्या सोडवणे ज्याचे मानक स्तंभ कार्यक्षमतेने निराकरण करू शकत नाहीत. उदाहरणार्थ, इमारतीच्या कोपऱ्यात असलेल्या स्तंभाला वापरता येण्याजोग्या आतील जागेत प्रोजेक्ट करण्याऐवजी दोन भिंतींनी फ्लश राहण्याची आवश्यकता असू शकते. आवश्यक लोड पथ राखून एल-आकाराचा स्तंभ या स्थितीला संबोधित करू शकतो.
त्याचप्रमाणे, एका मध्यवर्ती स्तंभाला अनेक दिशांमधून बीम मिळू शकतात, त्याला क्रूसीफॉर्म कॉन्फिगरेशनचा फायदा होऊ शकतो. व्हेरिएबल-सेक्शन आणि वक्र स्तंभ देखील विशिष्ट वास्तुशिल्पीय दर्शनी भागांना समर्थन देऊ शकतात जेथे सतत पारंपारिक प्रोफाइल एकत्रित करणे कठीण होईल.
हायशेंग च्या उत्पादन वैशिष्ट्यांनुसार, ठराविक कॉन्फिगरेशनमध्ये एल-आकार, टी-आकार, क्रूसीफॉर्म, बहुभुज, संमिश्र, व्हेरिएबल-सेक्शन आणि वक्र स्तंभ यांचा समावेश होतो. बांधकाम रेखाचित्रे, साइट परिस्थिती, कनेक्शन बिंदू आणि प्रकल्प-विशिष्ट लोड-बेअरिंग आवश्यकतांनुसार डिझाइन विकसित केले जाऊ शकते.
वेगवेगळ्या बिल्डिंग भूमितींना वेगवेगळ्या स्ट्रक्चरल सोल्यूशन्सची आवश्यकता असते. नॉन-स्टँडर्ड स्टील बांधकामासाठी खालील कॉन्फिगरेशन्स सर्वात उपयुक्त पर्याय आहेत:
| कॉन्फिगरेशन | ठराविक अर्ज | मुख्य फायदा |
|---|---|---|
| एल-आकाराचा स्तंभ | इमारत कोपरे आणि भिंत छेदनबिंदू | भिंतींवर जवळून बसते आणि आतील अडथळा कमी करते |
| टी-आकाराचा स्तंभ | भिंत केंद्रे, कॉरिडॉर आणि किनारी स्थाने | वॉल लेआउटसह एकत्रित करताना संतुलित समर्थन प्रदान करते |
| क्रूसीफॉर्म स्तंभ | केंद्रीय संरचनात्मक कोर आणि बहु-दिशात्मक बीम कनेक्शन | एकाधिक दिशानिर्देशांमधून कनेक्शन सुलभ करते |
| Z-आकाराचा स्तंभ | अनियमित मजला योजना आणि विशेष संरचनात्मक झोन | जटिल अवकाशीय व्यवस्थेशी जुळवून घेते |
| बहुभुज स्तंभ | आर्किटेक्चरल स्ट्रक्चर्स आणि मोठ्या-स्पॅन प्रकल्प | स्ट्रक्चरल आवश्यकतांसह सानुकूलित भूमिती एकत्र करते |
| व्हेरिएबल-विभाग स्तंभ | उंच इमारती आणि वास्तुशिल्प दर्शनी भाग | लोडिंग किंवा डिझाइननुसार विभाग परिमाणे बदलू देते |
| वक्र स्तंभ | वक्र दर्शनी भाग आणि विशिष्ट वास्तुशिल्प प्रकल्प | जटिल व्हिज्युअल आणि भौमितिक आवश्यकतांचे समर्थन करते |
सर्वात योग्य कॉन्फिगरेशन केवळ दिसण्यासाठी निवडण्याऐवजी संरचनात्मक अभियांत्रिकी गणनेद्वारे निर्धारित केले जावे. क्रॉस-सेक्शनल भूमिती, प्लेटची जाडी, स्तंभाची उंची, लोडिंग परिस्थिती, कनेक्शन तपशील आणि लागू असलेले डिझाइन कोड हे सर्व अंतिम डिझाइनवर प्रभाव टाकतात.
सर्वात स्पष्ट फायदा म्हणजे भौमितिक लवचिकता. बिल्डिंग लेआउटला एक मानक स्तंभ सामावून घेण्याची सक्ती करण्याऐवजी, अभियंते स्तंभाला संरचनाशी जुळवून घेऊ शकतात. हे विशेषतः कोपरे, भिंत छेदनबिंदू, स्थिर मजल्याची पातळी, अनियमित योजना आणि प्रतिबंधित स्थापना क्षेत्रांसाठी उपयुक्त आहे.
जेव्हा एखादा स्तंभ भिंतीमध्ये समाकलित केला जाऊ शकतो, तेव्हा ते स्ट्रक्चरल अंदाजानुसार वापरण्यायोग्य मजल्यावरील क्षेत्राचे प्रमाण कमी करू शकते. हे निवासी इमारती, व्यावसायिक जागा, सार्वजनिक सुविधा आणि प्रीफेब्रिकेटेड स्ट्रक्चर्समध्ये मौल्यवान असू शकते जेथे अंतर्गत नियोजन कार्यक्षमता महत्त्वपूर्ण आहे.
विशेष आकाराचे स्तंभ बीम, ब्रेसेस आणि इतर संरचनात्मक सदस्यांसाठी एकाधिक कनेक्शन पृष्ठभाग प्रदान करू शकतात. एक क्रूसीफॉर्म कॉन्फिगरेशन, उदाहरणार्थ, अशा परिस्थितींसाठी डिझाइन केले जाऊ शकते जेथे संरचनात्मक सदस्य अनेक दिशांनी एकत्र होतात.
अंगाची रुंदी, प्लेटची जाडी आणि एकूण क्रॉस-सेक्शन समायोजित करून, अभियंते संरचनात्मक सामग्रीचे वितरण सुधारू शकतात आणि वेगवेगळ्या अक्षांवर कडकपणा प्रभावित करू शकतात. हे असामान्य अनुलंब, पार्श्व किंवा विलक्षण लोडिंग स्थिती असलेल्या प्रकल्पांसाठी आकाराचे स्तंभ उपयुक्त बनवते.
डिलिव्हरीपूर्वी अनेक जटिल फॅब्रिकेशन क्रियाकलाप पूर्ण केले जाऊ शकतात. कटिंग, असेंबली, वेल्डिंग, स्ट्रेटनिंग, एंड मशीनिंग, प्लेट ॲटॅचमेंट, तपासणी आणि पृष्ठभागावरील उपचार नियंत्रित उत्पादन वातावरणात समन्वयित केले जाऊ शकतात. हे बांधकाम साइटवर आवश्यक फॅब्रिकेशनचे प्रमाण कमी करू शकते.
सामग्रीची निवड प्रकल्पाची संरचनात्मक गणना, पर्यावरणीय परिस्थिती, तापमान आवश्यकता आणि लागू मानकांशी सुसंगत असावी. HAISHENG Q235B आणि Q355B ला प्राथमिक सामग्री पर्याय म्हणून सूचीबद्ध करते, Q355NL आणि Q355GJ विशिष्ट कमी-तापमान किंवा उच्च-भूकंपाच्या आवश्यकतांसाठी उपलब्ध आहेत.
| पॅरामीटर | ठराविक तपशील |
|---|---|
| प्राथमिक साहित्य | Q235B, Q355B |
| विशेष साहित्य पर्याय | Q355NL, Q355GJ |
| प्लेट / अंगाची जाडी | डिझाइनवर अवलंबून अंदाजे 8-60 मिमी |
| सिंगल लिंब रुंदी | कॉन्फिगरेशनवर अवलंबून अंदाजे 100-600 मिमी |
| ठराविक सेगमेंट लांबी | 9 मीटर किंवा 12 मीटर; जास्त उंचीसाठी खंडित बांधकाम |
| स्तंभ सरळपणा | ≤ L/1000 |
| क्रॉस-सेक्शन मितीय विचलन | अंदाजे ±2-3 मिमी |
| बेस प्लेटची जाडी | अंदाजे 16-60 मिमी |
| अँकर बोल्ट श्रेणी | M20-M64 डिझाइननुसार |
संदर्भासाठी, Q235B सामान्यत: मानक संरचनात्मक अनुप्रयोगांसाठी वापरला जातो, तर Q355B उच्च उत्पादन शक्ती प्रदान करतो आणि जास्त-भार, उच्च-वाढीसाठी आणि मागणी असलेल्या संरचनात्मक अनुप्रयोगांसाठी योग्य आहे. सामग्रीची निवड नेहमी प्रकल्पाच्या अभियांत्रिकी आवश्यकता आणि स्थानिक स्ट्रक्चरल कोडच्या विरूद्ध सत्यापित केली पाहिजे.
गंज संरक्षणासाठी, पृष्ठभागाची तयारी आणि कोटिंगची निवड तितकीच महत्त्वाची आहे. ठराविक प्रणालीमध्ये Sa2.5 पर्यंत शॉट ब्लास्टिंग आणि त्यानंतर झिंक-युक्त प्राइमर, इंटरमीडिएट कोटिंग आणि टॉपकोट यांचा समावेश असू शकतो. अधिक आक्रमक वातावरणासाठी, जसे की तटीय अनुप्रयोग, हॉट-डिप गॅल्वनाइजिंगचा देखील विचार केला जाऊ शकतो.
अचूक उत्पादन हे विशेषतः महत्वाचे आहे कारण नॉन-स्टँडर्ड भूमिती अनियंत्रित फॅब्रिकेशन त्रुटींसाठी कमी जागा सोडते. सामान्य उत्पादन वर्कफ्लोमध्ये खालील टप्पे समाविष्ट असतात:
क्रिटिकल स्ट्रक्चरल जॉइंट्ससाठी, नॉन-डिस्ट्रक्टिव्ह टेस्टिंगचा गुणवत्ता-नियंत्रण योजनेमध्ये समावेश केला जाऊ शकतो. HAISHENG लागू कॉन्फिगरेशनमध्ये की बीम-कॉलम जॉइंट्स आणि प्राथमिक स्प्लिस वेल्ड्ससाठी ग्रेड I वेल्ड्स आणि 100% अल्ट्रासोनिक चाचणी निर्दिष्ट करते.
सानुकूल भूमितीची अष्टपैलुत्व हे स्तंभ अशा प्रकल्पांसाठी योग्य बनवते जेथे मानक संरचनात्मक विभाग एकत्र करणे कठीण आहे.
जेव्हा स्ट्रक्चरल आवश्यकता आणि आर्किटेक्चरल आवश्यकता ओव्हरलॅप होतात तेव्हा ते विशेषतः उपयुक्त असतात. स्तंभाला मानक कमोडिटी विभाग म्हणून हाताळण्याऐवजी, संपूर्ण सदस्य इमारतीच्या संरचनात्मक प्रणालीचा भाग म्हणून डिझाइन केले जाऊ शकतात.
| वैशिष्ट्य | आकाराचा स्ट्रक्चरल स्टील स्तंभ | पारंपारिक एच-विभाग | परिपत्रक पोकळ विभाग |
|---|---|---|---|
| क्रॉस-सेक्शन लवचिकता | खूप उच्च; सानुकूलित भूमिती | मानक भूमिती | मानक गोलाकार भूमिती |
| भिंत एकत्रीकरण | निवडलेल्या लेआउटसाठी उत्कृष्ट | मध्यम | मध्यम |
| बहु-दिशात्मक कनेक्शन | एकाधिक कनेक्शन दिशानिर्देशांसाठी डिझाइन केले जाऊ शकते | प्राथमिक ऑर्थोगोनल अक्षांना अधिक नैसर्गिकरित्या अनुकूल | विभागाभोवती कनेक्शनची व्यवस्था केली जाऊ शकते परंतु विशेष तपशीलांची आवश्यकता असू शकते |
| आर्किटेक्चरल अनुकूलता | उत्कृष्ट | मध्यम | चांगले |
| परिवर्तनीय विभाग | उपलब्ध | अतिरिक्त बनावटीशिवाय मर्यादित | शक्य आहे परंतु सानुकूलित फॅब्रिकेशन आवश्यक आहे |
| ठराविक वापर | जटिल आणि गैर-मानक संरचना | पारंपारिक स्टील फ्रेम | उघडलेले स्तंभ आणि विशेष संरचनात्मक अनुप्रयोग |
या तुलनाचा अर्थ असा नाही की आकाराचा स्तंभ नेहमीच श्रेष्ठ असतो. जेव्हा त्यांची भूमिती प्रकल्पाशी जुळते तेव्हा मानक विभाग अत्यंत किफायतशीर आणि प्रभावी राहतात. पारंपारिक प्रोफाइल स्पेस, कनेक्शन, आर्किटेक्चरल फॉर्म किंवा स्ट्रक्चरल कामगिरीमध्ये तडजोड करतात तेव्हा आकाराच्या स्ट्रक्चरल स्टील कॉलमचे मूल्य दिसून येते.
कंत्राटदार, स्ट्रक्चरल अभियंता आणि खरेदी संघ चीन निर्माता किंवा पुरवठादार शोधत आहेत, ऑर्डर देण्यापूर्वी अनेक घटकांची पुष्टी केली पाहिजे.
एका विश्वासार्ह निर्मात्याने तयार घटकाद्वारे कच्च्या मालापासून ट्रेसेबिलिटी राखून नियंत्रित फॅब्रिकेशन प्रक्रियेमध्ये अभियांत्रिकी रेखाचित्रांचे भाषांतर करण्यास सक्षम असावे.
त्याचा मुख्य उद्देश असा लोड-बेअरिंग कॉलम प्रदान करणे आहे जो आर्किटेक्चरल लेआउट, असामान्य कनेक्शन आवश्यकता, मर्यादित जागा, विलक्षण लोडिंग किंवा मानक स्तंभ योग्य नसलेल्या जटिल संरचनात्मक फ्रेमवर्कशी जुळवून घेऊ शकेल.
होय. क्रॉस-सेक्शन, परिमाणे, स्टील ग्रेड, प्लेटची जाडी, उंची, कनेक्शन प्लेट्स, स्टिफनर्स, बेस प्लेट्स आणि पृष्ठभाग उपचार अभियांत्रिकी रेखाचित्रे आणि प्रकल्प आवश्यकतांनुसार सानुकूलित केले जाऊ शकतात.
Q235B आणि Q355B या सामान्य निवडी आहेत. प्रकल्प परिस्थितीनुसार, Q355NL किंवा Q355GJ विशिष्ट कमी-तापमान किंवा उच्च-भूकंपाच्या अनुप्रयोगांसाठी विचारात घेतले जाऊ शकते.
योग्यरित्या अभियांत्रिकी केल्यावर ते उच्च-वाढीच्या आणि जड-भारित संरचनांमध्ये वापरले जाऊ शकतात. अंतिम डिझाइनची संरचनात्मक गणनांद्वारे पडताळणी केली जावी आणि लागू असलेल्या बिल्डिंग कोडचे पालन केले पाहिजे.
होय. पर्यावरणावर अवलंबून, संरक्षणात्मक पर्यायांमध्ये मल्टी-लेयर कोटिंग सिस्टम किंवा हॉट-डिप गॅल्वनाइजिंगचा समावेश असू शकतो. एक्सपोजर परिस्थिती आणि प्रकल्पाच्या आवश्यकतांनुसार योग्य उपचार निर्दिष्ट केले पाहिजेत.
उपयुक्त माहितीमध्ये संरचनात्मक रेखाचित्रे, स्तंभ परिमाणे, क्रॉस-सेक्शन प्रकार, स्टील ग्रेड, प्रमाण, आवश्यक लांबी, कनेक्शन तपशील, पृष्ठभाग उपचार, तपासणी आवश्यकता, वितरण गंतव्यस्थान आणि लागू मानकांचा समावेश आहे.
A आकाराचा स्ट्रक्चरल स्टील स्तंभपारंपारिक स्टील प्रोफाइल एकाच वेळी स्ट्रक्चरल, आर्किटेक्चरल आणि स्पेस-उपयोग आवश्यकता पूर्ण करू शकत नाहीत तेव्हा एक प्रभावी उपाय देते. L-आकाराचे कोपरा स्तंभ आणि T-आकाराच्या भिंतीच्या स्तंभांपासून ते क्रूसीफॉर्म, बहुभुज, वक्र आणि व्हेरिएबल-सेक्शन कॉन्फिगरेशनपर्यंत, सानुकूलित भूमिती स्ट्रक्चरल सिस्टमला प्रोजेक्टला मानक प्रोफाइलशी जुळवून घेण्यास भाग पाडण्याऐवजी प्रकल्पाशी जुळवून घेण्यास अनुमती देते. विश्वासार्ह चीन उत्पादक आणि वन-स्टॉप स्टील स्ट्रक्चर पुरवठादार शोधत असलेल्या खरेदीदारांसाठी, HAISHENG रेखाचित्रे, सामग्रीची आवश्यकता, कनेक्शन तपशील, मितीय वैशिष्ट्ये, तपासणी आवश्यकता आणि पृष्ठभाग-उपचार आवश्यकतांवर आधारित सानुकूलित फॅब्रिकेशन प्रदान करते. जर तुम्ही नॉन-स्टँडर्ड स्टील स्ट्रक्चर प्रकल्पाची योजना आखत असाल आणि तुम्हाला सानुकूलित स्तंभ परिमाणे, तांत्रिक सल्लामसलत किंवा प्रकल्प अवतरण आवश्यक असेल,आमच्याशी संपर्क साधातुमच्या गरजांवर चर्चा करण्यासाठी आणि योग्य आकाराचे स्ट्रक्चरल स्टील कॉलम सोल्यूशन विकसित करा.
