वर्तुळाकार पोकळ स्टील पाईप स्तंभ स्ट्रक्चरल कामगिरी आणि बांधकाम कार्यक्षमता कशी सुधारू शकतो

हायशेंगअभियांत्रिकी प्रदान करतेवर्तुळाकार पोकळ स्टील पाईप स्तंभस्टील इमारती, औद्योगिक सुविधा, स्टेडियम, पदपथ, पूल, छत आणि पूर्वनिर्मित संरचनांसाठी उपाय. Q235B किंवा Q355B स्ट्रक्चरल स्टीलपासून तयार केलेले, हे स्तंभ लवचिक कनेक्शन आणि स्ट्रक्चरल ऍप्लिकेशन्सची मागणी करण्यासाठी गंज-संरक्षण पर्यायांसह वर्तुळाकार लोड-बेअरिंग प्रोफाइल एकत्र करतात.

वर्तुळाकार पोकळ स्टील पाईप स्तंभ हा एक उभ्या स्ट्रक्चरल सदस्य आहे जो अधिरचनेतून त्याच्या पायावर भार हस्तांतरित करण्यासाठी डिझाइन केलेला असतो. त्याचा पोकळ गोलाकार विभाग संतुलित लोड वितरण, मजबूत अक्षीय कॉम्प्रेशन कार्यप्रदर्शन, टॉर्शनल प्रतिरोध आणि तुलनेने कमी वारा प्रतिरोध प्रदान करतो. प्रकल्पाच्या गरजेनुसार, स्तंभ निर्बाध किंवा वेल्डेड स्टील पाईप्समधून तयार केले जाऊ शकतात आणि बेस प्लेट्स, स्टिफनर्स, कनेक्शन प्लेट्स, फ्लँज्स, लिफ्टिंग ऍक्सेसरीज आणि संरक्षक कोटिंग्जसह सानुकूलित केले जाऊ शकतात. हा लेख त्यांचे बांधकाम, मुख्य वैशिष्ट्ये, उत्पादन प्रक्रिया, फायदे, अनुप्रयोग आणि निवड विचार स्पष्ट करतो.

सामग्री सारणी

1. वर्तुळाकार पोकळ स्टील पाईप स्तंभ म्हणजे काय?
2. वर्तुळाकार पोकळ स्टील पाईप स्तंभ कसा कॉन्फिगर केला जातो?
3. मुख्य संरचनात्मक फायदे काय आहेत?
4. खरेदीदारांनी कोणत्या वैशिष्ट्यांचे मूल्यांकन केले पाहिजे?
5. वर्तुळाकार पोकळ स्टील पाईप स्तंभ कसे तयार केले जातात?
6. वर्तुळाकार पोकळ स्टील पाईप स्तंभ कोठे वापरले जातात?
7. ते इतर स्टील स्तंभांशी कसे तुलना करते?
8. खरेदीदारांनी उजवा स्तंभ कसा निवडावा?
9. वारंवार विचारले जाणारे प्रश्न
10. व्यावसायिक उत्पादकासह का काम करावे?

वर्तुळाकार पोकळ स्टील पाईप स्तंभ म्हणजे काय?

वर्तुळाकार पोकळ स्टील पाईप स्तंभ हा एक उभ्या लोड-बेअरिंग स्ट्रक्चरल घटक आहे ज्यामध्ये पोकळ दंडगोलाकार क्रॉस-सेक्शन आहे. हे सामान्यतः कार्बन स्ट्रक्चरल स्टील किंवा लो-अलॉय स्टीलपासून बनवले जाते आणि ते एकतर सीमलेस पाईप किंवा रोल केलेले आणि वेल्डेड पाईप म्हणून तयार केले जाऊ शकते.

सॉलिड स्टील कॉलमच्या विपरीत, पोकळ कॉन्फिगरेशन मजबूत संरचनात्मक प्रोफाइल राखताना अनावश्यक सामग्री कमी करते. वर्तुळाकार भूमिती परिघाभोवती ताण वितरीत करते आणि लोडिंगच्या दिशेकडे दुर्लक्ष करून सातत्यपूर्ण प्रतिकार प्रदान करते. हे डिझाइन विशेषतः उपयुक्त बनवते जेथे स्तंभांना एकत्रित अक्षीय संक्षेप, वाकणे, टॉर्शन, वारा भार किंवा विलक्षण शक्तींचा अनुभव येऊ शकतो.

एक विशिष्ट तपशील म्हणून व्यक्त केले आहेφD × t × L, जेथे D बाह्य व्यासाचे प्रतिनिधित्व करतो, t भिंतीची जाडी दर्शवतो आणि L स्तंभाची लांबी दर्शवतो. उदाहरणार्थ, φ219 × 8 × 6000 219 मिमी बाहेरील व्यास, 8 मिमी भिंतीची जाडी आणि 6 मीटर लांबी दर्शवते.

वर्तुळाकार पोकळ स्टील पाईप स्तंभ कसा कॉन्फिगर केला जातो?

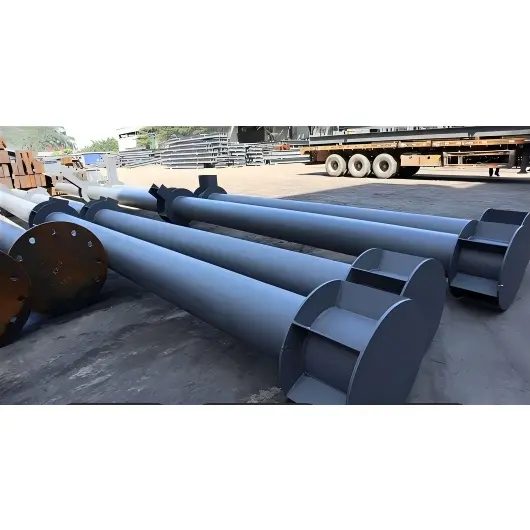

स्ट्रक्चरल पाईप स्तंभ स्टील ट्यूबपेक्षा जास्त असतो. अनेक प्रकल्पांसाठी, पूर्ण असेंब्लीमध्ये कनेक्शन आणि मजबुतीकरण घटक समाविष्ट केले जातात जे स्तंभाला पाया, बीम, छतावरील प्रणाली आणि इतर संरचनात्मक सदस्यांसह एकत्रित करण्याची परवानगी देतात.

• स्तंभाचा मुख्य भाग:व्यास, भिंतीची जाडी, लांबी, मटेरियल ग्रेड आणि डिझाइन भारानुसार प्राथमिक वर्तुळाकार स्टील पाईप निवडले.
• बेस प्लेट:एक वेल्डेड स्टील प्लेट जी अँकर बोल्टद्वारे स्तंभाचे भार फाउंडेशनवर स्थानांतरित करते.
• स्टिफनर प्लेट्स किंवा रिंग:जेथे जास्त भार किंवा स्थानिक बकलिंग प्रतिकार आवश्यक असेल तेथे मजबुतीकरण वापरले जाते.
• शीर्ष प्लेट किंवा बाहेरील कडा:बीम, ट्रस, वरच्या स्तंभ किंवा इतर संरचनात्मक घटकांसाठी कनेक्शन बिंदू प्रदान करते.
• कनेक्शन प्लेट्स आणि कॉर्बल्स:बीम-टू-कॉलम किंवा पाईप-टू-पाइप कनेक्शन सुलभ करा.
• उच्च-शक्तीचे बोल्ट:अभियांत्रिकी डिझाइनद्वारे निर्दिष्ट केलेल्या बोल्ट स्ट्रक्चरल कनेक्शनसाठी वापरले जाते.
• संरक्षक आवरण:पर्यावरणीय परिस्थितीनुसार प्राइमर, इंटरमीडिएट आणि टॉपकोट सिस्टम किंवा गॅल्वनाइजिंग लागू केले जाऊ शकते.

एक्स्ट्रा-लाँग स्ट्रक्चर्ससाठी, वेल्डेड, फ्लँज किंवा इतर इंजिनीयर्ड स्प्लिस कॉन्फिगरेशनद्वारे वैयक्तिक विभाग देखील जोडले जाऊ शकतात.

मुख्य संरचनात्मक फायदे काय आहेत?

संतुलित भार वितरण

गोलाकार क्रॉस-सेक्शनमध्ये पारंपारिक मजबूत आणि कमकुवत अक्ष नाही. त्याची भूमिती नळीभोवती ताण वितरीत करते, ज्यामुळे ती वेगवेगळ्या दिशांमधून भारांच्या संपर्कात असलेल्या संरचनांसाठी योग्य बनते.

मजबूत कॉम्प्रेशन आणि टॉर्सनल कामगिरी

मोठ्या प्रमाणात अक्षीय भार क्षमता आणि टॉर्शनल प्रभावांना प्रतिकार आवश्यक असलेल्या अनुप्रयोगांसाठी पाईप स्तंभ वारंवार निवडले जातात. बंद पोकळ विभाग उपयुक्त संरचनात्मक कार्यक्षमता देखील प्रदान करतो जेथे स्थिरता आणि बहु-दिशात्मक लोडिंग महत्वाचे आहे.

कमी वारा एक्सपोजर

कोनीय संरचनात्मक प्रोफाइलच्या तुलनेत सुव्यवस्थित दंडगोलाकार प्रोफाइल वायुगतिकीय प्रतिकार कमी करू शकते. हे वैशिष्ट्य कॅनोपीज, वॉकवे, टॉवर्स, स्टेडियम स्ट्रक्चर्स आणि इतर बाहेरील इंस्टॉलेशन्समधील उघड्या स्तंभांसाठी मौल्यवान असू शकते.

कार्यक्षम स्थापना

काही जड स्ट्रक्चरल पर्यायांच्या तुलनेत, पोकळ स्टील स्तंभ एक कार्यक्षम ताकद-ते-वजन संबंध देऊ शकतात. बेस प्लेट्स, कनेक्शन घटक, छिद्रे आणि संरक्षक कोटिंग्जचे फॅक्टरी फॅब्रिकेशन देखील बांधकाम साइटवर आवश्यक प्रक्रियेचे प्रमाण कमी करू शकते.

आर्किटेक्चरल लवचिकता

जेव्हा संरचनात्मक घटक हेतुपुरस्सर दृश्यमान असतात तेव्हा गुळगुळीत दंडगोलाकार स्वरूप चांगले कार्य करते. त्यामुळे वर्तुळाकार स्तंभ व्यावसायिक इमारती, सार्वजनिक सुविधा, लँडस्केप संरचना आणि आधुनिक औद्योगिक प्रकल्पांमध्ये स्ट्रक्चरल आणि आर्किटेक्चरल कार्ये एकत्र करू शकतात.

खरेदीदारांनी कोणत्या वैशिष्ट्यांचे मूल्यांकन केले पाहिजे?

स्ट्रक्चरल कॉलम निवडणे केवळ पाईप व्यास निवडण्याऐवजी अभियांत्रिकी आवश्यकतांसह सुरू केले पाहिजे. साहित्याचा दर्जा, भिंतीची जाडी, लांबी, कनेक्शन कॉन्फिगरेशन, लोडिंग परिस्थिती, फॅब्रिकेशन सहनशीलता आणि गंज वातावरण हे सर्व अंतिम तपशीलावर प्रभाव टाकतात.

उदाहरणार्थ, HAISHENG ची उत्पादन माहिती Q235B आणि Q355B मुख्य प्रवाहातील सामग्री ग्रेड म्हणून ओळखते आणि φD × t × L स्वरूपात पाईप परिमाणे प्रदान करते. वास्तविक संरचनात्मक परिमाण नेहमी प्रकल्प गणना आणि लागू डिझाइन मानकांवरून निर्धारित केले पाहिजेत.

वर्तुळाकार पोकळ स्टील पाईप स्तंभ कसे तयार केले जातात?

व्यावसायिक फॅब्रिकेशन स्टील पाईप किंवा प्लेटला वाहतूक आणि स्थापनेसाठी तयार स्ट्रक्चरल असेंब्लीमध्ये रूपांतरित करते. नियंत्रित उत्पादन प्रक्रिया मितीय अचूकता, वेल्ड गुणवत्ता, सरळपणा आणि पृष्ठभाग संरक्षण राखण्यास मदत करते.

1. कच्च्या मालाची तपासणी:स्टील ग्रेड, परिमाणे, पृष्ठभागाची स्थिती आणि संबंधित सामग्रीचे दस्तऐवजीकरण तपासले जाते.
2. कटिंग:आवश्यक स्तंभ लांबी आणि फॅब्रिकेशन रेखांकनानुसार पाईप्स किंवा स्टील प्लेट्स कापल्या जातात.
3. निर्मिती:मोठ्या-व्यासाचे वेल्डेड स्तंभ स्टील प्लेटला दंडगोलाकार आकारात फिरवून त्यानंतर वेल्डिंगद्वारे तयार केले जाऊ शकतात.
4. तयारी पूर्ण करा:आवश्यक कनेक्शन भूमिती प्राप्त करण्यासाठी स्तंभाचे टोक मशीन केलेले किंवा बेव्हल्ड केले जाऊ शकतात.
5. घटक असेंब्ली:बेस प्लेट्स, टॉप प्लेट्स, स्टिफनर्स, कॉर्बेल, फ्लँज्स आणि कनेक्शन प्लेट्स अभियांत्रिकी रेखाचित्रांनुसार स्थित आहेत.
6. वेल्डिंग:आवश्यक असेल तेथे विना-विध्वंसक चाचणी लागू करून, योग्य फॅब्रिकेशन प्रक्रिया वापरून घटक वेल्डेड केले जातात.
7. सरळ करणे आणि सुधारणा:वेल्डिंग विकृती आणि स्तंभ सरळपणा तपासला जातो आणि आवश्यक तेव्हा दुरुस्त केला जातो.
8. छिद्र प्रक्रिया:बोल्ट आणि युटिलिटी होल ड्रिल केले जातात किंवा निर्दिष्ट परिमाण आणि स्थानांवर प्रक्रिया केली जातात.
9. पृष्ठभाग उपचार:प्राइमर आणि संरक्षक कोटिंग लावण्यापूर्वी गंज आणि मिल स्केल ब्लास्टिंगद्वारे काढले जाऊ शकतात.
10. अंतिम तपासणी:शिपमेंट करण्यापूर्वी परिमाण, कनेक्शन, वेल्ड्स, कोटिंगची स्थिती, खुणा आणि पॅकेजिंगची तपासणी केली जाते.

मोठ्या-व्यासाच्या स्तंभांसाठी, वेल्डेड बांधकाम व्यास आणि भिंतीच्या जाडीमध्ये अधिक लवचिकता प्रदान करते. दरम्यान, अखंड बांधकाम आणि विशिष्ट आयामी आवश्यकतांना प्राधान्य दिल्यास अखंड पाईप स्तंभ उपयुक्त ठरू शकतात.

वर्तुळाकार पोकळ स्टील पाईप स्तंभ कोठे वापरले जातात?

संरचनात्मक कार्यप्रदर्शन आणि स्वच्छ दंडगोलाकार भूमिती यांचे संयोजन या स्तंभांना अभियांत्रिकी आणि वास्तुशास्त्रीय दोन्ही उद्देशांसाठी अनुमती देते.

• औद्योगिक वनस्पती:कारखाने आणि उत्पादन सुविधांमध्ये अनुलंब संरचनात्मक आधार म्हणून वापरले जाते.
• स्टेडियम आणि मोठ्या स्पॅनची ठिकाणे:संरचनांसाठी योग्य जेथे बहु-दिशात्मक लोडिंग आणि आर्किटेक्चरल स्वरूप महत्वाचे आहे.
• पदपथ आणि छत:गुळगुळीत प्रोफाइल उघडलेल्या बाह्य समर्थनांसाठी एक व्यावहारिक उपाय प्रदान करते.
• पूर्वनिर्मित इमारती:फॅक्टरी-फॅब्रिकेटेड घटक असेंबली सुलभ करू शकतात आणि बांधकाम समन्वय सुधारू शकतात.
• पूल आणि नगरपालिका संरचना:निवडक पायर्स, समर्थन सदस्य, रेलिंग पोस्ट आणि संबंधित संरचनांना लागू.
• लँडस्केप आर्किटेक्चर:बेलनाकार स्तंभ स्वच्छ व्हिज्युअल देखावा राखून संरचनात्मक आधार देऊ शकतात.
• उंच इमारती:मोठ्या सीएचएस सदस्यांना लक्षणीय उभ्या आणि एकत्रित भारांसाठी इंजिनियर केले जाऊ शकते.

ते इतर स्टील स्तंभांशी कसे तुलना करते?

भिन्न स्ट्रक्चरल प्रोफाइल भिन्न अभियांत्रिकी हेतू पूर्ण करतात. त्यामुळे एच-सेक्शन किंवा चौरस/आयताकृती पोकळ विभागांसाठी सार्वत्रिक बदली म्हणून मानण्याऐवजी गोलाकार पोकळ विभागाचे मूल्यांकन प्रकल्पाच्या आवश्यकतांनुसार केले जावे.

योग्य विभाग संरचनात्मक गणना, कनेक्शन आवश्यकता, फॅब्रिकेशन अटी, सामग्रीची उपलब्धता, प्रकल्प बजेट आणि लागू इमारत मानकांवर अवलंबून आहे.

खरेदीदारांनी उजवा स्तंभ कसा निवडावा?

खरेदी संघ, अभियंते, कंत्राटदार आणि स्टील स्ट्रक्चर फॅब्रिकेटर्ससाठी, स्पष्ट तांत्रिक तपशील संप्रेषण समस्या आणि कोटेशन विलंब लक्षणीयरीत्या कमी करू शकतात.

1. डिझाइन लोड परिभाषित करा:अक्षीय भार, झुकण्याचे क्षण, टॉर्शनल इफेक्ट, वारा भार, भूकंपाची परिस्थिती आणि इतर संबंधित डिझाइन माहिती प्रदान करा.
2. परिमाणांची पुष्टी करा:बाहेरील व्यास, भिंतीची जाडी, लांबी आणि आवश्यक मितीय सहनशीलता निर्दिष्ट करा.
3. साहित्य ग्रेड निवडा:Q235B आणि Q355B या सामान्य निवडी आहेत, तर अंतिम श्रेणीने प्रकल्प डिझाइन आवश्यकतांचे पालन केले पाहिजे.
4. कनेक्शन तपशील निश्चित करा:बेस प्लेटची परिमाणे, अँकर-बोल्ट व्यवस्था, फ्लँज आवश्यकता, बीम कनेक्शन स्थाने आणि स्टिफनर तपशील प्रदान करा.
5. पर्यावरणाचा विचार करा:बाहेरील, दमट, किनारपट्टी किंवा रासायनिकदृष्ट्या आक्रमक वातावरणात वाढीव गंज संरक्षण आवश्यक असू शकते.
6. तपासणी आवश्यकतांची पुष्टी करा:उत्पादनापूर्वी आयामी तपासणी, वेल्ड तपासणी, विना-विध्वंसक चाचणी, कोटिंगची जाडी आणि दस्तऐवजीकरण यावर चर्चा करा.
7. प्लॅन लॉजिस्टिक्स:स्तंभाची लांबी, वाहतूक निर्बंध, लिफ्टिंग पॉइंट, विभाजन, पॅकेजिंग आणि स्थापना क्रम विचारात घ्या.

तपशीलवार रेखाचित्र किंवा तपशील पॅकेज निर्मात्यास सर्वात योग्य फॅब्रिकेशन मार्ग आणि कनेक्शन कॉन्फिगरेशन निर्धारित करण्यास अनुमती देते. स्तंभ इतर बनावट स्टील घटकांसह कसे एकत्रित होतात हे समजून घेण्यासाठी खरेदीदार स्ट्रक्चरल स्टील घटकांचे पुनरावलोकन देखील करू शकतात.

वारंवार विचारले जाणारे प्रश्न

गोलाकार पोकळ स्टील पाईप स्तंभांसाठी सामान्यतः कोणती सामग्री वापरली जाते?

या स्तंभांसाठी Q235B आणि Q355B स्ट्रक्चरल स्टील्स सामान्यतः निर्दिष्ट केल्या जातात. अंतिम सामग्रीची निवड संरचनात्मक गणना, लागू मानके, पर्यावरणीय परिस्थिती आणि प्रकल्प आवश्यकतांनुसार केली जावी.

सीमलेस आणि वेल्डेड पाईप कॉलम्समध्ये काय फरक आहे?

सीमलेस स्टील पाईपमधून अखंड स्तंभ तयार केले जातात आणि त्यांना अनुदैर्ध्य वेल्ड नसते. वेल्डेड स्तंभ स्टील प्लेटमधून तयार होतात आणि वेल्डिंगद्वारे जोडले जातात. वेल्डेड बांधकाम मोठ्या व्यास आणि सानुकूलित भिंतीच्या जाडीसाठी अधिक लवचिकता प्रदान करते, तर विशिष्ट व्यास आणि संरचनात्मक आवश्यकतांसाठी सीमलेस पाईप फायदेशीर ठरू शकतात.

गोलाकार पोकळ स्टील पाईप स्तंभ सानुकूलित केला जाऊ शकतो?

होय. फॅब्रिकेशन क्षमता आणि अभियांत्रिकी आवश्यकता, व्यास, भिंतीची जाडी, लांबी, बेस प्लेट्स, टॉप कनेक्शन्स, स्टिफनर्स, कनेक्शन प्लेट्स, बोल्ट होल, लिफ्टिंग लग्स, स्प्लाईस कॉन्फिगरेशन आणि पृष्ठभागावरील उपचार सानुकूलित केले जाऊ शकतात.

गंज संरक्षण कसे हाताळले जाते?

सामान्य पर्यायांमध्ये शॉट ब्लास्टिंग आणि त्यानंतर प्राइमर, इंटरमीडिएट आणि टॉपकोट सिस्टमचा समावेश होतो. योग्य ऍप्लिकेशन्ससाठी हॉट-डिप गॅल्वनाइजिंगचा देखील विचार केला जाऊ शकतो, विशेषत: जेथे सुधारित गंज संरक्षण आवश्यक आहे.

गोलाकार पाईप स्तंभ बाह्य संरचनांसाठी योग्य आहेत का?

जेव्हा स्तंभाची परिमाणे, संरचनात्मक डिझाइन, कनेक्शन आणि गंज-संरक्षण प्रणाली योग्यरित्या निर्दिष्ट केली जातात तेव्हा ते छत, पदपथ, लँडस्केप संरचना, नगरपालिका सुविधा आणि इतर उघड स्टील सिस्टम सारख्या बाह्य अनुप्रयोगांमध्ये वापरले जाऊ शकतात.

कोटेशनची विनंती करताना कोणती माहिती द्यावी?

उपयुक्त माहितीमध्ये प्रमाण, स्टील ग्रेड, बाहेरील व्यास, भिंतीची जाडी, लांबी, कनेक्शन रेखाचित्रे, बेस-प्लेट तपशील, पृष्ठभाग-उपचार आवश्यकता, तपासणी मानके, गंतव्यस्थान आणि अपेक्षित वितरण वेळापत्रक समाविष्ट आहे. सानुकूलित प्रकल्पांसाठी स्ट्रक्चरल रेखाचित्रे विशेषतः उपयुक्त आहेत.

व्यावसायिक उत्पादकासह का काम करावे?

स्ट्रक्चरल कॉलमने संपूर्ण लोड-बेअरिंग सिस्टमचा भाग म्हणून कार्य करणे आवश्यक आहे, म्हणून उत्पादनाच्या निवडीमध्ये पाईपच्या किमतींची तुलना करण्यापेक्षा अधिक समावेश असावा. उत्पादन अचूकता, वेल्डिंग गुणवत्ता, कनेक्शन तपशील, पृष्ठभाग संरक्षण, तपासणी प्रक्रिया, पॅकेजिंग आणि वितरण समन्वय या सर्व गोष्टी अंतिम प्रकल्पाच्या निकालावर परिणाम करतात.

हायशेंग Q235B किंवा Q355B स्ट्रक्चरल स्टील वापरून वर्तुळाकार पोकळ स्टील पाईप स्तंभ पुरवते आणि बेस प्लेट्स, स्टिफनर्स, कनेक्शन प्लेट्स, उच्च-शक्तीचे बोल्ट आणि संरक्षणात्मक कोटिंग्जसह फॅब्रिकेशन कॉन्फिगरेशनला समर्थन देते. प्रकल्प-विशिष्ट आवश्यकतांसाठी, खरेदीदार रेखाचित्रे, परिमाणे, लोडिंग माहिती, प्रमाण आणि अनुप्रयोग परिस्थिती प्रदान करू शकतात जेणेकरून योग्य स्तंभ कॉन्फिगरेशनचे मूल्यांकन केले जाऊ शकते.

स्टील स्ट्रक्चर प्रोजेक्टची योजना आखत आहात किंवा कस्टमाइज्ड स्ट्रक्चरल कॉलम सोर्सिंग करत आहात?आजच तुमची रेखाचित्रे आणि तांत्रिक आवश्यकता HAISHENG सोबत शेअर करा. साहित्य निवड, फॅब्रिकेशन तपशील, कनेक्शन कॉन्फिगरेशन, अवतरण समर्थन आणि वितरण नियोजन,आमच्याशी संपर्क साधाहायशेंग टीमसोबत तुमच्या प्रोजेक्टवर चर्चा करण्यासाठी.
