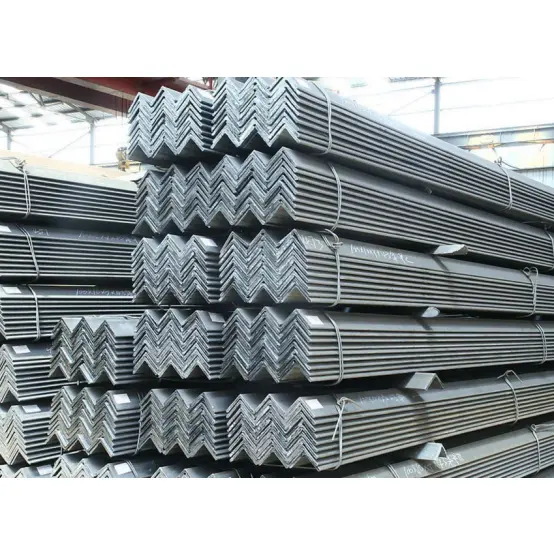

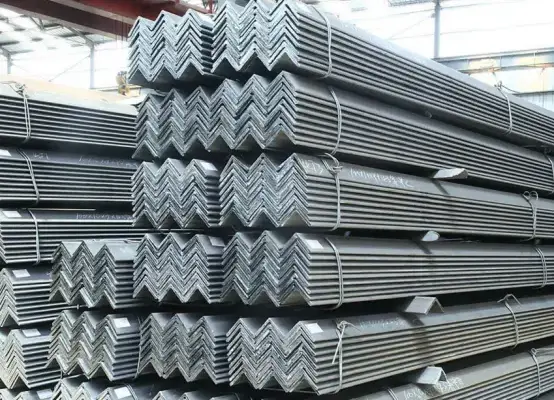

गॅल्वनाइज्ड स्ट्रक्चरल स्टील अँगल बार्स

गॅल्वनाइज्ड स्ट्रक्चरल स्टील अँगल बार हलके, किफायतशीर आणि प्रक्रिया आणि स्थापित करण्यास सोपे आहेत. त्यांच्या कॉम्पॅक्ट आणि अष्टपैलू क्रॉस-सेक्शनसह, ते वारंवार स्ट्रक्चरल कनेक्शन, ब्रेसिंग, पुरलिन मजबुतीकरण, रेलिंग, सपोर्ट, एम्बेडेड भाग आणि विविध सहायक घटकांसाठी वापरले जातात. औद्योगिक सुविधा, महानगरपालिका प्रकल्प, इलेक्ट्रोमेकॅनिकल इंस्टॉलेशन्स आणि वेअरहाऊसिंगमध्ये मोठ्या प्रमाणात वापरल्या जाणाऱ्या, ते स्टीलच्या बांधकामात उच्च-आकाराचे सहायक साहित्य आहेत.

कोन बारची वैशिष्ट्ये

I. यांत्रिक आणि क्रॉस-सेक्शनल वैशिष्ट्ये

1. एल-आकाराचे क्रॉस-सेक्शन; हलकी रचना. ते प्रामुख्याने अक्षीय शक्ती, कातरणे आणि स्थानिक झुकण्याच्या क्षणांचा सामना करतात. तुलनेने कमी एकूण कडकपणामुळे, ते मुख्य बीम किंवा स्तंभांसारखे कोर लोड-बेअरिंग घटक म्हणून वापरण्यासाठी योग्य नाहीत.

2. हॉट-रोल्ड, सिंगल-पीस बांधकामाचा परिणाम कमी अवशिष्ट ताण आणि एकसमान सामग्री गुणधर्मांमध्ये होतो, ज्यामुळे ते लोड अंतर्गत क्रॅक किंवा विकृत होण्यास प्रतिरोधक बनतात.

3. समान-पाय कोन सममितीय भार वितरण देतात, तर असमान-लेग कोन विविध स्थापना सांधे सामावून घेऊन, बलाच्या दिशेवर आधारित लवचिक निवड करण्यास परवानगी देतात.

II. आर्थिक आणि खरेदी वैशिष्ट्ये

1. तपशील आणि मॉडेलची विस्तृत श्रेणी; भरपूर बाजार साठा आणि विविध खरेदी वाहिन्या; कमी किंमत आणि कमी एकूण खर्च.

2. हलके, एकूण संरचनात्मक भार आणि पाया खर्च लक्षणीयरीत्या कमी करते.

III. प्रक्रिया आणि बांधकाम वैशिष्ट्ये

1. कटिंग, पंचिंग, बेंडिंग, वेल्डिंग आणि स्प्लिसिंग सरळ आहेत, ज्यामुळे साइटवर लवचिक दुय्यम प्रक्रिया होऊ शकते.

2. कॉम्पॅक्ट आकार हाताळणी आणि उचलणे सोपे करते; अष्टपैलू असेंबली पद्धती (वेल्डिंग किंवा बोल्टिंग) उच्च बांधकाम कार्यक्षमता सुनिश्चित करतात.

3. लवचिक स्प्लिसिंग आणि संयोजन पर्याय; एकाधिक बार एकत्र वापरल्याने एकूण लोड-असर क्षमता आणि स्थिरता वाढू शकते.

IV. वापर आणि सुसंगतता वैशिष्ट्ये

1. हॉट-रोल्ड "ब्लॅक" (मिल स्केल) स्थितीत वितरित; गंज काढणे, पेंटिंग आणि हॉट-डिप गॅल्वनाइजिंग यांसारख्या गंजरोधक उपचारांशी सुसंगत; मानक इनडोअर आणि आउटडोअर वातावरणात वापरण्यासाठी योग्य. 2. अत्यंत बहुमुखी; कनेक्टर, सपोर्ट, एन्क्लोजर फ्रेमवर्क, रेलिंग आणि एम्बेडेड भाग यांसारखे विविध सहाय्यक घटक तयार करण्यासाठी योग्य.

V. मर्यादा

त्यांच्या क्रॉस-सेक्शनल आकारामुळे, त्यांना वाकणे आणि बाजूकडील विस्थापनास मर्यादित प्रतिकार आहे. ते प्रामुख्याने सहाय्यक लोड-बेअरिंग, कनेक्टिंग किंवा रीइन्फोर्सिंग घटक म्हणून काम करतात आणि दीर्घ-कालावधी किंवा हेवी-ड्यूटी अनुप्रयोगांमध्ये मोठ्या भारांना समर्थन देऊ शकत नाहीत.

उपयोग आणि अर्जाची व्याप्ती

I. प्राथमिक उपयोग

1. जॉइंट कनेक्शन आणि मजबुतीकरण: गॅल्वनाइज्ड स्ट्रक्चरल स्टील अँगल बार कनेक्शन प्लेट्स, स्टिफनर्स आणि प्राथमिक आणि दुय्यम स्टील सदस्य (जसे की बीम आणि कॉलम्स) यांच्यातील स्प्लाईस घटक म्हणून काम करतात, संयुक्त अखंडता वाढवतात.

2. विविध सपोर्ट्स आणि ब्रॅकेट्स: पाईप सपोर्ट, केबल ट्रे ब्रॅकेट्स, इक्विपमेंट बेस्स, युटिलिटी कॉरिडॉर सपोर्ट आणि छतावरील सपोर्ट्सचे फॅब्रिकेशन.

3. संलग्नक आणि फ्रेमवर्क: औद्योगिक प्लांट्ससाठी भिंत/छतावरील purlins, रंग-स्टील क्लेडिंगसाठी फ्रेमवर्क, विभाजन भिंती फ्रेमिंग आणि दरवाजा/खिडकी फ्रेम.

4. रेलिंग, रेलिंग आणि शिडी: फॅक्टरी परिमिती कुंपण, जिना हँडरेल्स, पदपथ रेलिंग, प्लॅटफॉर्म संलग्न आणि प्रवेश शिडीसाठी मुख्य घटक.

5. एम्बेड केलेले भाग आणि अँकर: बांधकाम एम्बेड केलेले भाग, बेस प्लेट कनेक्टर आणि वॉल टाय.

6. लाइटवेट फ्रेम्स आणि तात्पुरत्या सुविधा: साधे शेड, बांधकाम साइट होर्डिंग, तात्पुरते सपोर्ट आणि मचान घटक.

7. स्टील स्ट्रक्चर मजबुतीकरण: एच-बीम, चॅनल स्टील, आय-बीम आणि इतर स्ट्रक्चरल सदस्यांना मजबूत करणे, बांधणे आणि पार्श्व समर्थन प्रदान करणे.

II. अर्जाची व्याप्ती

1. औद्योगिक इमारती: कारखाने, गोदामे आणि कार्यशाळेतील उपकरणे प्लॅटफॉर्मसाठी समर्थन प्रणाली, संलग्न संरचना आणि सहायक साहित्य.

2. महानगरपालिका अभियांत्रिकी: रोड रेलिंग, साइट होर्डिंग, बिलबोर्ड फ्रेमवर्क, म्युनिसिपल युटिलिटी लाइन सपोर्ट आणि लहान पायवाट.

3. M&E आणि HVAC: पॉवर प्लांट, रासायनिक सुविधा आणि व्यावसायिक इमारतींमधील एअर डक्ट्स, वॉटर पाईप्स आणि केबल्ससाठी विशेष सपोर्ट आणि हँगर्स.

4. प्रीफेब्रिकेटेड आणि सिव्हिल इमारती: बहुमजली स्टील संरचना, मॉड्यूलर इमारती आणि साध्या गृहनिर्माण युनिट्ससाठी सहायक फ्रेमवर्क.

5. वेअरहाऊसिंग आणि लॉजिस्टिक्स: लाइटवेट शेल्व्हिंग, स्टोरेज विभाजन रॅक आणि स्टोरेज यार्डसाठी संरक्षणात्मक संरचना. 6. इतर फील्ड: बांधकाम यंत्रसामग्रीसाठी सहाय्यक संरचना, सागरी सहायक साहित्य, कृषी यंत्रे फ्रेम्स आणि पॉवर ट्रान्समिशन टॉवरसाठी सहायक सदस्य.

मुख्य कार्यप्रदर्शन पॅरामीटर्स

मानक: GB/T 706-2016 (गॅल्वनाइज्ड स्ट्रक्चरल स्टील अँगल बार्स); समान-लेग आणि असमान-लेग कोनांमध्ये वर्गीकृत.

I. सामान्य साहित्य आणि यांत्रिक गुणधर्म

लवचिकता मॉड्यूलस: 2.06 × 10⁵ MPa; खोली-तापमान प्रभाव ऊर्जा ≥ 27 J.

II. वर्गीकरण, पदनाम आणि मुख्य प्रवाहातील तपशील

1. वर्गीकरण आणि पदनाम

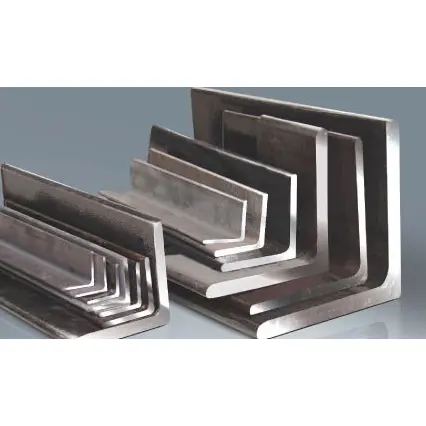

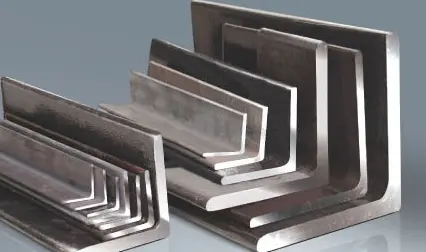

· समान-पाय कोन: पायांची रुंदी समान आहे; पदनाम: पायाची रुंदी × पायाची जाडी (उदा. ∠50×5).

· असमान-पाय कोन: पायांची रुंदी भिन्न; पदनाम: लांब पाय रुंदी × लहान पाय रुंदी × पायाची जाडी (उदा., ∠63×40×5).

2. कॉमन इक्वल-लेग अँगल (अभियांत्रिकीमध्ये मुख्य आधार)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. सामान्य असमान-लेग कोन

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. परिमाणे आणि लांबी पॅरामीटर्स

1. मानक निश्चित लांबी: 6m, 9m, 12m; सानुकूल कटिंग उपलब्ध; लांबी सहिष्णुता ±5 मिमी.

2. आकार सहनशीलता: वक्रता ≤ 2 मिमी प्रति मीटर; एकूण वक्रता ≤ एकूण लांबीच्या 0.2%; लक्षणीय वळण नाही.

IV. स्ट्रक्चरल वैशिष्ट्ये

1. एल-आकाराचा खुला विभाग; कमी टॉर्शनल आणि फ्लेक्सरल कडकपणा; अक्षीय शक्ती, कातरणे बल आणि स्थानिक झुकण्याच्या क्षणांचा प्रतिकार करण्यासाठी योग्य.

2. समान-लेग कोन सममितीय लोडिंग वैशिष्ट्यीकृत करतात आणि बहुतेक वेळा द्विदिशात्मक ब्रेसिंग किंवा सममितीय समर्थनांसाठी वापरले जातात; असमान-लेग कोन दिशाहीन लोडिंग जोड्यांसाठी योग्य आहेत.

3. एकाच सदस्याची लोड-असर क्षमता मर्यादित आहे; सदस्य एकत्र करणे किंवा गट करणे एकूणच कडकपणा वाढवू शकते.

V. पृष्ठभाग आणि प्रक्रिया वैशिष्ट्ये

1. वितरण स्थिती: हॉट-रोल्ड, ब्लॅक फिनिश (मिल स्केलसह).

2. कार्यक्षमता: कट करणे, ड्रिल करणे, वेल्ड करणे आणि वाकणे सोपे आहे; ऑन-साइट फॅब्रिकेशनसाठी सोयीस्कर.

3. पृष्ठभाग संरक्षण: गंज काढणे आणि पेंटिंग, हॉट-डिप गॅल्वनाइजिंग किंवा पावडर कोटिंगसह सुसंगत; घरातील आणि बाहेरील दोन्ही वातावरणासाठी योग्य.

सहावा. ऑपरेटिंग पर्यावरण पॅरामीटर्स

1. लागू तापमान श्रेणी: [किमान]°C ते [अधिकतम]°C

2. गंज प्रतिकार: मूळ सामग्रीमध्ये अंतर्निहित गंज प्रतिकार नसतो; बाह्य किंवा संक्षारक वातावरणासाठी पृष्ठभाग संरक्षण अनिवार्य आहे.

3. कनेक्शन पद्धती: वेल्डिंग, मानक बोल्टिंग किंवा गॅल्वनाइज्ड बोल्टिंगशी सुसंगत.

गॅल्वनाइज्ड स्ट्रक्चरल स्टील अँगल बार्सचे तपशील सारणी
