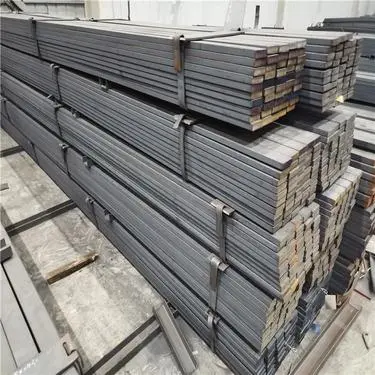

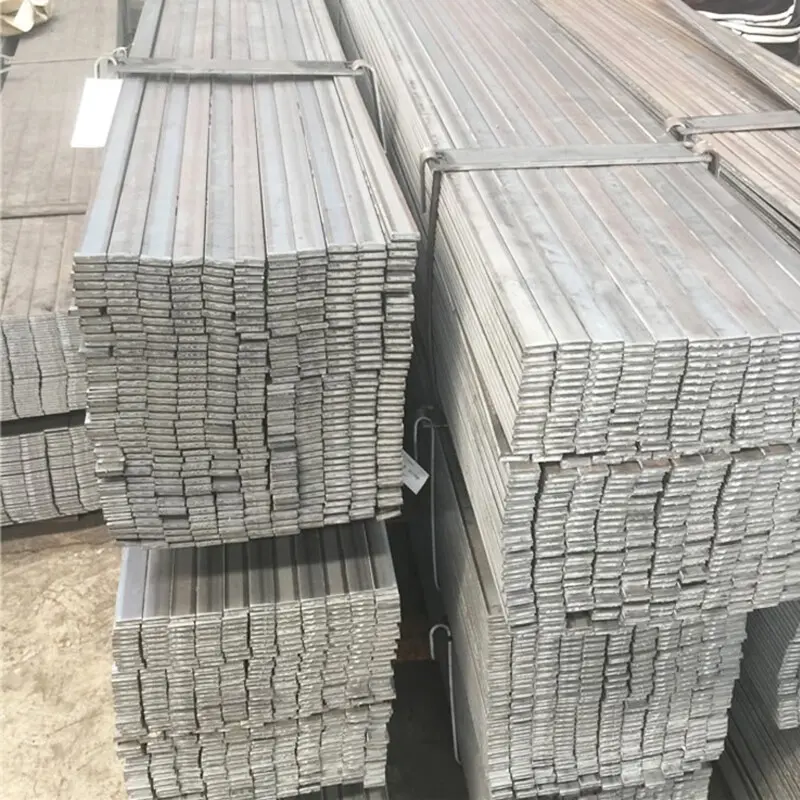

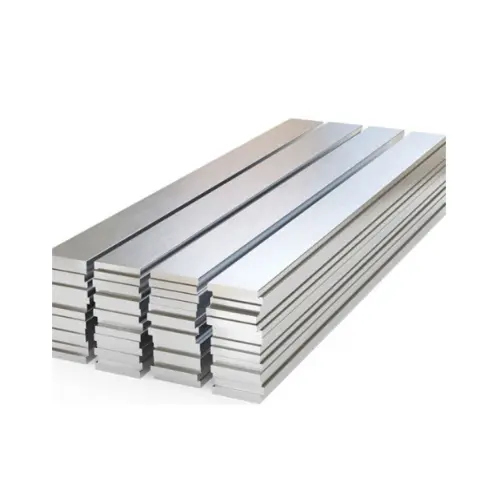

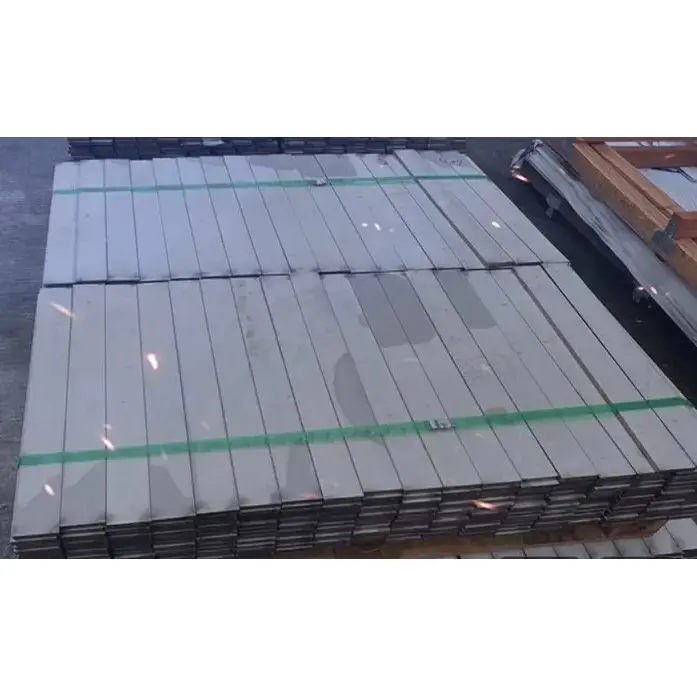

बांधकामासाठी हॉट रोल्ड फ्लॅट स्टील बारमध्ये गोलाकार कडा असलेला आयताकृती क्रॉस-सेक्शन आहे. ते GB/T 704-2016 मानकांचे पालन करतात आणि ते प्रामुख्याने Q235B किंवा Q355B स्टीलपासून बनविलेले असतात. 6m, 9m, किंवा 12m च्या मानक लांबीसह, तपशील 12-300mm रुंदी आणि 3-60mm जाडी आहेत.
1. क्रॉस-सेक्शन एक लांब, सपाट आयत आहे जिथे रुंदी लक्षणीयपणे जाडीपेक्षा जास्त आहे. हे स्पष्ट लोड-बेअरिंग अक्षासह वाकणे आणि बाजूकडील कडकपणासाठी मध्यम प्रतिकार देते, ज्यामुळे दिशाहीन भार, तणाव संबंध आणि क्लॅम्पिंग समाविष्ट असलेल्या अनुप्रयोगांसाठी ते आदर्श बनते.
2. सामान्यत: कार्बन स्ट्रक्चरल स्टीलचे बनलेले, सामग्री एकसमान आणि कठीण असते. हे स्थिर आणि किरकोळ डायनॅमिक लोड अंतर्गत स्थिरपणे कार्य करते आणि ठिसूळ फ्रॅक्चरला प्रतिरोधक आहे.
3. हे त्याच्या क्रॉस-सेक्शन आणि उच्च सामग्री वापर कार्यक्षमतेच्या तुलनेत कमी स्व-वजन देते; जेव्हा कनेक्टर किंवा तणाव संबंध म्हणून वापरले जाते, तेव्हा ते संपूर्ण संरचनात्मक भार प्रभावीपणे कमी करते.
1. सपाट पृष्ठभाग आणि एकसमान कडा उत्कृष्ट तंदुरुस्त सुनिश्चित करतात, ज्यामुळे संरचनात्मक घटकांविरुद्ध फ्लश इंस्टॉलेशन करता येते. हे क्लॅम्प्स, एज बँडिंग, मजबुतीकरण आणि तणाव संबंध यासारख्या अनुप्रयोगांसाठी योग्य आहे.
2. त्याची सडपातळ प्रोफाइल आणि साधा आकार लवचिक मांडणीला अनुमती देतो, ज्यामुळे ते अनियमित क्षेत्रे आणि घट्ट बांधकामाच्या जागांसाठी अनुकूल बनते.
3. मॉड्युलर वैशिष्ट्यांची विस्तृत श्रेणी-रुंदी आणि जाडीचे विविध संयोजन ऑफर करते- साइटवर सानुकूलनास अनुमती देते आणि उच्च अष्टपैलुत्व सुनिश्चित करते.
1. हे गरम आणि थंड दोन्ही प्रक्रियेत उत्कृष्ट कार्यप्रदर्शन प्रदर्शित करते. क्लिष्ट यंत्रसामग्रीची गरज न पडता ते सहजपणे कापले जाऊ शकते, ड्रिल केले जाऊ शकते, वाकले जाऊ शकते, गुंडाळले जाऊ शकते, वेल्डेड केले जाऊ शकते आणि स्टॅम्प केले जाऊ शकते. 2. जोडण्याच्या विविध पद्धती: प्रामुख्याने लॅप वेल्डिंग किंवा बट वेल्डिंगद्वारे जोडल्या जातात, परंतु बोल्ट किंवा रिव्हट्सने देखील जोडल्या जाऊ शकतात; संयुक्त फॅब्रिकेशन सोपे आहे.
3. कमीत कमी सामग्रीच्या कचरासह आवश्यकतेनुसार लांबी कापली जाऊ शकते; लहान किंवा अनियमित आकाराच्या भागांवर प्रक्रिया करणे सोयीचे आहे.
1. जसे-रोल्ड हॉट-रोल्ड पृष्ठभाग मिल स्केल राखून ठेवते; हॉट-डिप गॅल्वनाइझिंग, कोल्ड गॅल्वनाइजिंग, पेंटिंग किंवा ब्लॅकनिंग यांसारखे उपचार लागू केले जाऊ शकतात. एकदा गंज प्रतिकारासाठी उपचार केल्यावर, ते घरातील, बाहेरील आणि दमट किंवा उघड्या वातावरणासाठी योग्य आहे.
2. यांत्रिक गुणधर्म **-20°C ते 250°C** या मानक तापमान श्रेणीमध्ये स्थिर राहतात, कोणतेही लक्षणीय कार्यप्रदर्शन कमी होत नाही.
1. साध्या उत्पादन प्रक्रिया आणि मोठ्या प्रमाणात उत्पादनामुळे कमी किमती आणि भरपूर स्टॉक उपलब्धता येते, ज्यामुळे ते अत्यंत किफायतशीर मूलभूत संरचनात्मक प्रोफाइल बनते.
2. हॉट-रोल्ड फ्लॅट स्टील आणि कोल्ड-ड्रान फ्लॅट स्टीलमध्ये वर्गीकृत:
1. हॉट-रोल्ड प्रकार: पृष्ठभागावर मिल स्केलची वैशिष्ट्ये; मध्यम मितीय अचूकता; सामान्य अभियांत्रिकी अनुप्रयोगांसाठी योग्य.
2. कोल्ड ड्रॉ प्रकार: उच्च मितीय अचूकता आणि गुळगुळीत पृष्ठभाग समाप्त; अचूक असेंबली आणि यांत्रिक घटकांसाठी योग्य.
1. पार्श्व टॉर्शन आणि ओव्हरटर्निंगसाठी कमकुवत प्रतिकार; प्राथमिक लोड-बेअरिंग बीम किंवा स्वतः स्तंभ म्हणून वापरण्यासाठी अयोग्य; सामान्यत: सहायक घटक म्हणून वापरले जाते.
2. पातळ सपाट स्टीलच्या भागांमध्ये स्थानिक प्रभावांना कमी प्रतिकार असतो आणि ते जास्त भाराखाली वाकणे किंवा विकृत होण्याची शक्यता असते.
3. गंज संरक्षणाशिवाय विस्तारित कालावधीसाठी बाहेर उघड्यावर सोडल्यास जलद गंज लागण्याची शक्यता असते.
1. स्टील स्ट्रक्चर्ससाठी कनेक्टिंग घटक
हॉट-रोल्ड फ्लॅट स्टील बार टाय बार, मजबुतीकरण प्लेट्स, कनेक्शन प्लेट्स आणि स्टील बीम, कॉलम, एच-बीम आणि स्क्वेअर/आयताकृती पोकळ विभागांमधील स्टिफनर्स म्हणून काम करू शकतात. ते एकंदर स्ट्रक्चरल स्थिरता वाढवतात आणि स्टील स्ट्रक्चर जोड्यांसाठी सामान्य सहाय्यक साहित्य आहेत.
2. एम्बेड केलेले भाग आणि घटक
एम्बेडेड सपाट स्टील प्लेट्स, एम्बेडेड टाय एलिमेंट्स आणि ग्राउंडिंग स्ट्रिप्स तयार करण्यासाठी वापरला जातो; पाया, भिंती आणि छप्पर बांधण्यासाठी एम्बेडेड घटक प्रकल्पांमध्ये मोठ्या प्रमाणावर लागू केले जाते.
3. एन्क्लोजर आणि एज-ट्रिमिंग सिस्टम
रंग-लेपित स्टील पॅनेल, भिंती, छप्पर आणि दरवाजा/खिडकी उघडण्यासाठी काठ ट्रिमिंग आणि गुंडाळण्यासाठी वापरले जाते; प्रेशर स्ट्रिप्स, एज-सीलिंग फ्रेमवर्क, पॅनल जॉइंट कव्हर स्ट्रिप्स आणि सीलिंग/वॉटर-ब्लॉकिंग घटकांसाठी देखील वापरले जाते. 4. पाईप आणि उपकरणे ॲक्सेसरीज
पाईप क्लॅम्प्स, कंड्युट क्लिप, ब्रॅकेट पट्ट्या, उपकरणे फास्टनिंग बँड आणि लाइन-फिक्सिंग पट्ट्या; पाईप्स आणि केबल्सच्या संघटित सुरक्षिततेसाठी वापरले जाते.
5. पॉवर आणि लाइटनिंग प्रोटेक्शन ग्राउंडिंग
ग्राउंडिंग फ्लॅट बार, लाइटनिंग प्रोटेक्शन डाउन-कंडक्टर, आणि इमारती, कारखाने, वीज वितरण कक्ष आणि विशेष उपकरणांसाठी इक्विपोटेन्शियल बाँडिंग स्ट्रिप्स; ऊर्जा उद्योग मानकांशी सुसंगत साहित्य.
6. रेलिंग, हँडरेल्स आणि वॉकवे/जिने
स्टेअर ट्रेड एज ट्रिम, रेलिंग मजबुतीकरण पट्ट्या, साधे रेलिंग क्रॉसबार आणि अँटी-स्लिप प्लॅटफॉर्म स्ट्रिप्स.
7. यांत्रिक आणि हार्डवेअर प्रक्रिया
स्टॅम्प केलेले भाग, लहान उपकरणाच्या फ्रेम्स, टूल ॲक्सेसरीज, हार्डवेअर घटक, कृषी यंत्राचे भाग आणि लहान नॉन-स्टँडर्ड भागांचे कस्टम कटिंग/प्रोसेसिंग.
8. महापालिका आणि बांधकाम स्थळ तात्पुरत्या सुविधा
होर्डिंग मजबुतीकरण, मचान बांधणे, तात्पुरते समर्थन फ्रेम आणि साइन बेस फ्रेमवर्क.
1. स्टील संरचना अभियांत्रिकी: औद्योगिक वनस्पती, पूर्वनिर्मित इमारती, स्टीलचे छप्पर आणि वॉल क्लेडिंग सिस्टमसाठी सहाय्यक साहित्य.
2. बिल्डिंग M&E (यांत्रिक आणि इलेक्ट्रिकल): इलेक्ट्रिकल लाइटनिंग प्रोटेक्शन ग्राउंडिंग, प्लंबिंग/HVAC पाईप सपोर्ट, आणि कंड्युट फिक्सिंग सिस्टम.
3. पॉवर अभियांत्रिकी: सबस्टेशन, वितरण कक्ष आणि बाहेरील वीज सुविधांसाठी ग्राउंडिंग आणि प्रवाहकीय कनेक्शन.
4. महानगरपालिका आणि वाहतूक: रस्ते होर्डिंग्ज, रेलिंग, बस निवारा आणि महानगरपालिका लँडस्केप घटक.
5. मशिनरी मॅन्युफॅक्चरिंग: सामान्य हेतूची उपकरणे, बांधकाम यंत्रे, कृषी यंत्रे आणि हार्डवेअर घटक प्रक्रिया.
6. जहाजबांधणी आणि पडद्याच्या भिंती: जहाजाच्या घटकांचे मजबुतीकरण, आर्किटेक्चरल पडद्याच्या भिंतीच्या काठाचे फिनिशिंग आणि दरवाजा/खिडकीच्या उप-फ्रेम्स.
· हॉट-रोल्ड फ्लॅट स्टील: उच्च स्टॉक उपलब्धतेसह किफायतशीर; सामान्य अभियांत्रिकी वापरासाठी योग्य, प्रामुख्याने स्ट्रक्चरल टाय, एम्बेडेड भाग, ग्राउंडिंग आणि क्लॅडिंग एज फिनिशिंगसाठी.
· कोल्ड-ड्रान सपाट स्टील: अचूक परिमाणे आणि गुळगुळीत, स्वच्छ पृष्ठभागाची वैशिष्ट्ये; अचूक यंत्रसामग्रीसाठी योग्य, उच्च सौंदर्याचा दर्जा आवश्यक असलेले घटक आणि अचूक असेंबली.
· हॉट-डिप गॅल्वनाइज्ड फ्लॅट स्टील: गंज आणि गंज-प्रतिरोधक; बाहेरील, उघडे किंवा दमट वातावरण आणि विद्युल्लता संरक्षण ग्राउंडिंग प्रकल्पांसाठी प्राधान्य. मुख्य कार्यप्रदर्शन पॅरामीटर्स
मानके: GB/T 704-2016 "हॉट-रोल्ड फ्लॅट स्टील," GB/T 34374-2017 "कोल्ड ड्रॉ फ्लॅट स्टील"
|
साहित्य ग्रेड |
यील्ड स्ट्रेंथ ReL (MPa) |
टेन्साइल स्ट्रेंथ आरएम (एमपीए) |
फ्रॅक्चर नंतर वाढवणे |
अनुप्रयोग परिस्थिती |
|
Q235B |
≥२३५ |
375-500 |
≥24% |
सामान्य अभियांत्रिकी वापर, टाय सदस्य, काठ ट्रिम, सामान्य एम्बेड केलेले भाग, ग्राउंडिंग प्लेट्स |
|
Q355B |
≥३५५ |
470-630 |
≥21% |
हेवी-ड्यूटी मजबुतीकरण, लोड-बेअरिंग कनेक्टिंग प्लेट्स, यांत्रिक उपकरणे फिटिंग |
सामान्य भौतिक मापदंड
घनता: 7.85 g/cm³
· लवचिकता मॉड्यूलस: 2.06 × 10⁵ MPa
· ऑपरेटिंग तापमान: -20°C ते 250°C
1. पदनाम पद्धत
रुंदी × जाडी (मिमी); उदाहरणे: 50×5, 80×6
2. मुख्य आकार श्रेणी
रुंदी: 12-300 मिमी
· जाडी: 3-60 मिमी
· मानक लांबी: 6m, 9m, 12m; विनंतीनुसार कट-टू-लांबी उपलब्ध
3. आयामी सहिष्णुता
· हॉट-रोल्ड फ्लॅट स्टील: रुंदी ±1.0 मिमी, जाडी ±0.5 मिमी
· कोल्ड ड्रॉ फ्लॅट स्टील: उच्च सुस्पष्टता; रुंदी/जाडी सहिष्णुता ≤ ±0.3 मिमी
4. सैद्धांतिक वजन सूत्र
W (kg/m) = रुंदी (मिमी) × जाडी (मिमी) × 0.00785
5. सामान्य तपशील आणि प्रति मीटर वजन
|
आकार (रुंदी × जाडी, मिमी) |
सैद्धांतिक वजन (किलो/मी) |
मुख्य अनुप्रयोग |
|
20×3 |
0.471 |
लहान काठ ट्रिम, खिडकी आणि दरवाजा मोल्डिंग, साधे टाय बार |
|
२५×३ |
0.589 |
सजावटीच्या मोल्डिंग, पाइपलाइन फिक्सिंग भाग |
|
३०×३ |
0.707 |
सामान्य काठ ट्रिम, छप्पर मोल्डिंग, लहान मजबुतीकरण भाग |
|
30×4 |
0.942 |
वॉल टाय बार, लहान पाईप क्लॅम्प्स |
|
40×4 |
1.256 |
नियमित फ्लॅट ग्राउंडिंग स्टील, सामान्य कनेक्टिंग प्लेट्स |
|
40×5 |
1.570 |
स्टँडर्ड ग्राउंडिंग स्ट्रिप्स, पाईप क्लॅम्प्स, एन्क्लोजर मोल्डिंग |
|
५०×५ |
1.963 |
मुख्य सपाट ग्राउंडिंग स्टील, स्टील स्ट्रक्चर टाय स्ट्रिप्स |
|
५०×६ |
2.355 |
हेवी-ड्यूटी टाय बार, उपकरणे मजबुतीकरण पट्ट्या |
|
६०×६ |
2.826 |
मोठ्या पाईप क्लॅम्प्स, बीम आणि कॉलम स्टिफनिंग स्ट्रिप्स |
|
80×6 |
3.768 |
हेवी कनेक्टिंग प्लेट्स, रुंद केलेले मजबुतीकरण भाग |
|
८०×८ |
5.024 |
जाड लोड-बेअरिंग पट्ट्या, उपकरणे बेससाठी सहायक प्लेट्स |
|
100×8 |
6.280 |
रुंद केलेले हेवी-लोड घटक, मोठ्या हुप फिटिंग्ज |
1. सपाट, वाढवलेला क्रॉस-सेक्शन; चांगली दिशाहीन वाकणे प्रतिरोध देते परंतु कमी बाजूकडील कडकपणा. विमानात वाकणे, ताणणे, बांधणे आणि क्लॅम्पिंग ऍप्लिकेशन्ससाठी योग्य; उच्च टॉर्क किंवा पार्श्व भार स्वतंत्रपणे सहन करण्यास अनुपयुक्त.
2. महत्त्वपूर्ण ताण एकाग्रता बिंदूंसह एकसमान सामग्री रचना; उत्कृष्ट कोल्ड-बेंडिंग आणि स्टॅम्पिंग गुणधर्म प्रदर्शित करते.
3. स्थिर कातरणे कामगिरी; लॅप कनेक्टर, वॉटरस्टॉप आणि टाय बार म्हणून वापरण्यासाठी योग्य.
|
श्रेणी |
निर्मिती प्रक्रिया |
अचूकता आणि पृष्ठभागाची स्थिती |
मुख्य कामगिरी |
अनुप्रयोग परिस्थिती |
|
हॉट रोल्ड फ्लॅट स्टील |
गरम रोलिंग |
पृष्ठभागावरील ऑक्साइड स्केल, सामान्य मितीय अचूकता |
चांगली कडकपणा, उत्कृष्ट वेल्डेबिलिटी, उच्च किमतीची कार्यक्षमता |
स्टील स्ट्रक्चर टाय बार, एम्बेड केलेले भाग, एज ट्रिम्स, सामान्य ग्राउंडिंग बार, सामान्य बांधकाम साइट वापर |
|
कोल्ड ड्रॉ सपाट स्टील |
अचूक कोल्ड रेखांकन |
गुळगुळीत चमकदार पृष्ठभाग, अचूक परिमाणे |
उच्च सरळपणा, घट्ट सहनशीलता, चांगला देखावा |
अचूक मशिनरी फिटिंग्ज, सजावटीचे घटक, उच्च-परिशुद्धता असेंबली भाग |
|
हॉट-डिप गॅल्वनाइज्ड फ्लॅट स्टील |
हॉट रोलिंग / कोल्ड ड्रॉइंग + हॉट डिप गॅल्वनाइजिंग |
एकसमान जस्त लेप, विरोधी गंज गुणधर्म |
उत्कृष्ट गंज आणि हवामान प्रतिकार, स्थिर विद्युत चालकता |
आउटडोअर ग्राउंडिंग, ओपन-एअर स्ट्रक्चरल भाग, दमट वातावरण, पॉवर अभियांत्रिकी प्रकल्प |
1. कोल्ड-बेंडिंग परफॉर्मन्स: बेंडवर क्रॅक न करता किंवा डेलेमिनेशन न करता खोलीच्या तपमानावर 180° थंड वाकण्यास सक्षम; साइटवर वाकणे आणि आकार देण्यासाठी योग्य.
2. वेल्डिंग कार्यप्रदर्शन: कमी कार्बन सामग्रीमुळे, हे हॉट-रोल्ड फ्लॅट स्टील बार आर्क वेल्डिंग आणि गॅस-शील्ड वेल्डिंगसाठी योग्य आहेत; ते मजबूत वेल्ड्स देतात जे क्रॅक करण्यास प्रतिरोधक असतात.
3. स्टॅम्पिंग/पंचिंग: पंच आणि कट करणे सोपे; कमी प्रक्रिया अडचण; लहान, अनियमित आकाराच्या भागांच्या मोठ्या प्रमाणात उत्पादनासाठी योग्य.
4. विद्युत चालकता: शुद्ध कार्बन स्टील चांगली विद्युत चालकता देते आणि ते विजेचे संरक्षण आणि ग्राउंडिंग प्रकल्पांसाठी एक मानक सामग्री आहे.
1. बेस कंडिशन: हॉट-रोल्ड "ब्लॅक" फिनिश (मिल स्केल); गंजणे प्रवण; बाह्य वापरासाठी अँटी-गंज उपचार अनिवार्य आहे.
2. सामान्य गंजरोधक प्रक्रिया आणि संदर्भ तपशील
o हॉट-डिप गॅल्वनाइजिंग: जस्त कोटिंगची सरासरी जाडी ≥65μm; 12-18 वर्षे बाह्य सेवा जीवन.
o कोल्ड गॅल्वनाइजिंग / पेंटिंग: झिंक कोटिंग / पेंट फिल्मची जाडी 20-40μm; प्रामुख्याने घरातील किंवा कोरड्या वातावरणासाठी.
o ब्लॅकनिंग / पॅसिव्हेशन: फक्त गंज प्रतिबंध (डेकोरेटिव्ह फिनिश नाही); अंतर्गत यांत्रिक घटकांसाठी वापरले जाते.
1. प्राथमिक: लॅप वेल्डिंग, बट वेल्डिंग (स्टील संरचना आणि ग्राउंडिंग प्रकल्पांसाठी मानक).
2. दुय्यम: बोल्टिंग, रिवेटिंग, क्लिप/क्लॅम्प फास्टनिंग.
सुयोग्य
स्टील स्ट्रक्चर ब्रेसिंग/मजबुतीकरण, छप्पर/वॉल एज ट्रिम स्ट्रिप्स, एम्बेड केलेले भाग, लाइटनिंग प्रोटेक्शन/ग्राउंडिंग, पाईप क्लॅम्प्स/कंस, स्टेअर हॅन्ड्रेल एजिंग, साधे रेलिंग, छोटे मेकॅनिकल हार्डवेअर भाग.
अनुपयुक्त
स्टँडअलोन प्राथमिक लोड-बेअरिंग बीम किंवा स्तंभ, उच्च-फ्रिक्वेंसी अल्टरनेटिंग प्रभावाच्या अधीन असलेले घटक, उच्च-दाब लोड-बेअरिंग घटक.
| रुंदी (मिमी) |
जाडी (मिमी) | |||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | |
| सैद्धांतिक वजन (k g/m) | ||||||||||||
|
10 12 14 16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 |
0.24 0.28 0.33 0.38 0.42 0.47 0.52 0.59 0.66 0.71 0.75 0.82 0.94 1.06 1.18 |
0.31 0.38 0.44 0.50 0.57 0.63 0.69 0.78 0.88 0.94 1.00 1.10 1.26 1.41 1.57 1.73 1.88 2.04 2.22 |
0.39 0.47 0.55 0.63 0.71 0.78 0.86 0.98 1.10 1.18 1.26 1.37 1.57 1.77 1.96 2.16 2.36 2.55 2.75 |
0.47 0.57 0.66 0.75 0.85 0.94 1.04 1.18 1.32 1.41 1.51 1.65 1.88 2.12 2.36 2.59 2.83 3.06 3.30 |
0.55 0.66 0.77 0.88 0.99 1.10 1.21 1.37 1.54 1.65 1.76 1.92 2.20 2.47 2.75 3.02 3.30 3.57 3.85 |
0.63 0.75 0.88 1.00 1.13 1.26 1.38 1.57 1.76 1.88 2.01 2.20 2.51 2.83 3.14 3.45 3.77 4.08 4.40 |
1.15 1.27 1.41 1.55 1.77 1.98 2.12 2.26 2.47 2.83 3.18 3.53 3.89 4.24 4.59 4.95 |
1.26 1.41 1.57 1.73 1.96 2.20 2.36 2.55 2.75 3.14 3.53 3.93 4.32 4.71 5.10 5.50 |
1.73 1.90 2.16 2.42 2.59 2.76 3.02 3.45 3.89 4.32 4.75 5.18 5.61 6.04 |
1.88 2.07 2.36 2.64 2.83 3.01 3.30 3.77 4.24 4.71 5.18 5.65 6.12 6.59 |
2.75 3.08 3.30 3.52 3.85 4.40 4.95 5.50 6.04 6.59 7.14 7.69 |
3.14 3.53 3.77 4.02 4.40 5.02 5.65 6.28 6.91 7.54 8.16 8.79 |
